Rozsdamentes acél tompahegesztésű excenteres reduktor vegyes közegű csőrendszerekhez

Áttekintés

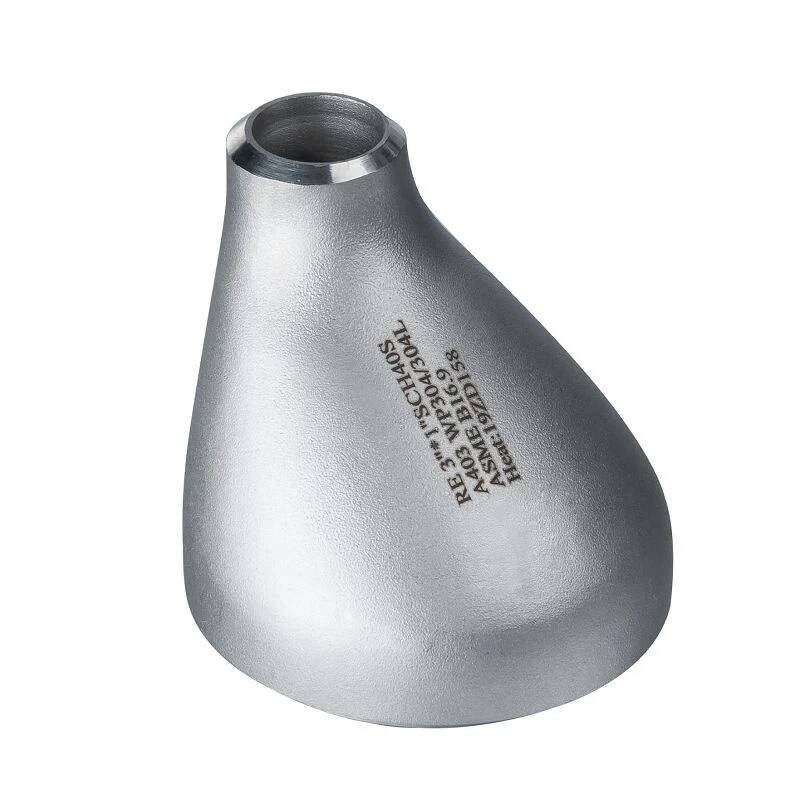

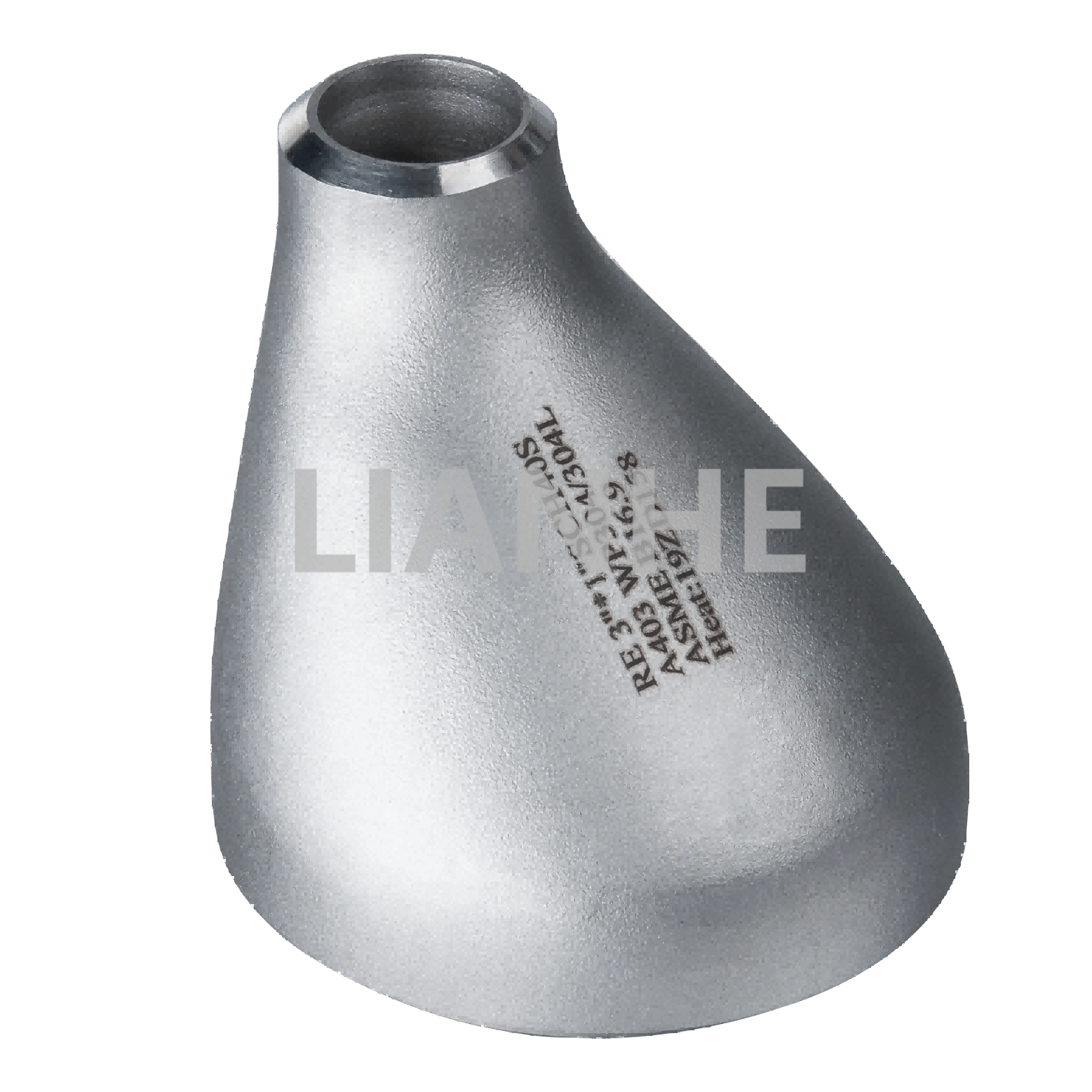

A nagy teljesítményű rozsdamentes acél BW (tomphegesztésű) excenter reduktor egy speciális csőszerelvény, amelyet különböző átmérőjű csövek összekötésére terveztek gáz-folyadék keverékeket szállító rendszerekben, minimalizálva a levegő felhalmozódását és a nyomásveszteséget. A varrat nélküli 304-es vagy 316-os rozsdamentes acélból készült szűkítő excentrikus kialakítással (eltolt középvonal) és tompahegesztési végekkel rendelkezik, így ideális vízszintes csővezetékekhez, ahol kritikus a folyadékvisszatartás.

Jellemzők

Az excentrikus tervezés előnyei:

Az aszimmetrikus forma (lapos tetejű, ívelt alsó rész) megakadályozza a vízszintes vonalakban a gáz felhalmozódását, csökkenti a csigák áramlását és javítja az áramlás stabilitását a kétfázisú rendszerekben.

A sima átmeneti sugár (1,5-szeres csőátmérő) biztosítja a lamináris áramlást, és a nyomásveszteség 15%-kal alacsonyabb, mint a szokásos koncentrikus reduktorok gázdomináns áramlásokban.

Robusztus anyagú felépítés:

ASTM A312 rozsdamentes acél (304/316) oldatos hőkezeléssel az egyenletes mikrostruktúra érdekében, ellenáll a feszültségkorróziós repedéseknek magas pH-jú és kloridos környezetben.

Max. 2000 PSI üzemi nyomásra (316 rozsdamentes acél, 80. táblázat) és -196°C (LNG) és 650°C (gőz) közötti hőmérsékletre méretezett.

Precíziós hegesztési végek:

Az ANSI B16.25 szabványnak megfelelő tompahegesztési végek lehetővé teszik a 40/80-as ütemtervű csövek teljes áthatolású hegesztését, opcionális radiográfiai vizsgálattal (RT) a kritikus alkalmazásokhoz.

2"-tól 36"-ig terjedő NPS méretben kapható, általános szűkítési arányokkal (pl. 10" - 8", 6" - 4") és kérésre egyedi méretekkel.

Korrózió- és kopásállóság:

A 316-os rozsdamentes acél változat molibdénötvözettel ellenáll a tengervízben és a savas közegben történő lyukadásnak, míg a 304-es általános ipari felhasználásra ideális.

Alkalmazás

Tökéletes kétfázisú áramlású és vízszintes csővezetékrendszerekhez:

Olaj és gáz Upstream: Csökkenti az átmérőket a kútfej áramlási vezetékeiben és a leválasztókban, megakadályozza a gáz beszorulását vízszintes futásoknál a hatékony termelés fenntartása érdekében.

HVAC rendszerek: Nagy átmérőjű hűtött vízvezetékek csatlakoztatása kisebb spirálvezetékekhez kereskedelmi épületekben, excenteres kialakítással, minimalizálva a légbuborékok képződését.

Vegyi feldolgozás: Átmenet a desztillációs oszlop kimenetei és a finomítókban az átvezető csövek között, biztosítva a gőz-folyadék keverékek egyenletes áramlását.

Tengerészmérnökség: Csökkentett méretek a hajók fenékvíz- és ballasztvíz-vezetékeiben, 316-os rozsdamentes acéllal, amely ellenáll a sósvízi korróziónak és a dinamikus terhelésnek.

GYIK

K: Hogyan akadályozza meg az excenteres kialakítás a gáz felhalmozódását?

V:A lapos felső felület lehetővé teszi a gáz áramlását a cső felső részén, míg a folyadék az alján marad, csökkentve a csigák áramlását vízszintes telepítéseknél.

K: Használható ez a szűkítő függőleges csővezetékekben??

V:Bár elsősorban vízszintes használatra szolgál, függőlegesen is beépíthető, bár a koncentrikus szűkítők inkább függőleges alkalmazásokhoz alkalmasak.

K: Mi az ajánlott hegesztési előkészítés vastag falú reduktorokhoz?

V:Használjon J-hornyot vagy U-hornyot a 12 mm-nél nagyobb falakhoz, hogy biztosítsa a teljes áthatolást, kövesse az ASME BPVC IX. szakasza szerinti hegesztési irányelveket.

K: Vannak nem mágneses opciók az érzékeny alkalmazásokhoz??

V:Igen, a 316L rozsdamentes acél alacsony mágneses permeabilitással rendelkezik, alkalmas mágneses szeparátorok és MRI berendezések közelében történő használatra.
