Nagynyomású rozsdamentes acél BW koncentrikus reduktor csővezetékrendszerekhez

Áttekintés

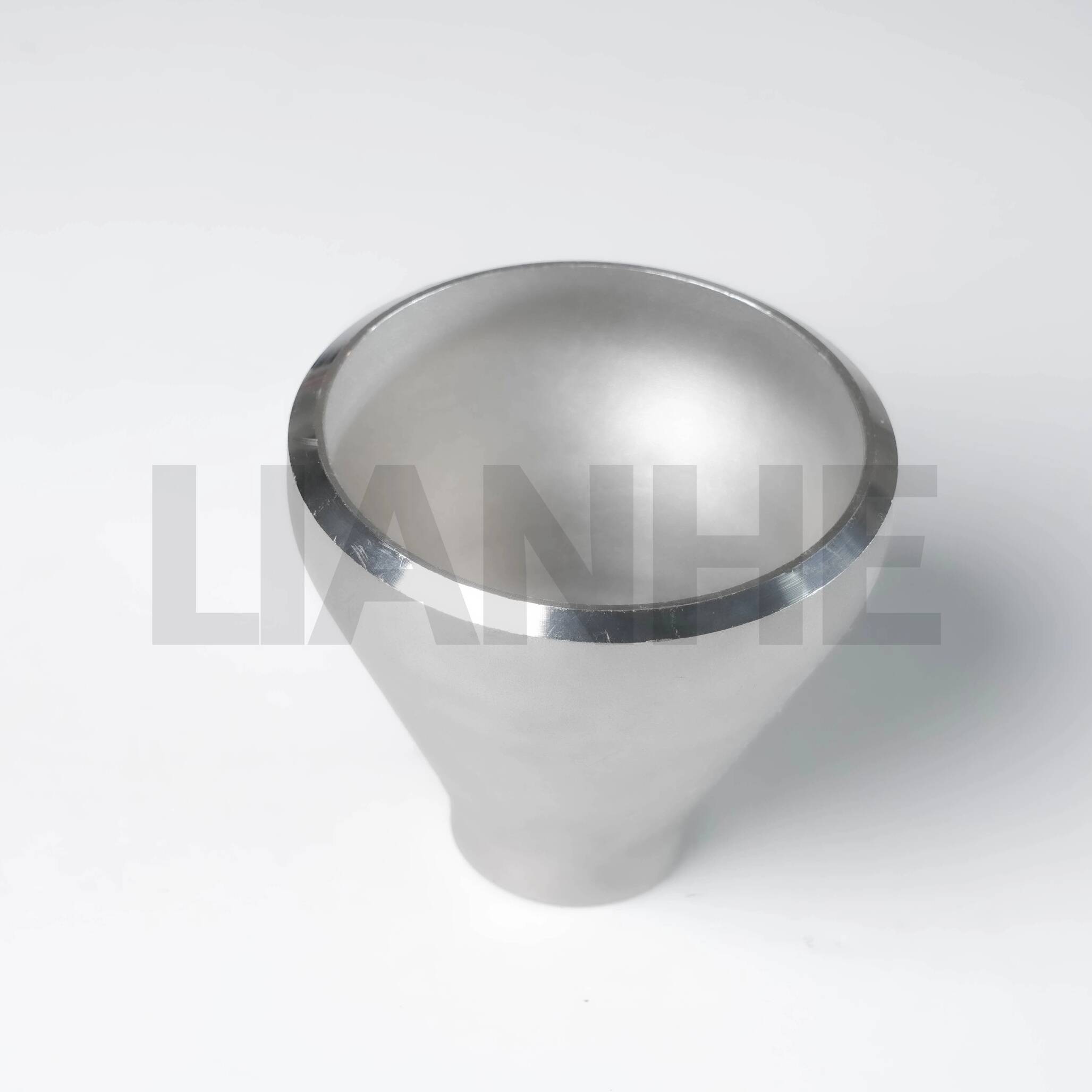

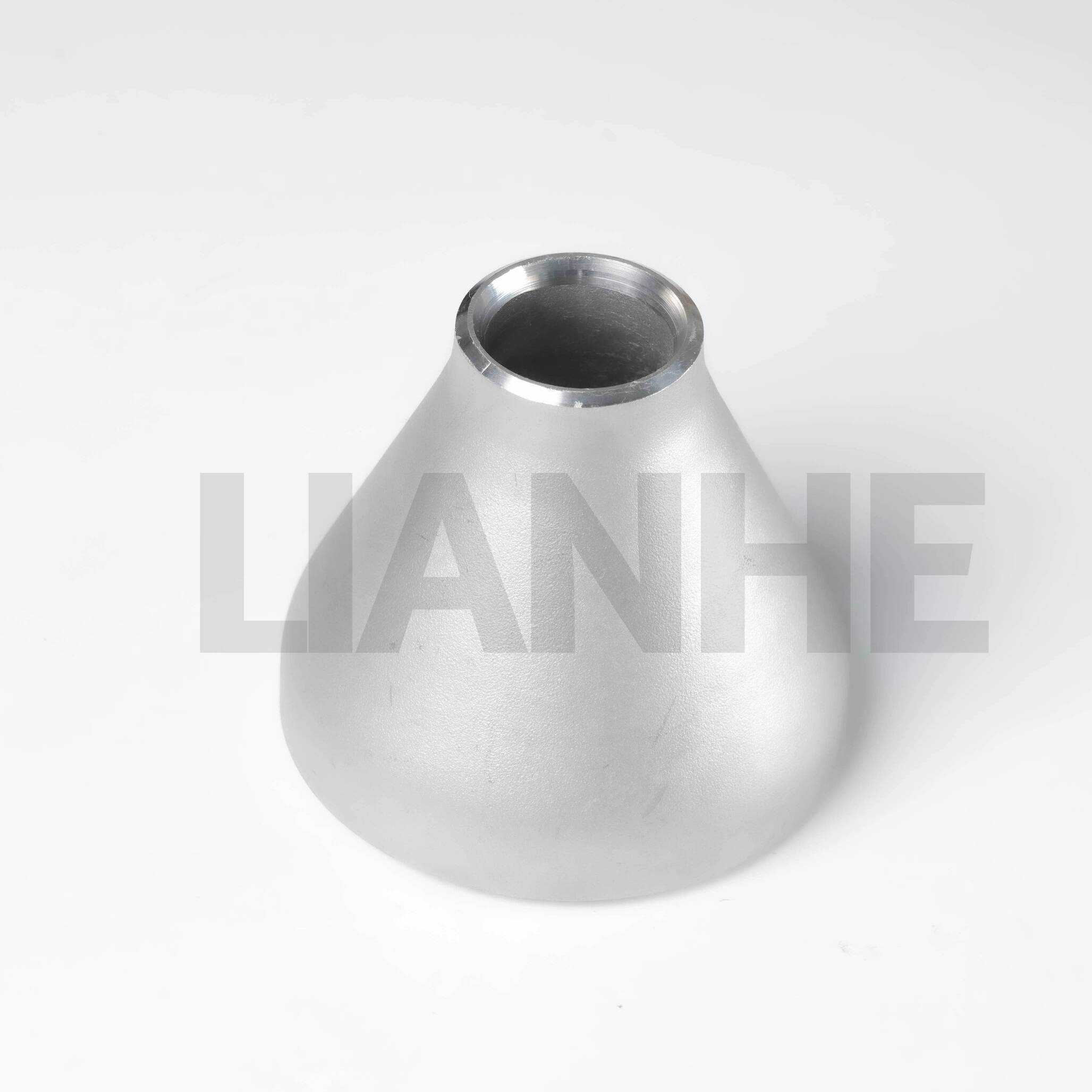

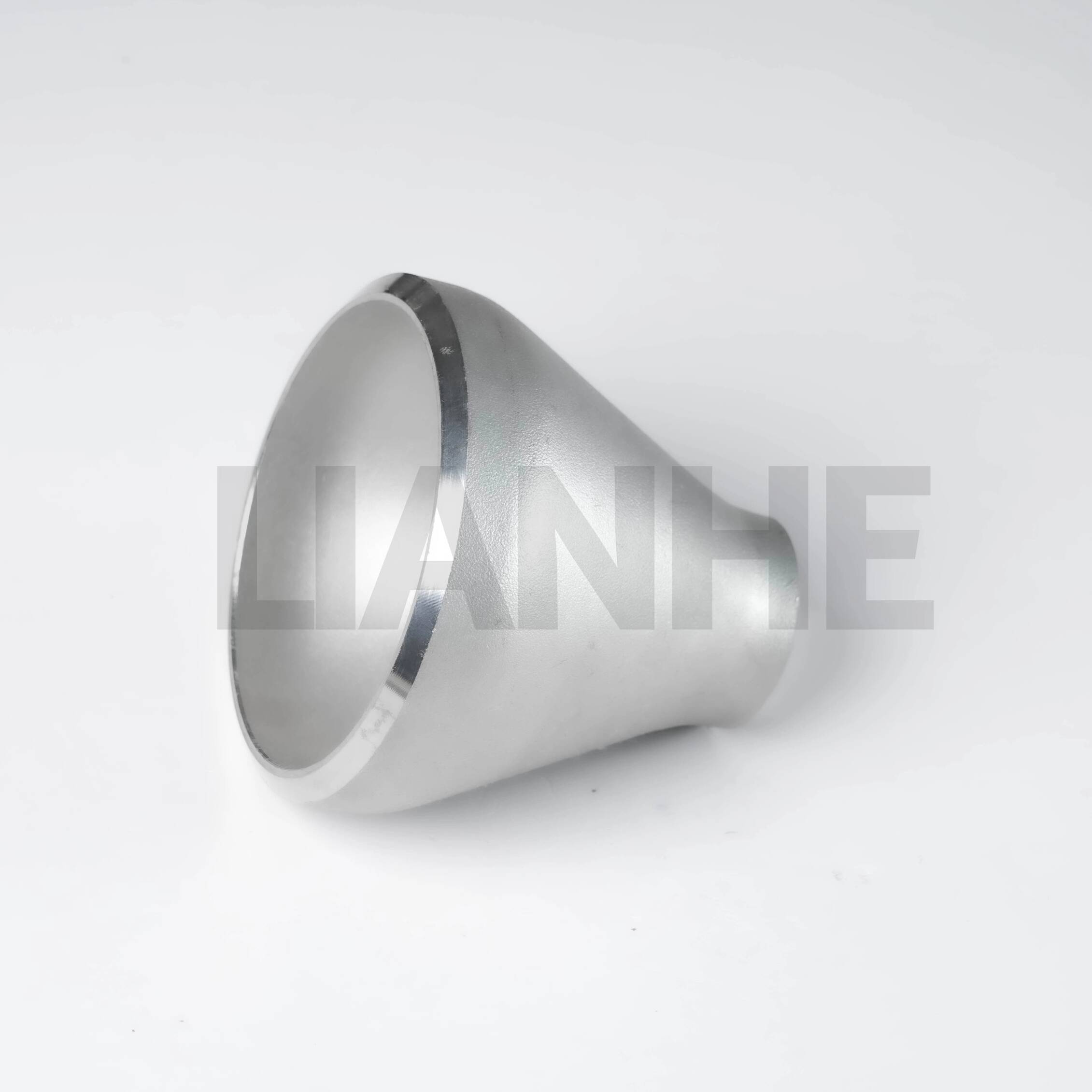

A nagynyomású rozsdamentes acél BW (Butt-Weld) koncentrikus reduktor egy precíziós tervezésű csőszerelvény, amelyet különböző átmérőjű csövek összekapcsolására terveztek nagynyomású, magas hőmérsékletű rendszerekben, miközben megőrzik az egyenletes áramlást és a szerkezeti integritást. A varrat nélküli 304-es vagy 316-os rozsdamentes acélból készült szűkítő koncentrikus kialakítással (egyenletes falvastagság) és tompahegesztési végekkel rendelkezik, így ideális olyan alkalmazásokhoz, amelyek minimális turbulenciát és feszültségkoncentrációt igényelnek.

Jellemzők

Prémium zökkenőmentes konstrukció:

ASTM A312 rozsdamentes acélból (304 általános használatra, 316 korrozív közegekhez) gyártva, minimális szakítószilárdsága 515 MPa és folyáshatára 205 MPa.

A varratmentes test kiküszöböli a gyenge pontokat, 2500 PSI üzemi nyomásig (80, 316 rozsdamentes acél) és -46°C és 815°C közötti hőmérsékletre méretezve.

Koncentrikus tervezési előnyök:

Az egyenletes átmérőcsökkentés (pl. 6"-tól 4"-ig) szimmetrikus áramlási átmenetet biztosít, 20%-kal csökkenti a turbulenciát az excenteres reduktorokhoz képest, ideális folyadék domináns rendszerekhez.

A sima belső felület (Ra ≤1,6 μm) minimalizálja a nyomásveszteséget és megakadályozza az üledék felhalmozódását a csővezetékekben.

Telepítési megfelelőség:

A 37,5°-os ferde tompahegesztésű végek megfelelnek az ANSI B16.25 és ASME B16.9 szabványoknak, alkalmasak a GTAW (TIG) és GMAW (MIG) hegesztési folyamatokhoz kritikus csővezetékekben.

1" és 48" NPS méretben kapható, 2:1 és 4:1 közötti csökkentési arányokkal, kompatibilis a 40/80/160 csővezetékekkel.

Korrózióállóság:

A 316-os rozsdamentes acél változat 3,5% molibdénnel ellenáll a lyukacsosodásnak kloridban gazdag környezetben (pl. tengervíz, sóoldat), passzivált felülete pedig 30%-kal meghosszabbítja az élettartamot.

Alkalmazás

Ideális ipari csővezetékekhez, amelyek sima átmérőjű átmeneteket igényelnek:

Olaj és gáz sebességváltó: Csőméretek csökkentése nagynyomású gázvezetékekben és finomítói folyamatsorokban, megfelel a NACE MR0175 szabványnak a savanyúgáz szolgáltatásra vonatkozóan.

Áramtermelés: Gőzturbinák csatlakoztatása kisebb átmérőjű kondenzátumvezetékekhez hőerőművekben, 304 rozsdamentes acéllal, amely 550°C-on ellenáll az oxidációnak.

Vegyi feldolgozás: Átmenet a reaktor bemenetei/kimenetei között korrozív környezetben, megfelel a gyógyszergyártásban a tisztítható felületekre vonatkozó cGMP szabványoknak.

Vízkezelés: Csökkentett átmérők nagy átfolyású vízvezetékekben és szennyvízszivattyúkban, 316 rozsdamentes acél klórozott víz és koptató részecskék ellenálló képességével.

GYIK

K: Mikor használjak koncentrikus vagy excentrikus reduktort??

V:Használjon koncentrikus szűkítőket a csak folyadékot tartalmazó rendszerekben az áramlási szimmetria fenntartása érdekében; Az excentrikus reduktorok jobbak a gáz-folyadék keverékekhez, hogy megakadályozzák a légzsákok kialakulását.

K: Használható ez a szűkítő függőleges csővezetékekben??

V:Igen, a koncentrikus szűkítők alkalmasak függőleges beépítésre, de biztosítják a megfelelő alátámasztást, hogy elkerüljék a hegesztési kötések feszültségét.

K: Mi a minimális falvastagság a 160-as ütemtervű szűkítőkhöz?

V:A falvastagság mérettől függően változik (például az 1"-es 160-as ütemtervnek 3,73 mm-es fala van), részletezve az ASME B16.9-ben a pontos nyomásértékekért.

K: Rendelkezésre állnak-e egyéni redukciós arányok?

V:Igen, nem szabványos arányok (pl. 3"-tól 1,5"-ig) megrendelésre gyárthatók, jellemzően 10-15 munkanapos átfutási idővel.
