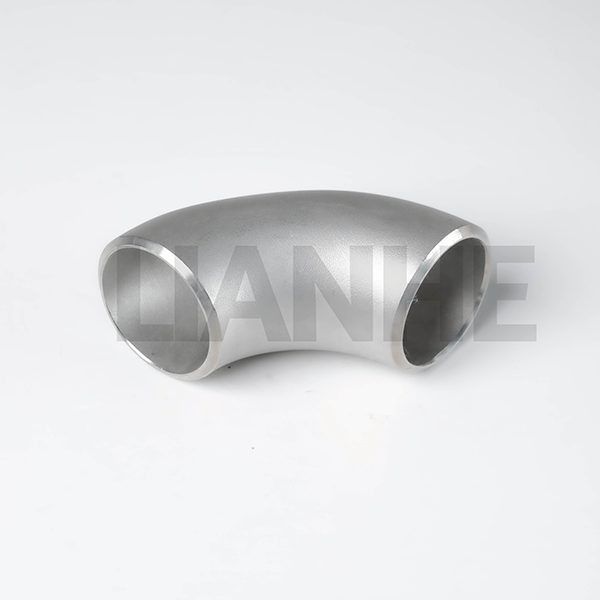

Nagy teherbírású rozsdamentes acél tompahegesztés 45°-os könyök ipari csővezetékekhez

Áttekintés

A Heavy Duty Stainless Steel BW (Butt-Weld) 45 fokos könyökcső egy prémium csőszerelvény, amelyet arra terveztek, hogy irányt változtasson nagynyomású, magas hőmérsékletű csőrendszerekben, miközben megőrzi a szerkezeti integritást és az áramlási hatékonyságot. A varrat nélküli 304-es vagy 316-os rozsdamentes acélból készült könyök tompahegesztési végekkel (ANSI B16.25-kompatibilis) és 1,5D-s sugárral rendelkezik, így ideális olyan nehéz alkalmazásokhoz, amelyek minimális nyomásveszteséget és rezgésállóságot igényelnek.

Jellemzők

Robusztus varrat nélküli konstrukció:

Extrudált rozsdamentes acélból (304 általános használatra, 316 korrozív közegekhez) gyártva, falvastagság megfelel a 40/80 ütemtervnek és folyáshatár ≥250 MPa.

A tompahegesztési végek (37°-45°-ban ferde) megfelelnek az ANSI B16.25 és ASME B1.20.7 szabványoknak, így biztosítják a teljes áthatoló varratokat és a szivárgásmentes csatlakozásokat.

Áramlás-optimalizált kialakítás:

Az 1,5D középvonali sugár 30%-kal csökkenti a nyomásveszteséget a rövid sugarú könyökökhöz képest, a polírozott belső furat (Ra ≤1,6μm) minimalizálja a turbulenciát és a vízkőképződést.

A 45°-os szög egyenletesen osztja el a feszültséget nagy áramlási körülmények között, alkalmas akár 1500 GPM áramlási sebességű rendszerekhez (12" könyökök).

Környezeti Ellenállás:

A 316-os rozsdamentes acél változat ellenáll a klorid által kiváltott lyukacsosodásnak (kritikus tengeri és sósvízi alkalmazásokban), passzivált felülete meghosszabbítja az élettartamot zord környezetben.

Hőmérséklet-tartomány: -250°C és 800°C között (megfelelő hegesztési eljárásokkal), alkalmas kriogén folyadékokhoz és magas hőmérsékletű gőzvezetékekhez.

Telepítési megfelelőség:

1" és 48" NPS méretben kapható, egyedi falvastagsággal speciális projektekhez (pl. nukleáris minőségű csővezetékek, amelyek megfelelnek az ASME BPVC III. szakaszának).

A mágneses részecskeellenőrzés (MPI) és a hidrosztatikus tesztelés (1,5x MAWP) nulla hibát biztosít a kritikus alkalmazásokban.

Alkalmazás

Kiválóan alkalmas nagy igényű ipari csőrendszerekhez:

Tűzvédelem: NFPA 20-kompatibilis könyökök nedves/száraz locsolórendszerekben, megbízható áramlást biztosítva kereskedelmi magasházakban és ipari létesítményekben.

Vegyi feldolgozás: Korrozív közeg elterelése reakcióedényekben és hőcserélőkben, 316 rozsdamentes acéllal, amely megfelel a CEPDG veszélyes vegyi anyagokra vonatkozó szabványainak.

Áramtermelés: Gőz- és kondenzvízvezetékek hőerőművekben, ellenállnak a gyors hőmérséklet-változásoknak (500°C-tól a környezeti hőmérsékletig) és a nagynyomású ciklusoknak (200 bar-ig).

Tengeri és tengeri: Tengervíz-beszívó rendszerek és tenger alatti csővezetékek, 316 rozsdamentes acéllal, amely állandó sós víznek és dinamikus terhelésnek van kitéve.

GYIK

K: Mi a különbség az 1,5D és a rövid sugarú (1D) könyökök között??

V:Az 1,5D könyökök (hosszú sugarú) jobb áramlási jellemzőket és alacsonyabb nyomásveszteséget kínálnak, míg az 1D könyökök kompaktabbak, de növelik a turbulenciát és a nyomásesést.

K: Használhatók-e ezek a könyökök földalatti csővezetékekben??

V:Igen ám, de alkalmazzon korróziógátló fóliát (pl. polietilén szalagot), és használjon betonburkolatot a korrozív talajok fokozott védelme érdekében.

K: Milyen hegesztőelektródákat ajánlunk a 316-os rozsdamentes acélhoz?

V:Használjon E316L-16 (GTAW) vagy E316L-17 (SMAW) elektródákat, hogy megfeleljen az alapfém korrózióállóságának és rugalmasságának.

K: Hogyan mérjük meg a könyök egyenességét hegesztés után?

V:Használjon lézeres igazító eszközt annak biztosítására, hogy a könyök tengelyeltérése ≤1 mm/m legyen, ami kritikus a csővezeték integritásának megőrzéséhez hosszú távon.
