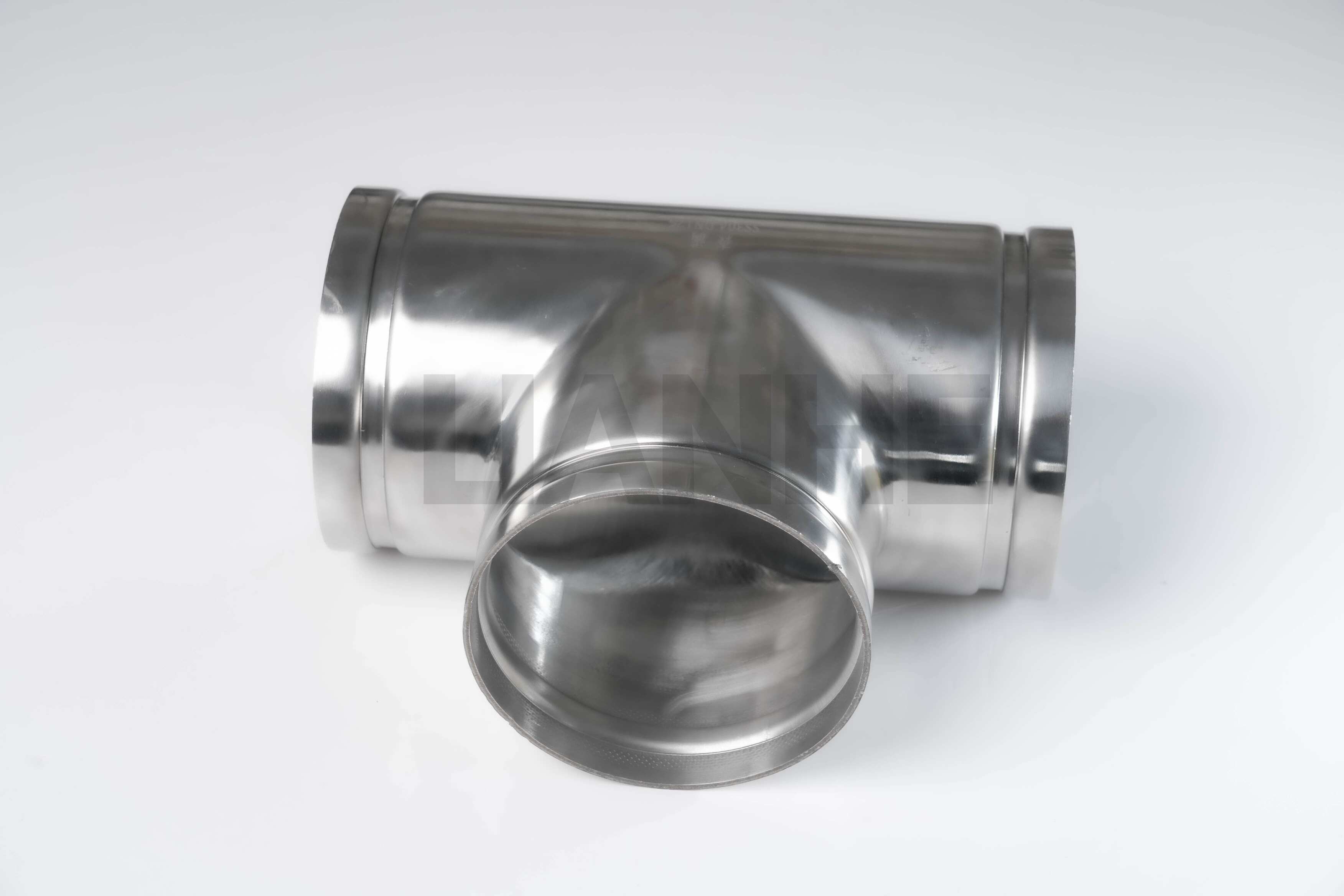

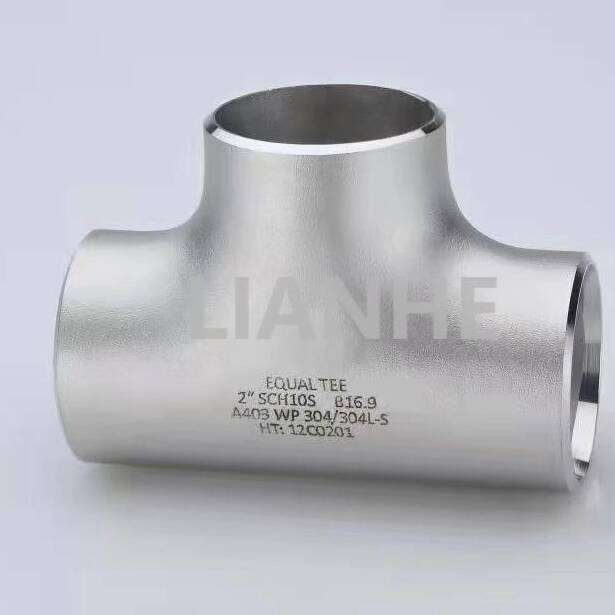

Nagy teherbírású, rozsdamentes acél BW Equal Tee ipari csővezetékekhez

Áttekintés

A Heavy-Duty Stainless Steel BW (Butt-Weld) Equal Tee egy robusztus csőszerelvény, amelyet háromirányú csatlakozások létrehozására terveztek nagynyomású, magas hőmérsékletű ipari csővezetékekben. A varrat nélküli 304-es vagy 316-os rozsdamentes acélból készült, ez az egyforma póló tompahegesztési végekkel és egyenletes ágméretekkel rendelkezik, biztosítva a kiegyensúlyozott áramláseloszlást és a szerkezeti integritást az igényes alkalmazásokban.

Jellemzők

Egységes Flow Design:

Az egyenlő ágátmérők (pl. 4" x 4" x 4") szimmetrikus áramlásmegosztást biztosítanak, 25%-kal csökkentve a turbulenciát a redukáló pólókhoz képest, ideális többsoros rendszerekhez, amelyek kiegyensúlyozott nyomást igényelnek.

A sima belső felület (Ra ≤1,6 μm) és a 90°-os elágazási szög elősegíti a lamináris áramlást, minimalizálva a nyomásveszteséget nagy áramlású környezetben.

Prémium zökkenőmentes konstrukció:

Egyetlen ASTM A312 rozsdamentes acél (304/316) tuskóból extrudálva, minimális szakítószilárdsága 515 MPa és folyáshatára 250 MPa.

Akár 2500 PSI (316 rozsdamentes acél, 80-as ütemterv) üzemi nyomásra és -46°C és 815°C közötti hőmérsékletre méretezett, alkalmas gőz-, olaj- és gázipari alkalmazásokhoz.

Precíziós hegesztési megfelelőség:

A 37,5°-os ferde szögű tompahegesztési végek megfelelnek az ANSI B16.9 és ASME B31.1 szabványoknak, lehetővé téve a teljes áthatolású hegesztést a 40/80-as ütemezésű csövek teljesítmény- és technológiai csöveiben.

1" és 36" közötti NPS méretben kapható, egyedi falvastagsággal nukleáris minőségű alkalmazásokhoz (ASME BPVC III. szakasz).

Korrózióállóság:

A 316 rozsdamentes acél változat molibdénötvözettel ellenáll a lyukacsosodásnak kloridban gazdag közegben, míg a 304 nem korrozív környezetekben, például sűrített levegős rendszerekben használható.

Alkalmazás

Ideális kiegyensúlyozott áramláselosztáshoz ipari csővezetékekben:

Olaj- és gázfeldolgozás: NACE MR0175-nek megfelelő, savanyúgáz szolgáltatásra szolgáló szeparátorrendszerekben és hőcserélő hálózatokban háromirányú összeköttetések kialakítása.

Áramtermelés: Gőz elosztása a gyűjtőkből a turbinákba és a hőerőművek segédberendezéseibe, 304 rozsdamentes acéllal, amely 550°C-on ellenáll az oxidációnak.

Vegyi feldolgozás: Az áramlás megosztása a reaktor betápláló vezetékeiben és keverőrendszereiben, 316 rozsdamentes acéllal, amely megfelel a gyógyszergyártás cGMP szabványainak.

Vízkezelés: Víz elosztása a fővezetékből a települési üzemek több szűrőegységébe, elviseli a klóros vizet és a nagynyomású túlfeszültségeket.

GYIK

K: Egyenlő póló használható az áramlás csökkentésére?

V:Nem, az egyenlő pólók a kiegyensúlyozott áramlást szolgálják; használjon szűkítő pólót, ha az ág átmérője eltér a fővezetéktől.

K: Mi az ajánlott támasztávolság nagy átmérőjű pólókhoz?

V:Szerelje fel a támasztékokat a tee 1,5-szeres csőátmérőjére, hogy minimálisra csökkentse az elágazási csomópontok feszültségét, különösen vízszintes futásoknál.

K: Hogyan lehet megakadályozni a hegesztési varrat bomlását a 304-es rozsdamentes acél pólókban?

V:Használjon 304L-t (alacsony széntartalmú) hegesztett alkalmazásokhoz, hogy elkerülje a szemcseközi korróziót, vagy alkalmazzon hegesztés utáni hőkezelést vastag szakaszokon.

K: Rendelkezésre állnak-e tűzálló bevonatok??

V:Igen, duzzadó bevonatok (ASTM E119 kompatibilis) alkalmazhatók, amelyek 2 órás tűzállóságot biztosítanak a kritikus csővezeték-csatlakozásoknál.
