Nagynyomású rozsdamentes acél 90DEG BW LR könyök kritikus rendszerekhez

Áttekintés

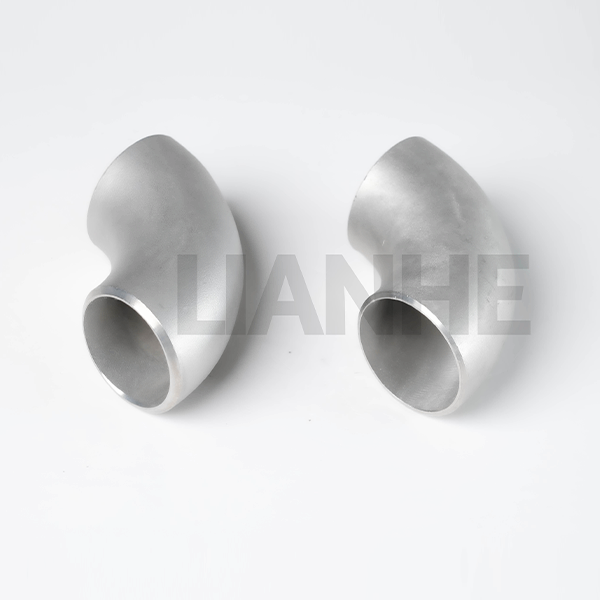

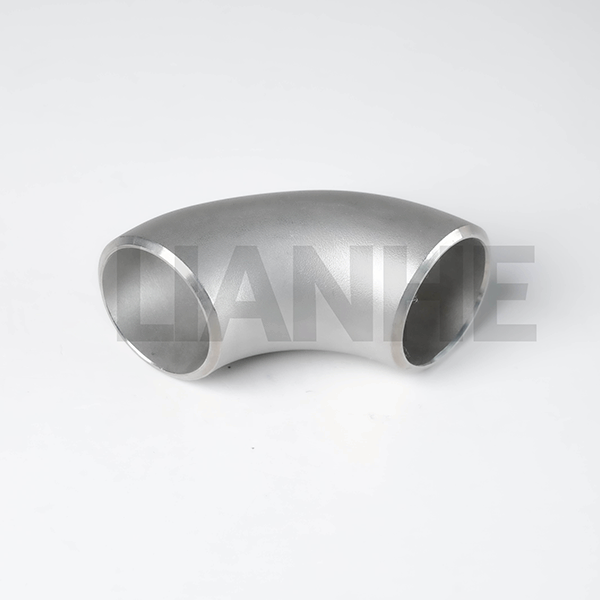

A nagynyomású rozsdamentes acél 90 fokos BW (Butt-Weld) LR (hosszú sugarú) könyök egy precíziós tervezésű csőszerelvény, amelyet nagynyomású, nagy integritású csőrendszerekhez terveztek, ahol az áramlási hatékonyság és a szerkezeti stabilitás a legfontosabb. A varrat nélküli 304-es vagy 316-os rozsdamentes acélból készült könyök 1,5D sugarú és tompahegesztési végekkel (ANSI B16.25 kompatibilis), minimális nyomásveszteséget és maximális kifáradásállóságot biztosít a kritikus alkalmazásokban.

Jellemzők

Prémium zökkenőmentes kialakítás:

Egyetlen rozsdamentes acél tuskóból (304/316) extrudálva, kiküszöbölve a hegesztési varratokat és a gyenge pontokat, minimális szakítószilárdsága 515 MPa és nyúlása ≥30%.

Precíziós ferde (37,5° ±1,5°) tompahegesztési végek teljes áthatolású hegesztésekhez, amelyek megfelelnek az ASME B31.1 (teljesítményű csővezetékek) és B31.3 (folyamatcsövek) kódoknak.

Flow & Stress Engineering:

Az 1,5D középvonali sugár (ANSI B16.9 kompatibilis) 20%-kal csökkenti az áramlási ellenállást a standard könyökökhöz képest, hidroformázott belső felülettel (Ra ≤1,6μm) a lamináris áramlás érdekében.

A megerősített sarok- és lábujjak (1,2-szeres falvastagság) ellenállnak a hőtágulási erőknek és a vibrációnak, ami kritikus fontosságú a finomítók szivattyú- és kompresszorcsatlakozásainál.

Extrém környezeti teljesítmény:

A 316 rozsdamentes acél változat 2% molibdénnel ellenáll a lyukacsosodásnak kloridban gazdag környezetben (pl. tengervíz, sóoldat), passzivált felülettel 40%-kal csökkenti a korróziós arányt.

2500 PSI-ig terjedő nyomásra (80, 316 rozsdamentes acél) és -196°C (LNG) és 650°C (gőz) közötti hőmérsékletre, opcionális hőkezeléssel a magas hőmérsékletű kúszásállóság érdekében.

Minőségbiztosítás:

A hegesztési varratok 100%-os radiográfiai vizsgálata (RT) és méretellenőrzés 3D lézerszkenneléssel, biztosítva az ISO 9001:2015 szabványnak és az ügyfélspecifikus előírásoknak való megfelelést.

Alkalmazás

Ideális kritikus fontosságú ipari és infrastrukturális projektekhez:

Olaj és gáz sebességváltó: Nagynyomású gázvezetékek és finomítói folyamatsorok, 316 rozsdamentes acéllal, amelyek megfelelnek a NACE MR0175 szabványnak, savanyú gázszolgáltatáshoz.

Atomenergia: Atomreaktorok másodlagos hűtőközeg-vezetékei, amelyek megfelelnek az ASME BPVC III. szakaszának (2/3. osztály) a biztonsággal kapcsolatos alkatrészek tekintetében.

Repülési üzemanyagrendszerek: Nagy tisztaságú üzemanyag-vezetékek repülőgépek földi támogató berendezéseiben, 304-es rozsdamentes acéllal, amely megfelel a SAE AS4059 szabványnak az űrhajózási szerelvényekhez.

Tengeri meghajtás: Motor hűtővezetékek nagy tartályokban, 316 rozsdamentes acél kavitációs erózióval és sósvízi korrózióval 20+ éve.

GYIK

K: Mennyi ennek a könyöknek a minimális hajlítási sugara?

V:A hosszú sugarú (LR) kialakítás 1,5-szeres csőátmérőjű (pl. 152 mm 4" NPS esetén) hajlítási sugara biztosítja az ANSI B16.9 szabványnak való megfelelést a szabványos LR könyökök esetében.

K: Ezek a könyökök hidegen alakíthatók egyedi szögekhez??

V:Nem, a hidegalakítás veszélyeztetheti az anyag integritását. Egyedi szögek (pl. 60°, 30°) elérhetőek melegalakítási folyamatokon keresztül speciális projektekhez.

K: Hogyan lehet megvizsgálni a belső korróziót hosszú távú használat során?

V:Használjon évente ultrahangos vastagság (UT) vizsgálatot a fal elvékonyodásának nyomon követésére, különösen azokon a területeken, amelyek dörzsölő közegnek vagy korrozív folyadékoknak vannak kitéve.

K: Vannak nem mágneses opciók az érzékeny alkalmazásokhoz??

V:Igen, a 316L rozsdamentes acél alacsony mágneses permeabilitással rendelkezik (≤2,0 μH/m), alkalmas MRI-berendezésekhez és kriogén mágneses rendszerekhez.
