Az ipari csővezetékek és a folyadékszabályozási rendszerek manapság a nagy tét határozza meg. A nem megfelelő szeleptípus kiválasztása gyakran idő előtti kopáshoz, katasztrofális szivárgáshoz vagy a rendszer jelentős mértékű hatékonyságának csökkenéséhez vezet. Ezek a mechanikai hibák veszélyeztetik a dolgozók biztonságát és súlyosan megzavarják a gyártási ütemtervet. A korrózióálló anyag kiválasztásakorRozsdamentes acél szelepa tartósság megbízható alapja, a belső mechanizmus határozza meg a rendszer általános teljesítményét. A robusztus testanyag nem tudja rögzíteni a rossz áramlási geometriát. Függetlenül attól, hogy golyót, kaput vagy földgömböt választ, az határozza meg, hogy a rendszer mennyire képes kezelni a nyomást, az áramlási sebességet és a karbantartási ciklusokat. Ez az útmutató megkerüli az alapvető definíciókat, hogy gyakorlati, bizonyítékokon alapuló keretet biztosítson. Megtanulja, hogyan értékelje, hasonlítsa össze és határozza meg a megfelelő belső mechanizmusokat a kereskedelmi és nagy igényű alkalmazásokhoz. Az egyes típusok egyedi hidraulikus viselkedésének megértésével megbízható működést biztosíthat és megelőzheti a költséges állásidőt.
Rozsdamentes acélGolyós szelepek gyors, negyedfordulatú elzárást és kiváló tömítést kínálnak, de nem alkalmasak a pontos áramlásszabályozásra.
Rozsdamentes acélKapuszelepekminimális áramláskorlátozást és nyomásesést biztosítanak a be-/kikapcsolási alkalmazásokhoz, de hajlamosak az ülés károsodására, ha fojtásra használják.
Rozsdamentes acélGlobe szelepekkitűnnek a pontos áramlásszabályozásban és a gyakori működésben, de lényegesen nagyobb áramlási ellenállást (nyomásesést) vezetnek be.
Kiválasztás ökölszabálya:Adja meg a Ball-t a megbízható szigeteléshez, a Gate-et az akadálytalan tömegáramláshoz és a Globe-ot a pontos fojtáshoz.
A rejtett költségek sújtják a rosszul alkalmazott folyadékszabályozó rendszereket. A mérnökök gyakran súlyos működési szankciókkal szembesülnek, ha pusztán a vonalméret vagy a költségvetés alapján határozzák meg az alkatrészeket. Klasszikus meghibásodási példaként szolgál a fojtóműveletek során a kapu kialakítása. A nagy sebességű folyadékok átpréselődnek a részben nyitott éken. Ez a turbulens áramlás erős huzalhúzást okoz, ami végül erodálja a fémülést. Az erodálás után az egység elveszíti teljes tömítési képességét. Hasonlóképpen, a puha ülésű golyós kialakítás nagy részecsketartalmú környezetben garantálja a gyors meghibásodást. A csiszolóanyag a működtetés során széttépi a polimer tömítéseket.
A sikeres beszerzés szigorú működési elemzést igényel. A vásárlóknak egyensúlyban kell tartaniuk az előzetes költségeket a hosszú távú megbízhatósággal. A fő teljesítménymutatók közé tartoznak a karbantartási időközök, az áramlási együttható (Cv) követelményei és a térbeli korlátok. A 316-os fokozatú ötvözetre való egyszerű frissítés nem akadályozza meg a helytelen áramlási dinamika által okozott mechanikai károsodást. Ki kell értékelnie, hogy a belső geometria hogyan lép kölcsönhatásba az adott folyadékkal több ezer cikluson keresztül.
Az olyan szervezetek elismert iparági keretrendszerei, mint az ASME és az API, hangsúlyozzák az alkalmazás-specifikus kiválasztást. Azt javasolják, hogy minden folyamatot dinamikus környezetként tekintsenek. A nyomáslökések, a hőmérséklet-ingadozások és a részecsketerhelések diktálják a szükséges belső mechanikát. A valós tapasztalatok azt bizonyítják, hogy ez a megközelítés megakadályozza a költséges, nem tervezett leállásokat.

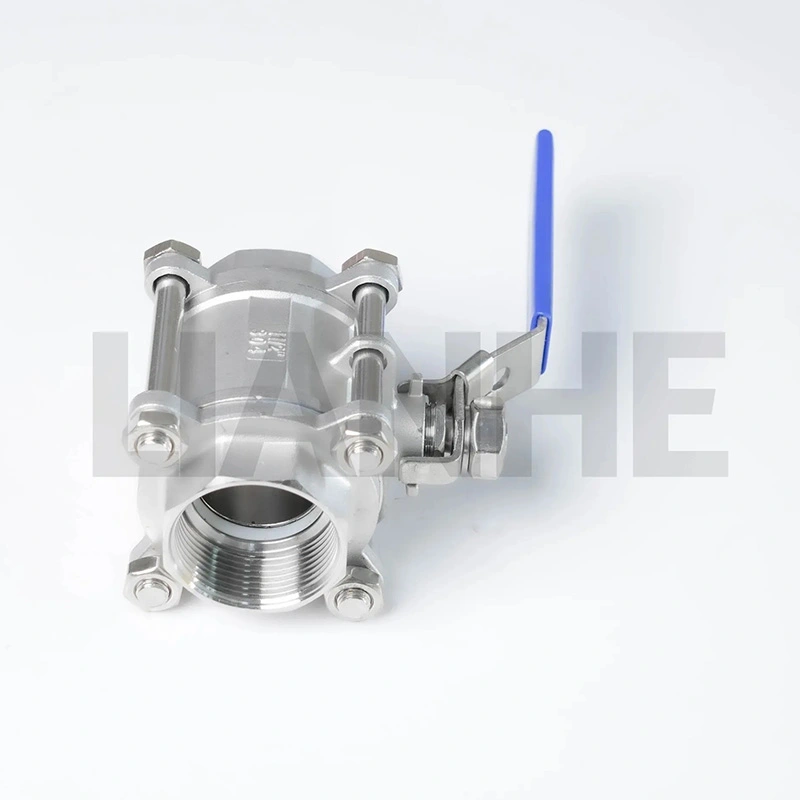

ARozsdamentes acél golyósszelepegy egyszerű negyedfordulatú forgóműveletet használ. A szeleptest belsejében egy üreges, perforált gömb forog az áramlás szabályozására. Amikor a furat közvetlenül a csővezeték mentén helyezkedik el, a folyadékok akadálytalanul haladnak át rajta. Egy 90 fokos fordulat teljesen leállítja az áramlást.
Ez a kialakítás kiváló a szivárgásmentes elzárás terén. Hihetetlenül gyors működtetést biztosít. A mérnökök széles körben alkalmazzák ezeket a tiszta folyadék- és gázalkalmazásokban, ahol a megbízható szigetelés kritikus fontosságú. A jellemzően PTFE-ből vagy teflonból készült puha ülések szoros tömítést képeznek a polírozott gömbön. Ez a mechanizmus még hosszabb inaktivitás után is buborékmentes szigetelést biztosít.
Vannak azonban konkrét végrehajtási kockázatok. A gyors zárás hatalmas hidraulikus ütést okoz a nagy sebességű folyadékvezetékekben. Ez a vízkalapácsként ismert jelenség károsítja a csőtartókat, felszakítja a tömítéseket, és veszélyezteti a rendszer integritását. A kezelőknek meg kell tanítaniuk a személyzetet a kézi karok lassú működtetésére. Az automatizált beállításokhoz szabályozott zárási sebességre konfigurált működtetőkre van szükség.
Többfordulatú lineáris mozgással működő, aRozsdamentes acél tolózárszilárd éket enged le közvetlenül a folyadék útjába. Az ék felemelése teljesen kitisztítja a csatornát. Ez a mechanizmus kivételesen egyenes vonalú áramlási profilt hoz létre.
Ezt a típust akkor adjuk meg, ha a csővezetékek minimális nyomásesést igényelnek. A teljesen akadálymentes furat megakadályozza az anyag felhalmozódását, így ideális iszapokhoz, viszkózus közegekhez és ömlesztett folyadékszállításhoz. Mivel a belső csatorna illeszkedik a cső átmérőjéhez, hatékonyan támogatja a csővezeték tömítési műveleteit.
Az áramlás ezen előnyei ellenére az üzemeltetők jelentős hátrányokkal szembesülnek. A többfordulatú szárnak jelentős időre van szüksége a teljes működéshez. Teljesen alkalmatlanok áramlásszabályozásra. Ha az éket részben nyitva hagyja, akkor intenzív folyadéksebességnek teszi ki. A megtámasztatlan ék hevesen vibrál, és az üléshez csapódik. Ez a vibráció súlyos mechanikai kopást, tartós horzsolást és garantált esetleges szivárgást okoz.
A mérnökök aRozsdamentes acél gömbszelepdinamikus folyadékszabályozáshoz. Többfordulatos lineáris mozgást használ. A lekerekített dugó leereszkedik a test közepén elhelyezkedő párhuzamos gyűrűhöz. A belső geometria arra kényszeríti a folyadékokat, hogy egy jellegzetes Z alakú útvonalon navigáljanak.
Ez az arányos kapcsolat a dugó helyzete és az áramlási térfogat között pontos szabályozást tesz lehetővé. Továbbra is az abszolút legjobb választás fojtó alkalmazásokhoz, gyakori használathoz és nagy nyomásesést igénylő forgatókönyvekhez. A robusztus dugó- és üléskialakítás jobban ellenáll a folyamatos folyadékütésnek, mint bármely más szabványos opció.
A működési kompromisszum magában foglalja az energiahatékonyságot. A kanyargós belső áramlási út eredendően nagy áramlási ellenállást hoz létre. A szivattyúknak keményebben kell dolgozniuk, hogy leküzdjék ezt a súrlódást. Ezenkívül a bonyolult öntési folyamat és a magasabb szárprofil nagyobb fizikai lábnyomot igényel. Súlyuk is lényegesen nagyobb, mint a hasonló gömb- vagy kapukialakítások.
A műszaki jellemzők közvetlen összehasonlítása rávilágít az egyes tervek eltérő képességeire. Elsődleges mérőszámként az áramlási ellenállást, a tömítés integritását és a működtetési sebességet használjuk.
Szelepteljesítmény-összehasonlító táblázat
|
Teljesítménymutató |
Labdatervezés |
Kapu tervezés |
Globe Design |
|---|---|---|---|
|
Áramlási ellenállás (Cv) |
Near Zero (teljes port) |
Közel a nullához |
Magas (jelentős csökkenés) |
|
Tömítés integritása |
Kiváló (puha ülések) |
Jó (fém/ék) |
Kiváló (fém dugó/ülés) |
|
Működési sebesség |
Gyors (90 fokos fordulat) |
Lassú (több kanyar) |
Lassú (több kanyar) |
|
Elsődleges funkció |
Be/Ki szigetelés |
On/Off Tömeges áramlás |
Precíz fojtás |
Az áramlási együttható (Cv) a szelepen egy psi nyomásesés mellett áthaladó víz mennyiségét határozza meg. A teljes nyílású gömb- és kapukialakítások kivételesen magas Cv értékeket biztosítanak. Egyenes útjaik minimalizálják a turbulenciát és megtakarítják a szivattyúzási energiát. Ezzel szemben a földgömb kialakítása kétszeres irányváltásra kényszeríti a folyadékot. Ez erősen korlátozza az áramlást és csökkenti a teljes Cv értéket.
A tömítés integritása az ülés anyagától függően változik. A golyós kialakítások hajlékony anyagokat, például PTFE-t vagy PEEK-et használnak. Ezek a polimerek alkalmazkodnak a gömbhöz, és garantálják a buborékmentes elzárást. Tökéletesen bírják a normál hőmérsékletet. A kapu- és földgömbmodellek általában fém-fém üléseket alkalmaznak. Ezek a merev ülések elviselik az extrém hőmérsékleteket és az erősen koptató anyagokat, bár idővel kisebb IV. osztályú szivárgást is megengedhetnek.
A működési sebesség közvetlenül befolyásolja a rendszer biztonságát. A golyós típusú 90 fokos gyors működtetés azonnali vészleválasztást tesz lehetővé. A mérnököknek túlfeszültség-védelmet kell alkalmazniuk a gyors zárás során fellépő hirtelen nyomáscsúcsok enyhítésére. A kapu és földgömb típusok többfordulatú működése természetesen megakadályozza ezt a kockázatot. Fokozatos záródásuk lehetővé teszi a folyadék sebességének biztonságos csökkentését.
A rendszer hosszú élettartama nagymértékben függ a proaktív karbantartástól és a kiszámítható kopási minták megértésétől. Mindegyik kialakítás egyedi szervizelési kihívásokat jelent.
A gömbszelepek általában egyszerű, soron belüli karbantartást tesznek lehetővé. A technikusok lecsavarhatják a motorháztetőt, hogy közvetlenül felülről hozzáférhessenek a dugóhoz és az üléshez. Lefedhetik az ülőfelületeket, vagy kicserélhetik a dugót anélkül, hogy a testet kivágnák a csővezetékből. A szabványos labdatípusok más valóságot mutatnak be. A belső tömítések cseréjéhez általában teljesen el kell távolítania az egy- vagy kétrészes testeket. Ennek megoldására a létesítmények gyakran háromrészes testeket szerelnek fel. Ezek lehetővé teszik a középső rész kilendülését a tömítés gyors cseréje érdekében.
A kopási sérülékenységek alapvetően különböznek a tervezéstől függően. A gyakori hibamódok a következők:
Pontozás ékeken:A kaputípusok mély fémhorzsolást szenvednek, ha nagy sebességű áramlások vagy beszorult törmelék ellen csukásra kényszerülnek.
Csomagolás romlása:A kapu és földgömb modellek többfordulatú szárai állandó súrlódást tapasztalnak. Ez a súrlódás végül rontja a grafit vagy PTFE szártömítést, ami diffúz kibocsátáshoz vezet.
Puha ülés extrudálás:A magas hőmérséklet vagy a túlzott nyomás deformálhatja a golyós egységek belsejében lévő polimer üléseket, ami tartós szivárgást okozhat.
Elemeznünk kell a kezdeti költségeket az életciklus-megtérüléshez viszonyítva. A nagy átmérőjű golyós egységek előre lényegesen drágábbak, mint az ezzel egyenértékű kapuegységek. Mindazonáltal a tiszta szigetelési alkalmazásokban nyújtott kiváló élettartamuk gyorsan ellensúlyozza a kezdeti befektetést. A kevesebb tömítési hiba és a szivárgásmentes teljesítmény csökkenti a hosszú távú karbantartási munkát. Ezzel szemben az olcsó kapukialakítás az áramlásszabályozáshoz garantálja a gyakori, költséges cseréket.
A beszerzési folyamatban való eligazodás logikus, lépésről lépésre történő megközelítést igényel. Használja a következő keretrendszert a lehetőségek szűkítéséhez az empirikus rendszeradatok alapján.
Azonosítsa az elsődleges funkciót.Határozza meg, hogy a működési cél elszigetelést vagy szabályozást igényel-e. A szigorú be- és kikapcsolási feladatokhoz válasszon labdát vagy kaput. Válassza ki a földgömb kialakítását, ha dinamikusan kell beállítania az áramlási sebességet.
A média és a környezet elemzése.Dokumentálja a folyadék jellemzőit. Értékelje a részecskeszintet, a viszkozitást és a kémiai agresszivitást. Illessze ezeket a tulajdonságokat az ülőfelülethez. Ellenőrizze a szükséges hőmérséklet- és nyomásértékeket az ASME Class 150, 300 vagy magasabb előírásoknak megfelelően.
Értékelje a hely- és működtetési korlátokat.Mérje meg a fizikai telepítési lábnyomot. A gömbtesteknek nagyobb függőleges távolságra van szükségük a meghosszabbított szárokhoz. Határozza meg, hogy pneumatikus vagy elektromos működtetésre van szüksége. A golyós típusok könnyen és költséghatékonyan automatizálódnak, alacsony nyomatékuk, negyedfordulatigényük miatt.
A következő lépés a hivatalos ellenőrzés. A beszerzési megrendelés véglegesítése előtt mindig olvassa el a csővezeték- és műszerrajzokat (P&ID). Az API 608, API 600 vagy AWWA szabványoknak való megfelelési követelmények felülvizsgálata biztosítja az optimális biztonságot. Ha a határparaméterekkel szembesül, a folyadékszabályozó szakember bevonásával elkerülhető a költséges specifikációs hibák.
Egyetlen szelepkonstrukció sem old meg minden mérnöki kihívást. A rendszermechanika speciális geometriákat igényel, hogy kezelni tudja az eltérő működési nehézségeket. A földgömb kialakítása páratlan marad a pontos áramlásszabályozás és a fojtásos körülmények közötti tartósság érdekében. A kapu kialakítása megbízható, akadálytalan ömlesztett áramlást biztosít a hígtrágya és az alacsony nyomásesés követelményeihez. A golyós kialakítás biztosítja a rendelkezésre álló leggyorsabb, legmegbízhatóbb szivárgásmentes elzárást.
A vásárlóknak prioritást kell adniuk a rendszerparamétereknek az előzetes egységköltségekkel szemben. A kizárólag a vételárra való összpontosítás elkerülhetetlenül gyors kopáshoz és költséges downstream meghibásodásokhoz vezet. Igazítsa a hordozótípust, a nyomásbesorolást és a működtetési igényeket a megfelelő belső mechanizmushoz.
Tegyen lépéseket még ma a csővezeték-infrastruktúra biztonsága érdekében. Böngésszen az átfogó termékkatalógusok között típus szerint, töltse le a műszaki önéletrajz-mérettáblázatokat, vagy forduljon közvetlenül a mérnöki értékesítési csapatokhoz alkalmazás-specifikus tanácsadásért.
V: A szabványos golyós kialakítások soha nem kezelhetik a fojtó feladatokat. A részben nyitott helyzet a puha PTFE üléseket közvetlenül nagy sebességű áramlásnak teszi ki. Ez az expozíció gyorsan erodálja a polimert, állandó szivárgást okozva. A speciális V-port golyós kialakítások azonban megerősített, kontúrozott kivágásokkal rendelkeznek, amelyeket kifejezetten a pontos áramlásszabályozásra terveztek.
V: A földgömbtípusok bonyolult, bonyolult belső öntvényeket igényelnek a Z alakú áramlási útvonaluk kialakításához. A gyártóknak nehezebb, vastagabb testanyagokat is kell használniuk. Ez a hozzáadott tömeg szükséges ahhoz, hogy ellenálljon az áramlásszabályozási és fojtási feladatokhoz eleve kapcsolódó intenzív nyomáseséseknek, vibrációnak és turbulens erőknek.
V: A gyorsan záródó, negyedfordulatú golyós kialakítások jelentik a legnagyobb kockázatot a vízkalapács számára. A kar lecsapása azonnal leállítja a folyadék lendületét, és pusztító lökéshullámot küld hátrafelé a csövön keresztül. A kapuk és gömbök kialakításának lassú, többfordulatú működése természetesen csökkenti ezeket a túlfeszültségeket a folyadék sebességének fokozatos csökkentésével.
V: A 316-os fokozat általában jobb, mert hozzáadott molibdént tartalmaz. Ez a speciális ötvözőelem drámaian megnöveli a lyuk- és réskorrózióval szembeni ellenállást. A mérnökök határozottan a 316-ot a 304-gyel szemben határozzák meg magas kloridtartalmú környezetekhez, tengeri alkalmazásokhoz és agresszív vegyi feldolgozó gépsorokhoz, hogy biztosítsák a maximális élettartamot.
