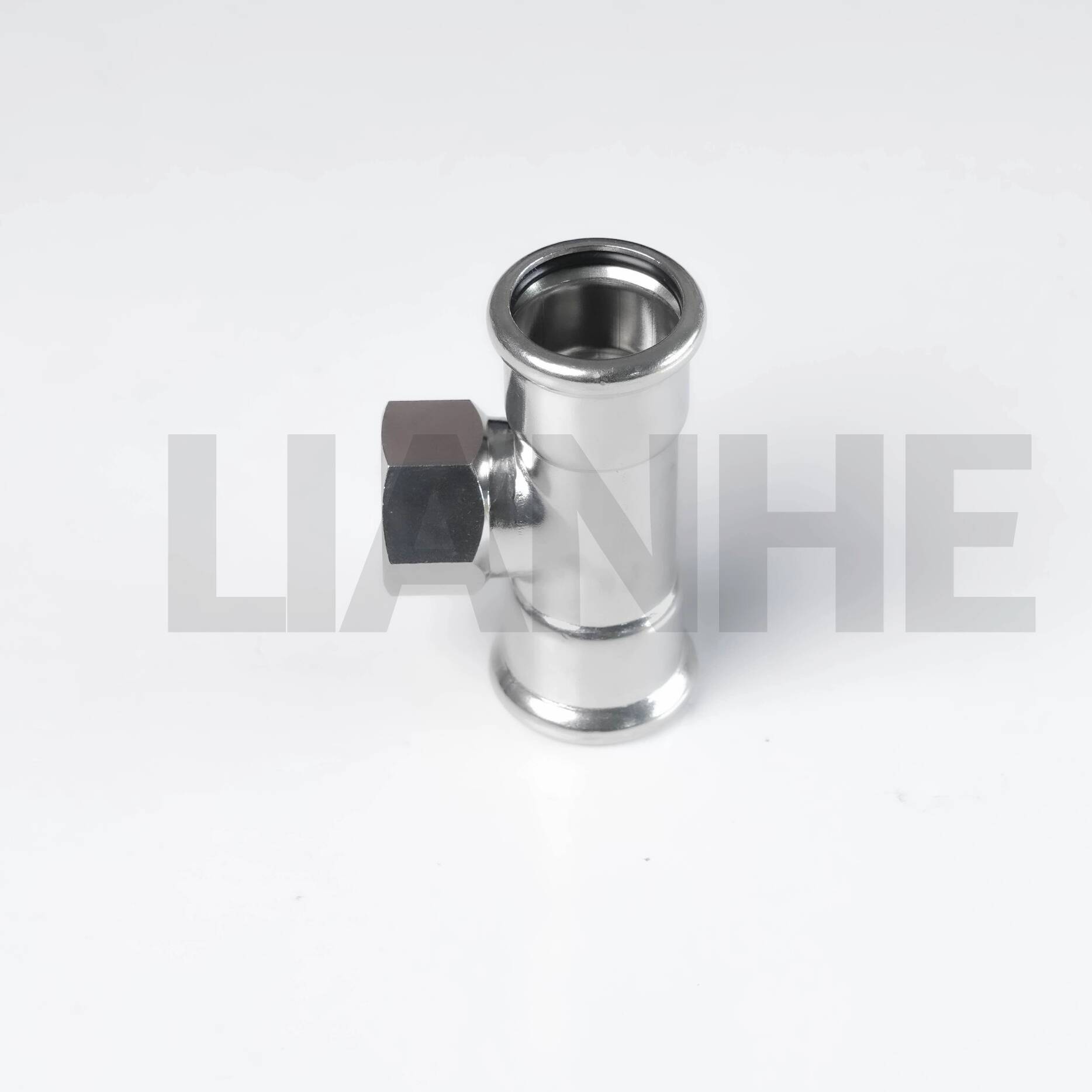

Rozsdamentes acél D-típusú préspóló alsó menetes ággal

Termékleírás

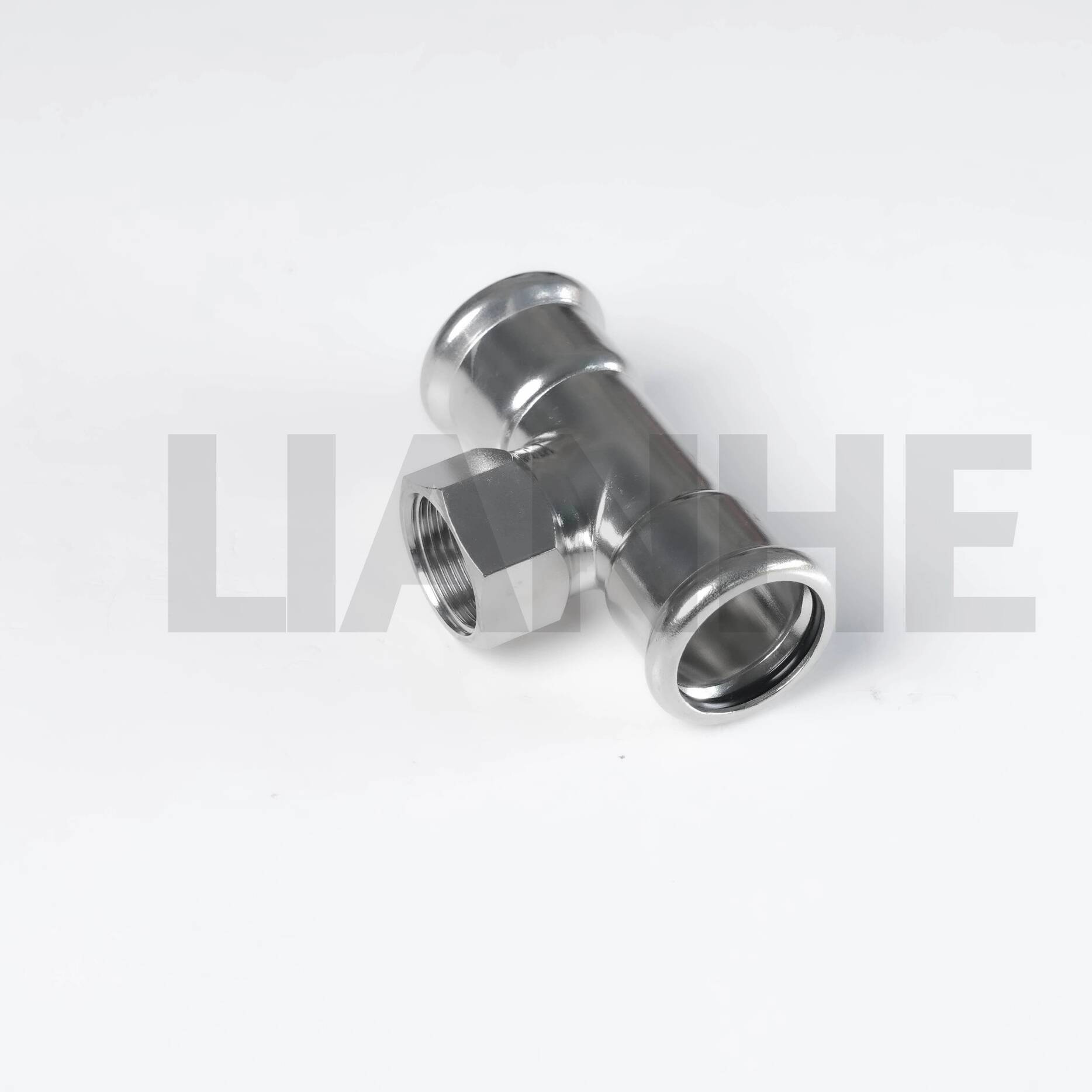

A LIANHE rozsdamentes acél D-típusú préspóló belső menetes ággal két préselhető csőcsatlakozást egyesít egy anyamenetes kimenettel.

A D-típusú présvégek gyors, lángmentes szerelést tesznek lehetővé, míg a menetes ág kompatibilis szelepeket, műszereket, berendezéseket vagy külső menetes alkatrészeket köt össze.

Műszaki előírások

Mérettartomány:1/4"–4" (DN10–DN100)

Falvastagság:0,6-2,0 mm

Alkalmazandó szabványok:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN és ASME

Elérhető anyagok:

• 0Cr18Ni9, SS304, S30408, SUS304 és 1.4301

• 0Cr17Ni12Mo2, SS316 és SUS316

• SS304L, S30403 és 1.4306

• SS316L, S31603 és 1.4404

A tömítőgyűrű anyagai:CIIR, EPDM, PTFE és NBR

Csatlakozás típusa:Két D-típusú présvég egy csavarmenetes ággal

Szál opciók:NPT, BSPT és BSPP

Névleges nyomás:PN16

Hidrosztatikus tesztnyomás:2,5 MPa

Légtömörségi vizsgálati nyomás:1,05 MPa

Tömítés hőmérséklet tartomány:-20°C és +110°C között, anyagtól és közegtől függően

Gyártási folyamat:Mechanikusan rozsdamentes acél csövekből kialakított

Felületkezelés:Vibrációs polírozás, mágneses polírozás vagy pácolás

Termékjelölés:LOGO + OD + falvastagság + anyag. Egyedi jelölések állnak rendelkezésre.

Csomagolás:Műanyag zacskók, export kartonok és fa tokok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015, a vonatkozó termékek CE-dokumentációja és egészségügyi engedély

Márka:LIANHE

HS kód: 7307230000

Származási hely:Wenzhou, Zhejiang, Kína

Alkalmazások

Alkalmas kompatibilis ivóvíz-, hideg- és melegvíz-, szennyvíz-, ipari víz-, olaj- és gázrendszerekhez.

Tipikus alkalmazások a következők:

• Vízellátó és vízelvezető rendszerek

• Fűtési és légkondicionáló rendszerek

• Gázvezeték rendszerek

• Berendezés- és műszerágazat

• Kereskedelmi és lakóépületek

• Ipari csővezeték projektek

A termék előnyei

1. Kombinálja a prés- és belső menetes csatlakozásokat

2. Gyors, lángmentes szerelés

3. Jó korrózióállóság

4. Több menet és tömítés opció

5. Megbízható tömítés helyes beszerelés esetén

6. Alkalmas rendszerbővítésekhez és berendezés-ágakhoz

7. Egyedi jelölések elérhetők

8. Csökkentett szerelési idő és munkaerőköltség

Az NPT, BSPT és BSPP menetek profilja és tömítési módja eltérő, ezért nem használhatók felváltva, hacsak nem igazolták a kompatibilitást.

Tesztelés és ellenőrzés

A standard ellenőrzés a következőket tartalmazza:

1. Nyersanyag és falvastagság vizsgálat

2. Aljzat, menet és méretvizsgálat

3. Hegesztés és felületvizsgálat adott esetben

4. Hidrosztatikus nyomás és légtömörség vizsgálat

5. Termékjelölés és csomagolás ellenőrzése

A rendelkezésre álló dokumentumok közé tartoznak az EN 10204 3.1 anyagvizsgálati tanúsítványok, a nyersanyag-tanúsítványok, a menet- és méretjelentések, a hidraulikus vizsgálati jelentések és a harmadik féltől származó ellenőrzési jelentések. Adott esetben radiográfiás vizsgálati jegyzőkönyvek is rendelkezésre bocsáthatók.

Kereskedelmi feltételek

MOQ:Általában 5-10 darab, mérettől és raktárkészlettől függően.

Ingyenes minták:Elérhető a kiválasztott standard termékekhez; az expressz díjakat általában a címzett fizeti.

Árajánlat ideje:Általában három munkaórán belül.

Az árajánlat érvényessége:Általában 3-7 nap.

Szállítási idő:Körülbelül 3-7 nap normál termékeknél és körülbelül 25 nap új gyártásnál.

Fizetési feltételek:30% T / T letét és 70% egyenleg szállítás előtt.

Szállítási feltételek:EXW, FOB, CFR, CIF, DDP és DDU.

Garancia:Egy év a megerősített gyártási hibák ellen.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
