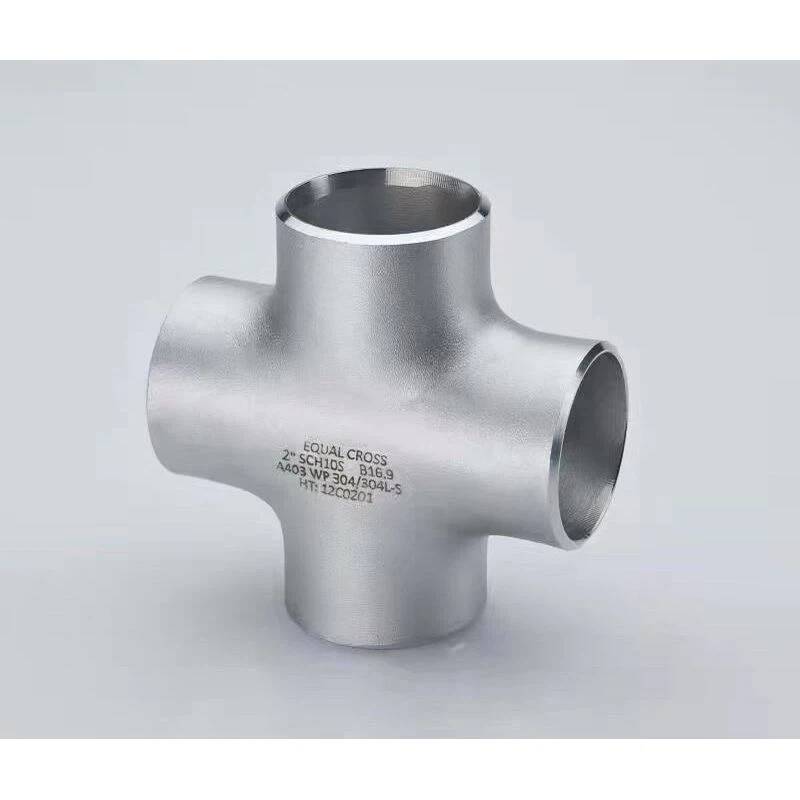

Nagynyomású rozsdamentes acél BW kereszt ipari csővezetékekhez

Áttekintés

A nagynyomású rozsdamentes acél BW (Butt-Weld) kereszt egy robusztus csőszerelvény, amelyet négyirányú csatlakozások létrehozására terveztek nagynyomású, magas hőmérsékletű ipari csővezetékekben. A varrat nélküli 304-es vagy 316-os rozsdamentes acélból készült, tompahegesztési végekkel (ANSI B16.25 kompatibilis) és megerősített kialakítással rendelkezik, amely biztosítja a szerkezeti integritást és a szivárgásmentes teljesítményt a kritikus alkalmazásokban.

Jellemzők

Nagy teherbírású konstrukció:

Varrat nélküli rozsdamentes acél test (304/316), azonos vagy csökkenő ágméretekkel, 2500 PSI üzemi nyomásig (80, 316 rozsdamentes acél) és -46°C és 815°C közötti hőmérsékletre.

A megerősített középső rész (1,5-szeres falvastagság) ellenáll a többirányú nyomásterhelésnek, csökkentve a feszültségkoncentrációt az elágazási csomópontokban.

Precíziós hegesztési végek:

Tompahegesztésű végek ferde élekkel (37,5° ±1°) a teljes áthatolású hegesztésekhez, megfelelnek az ASME B16.9 szabványnak, és alkalmasak automatikus és kézi hegesztési eljárásokra is.

Elérhető egyenlő keresztben (minden ág azonos méretű) és szűkítő keresztben (az ágak mérete egy névleges méretben különbözik), sokoldalúságot kínálva a csővezeték-tervezésben.

Áramlás és stressz optimalizálása:

A sima belső átmenetek (sugár ≥1,0x csőfalvastagság) minimalizálják a turbulenciát és a nyomásveszteséget, hidroformázott belső felülettel (Ra ≤1,6μm) a lamináris áramlás érdekében többágú rendszerekben.

A 316-os rozsdamentes acél változat molibdéntartalommal ellenáll a kloridban gazdag közegben a lyukasztásnak, ideális tengervíz- és sóoldat-elosztó rendszerekhez.

Minőségbiztosítás:

100%-os radiográfiai tesztelés (RT) a hegesztési varratokhoz kritikus alkalmazásokban, méretellenőrzéssel 3D szkenneléssel a beállítási pontosság biztosítása érdekében (±0,5 mm 12" NPS esetén).

Megfelel az ISO 9001:2015 szabványnak és az ügyfélspecifikus előírásoknak (pl. Shell MESC SPE 77/300 olaj- és gázprojektekhez).

Alkalmazás

Ideális komplex ipari csővezeték hálózatokhoz:

Olaj- és gázfinomítók: Többágú csatlakozások technológiai egységekben, fáklyás rendszerekben és hőcserélő hálózatokban, 316 rozsdamentes acéllal, amely megfelel a NACE MR0175 szabványnak a savanyú kiszolgáláshoz.

Áramtermelés: Négyirányú csatlakozások gőzgyűjtő rendszerekben és kondenzátum visszatérő vezetékekben, ellenállnak a ciklikus hőterhelésnek kombinált ciklusú üzemekben.

Vegyi feldolgozás: Nyersanyagok elosztása szakaszos reaktorokban és desztillációs oszlopokban, egyenlő keresztirányú kialakítással, amely lehetővé teszi a kiegyensúlyozott áramláselosztást.

Vízkezelés: Több kimenetű csatlakozások szűrőbetétekben és fordított ozmózisos üzemekben, csökkentett keresztezési lehetőségekkel a méretátmenetekhez kompakt elrendezésekben.

GYIK

K: Mekkora a legnagyobb megengedett nyomás egy redukáló keresztben?

V:A nyomásértéket a legkisebb ágméret határozza meg; lásd az adatlapot az egyes méret-nyomás kombinációkról.

K: Használható-e a kereszt szeizmikus zónákban??

V:Igen, de használjon további merevítést a keresztmetszeteknél, hogy elnyelje az oldalirányú erőket, mivel a többágú szerelvények érzékenyebbek a vibrációs kifáradásra.

K: Hogyan lehet ellenőrizni a hegesztési hibákat a keresztben?

V:Használjon ultrahangos vizsgálatot (UT) vagy mágneses részecskevizsgálatot (MPI) a felületi/felszín alatti hibák észlelésére, különösen az elágazó-fő csatlakozásoknál.

K: Vannak-e nem mágneses változatok az érzékeny alkalmazásokhoz??

V:Igen, a 316L rozsdamentes acél alacsony mágneses permeabilitással rendelkezik, alkalmas mágneses szeparátorok és MRI berendezések közelében történő használatra.
