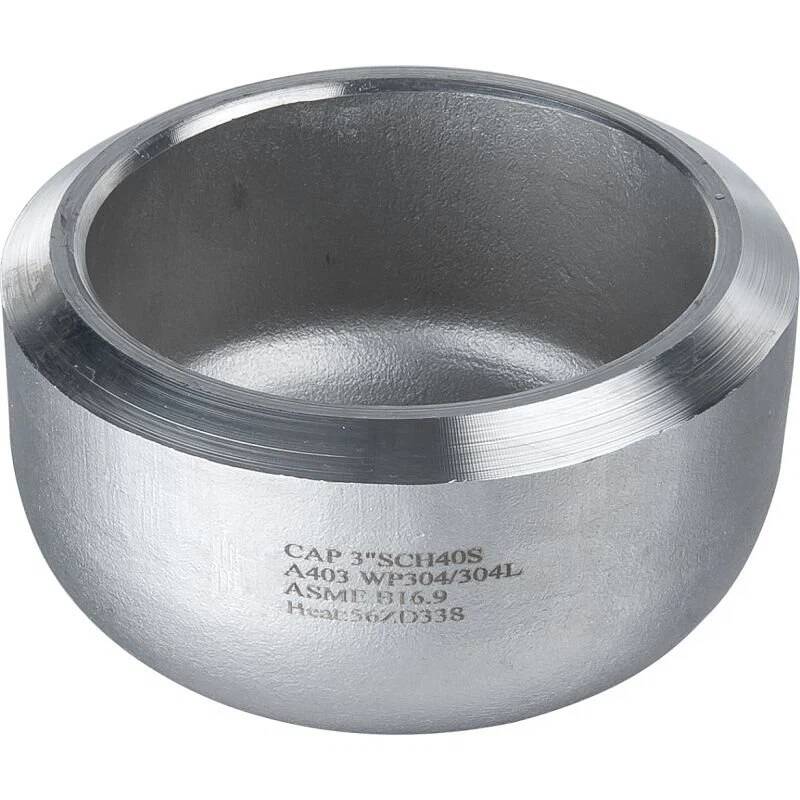

Korrózióálló rozsdamentes acél BW sapka csővégek tömítéséhez

Áttekintés

A korrózióálló, rozsdamentes acél BW (tomphegesztés) kupak egy tartós csőszerelvény, amelyet arra terveztek, hogy tartósan lezárja a tompahegesztett csővezetékek végeit durva, korrozív környezetben. Ez a 304-es vagy 316-os rozsdamentes acélból készült sapka varratmentes kialakítással és tompahegesztési végekkel (ANSI B16.25 kompatibilis) biztosítja a szivárgásmentes teljesítményt és a szerkezeti integritást a nagynyomású rendszerekben.

Jellemzők

Prémium anyag és kivitel:

Varrat nélküli rozsdamentes acél (304/316), kupola alakú (elliptikus vagy tányér alakú) a nyomás egyenletes elosztása érdekében, 3000 PSI-ig terjedő üzemi nyomásra (316 rozsdamentes acél, 160-as ütemterv).

Tompahegesztésű végek ferde élekkel (37,5°) teljes áthatolású hegesztésekhez, megfelelnek az ASME B16.9 szabványnak és alkalmasak kritikus csővezeték-lezárásra.

Környezeti Ellenállás:

A 316-os rozsdamentes acél változat 3,5% molibdénnel ellenáll a tengervízben, kloridokban és szulfidokban való lyukadásnak, passzivált felülettel pedig 50%-kal meghosszabbítja az élettartamot tengeri környezetben.

Hőmérséklet tartomány: -250°C és 800°C között, alkalmas kriogén LNG terminálokhoz és magas hőmérsékletű kemence kipufogó vezetékekhez.

Telepítés és megfelelőség:

Elérhető 1" és 48" NPS méretben, falvastagsággal, amely megfelel a csővezeték ütemezésének (40/80/160), biztosítva a kompatibilitást az ASME B31.3 folyamatcsövek kódjaival.

Választható hőkezelés (feszültségmentesítés) vastag falú kupakokhoz a hegesztés okozta feszültségek kiküszöbölésére magas hőmérsékletű alkalmazásoknál.

Minőségellenőrzés:

100%-os hidrosztatikus tesztelés (1,5x MAWP) és méretvizsgálat, anyagtanúsítványokkal (MTC) biztosítva a nyomon követhetőséget a szabályozott iparágakban.

Alkalmazás

Tökéletes csővégek állandó tömítésére extrém környezetben:

Olaj és gáz tengeri: Felhagyott kútfejek és tenger alatti csővezeték végpontjainak lezárása 316 rozsdamentes acéllal, amely megfelel a NACE MR0175 szabványnak, savanyú gázkörnyezetben.

Vegyi üzemek: Korrozív folyadékvezetékek lezárása tárolótartályokban és reakcióedényekben, megfelel az OSHA veszélyes anyagok elszigetelésére vonatkozó szabványainak.

Áramtermelés: Gőzvezeték végpontjainak tömítése turbina bypass rendszerekben, 304 rozsdamentes acéllal, amely 550°C-on 10+ évig ellenáll az oxidációnak.

Tengerészmérnökség: A hajótest áttöréseit és a ballaszttartály kimeneteit tömíti, 316 rozsdamentes acéllal, amely állandóan elmerül a sós vízben.

GYIK

K: Mi a különbség a kupak és a vakkarima között??

V:A kupak közvetlenül a csővégre van hegesztve, míg a vakkarima csavarozott és újrafelhasználható. A kupakok állandóak, a karimák levehetők.

K: Használható-e a kupak ideiglenes csővezeték lezárására?

V:Igen ám, de tartós hegesztés javasolt; ideiglenes lezáráshoz válasszon vakkarimát vagy kivehető dugós hegesztőnyílást.

K: Hogyan biztosítható a megfelelő hegesztési behatolás vastag falú sapkák esetén?

V:Használja a GTAW-t (TIG) többszörös menetes hegesztéssel, biztosítva, hogy minden egyes menet 100%-os behatolást érjen el, amint azt radiográfiás vizsgálat (RT) igazolja.

K: Léteznek-e tűzbiztos kialakítású sapkák gyúlékony környezetben??

V:Igen.
