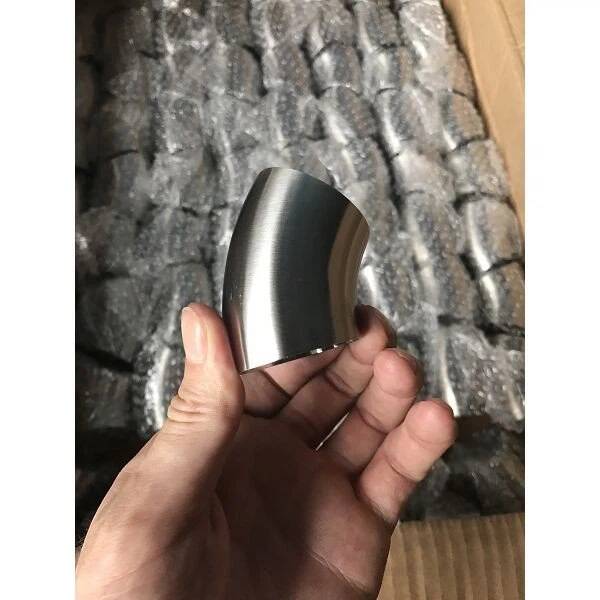

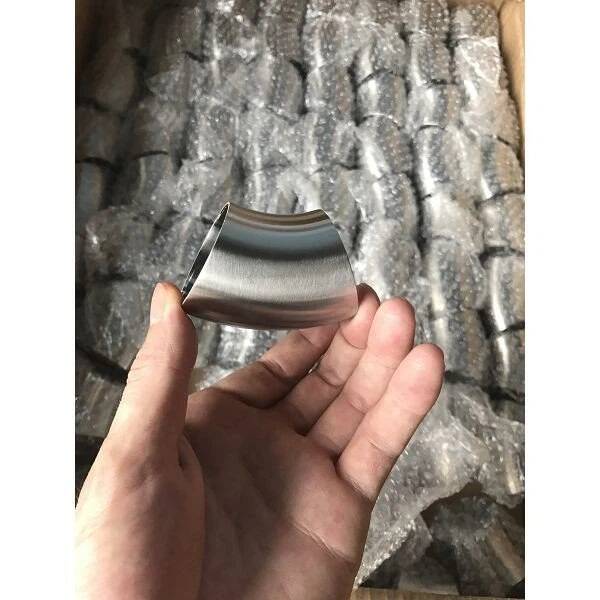

Rozsdamentes acél szaniter 45°-os könyök

Termékleírás

A LIANHE rozsdamentes acél szaniter 45°-os könyökcsövet úgy tervezték, hogy 45 fokkal változtassa meg az áramlás irányát egészségügyi és higiéniai csőrendszerekben. Sima ívelt szerkezete segít fenntartani a hatékony folyadékmozgást, miközben csökkenti a szükségtelen turbulenciát és nyomásveszteséget.

A korrózióálló rozsdamentes acélból készült egészségügyi könyök alkalmas élelmiszerek, italok, tejtermékek, ivóvíz, gyógyszeripari, biotechnológiai és egyéb kompatibilis higiéniai feldolgozási alkalmazásokhoz.

Hosszú és rövid típusú konfigurációk állnak rendelkezésre a különböző csővezeték-elrendezésekhez és a telepítési helyigényekhez. Többféle méretben, falvastagságban, rozsdamentes acél minőségben, méretszabványban, felületkezelésben és testreszabott jelölésben szállítható az ügyfél specifikációi szerint.

Műszaki előírások

Termék neve:Rozsdamentes acél szaniter 45°-os könyök

Mérettartomány:DN15–DN300

Könyökszög:45 fok

Elérhető falvastagságok:1,5 mm, 1,65 mm, 2,0 mm, 3,0 mm és 4,0 mm

A falvastagság a kiválasztott mérettől, méretszabványtól, csatlakozási méretektől, működési feltételektől és a projekt követelményeitől függően változik.

Elérhető anyagok:

• SS304 és S30408

• SS304L és S30403

• SS316 és SUS316

• SS316L és S31603

Alkalmazandó szabványok:3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 és JIS G 3447

Elérhető konfigurációk:Hosszú típus és rövid típus

Termékjelölés:LOGO–Méret–Anyag. A termékek a vásárlói igények szerint jelölhetők is.

Felületkezelés:Belső és külső polírozás, 320 szemcsenagyságig

Szabványos csomagolás:Műanyag csomagolások, export kartonok, szőtt zacskóvédő és fa tokok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015 és a vonatkozó termékek CE-dokumentációja

Márka:LIANHE

HS kód: 7307290000

Származási hely:Wenzhou, Zhejiang, Kína

A végső méretet, falvastagságot, anyagminőséget, végméreteket, felületi minőséget és az alkalmazandó szabványt a tervezett alkalmazásnak és a csővezeték-összetevőknek megfelelően meg kell erősíteni.

Termék alkalmazások

A rozsdamentes acél 45 fokos egészségügyi könyök használható higiénikus feldolgozási és folyadékátviteli rendszerekben, beleértve:

• Ivóvíz rendszerek

• Tejfeldolgozó csővezetékek

• Tejtermelő berendezések

• Sör- és sörfőző rendszerek

• Italfeldolgozó sorok

• Folyékony élelmiszer-előállító berendezések

• Gyógyszer-feldolgozó rendszerek

• Biotechnológiai létesítmények

• Kozmetikai gyártó berendezések

• Helyben tisztítható csőrendszerek

• Egészségügyi tartályok és edények

• Általános higiéniai folyadékátviteli alkalmazások

A 45 fokos ív fokozatos változást biztosít a csővezeték irányában, és ott használható, ahol szükségtelen a 90 fokos fordulat, vagy ahol a csőelrendezés simább irányátmenetet igényel.

Megrendelés előtt az ügyfeleknek meg kell erősíteniük a rozsdamentes acél minőségének kompatibilitását a szállított közeggel, az üzemi hőmérséklettel, a rendszernyomással, a tisztítószerekkel és a higiéniai eljárásokkal.

A termék előnyei

1. Sima 45 fokos áramlási irányváltás

2. Kiváló korrózió- és oxidációállóság

3. Hosszú működési élettartam

4. Sima belső felület alacsony áramlási ellenállással

5. Csökkentett turbulencia az élesebb irányváltozásokhoz képest

6. Tartós és újrahasznosítható rozsdamentes acél konstrukció

7. Kényelmes telepítés és karbantartás

8. Hosszú és rövid típusú konfigurációk állnak rendelkezésre

9. Többféle rozsdamentes acélminőség kapható

10. Alkalmas kompatibilis higiénikus feldolgozórendszerekhez

11. Polírozott külső és belső felületek

12. Egyedi jelölések és csomagolás támogatott

A sima belső felület segít csökkenteni a technológiai maradványok felhalmozódását, és kényelmesebbé teszi a rutinszerű tisztítást. Ez támogatja azokat az alkalmazásokat, ahol fontos a higiénia, a tisztaság és a termék tisztasága.

A tényleges egészségügyi teljesítmény a teljes csőrendszertől függ, beleértve a termék geometriáját, felületi érdességét, hegesztési minőségét, tömítőelemeit, vízelvezetési feltételeit, beépítési eljárásait és tisztítási folyamatait.

Hosszú és rövid típusú opciók

Hosszú típus

A hosszú típusú konfiguráció nagyobb hajlítási sugarat és fokozatosabb irányváltást biztosít. Segíthet csökkenteni a turbulenciát és a nyomásveszteséget olyan alkalmazásokban, ahol elegendő beépítési hely áll rendelkezésre.

Rövid típus

A rövid típusú konfiguráció szűk beépítési hellyel rendelkező csőelrendezésekhez alkalmas. Kompakt méretei leegyszerűsíthetik a berendezések és egyéb csővezeték-alkatrészek körüli útvonalválasztást.

A pontos középvonal sugarát és méretkülönbségét a hosszú és rövid változatok között a kiválasztott szabvány és termékrajz szerint kell ellenőrizni.

Dimenziós szabványok

A rendelkezésre álló méretszabványok közé tartozik a 3-A, SMS, IDF, DIN 11850/11851, ISO 2037, BS 4825 és JIS G 3447.

Ezek a szabványok különböző külső átmérőket, falvastagságokat, hajlítási sugarakat, középvonal-méreteket, végméreteket, tűréseket és felületi követelményeket határozhatnak meg.

Előfordulhat, hogy a különböző szabványok szerint gyártott termékek közvetlenül nem cserélhetők fel, még akkor sem, ha névleges méretük hasonlónak tűnik.

Az ügyfeleknek árajánlatkéréskor meg kell adniuk a pontos szabványt, a méretet, a falvastagságot, a hajlítási sugarat, a végméreteket és az illesztési csőadatokat.

Csere- vagy karbantartási projektekhez műszaki rajzok vagy fizikai minták ajánlottak a meglévő egészségügyi csőrendszerrel való kompatibilitás ellenőrzésére.

Felületkezelés

A belső és külső felületek polírozhatók egy 320-as szemcsefinomságú eljárással.

A polírozott felület javítja a termék tisztaságát, megjelenését, korrózióállóságát és a folyamati maradványok felhalmozódásával szembeni ellenállást.

Ha egy projektben meghatározott felületi érdesség szükséges, a szükséges Ra értéket és a mérési helyet külön kell megadni. A polírozó szemcsemegjelölés önmagában nem garantálja a rögzített Ra értéket.

Kiegészítő polírozás, passziválás, tisztítás vagy felületkezelési ellenőrzés a projekt követelményeinek megfelelően megoldható.

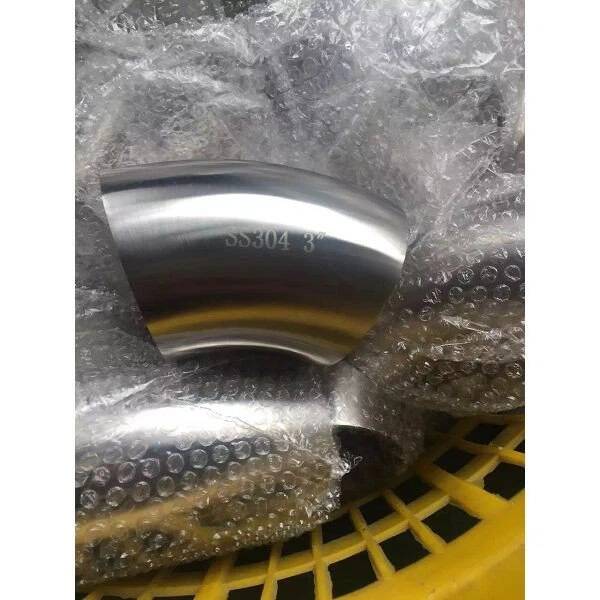

Termékjelölés

A szabványos termékjelölések a következőket tartalmazhatják:

• LIANHE logó

• Termék mérete

• Rozsdamentes acél anyagminőség

• A köteg vagy a nyomon követhetőségi információk, ha szükséges

Ügyféllogók, privát márkák, projektszámok, hőszámok és egyéb testreszabott jelölések alkalmazhatók a megerősített rendelési követelményeknek megfelelően.

Szállítási ellenőrzés

A termékeket szállítás előtt megvizsgálják. A szabványos szállítási ellenőrzés a következőkre terjed ki:

• Rozsdamentes acél anyagminőség

• Külső átmérő és falvastagság

• Könyökszög

• Hajlítási sugár és középvonal méretei

• Végméretek

• Belső és külső felület állapota

• A hegesztési megjelenés, adott esetben

• Hidrosztatikai vizsgálat, ahol szükséges

• Termékjelölések

• Mennyiségek és csomagolás

További ellenőrzési tételek a vonatkozó szabvány, a tervezett alkalmazás és a vevői követelmények szerint rendezhetők.

Gyári ellenőrzési jelentések és tanúsítványok

Az ellenőrzési jelentések és az alátámasztó minőségi dokumentumok a megerősített specifikációknak és a rendelési követelményeknek megfelelően szállíthatók, beleértve:

• EN 10204 3.1 Anyagvizsgálati tanúsítvány

• Nyersanyag vizsgálati bizonyítvány

• Radiográfiai vizsgálati jelentés, ha van

• Hidraulikus vizsgálati jelentés, ahol van

• Méretvizsgálati jelentés

• Felületi befejezési vizsgálati jelentés

• Harmadik fél által végzett vizsgálati jelentés

• Egyéb projektspecifikus minőségügyi dokumentumok

A szükséges ellenőrzési hatókört, a vizsgálati arányt, a dokumentációt, a felületkezelési követelményeket és a harmadik fél szemtanúi megállapodásait a gyártás előtt meg kell erősíteni.

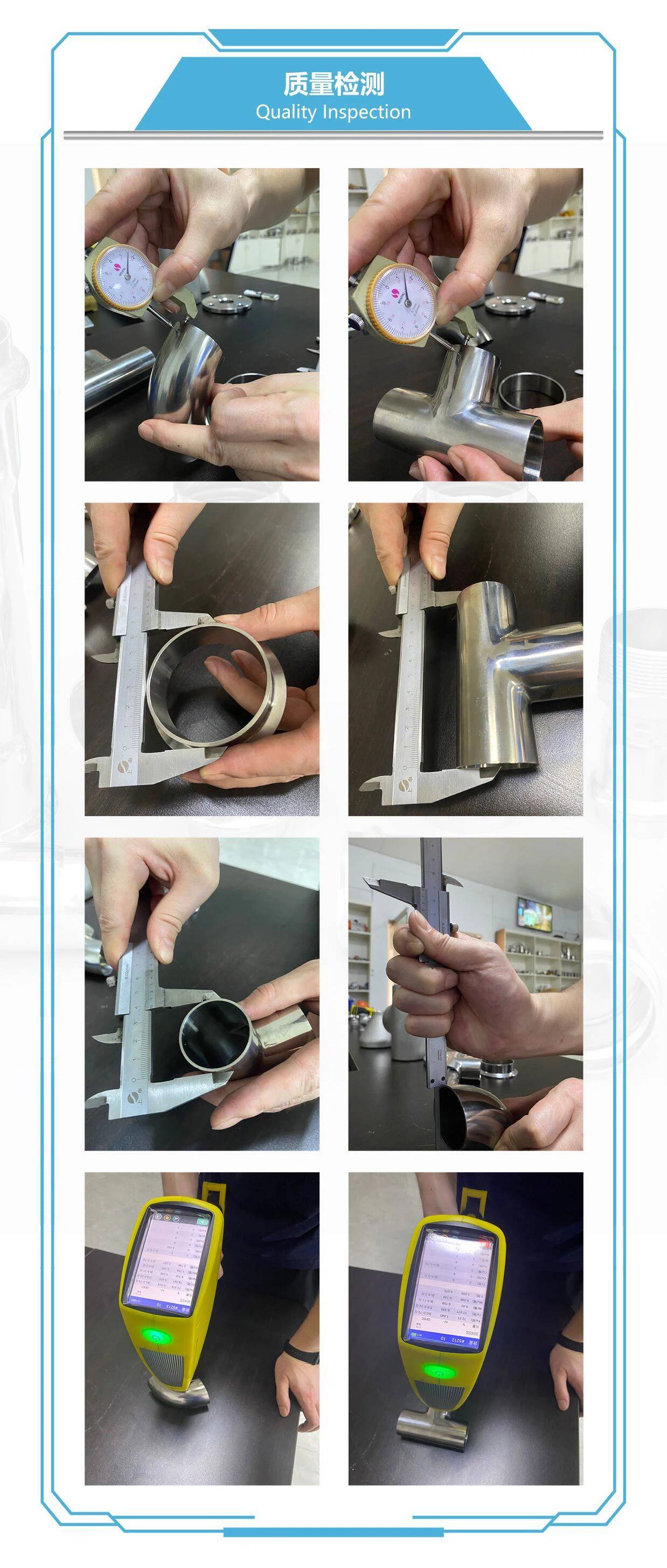

Termékminőség-ellenőrzés

A LIANHE folyamat közbeni és végellenőrzési eljárásokat alkalmaz a nyersanyag-előkészítés, vágás, alakítás, megmunkálás, hegesztés, felületkezelés, tesztelés, jelölés és csomagolás során.

A fő minőség-ellenőrzési eljárások a következők:

1. A beérkező alapanyagok külső átmérőjének, falvastagságának, anyagminőségének, dokumentációjának és felületi állapotának vizsgálata.

2. Nyersanyagok hosszának, vágási helyzetének és végállapotának ellenőrzése vágás után.

3. A külső átmérő, falvastagság, könyökszög, hajlítási sugár, végméretek és egyéb kritikus mérések ellenőrzése megmunkálás és alakítás után.

4. A hegesztési varrat méreteinek, a varrat megjelenésének, beállításának és felületi minőségének ellenőrzése hegesztés után, ahol lehetséges.

5. A belső és külső felületek ellenőrzése polírozás és egyéb felületkezelési eljárások után.

6. Hidrosztatikai vagy légtömörségi vizsgálat elvégzése a vonatkozó termék- és ellenőrzési követelmények szerint.

7. A termékjelölések, mennyiségek, csomagolóanyagok, címkék és szállítási jelek ellenőrzése a szállítás előtt.

A termékek a vonatkozó ellenőrzési eljárások elvégzése után jóváhagyásra kerülnek szállításra.

Csomagolás

Minden egészségügyi 45 fokos könyököt műanyag csomagolás véd, hogy csökkentse a pornak, nedvességnek, karcolásoknak és felületi szennyeződéseknek való kitettséget.

A termékeket ezután export kartondobozokba csomagolják, szükség esetén szőtt zsákos védelemmel csomagolják, és fadobozokba tömörítik nemzetközi szállításhoz.

Testreszabott kartondobozok, vásárlói logók, címkék, vonalkódok, raklapcsomagolás és egyéb exportcsomagolási megoldások biztosíthatók a megerősített követelmények szerint.

Minimális rendelési mennyiség és készlet

Minimális rendelési mennyiség:Általában 5-10 darab, a termék méretétől, anyagától, méretszabványától és aktuális készletétől függően.

Számos szokásos termékhez és gyakran kért mérethez tartunk készletet. A kiválasztott termékek akár 5000 darabot is tartalmazhatnak.

Mivel a készletszintek folyamatosan változnak, ajánlatkéréskor újra meg kell erősíteni a tényleges készletmennyiséget és az azonnali szállítási elérhetőséget.

Minták és árajánlat

Ingyenes minták:A minták ingyenesen biztosíthatók a méretellenőrzéshez és a minőségértékeléshez. A nemzetközi expressz kézbesítés díjait általában a címzett fizeti.

Árajánlat ideje:Általában három munkaórán belül a teljes méret, anyag, méretszabvány, falvastagság, mennyiség és szállítási adatok kézhezvétele után.

Az árajánlat érvényessége:Általában 3–7 nap, a rozsdamentes acél alapanyagáraktól, az árfolyamoktól és az aktuális piaci feltételektől függően.

Szállítási idő

A raktárról elérhető normál méretű termékeket általában 3-7 napon belül szállítjuk.

Az új gyártást igénylő megrendelések általában körülbelül 25 napot vesznek igénybe. A tényleges szállítási ütemterv a kiválasztott mérettől, anyagtól, méretszabványtól, rendelési mennyiségtől, ellenőrzési követelményektől, csomagolástól és az aktuális gyári gyártási tervtől függ.

Értékesítés utáni szolgáltatás

Szabványos termékminőségi garanciaidőnk egy év.

Ha a garanciális időszak alatt a gyártáshoz kapcsolódó minőségi probléma megerősítést nyer, csapatunk kivizsgálja az okot, és megfelelő műszaki vagy értékesítés utáni megoldást kínál.

Az ügyfeleknek meg kell adniuk a rendelési számot, a termék méretét, az anyagminőséget, a méretszabványt, a falvastagságot, a beépítési feltételeket, a szállított közeget, valamint a vonatkozó fényképeket vagy videókat a műszaki értékelés elősegítése érdekében.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
