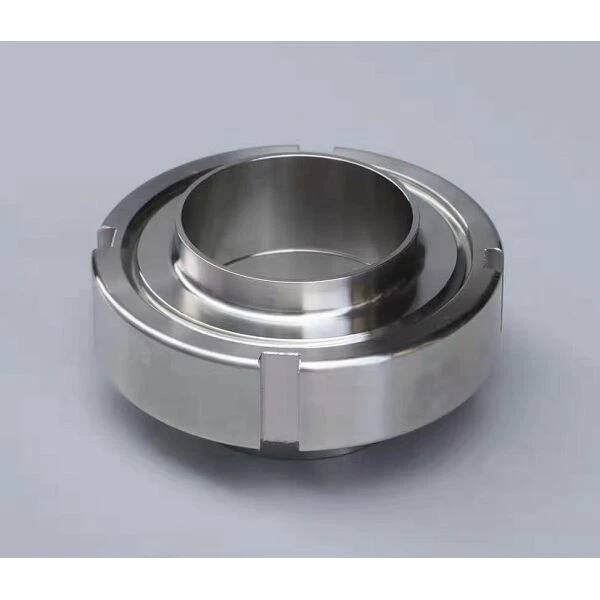

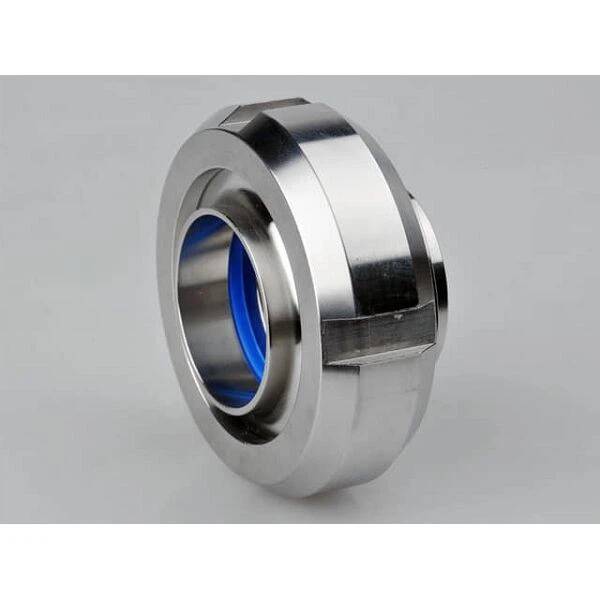

Rozsdamentes acél egészségügyi szövetség

Termékleírás

A LIANHE Stainless Steel Sanitary Union úgy lett kialakítva, hogy biztonságos, higiénikus és leszerelhető csatlakozást biztosítson a szaniter csőrendszerekben. Többkomponensű szerkezete lehetővé teszi a csővezeték szakaszok és berendezések csatlakoztatását, leválasztását, ellenőrzését, tisztítását vagy cseréjét a környező csőrendszer jelentős módosítása nélkül.

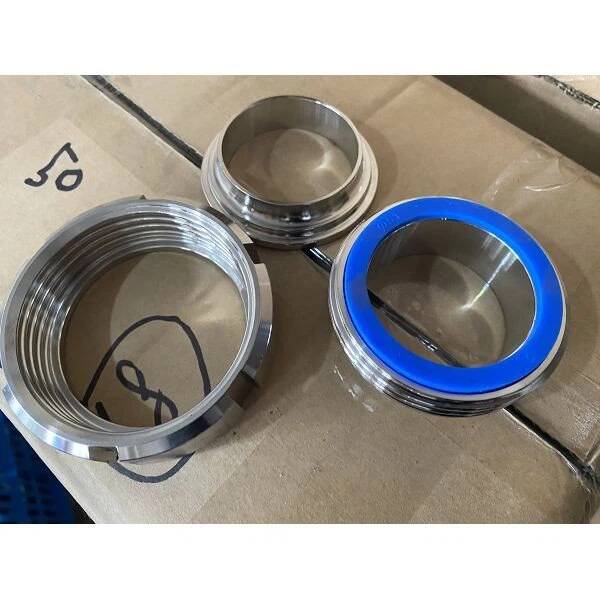

A higiéniai egység egy anyából, apa részből, bélésből és tömítésből áll. Helyes összeszerelés esetén ezek az alkatrészek stabil mechanikai kapcsolatot hoznak létre, és összenyomják a tömítést a megbízható tömítési teljesítmény érdekében.

A precíziós alakítással és megmunkálással gyártott termék SS304, SS316, SS304L és SS316L kivitelben kapható. Számos csatlakozási lehetőség, méretszabvány, felületkezelés és tömítési konfiguráció áll rendelkezésre a különböző egészségügyi feldolgozási követelmények teljesítéséhez.

A sima belső felület és a korrózióálló rozsdamentes acél konstrukció alkalmassá teszi az uniót ivóvíz, tejtermékek, sör, italok és más kompatibilis élelmiszer-minőségű közegek tárolására.

Műszaki előírások

Termék neve:Rozsdamentes acél egészségügyi szövetség

Mérettartomány:1/4"–4" (DN10–DN100)

Elérhető anyagok:SS304, SS316, SS304L és SS316L

Alkalmazandó szabványok:3-A, SMS, IDF, DIN 11850/11851, ISO és RTJ konfigurációk

Gyártási folyamat:Formázás és precíziós megmunkálás

A termék összetevői:

• Union Nut

• Férfi rész

• Bélés

• Tömítés

Csatlakozási lehetőségek:Hegesztési vég, Befogóvég és Menetes vég

Felülettisztítás:Zsírtalanítás és tisztítás

Belső felület érdessége:Ra 0,4-0,8 μm

Külső felület érdessége:Ra 0,8-1,6 μm

Termékjelölés:LOGO–Méret–Anyag–Szabvány. Vevői logók, privát márkák, köteginformációk és egyéb testreszabott jelölések egyedi igényeknek megfelelően alkalmazhatók.

Szabványos csomagolás:Buborékfólia vagy műanyag csomagolás, export kartondobozok, szőtt zacskóvédelem és fa tokok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015 és a vonatkozó termékek CE-dokumentációja

Márka:LIANHE

HS kód: 7307290000

Származási hely:Wenzhou, Zhejiang, Kína

A végső méreteket, a csatlakozás típusát, a menetspecifikációt, a tömítés anyagát, a felületi érdességeket és a méretszabványt a tervezett alkalmazásnak és a csővezeték-összetevőknek megfelelően meg kell erősíteni.

Alkalmazható média

A rozsdamentes acél egészségügyi egység használható kompatibilis egészségügyi és élelmiszer-minőségű közegekkel, beleértve:

• Ivóvíz

• Tej és tejtermékek

• Sör

• Italok

• Folyékony élelmiszeripari termékek

• Egyéb kompatibilis higiéniai technológiai közeg

Megrendelés előtt az ügyfeleknek meg kell erősíteniük a rozsdamentes acél minőség és a tömítés anyagának kompatibilitását a szállított közeggel, a rendszernyomással, az üzemi hőmérséklettel, a tisztítószerekkel és a higiéniai eljárásokkal.

Gyógyszeripari, biotechnológiai, élelmiszeripari, tejipari, sörfőzési vagy egyéb nagy tisztaságú alkalmazások esetén további anyagok nyomonkövethetőségére, felületi dokumentációra, tesztelésre vagy tanúsításra lehet szükség.

Termék alkalmazások

A rozsdamentes acél szaniter csatlakozó olyan alkalmazásokhoz alkalmas, amelyekben eltávolítható csatlakozás szükséges a szaniter csövek, szelepek, tartályok, szivattyúk, műszerek és feldolgozó berendezések között.

Tipikus alkalmazások a következők:

• Tejfeldolgozó rendszerek

• Sör- és sörfőző berendezések

• Italgyártó sorok

• Ivóvíz rendszerek

• Élelmiszer-feldolgozó berendezések

• Gyógyszer-feldolgozó rendszerek

• Biotechnológiai létesítmények

• Kozmetikai gyártó berendezések

• Helyben tisztítható rendszerek

• Egészségügyi tartályok és edények

• Szivattyú és szelep csatlakozások

• Általános higiéniai folyadékszállító rendszerek

A levehető szerkezet kényelmesebbé teszi az ellenőrzést, karbantartást, tisztítást és a berendezés cseréjét. Különösen hasznos olyan helyeken, ahol rendszeres szétszerelésre van szükség.

A termék előnyei

1. Kiváló korrózió- és oxidációállóság

2. Hosszú működési élettartam

3. Sima belső felület alacsony áramlási ellenállással

4. Tartós és újrahasznosítható rozsdamentes acél konstrukció

5. Kényelmes telepítés, szétszerelés és karbantartás

6. Csökkentett teljes telepítési és karbantartási költségek

7. Higiénikus felépítés kompatibilis szaniter alkalmazásokhoz

8. Több csatlakozási mód is elérhető

9. Cserélhető tömítő tömítés

10. Precíziósan megmunkált illeszkedő felületek

11. Többféle rozsdamentes acélminőség kapható

12. Egyedi jelölések és csomagolás támogatott

Az összekötő szerkezet lehetővé teszi a csővezeték csatlakozásának kinyitását a szomszédos cső elvágása nélkül. Ez segít leegyszerűsíteni a rutinszerű tisztítást, ellenőrzést, a berendezés karbantartását és az alkatrészek cseréjét.

A megfelelő beállítás, a tömítés kiválasztása, összeszerelése és meghúzása elengedhetetlen a megbízható tömítéshez. A túlzott vagy egyenetlen meghúzás károsíthatja a tömítést vagy befolyásolhatja a csatlakozás beállítását.

Termékösszetevők

Union Nut

A hollandi anya biztosítja az összeszerelt alkatrészek összetartásához szükséges mechanikai erőt. Menetét és érintkezési felületeit tisztán és sérülésmentesen kell tartani a szerelés során.

Férfi rész

A csatlakozódugó egyik oldalát az apa alkatrész alkotja, és a kiválasztott méretszabványnak és csatlakozási módnak megfelelően készül.

Bélés

A bélés a csatlakozás ellentétes oldalát képezi, és segít a tömítés elhelyezésében és összenyomásában a csatlakozás összeszerelésekor.

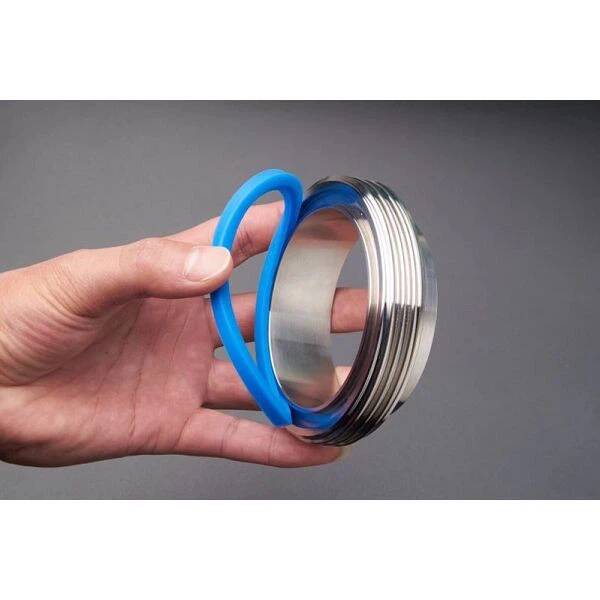

Tömítés

A tömítés létrehozza a tömítő felületet az aparész és a bélés között. Anyagát a szállított közeg, az üzemi hőmérséklet, a nyomás, a higiéniai követelmények és a tisztítási eljárás szerint kell kiválasztani.

Csatlakozási lehetőségek

Hegesztett végű csatlakozás

A hegesztési vég konfigurációt kompatibilis rozsdamentes acélcsőhöz való állandó csatlakozásra tervezték. A hegesztési eljárásokat, a töltőanyagokat, a hőszabályozást, a felület-előkészítést és a hegesztési utókezelést a rozsdamentes acél minőségének és a vonatkozó egészségügyi követelményeknek megfelelően kell kiválasztani.

Clamp-End csatlakozás

A szorítóvég konfigurációja támogatja a kényelmes össze- és szétszerelést. A kompatibilis bilincseket, érvéghüvelyeket és tömítéseket a vonatkozó méretszabvány szerint kell kiválasztani.

Menetes végű kapcsolat

A menetes végű konfiguráció lehetővé teszi, hogy a csatlakozás kompatibilis menetes csővezeték-alkatrészekkel csatlakozzon. Megrendelés előtt meg kell erősíteni a menet típusát, átmérőjét, menetemelkedését, tömítési szerkezetét és az alkalmazandó szabványt.

Felületkezelés

A termékeket megmunkálás után zsírtalanítják és megtisztítják. A belső felület Ra 0,4-0,8 μm, míg a külső felület Ra 0,8-1,6 μm érdességgel szállítható.

Az ellenőrzött belső felületkezelés javítja a tisztaságot és csökkenti a folyamati maradványok felhalmozódását. A megrendelésben meg kell adni a szükséges Ra értéket és a mérési helyet.

Nagy tisztaságú vagy speciális egészségügyi alkalmazásokhoz az ügyfelek további polírozást, felületi érdesség-vizsgálatot, tisztítást vagy passziválást kérhetnek a projekt követelményei szerint.

Termékjelölés

A szabványos termékjelölések a következőket tartalmazhatják:

• LIANHE logó

• Termék mérete

• Rozsdamentes acél anyagminőség

• Alkalmazható méretszabvány

• A köteg vagy a nyomon követhetőségi információk, ha szükséges

Ügyféllogók, privát márkák, projektszámok, hőszámok és egyéb testreszabott jelölések alkalmazhatók a megerősített rendelési követelményeknek megfelelően.

Csomagolás

Minden egyes egészségügyi egység buborékfóliával vagy műanyag csomagolással van védve, hogy csökkentse a pornak, nedvességnek, karcolásoknak és felületi szennyeződéseknek való kitettséget.

A termékeket ezután export kartondobozokba csomagolják, szükség esetén szőtt zacskóvédővel csomagolják, és fadobozokba tömörítik nemzetközi szállításhoz.

Testreszabott kartondobozok, vásárlói logók, címkék, vonalkódok, raklapcsomagolás és egyéb exportcsomagolási megoldások biztosíthatók a megerősített követelmények szerint.

Árajánlat és szállítás

Árajánlat ideje:Általában három munkaórán belül a teljes méret, anyag, szabvány, csatlakozási típus, tömítés, mennyiség és szállítási információk kézhezvétele után.

Az árajánlat érvényessége:Általában 3–7 nap, a rozsdamentes acél alapanyagáraktól, az árfolyamoktól és az aktuális piaci feltételektől függően.

Szállítási idő:A raktárról elérhető normál méretű termékeket általában 3-7 napon belül szállítjuk. Az új gyártást igénylő megrendelések általában körülbelül 25 napot vesznek igénybe.

A tényleges szállítási ütemterv a kiválasztott mérettől, anyagtól, méretszabványtól, csatlakozási módtól, tömítéstől, rendelési mennyiségtől, ellenőrzési követelményektől és az aktuális gyári gyártási tervtől függ.

Szolgáltatásaink

1. A nemzetközi piacok széleskörű ismerete és a különböző szaniter csővezetéki követelmények kielégítésének képessége.

2. Közvetlen gyártás saját gyárunkból Wenzhouban, Zhejiangban, Kínában.

3. Egy tapasztalt műszaki és gyártási csapat az állandó termékminőség megőrzésére összpontosított.

4. Hatékony gyártási és költségszabályozási rendszerek, amelyek versenyképes gyári árakat biztosítanak.

5. Széleskörű tapasztalat egészségügyi termékek gyártásában, minőségirányításában és nemzetközi értékesítésében.

Az OEM és a testreszabott gyártás támogatható az ügyfél rajzai, minták, anyagkövetelmények, csatlakozási szabványok, termékjelölések, felületkezelési követelmények és csomagolási utasítások szerint.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
