Pneumatikus működtetésű 3 részes menetes golyóscsap ipari automatizáláshoz

Áttekintés

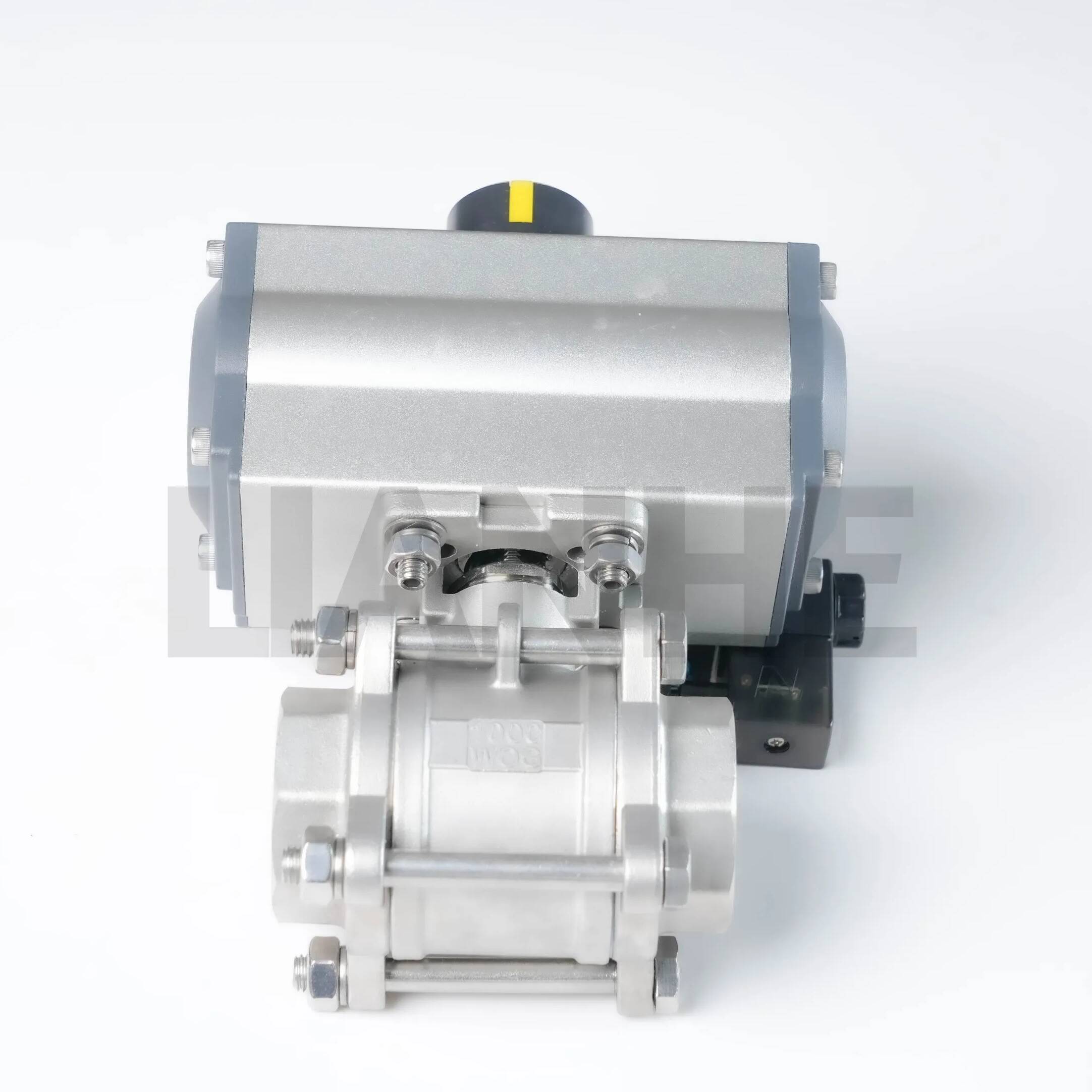

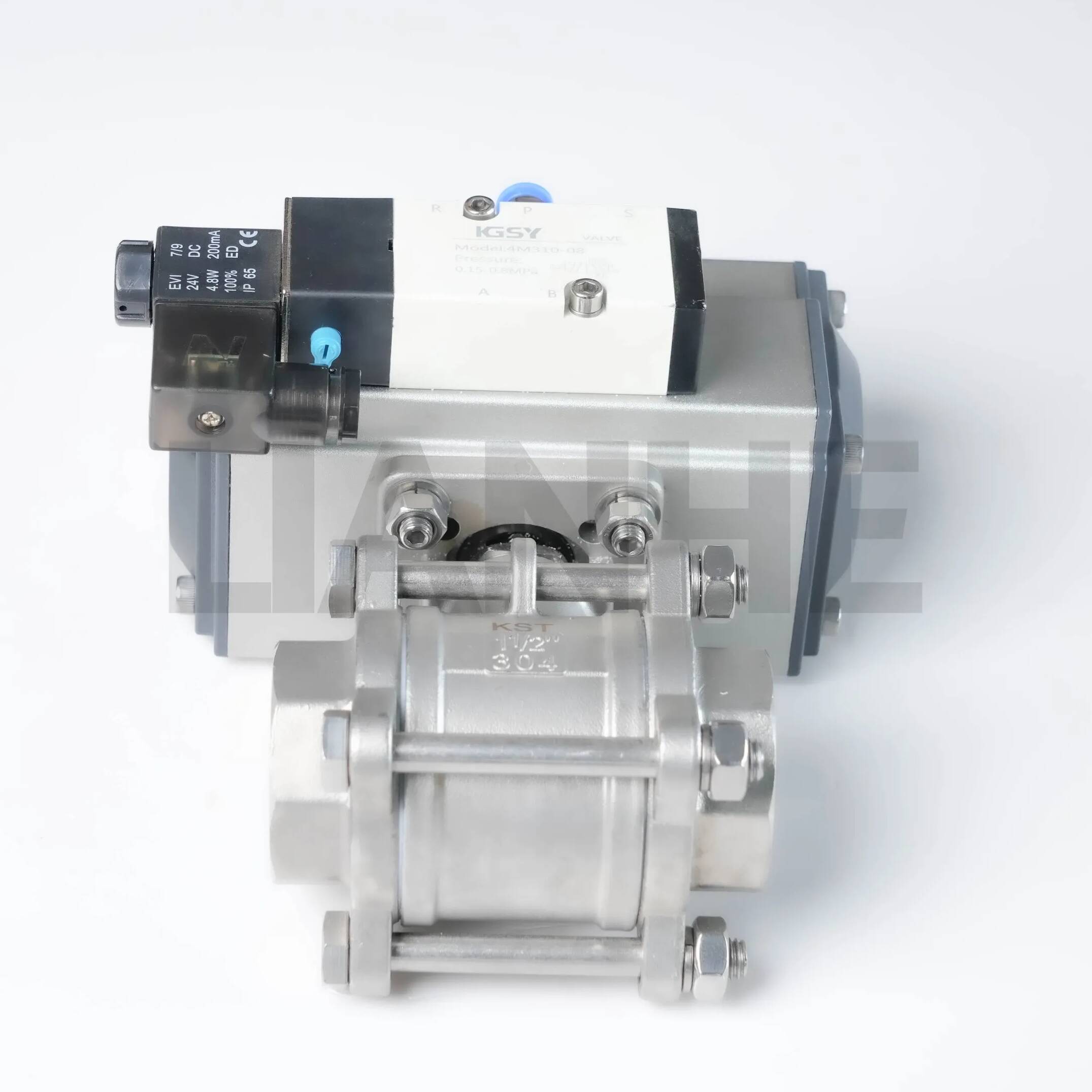

A pneumatikus működtetésű 3-részes menetes golyósszelep egy nagy megbízhatóságú áramlásszabályozási megoldás, amelyet az ipari automatizálási rendszerek gyors és hatékony működésére terveztek. Ez a 316-os rozsdamentes acélból készült szelep NPT menettel (ANSI B1.20.1) és pneumatikus működtetővel rendelkezik, amely gyors, 90°-os negyedfordulatú mozgást biztosít a be- és kikapcsoláshoz zord, korrozív környezetben.

Jellemzők

Pneumatikus működtetés előnyei:

Kettős működésű vagy rugóvisszatérítésű pneumatikus működtető (5-8 bar légnyomás), hibamentes működést (rugó-visszatérésű zár/nyit levegőveszteség esetén) és ≤3 másodperces ciklusidőt kínál 2"-os szelepeknél.

Az ISO 5211 rögzítőplatform biztosítja a kompatibilitást a globális hajtóművek márkáival (pl. Festo, SMC), opcionális pozicionálókkal az arányos áramlásszabályozáshoz.

Korrózióálló kivitel:

316-os rozsdamentes acél test (ASTM A316) 3,5% molibdéntartalommal, ellenáll a klorid lyukacsosodásnak tengeri és vegyi környezetben, passzivált felülettel, amely 30%-kal meghosszabbítja az élettartamot.

Az extrudálásgátló gyűrűvel ellátott PTFE-ülés buborékmentes elzárást biztosít (API 598) -40°C és 260°C közötti hőmérsékleten (RPTFE-ülés).

Precíziós menetes csatlakozások:

NPT külső/belső menet a biztonságos csőrögzítéshez, kompatibilis a 80-as ütemtervű csövekkel és nagy teherbírású szerelvényekkel, 80 N·m nyomatékkal a 2"-os szelepekhez, hogy ellenálljon a működtető erőknek.

A menetcsatlakozásoknál megerősített testvastagság (1,3-szoros szabvány) megakadályozza a deformációt a nagy ciklusú pneumatikus működés során.

Biztonság és megfelelőség:

Antisztatikus eszköz (rugóterhelésű) biztosítja az elektromos folytonosságot a gázalkalmazásoknál, csökkentve a statikus kisülés kockázatát gyúlékony környezetben.

Megfelel a NACE MR0175-nek a savanyú gázszolgáltatáshoz és az ATEX/IECEx-nek robbanásveszélyes környezetben való használatra (1/21-es zóna), opcionális lángelfogó készletekkel.

Alkalmazás

Ideális nagy sebességű, nagy megbízhatóságú ipari automatizáláshoz:

Olaj és gáz Upstream: Gyors lekapcsolás a kútfej-szabályozó rendszerekben és vegyszer-befecskendező vezetékekben, 316 rozsdamentes acél, amely ellenáll a H2S korróziónak savanyú gázmezőkben.

Ételek és italok: Higiénikus áramlásszabályozás a pasztőröző vezetékekben és a CIP (Clean-in-Place) rendszerekben, megfelel a 3-A egészségügyi szabványoknak a közvetlen élelmiszerekkel való érintkezésre.

Áramtermelés: Gőzleválasztók és kondenzvízvezetékek pneumatikus vezérlése kombinált ciklusú üzemekben, gyors működtetéssel, csökkenti a nyomáslökéseket a turbinarendszerekben.

Űrhajózási földi támogatás: Üzemanyag- és hidraulikafolyadék-szabályozás a repülőgép-karbantartó létesítményekben, pneumatikus működtetéssel, amely garantálja a hibamentes teljesítményt nagy magasságban.

GYIK

K: Milyen légnyomás szükséges a működtetőhöz?

V:Normál működés 6 bar nyomáson; minimum 5 bar, maximum 10 bar. Használjon nyomásszabályozót az egyenletes teljesítmény fenntartásához.

K: A szelep használható vákuumrendszerekben?

V:Igen, a PTFE ülés megbízható tömítést biztosít egészen 29" Hg-os vákuumig, bár a fém-fém ülések használata extrém vákuumviszonyok esetén ajánlott.

K: Hogyan lehet megakadályozni az indítószerkezet korrózióját part menti környezetben?

V:Válasszon epoxifestett alumínium házzal vagy rozsdamentes acél alkatrészekkel rendelkező hajtóművet, és szereljen be koaleszcens levegőszűrőt a nedvesség és a sórészecskék eltávolítására.

K: Mekkora az ajánlott légszűrő mérete az indítószerkezethez?

V:Használjon 5 μm-es névleges szűrőt, hogy megvédje az aktuátort a részecskeszennyeződéstől, biztosítva a zavartalan működést és a meghosszabbított élettartamot.
