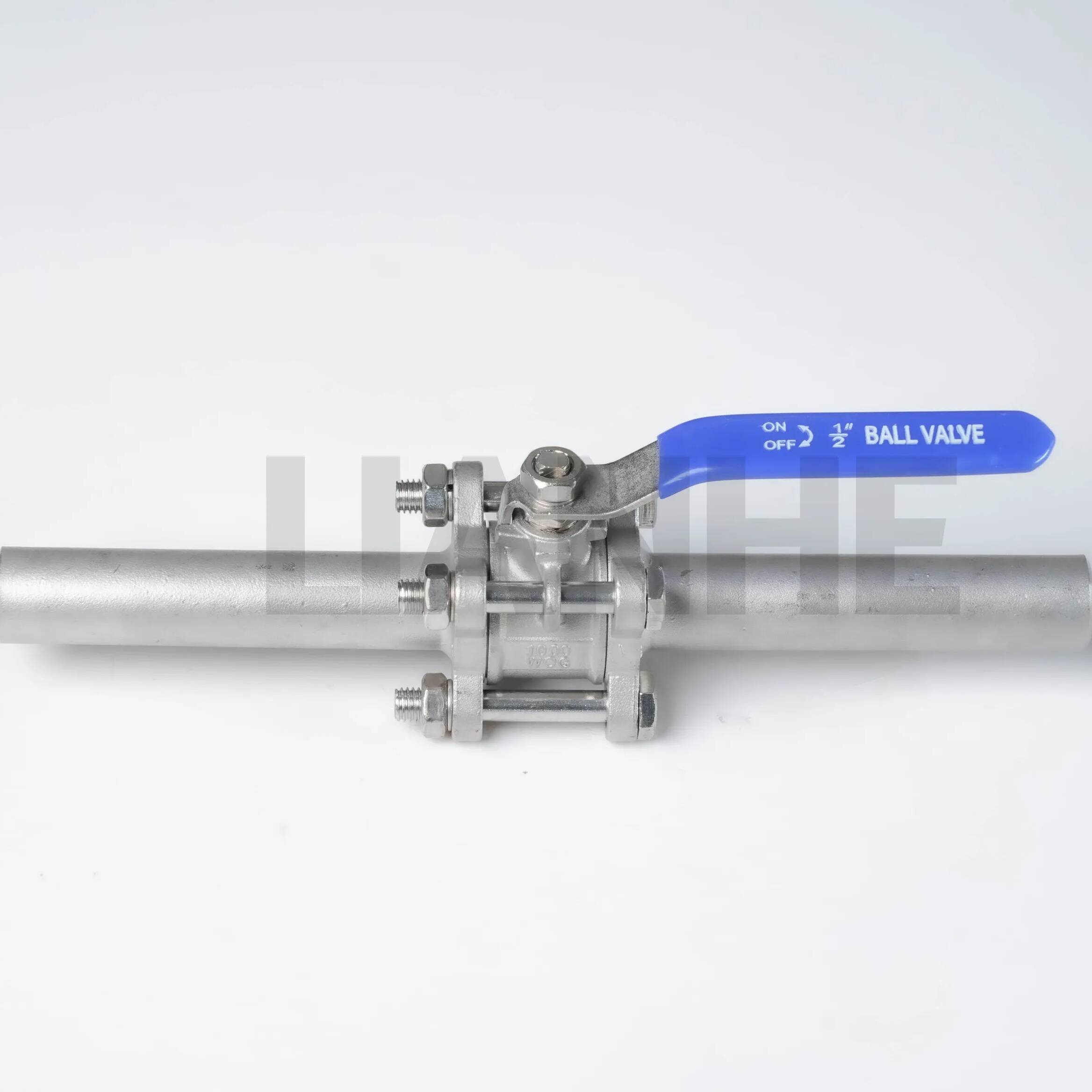

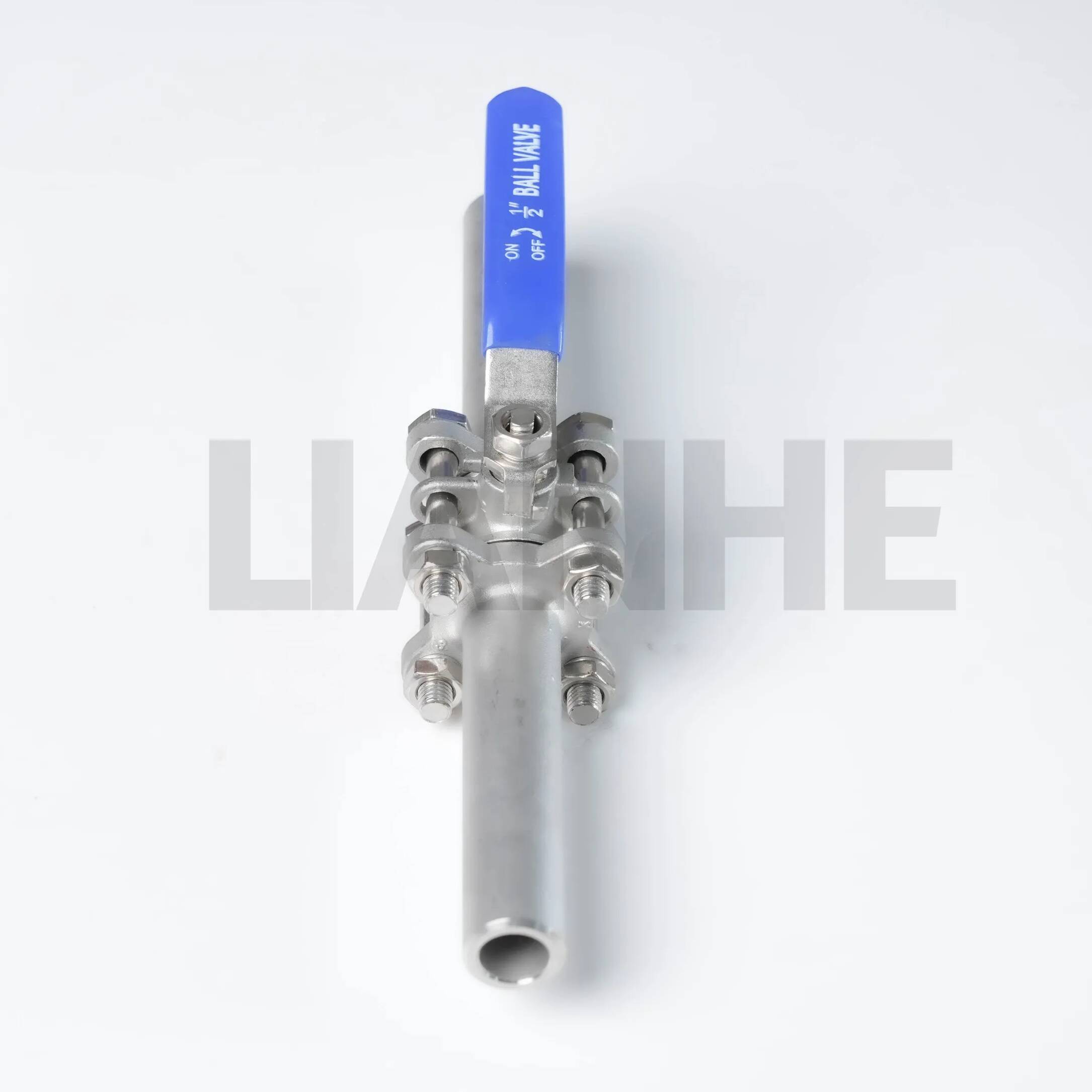

Hosszú típusú 3 részes hegesztett golyóscsap ipari csővezetékekhez

Áttekintés

A hosszú típusú 3 darabos hegesztési golyósszelep egy nagy teljesítményű ipari szelep, amelyet megbízható áramlásszabályozásra terveztek nagynyomású, magas hőmérsékletű csőrendszerekben. A háromrészes hegesztett testtel (ASTM A105 szénacél vagy A316 rozsdamentes acél) készült ez a szelep teljes furatú kialakítással és precíziós megmunkálású golyóval rendelkezik a nyomásesés minimalizálása és a szoros elzárás érdekében. A hosszú testű konfiguráció fokozott szerkezeti stabilitást és beállítást biztosít a hegesztett telepítésekhez, így ideális olyan nehéz alkalmazásokhoz, ahol a biztonság és a tartósság kritikus fontosságú.

Jellemzők

Robusztus háromrészes szerkezet:

Osztott karosszéria kialakítás tompahegesztési végekkel (ANSI B16.25) a könnyű karbantartás és a belső alkatrészek cseréje érdekében a csővezetékek leválasztása nélkül.

A hegesztett kötéseket 1,5-szeres MAWP (maximális megengedett üzemi nyomás) szerint tesztelték, hogy megakadályozzák a szivárgást erős vibrációs környezetben.

Teljes furatú áramlási hatékonyság:

A korlátlan áramlási út (amely megegyezik a csőátmérővel) csökkenti a turbulenciát és a nyomásveszteséget, 20%-kal magasabb Cv értékeket érve el, mint a szabványos csökkentett furatú szelepeknél.

A polírozott golyó (Ra ≤0,8 μm) és a PTFE ülék buborékmentes lezárást (API 598 szabvány) és alacsony üzemi nyomatékot (≤15 N·m 2"-os szelepeknél) biztosít.

Nagy teljesítményű anyagok:

Test: Szénacél (425°C-ig) vagy rozsdamentes acél (650°C-ig), kompatibilis a korrozív közegekkel, például savakkal, lúgokkal és tengervízzel.

Ülés: Megerősített PTFE, RPTFE vagy fém-fém (sztellit fedőréteg) opciók -46°C és 815°C közötti hőmérsékletekhez.

Biztonsági fejlesztések:

Beépített kifújásbiztos szár és antisztatikus eszköz (összekapcsolja a golyót a szárral a statikus töltés eloszlatása érdekében), megfelel az API 6D és az ISO 14313 biztonsági szabványoknak.

A zárható fogantyú (90°-os elmozdulás) megakadályozza az illetéktelen használatot, opcionális helyzetjelzővel a vizuális áramlás állapotához.

Alkalmazás

Ideális a pontos áramlásszabályozást igénylő ipari folyamatokhoz:

Olaj és Gáz: Be/ki vezérlés finomítói csővezetékekben, kútfejekben és petrolkémiai üzemekben, megfelel a NACE MR0175 szabványnak a savanyúgáz szolgáltatásra.

Áramtermelés: Hőerőművek gőz- és kondenzátumrendszerei, amelyek ellenállnak a nagynyomású gőznek (250 bar-ig) és a gyors hőmérséklet-változásoknak.

Vegyi feldolgozás: Korrozív folyadékkezelés vegyi reaktorokban és keverőrendszerekben, rozsdamentes acél változatokkal, amelyek megfelelnek az FDA 21 CFR Part 177 előírásának élelmiszeripari alkalmazásokhoz.

Vízkezelés: Nagy teljesítményű víz- és szennyvízvezetékek, amelyek megbízható elzárást biztosítanak a szivattyúk, szűrők és tárolótartályok számára.

GYIK

K: Milyen hegesztési szabványoknak felelnek meg a végek?

V: A tompahegesztésű végek megfelelnek az ANSI B16.25 és az ASME B31.3 szabványoknak, amelyek GTAW (TIG) és GMAW (MIG) hegesztési folyamatokhoz egyaránt alkalmasak.

K: A szelep beépíthető függőleges csővezetékekbe?

V: Igen, a három részből álló kialakítás bármilyen irányban lehetővé teszi a beszerelést, bár az üléskopás optimális eloszlásához vízszintes telepítés javasolt.

K: Mi a tipikus karbantartási intervallum?

V: Szokásos karbantartás (kenés, ülésellenőrzés) 12-24 havonta, a közeg korrozivitásától és a működési gyakoriságtól függően.

K: Rendelkezésre állnak tűzbiztos kivitelek?

V: Igen, opcionális tűzbiztos konstrukció (API 607 ​​kompatibilis) grafit tömítéssel és fém ülésekkel a vészleállító rendszerekhez.
