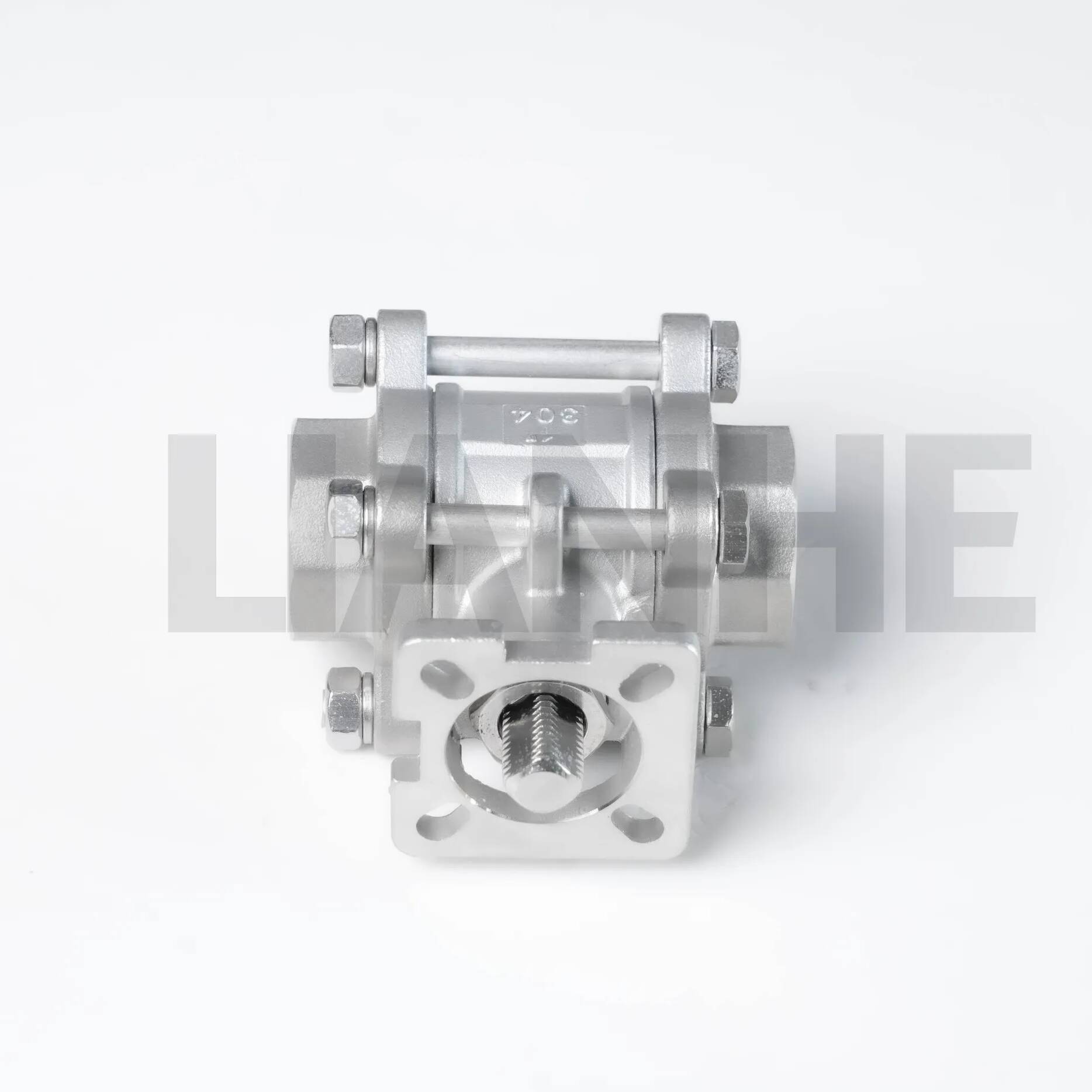

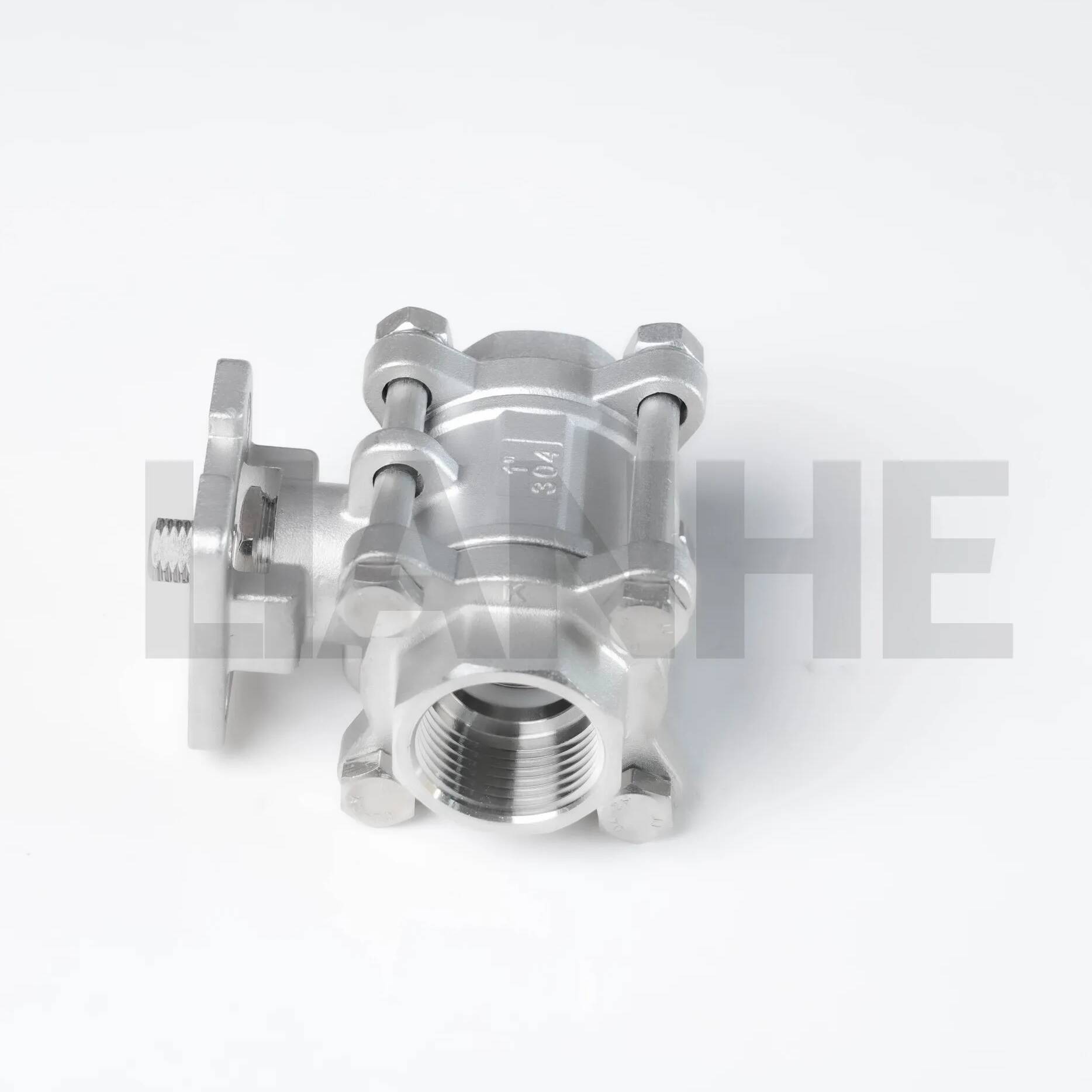

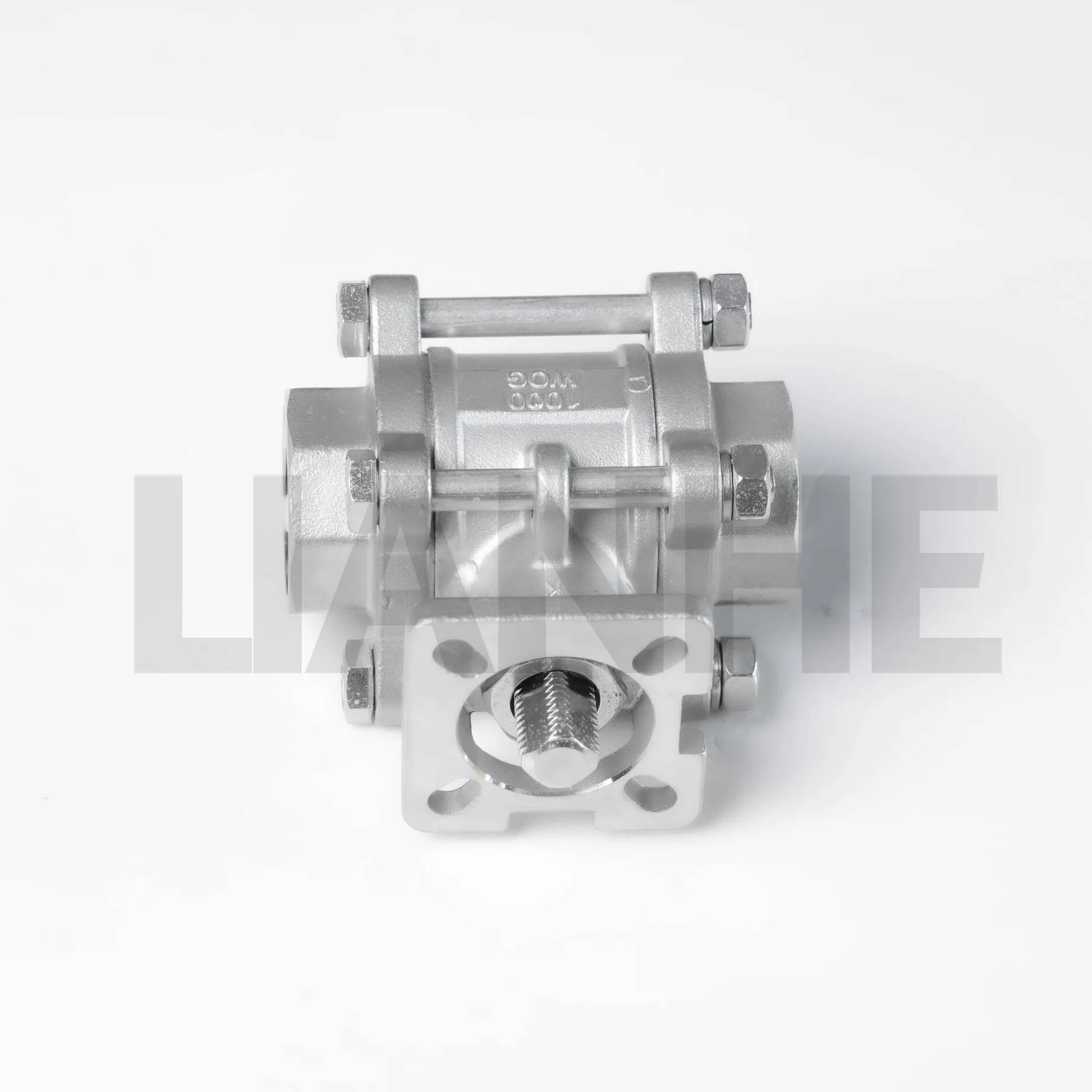

ISO 5211-kompatibilis 3 részes rozsdamentes acél menetes golyóscsap platformmal

Áttekintés

Az ISO 5211 szabványnak megfelelő 3 részes rozsdamentes acél menetes golyóscsap platformmal egy sokoldalú áramlásszabályozó megoldás, amelyet az ipari és kereskedelmi rendszerek egyszerű automatizálására és karbantartására terveztek. A 316-os rozsdamentes acélból készült szelep háromrészes házzal, NPT-menetekkel (ANSI B1.20.1) és beépített ISO 5211 rögzítőplatformmal rendelkezik, amely lehetővé teszi a működtetőelemek közvetlen csatlakoztatását a távoli vagy automatizált működtetéshez.

Jellemzők

Moduláris háromrészes kialakítás:

Az osztott karosszéria-konstrukció lehetővé teszi a belső alkatrészek (labda, ülék, szár) gyors cseréjét a csövek leválasztása nélkül, így 70%-kal csökkenti a karbantartási állásidőt.

Az ISO 5211 platform (szerelési minta: F03-F05) kiküszöböli az adapterlemezeket, amelyek kompatibilisek az elektromos, pneumatikus vagy hidraulikus működtetőkkel a 90°-os negyedfordulatú működéshez.

Nagy teljesítményű tömítés:

A PTFE vagy fém-fém ülések (sztellitborítás) buborékmentes elzárást biztosítanak (API 598) -46°C és 815°C közötti hőmérsékleten, az ülés anyagától függően.

A teljes furatú kialakítás (furat = csőátmérő) minimálisra csökkenti a nyomásesést, és 20%-kal magasabb Cv értékeket ér el, mint a hasonló, csökkentett furatú szelepeknél.

Menetes csatlakozás előnyei:

NPT külső/belső menetek a meglévő rendszerekbe való egyszerű telepítéshez, kompatibilisek acél-, réz- és műanyagcsövekkel, opcionális menettömítővel a fokozott szivárgási ellenállás érdekében.

A menetcsatlakozásoknál megerősített testvastagság (1,3x szabvány) deformáció nélkül ellenáll a nagy nyomatékú működtető erőknek.

Anyag és megfelelőség:

316-os rozsdamentes acél test (ASTM A316) passzivált felülettel, megfelel az FDA 21 CFR Part 177 előírásainak az élelmiszerekkel való érintkezés és a NACE MR0175 szabványnak a savanyú gázszolgáltatáshoz.

Nyomáshatár: 1500 PSI (316), hőmérséklet-tartomány: -40°C és 260°C között (RPTFE ülés), különféle ipari közegekhez alkalmas.

Alkalmazás

Ideális automatizált és nehéz karbantartást igénylő környezetekhez:

Folyamatvezérlés: Távoli áramlásszabályozás vegyi üzemekben, elektromos működtetőkkel, amelyek lehetővé teszik a PLC rendszerekkel való integrációt a precíz áramlásmoduláció érdekében.

Ételek és italok: Higiéniai alkalmazások sörfőzdékben és tejüzemekben, 316 rozsdamentes acél és PTFE üléssel, amelyek megfelelnek a 3A egészségügyi szabványoknak a tiszta helyben (CIP) rendszerekre vonatkozóan.

Vízkezelés: Automatizált elzárószelepek szűrőrendszerekben és fordított ozmózisos üzemekben, ISO platformmal, amely megkönnyíti a működtető elemek gyors cseréjét a karbantartás során.

Űrhajózási földi támogatás: Üzemanyag- és hidraulika vezetékek a repülőgép-karbantartó létesítményekben, 316 rozsdamentes acél sugárhajtómű-üzemanyaggal és jégtelenítő folyadék korrózióval szemben.

GYIK

K: Mekkora forgatónyomaték szükséges egy 2"-os szelephez?

V:Általában 20-30 N·m kézi működtetéshez; olvassa el a szelep adatlapját a hajtómű nyomatékajánlását a közeg viszkozitása alapján.

K: Eltávolítható-e a platform kézi működtetéshez?

V:Nem, a platform a szeleptest szerves része; Használjon kart vagy kézikereket (tartozék) a kézi vezérléshez, ha nincs beszerelve.

K: Hogyan biztosítható az indítószerkezet az ISO platformhoz való igazítása?

V:Nyomatékkulccsal húzza meg a működtető szerkezet csavarjait 15-20 N·m nyomatékkal, biztosítva a párhuzamosságot a platform és a működtető szerkezet rögzítési felülete között.

K: Rendelkezésre állnak-e robbanásbiztos működtetők?

V:Igen, válasszon ATEX/IECEx tanúsítvánnyal rendelkező szelepmozgatókat 1. zóna robbanásveszélyes környezetben való használatra, és kompatibilis a szelepünk ISO 5211 interfészével.
