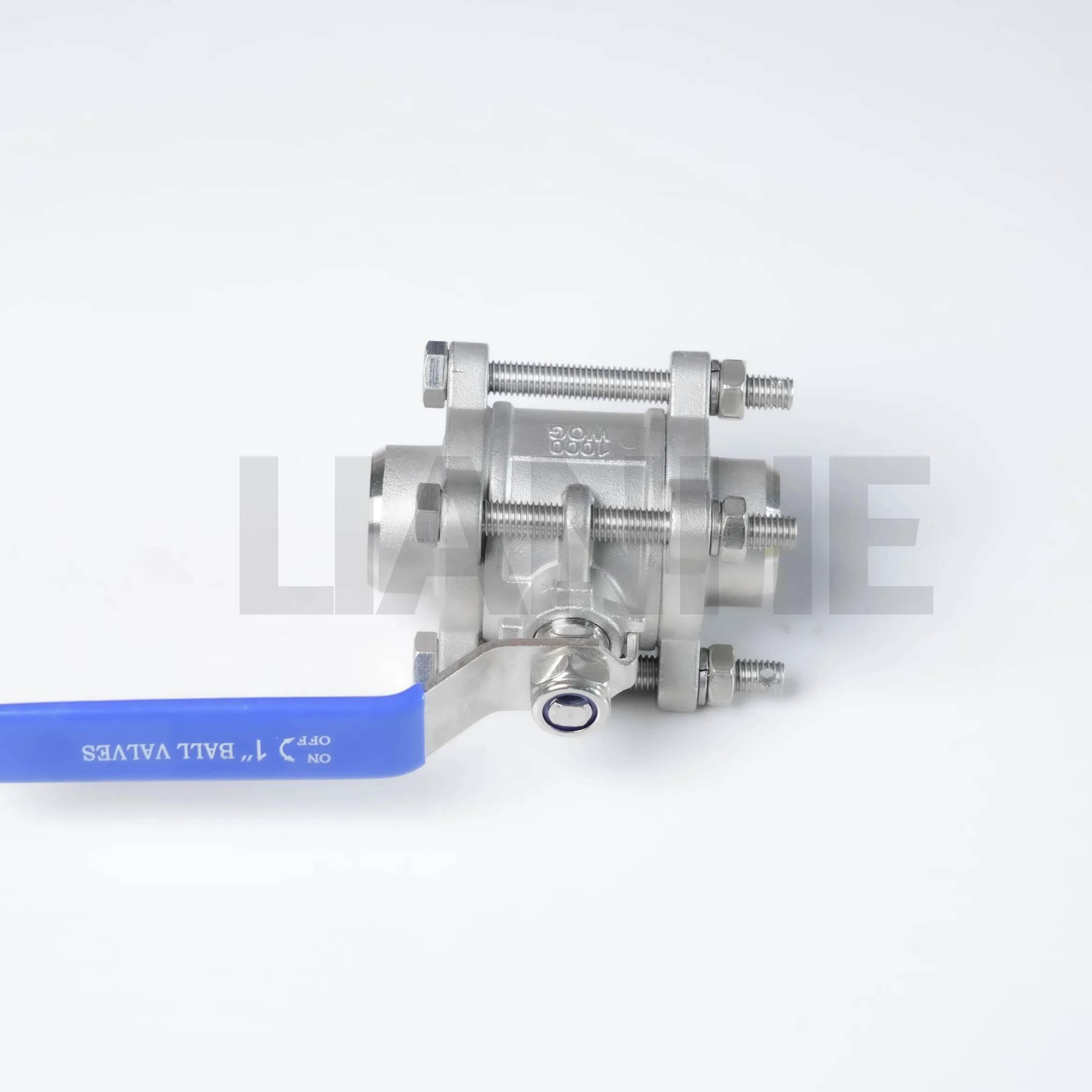

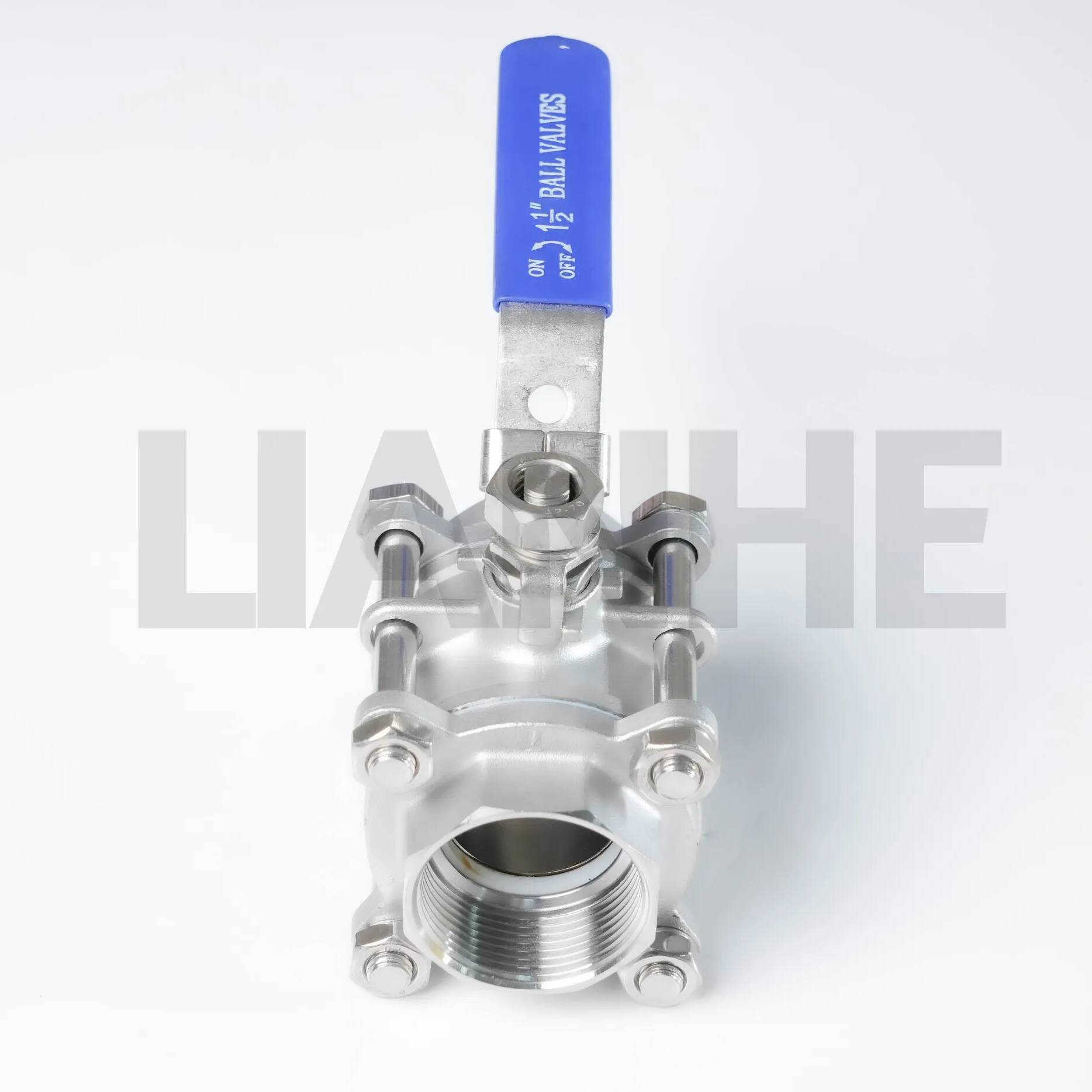

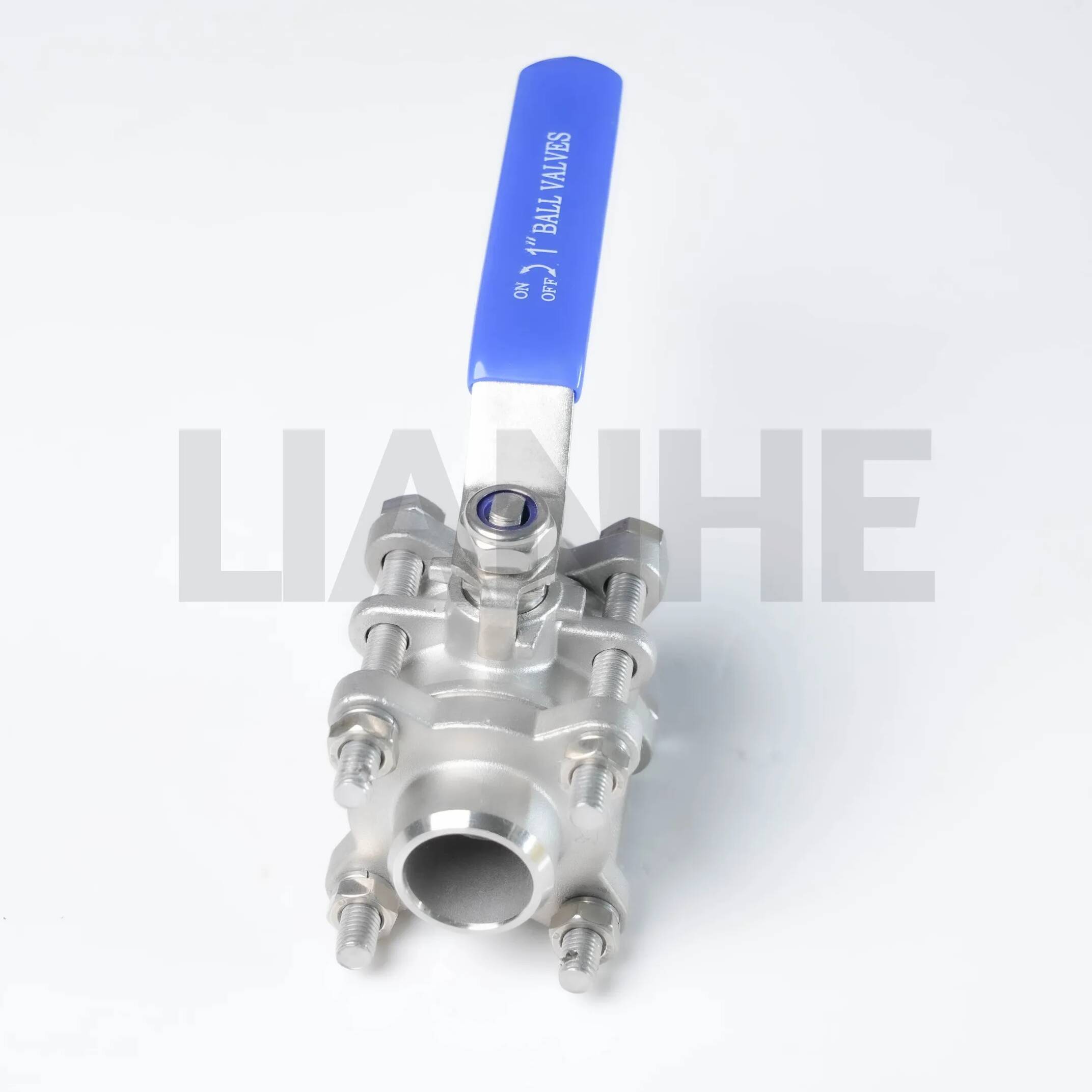

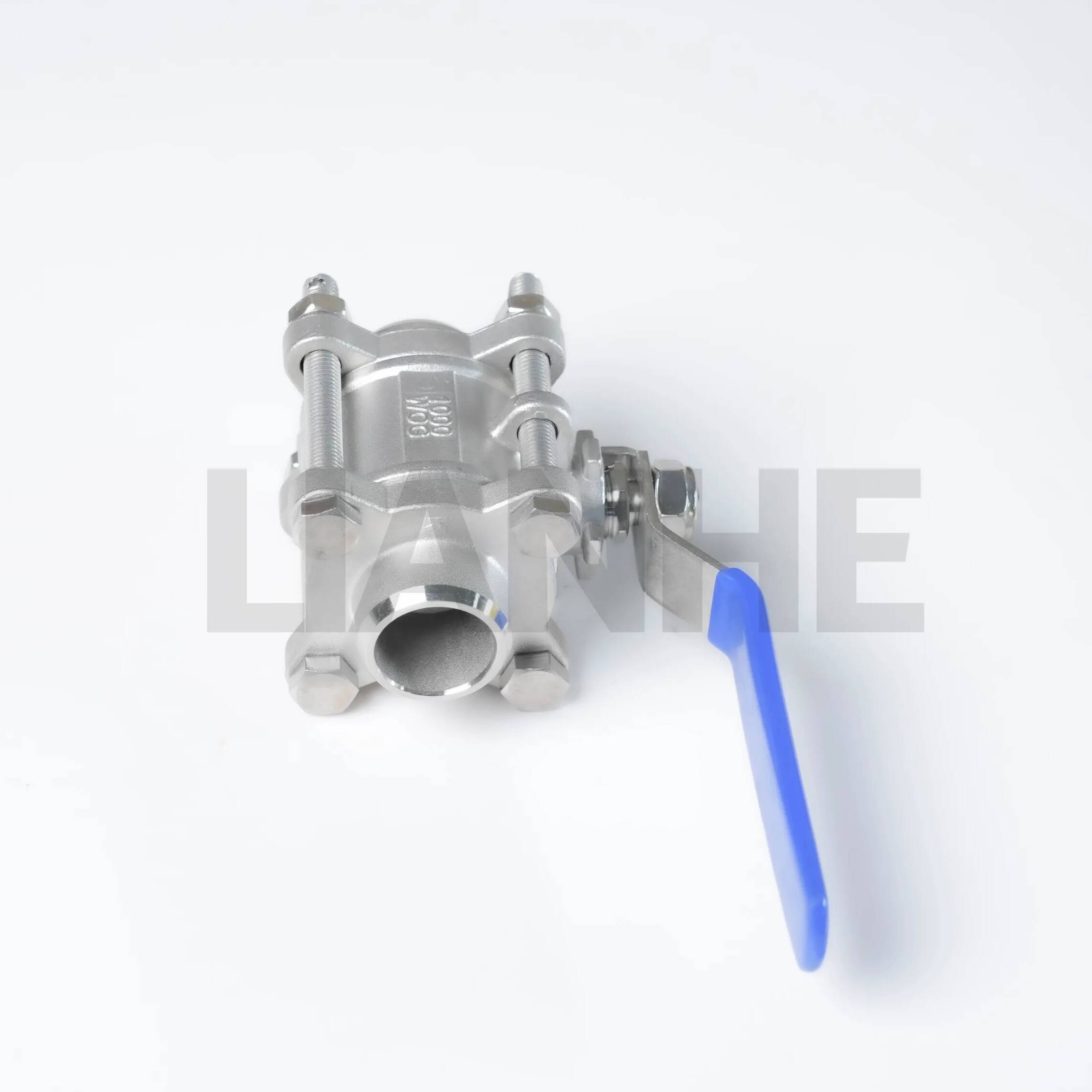

Ipari minőségű 3 részes hegesztési golyóscsap nagynyomású rendszerekhez

Áttekintés

Az ipari minőségű 3 darabos hegesztési golyósszelep egy robusztus áramlásszabályozási megoldás, amelyet nagynyomású, magas hőmérsékletű ipari csőrendszerekhez terveztek. Ez a 304-es vagy 316-os rozsdamentes acélból készült szelep háromrészes hegesztett kivitelű, tompahegesztésű végekkel (ANSI B16.25 kompatibilis), így szivárgásmentes teljesítményt és könnyű karbantartást biztosít zord környezetben. A teljes furatú kialakítás minimálisra csökkenti a nyomásesést, míg a precíziósan megmunkált golyó és az ülés buborékmentes elzárást biztosít, így ideális a megbízhatóságot és tartósságot igénylő kritikus alkalmazásokhoz.

Jellemzők

Nagy teherbírású konstrukció:

Háromrészes test tompahegesztési végekkel (40/80-as ütemezés) a biztonságos csővezeték-integráció érdekében, 2500 PSI-ig (316 rozsdamentes acél) és -46 °C és 815 °C közötti hőmérsékletig (fém-fém ülések).

ASTM A312 rozsdamentes acél test (304 általános használatra, 316 korrozív közegekhez), 205 MPa minimális folyáshatárral és ≥40%-os nyúlással az ütésállóság érdekében.

Optimális áramlásszabályozás:

A teljes furatú kialakítás (furat = csőátmérő) 25%-kal magasabb Cv értékeket ér el, mint a csökkentett furatú szelepek, csökkentve a turbulenciát és az energiaveszteséget a nagy átfolyású rendszerekben.

A PTFE, RPTFE vagy fém-fém (sztellitborítás) ülések sokoldalú tömítési lehetőségeket kínálnak, az API 598 szabvány szerint tanúsított buborékmentes lezárással.

Karbantartási rugalmasság:

Az osztott karosszéria kialakítása lehetővé teszi a belső alkatrészek (golyó, ülés, szár) egyszerű cseréjét a csővezetékek leválasztása nélkül, így a szervizelés során 60%-kal csökkenthető az állásidő.

A beépített kifújásbiztos szár és antisztatikus rugó (gázalkalmazásokhoz) fokozza a biztonságot és az API 6D és az ISO 14313 szabványnak való megfelelést.

Telepítési megfelelőség:

A tompahegesztésű végek megfelelnek az ANSI B16.25 és ASME B31.3 szabványoknak, alkalmasak GTAW (TIG) és GMAW (MIG) hegesztési folyamatokhoz kritikus csővezetékekben.

1/2" - 24" NPS méretben kapható, egyedi konfigurációkkal speciális alkalmazásokhoz (pl. kriogén LNG-vezetékek).

Alkalmazás

Ideális precíziós áramlásszabályozást igénylő ipari környezetekhez:

Olaj- és gázfinomítók: Nyersolaj-vezetékek, finomítói folyamatsorok és gázkompressziós rendszerek be-/kikapcsolása, amely megfelel a NACE MR0175 szabványnak a savanyú gázszolgáltatáshoz.

Áramtermelés: Nagynyomású gőz- és tápvízvezetékek hő- és atomerőművekben, 316 rozsdamentes acéllal, amely ellenáll a klorid által kiváltott korróziónak a kondenzátorkörökben.

Vegyi feldolgozás: Agresszív közegek, például kénsav, nátrium-hidroxid és oldószerek kezelése reaktorokban és desztillációs oszlopokban, amelyek megfelelnek a tisztítható felületekre vonatkozó cGMP szabványoknak.

Tengerészmérnökség: Tengervizes hűtőrendszerek és tengeri platform csővezetékek, 316 rozsdamentes acéllal, amely tartós sósvíznek és magas vibrációs környezetnek.

GYIK

K: Használható ez a szelep fojtó alkalmazásokhoz??

V:Nem, a golyóscsapokat be/ki vezérlésre tervezték. A fojtószelephez vegye fontolóra a megfelelő burkolatú gömbszelepet vagy vezérlőszelepet.

K: Mi az ajánlott hegesztési eljárás tompahegesztési végekhez?

V:Használja a GTAW-t (TIG) 308L/316L töltőhuzallal, biztosítva az előmelegítést (vastag falak esetén) és a hegesztés utáni hőkezelést az ASME BPVC IX. szakasza szerint.

K: Milyen gyakran kell az ülést ellenőrizni csiszolóanyag-alkalmazások esetén?

V:Havi szemrevételezés boroszkóppal; cserélje ki az üléseket, ha kopás jeleit (pl. kopás, erózió) észleli, hogy megőrizze a zárás integritását.

K: Rendelkezésre állnak-e tűzbiztos kivitelek gyúlékony közegekhez??

V:Igen, opcionális tűzbiztos konstrukció (API 607 ​​kompatibilis) grafittömítéssel és fém-fém ülésekkel a petrolkémiai üzemek vészleállító rendszereihez.
