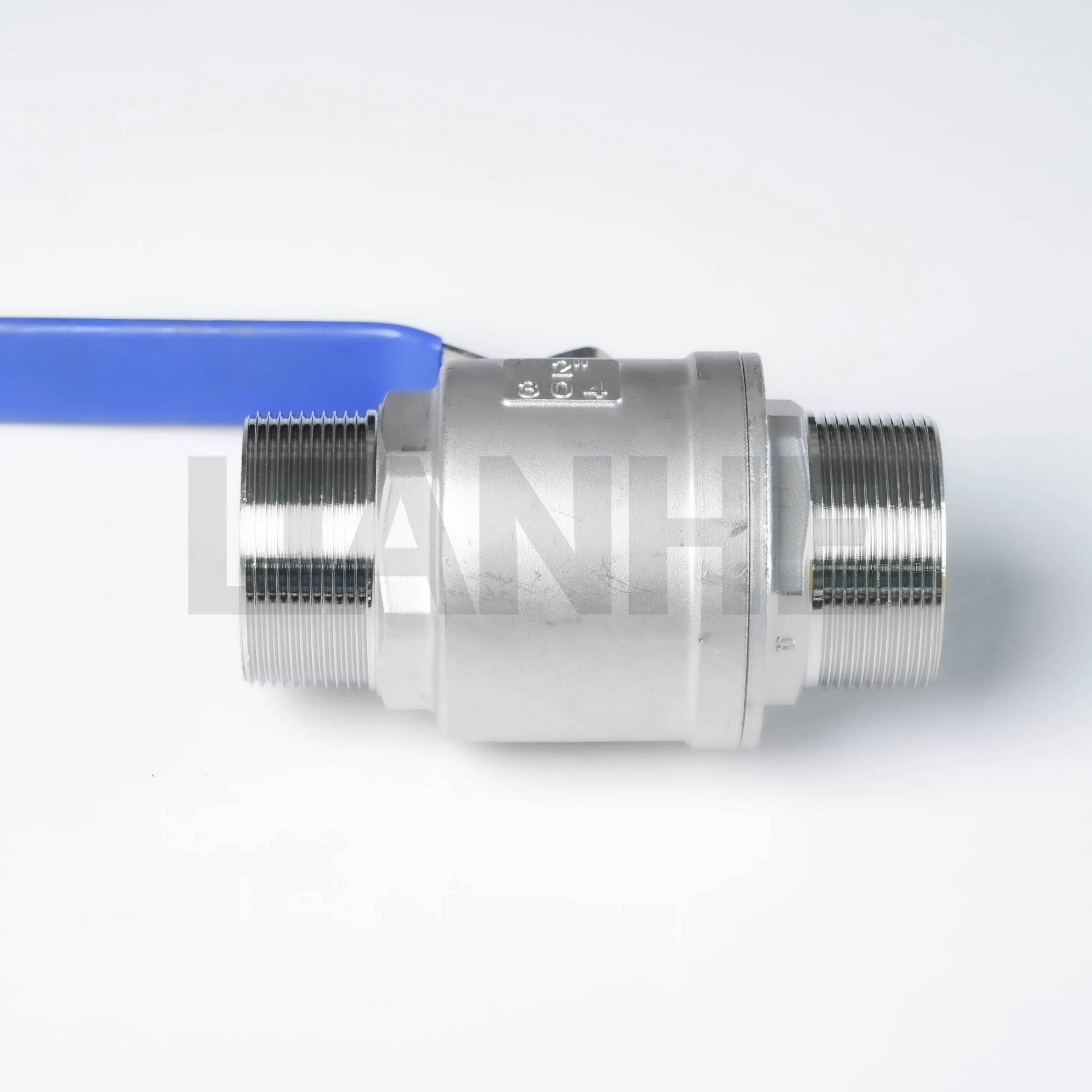

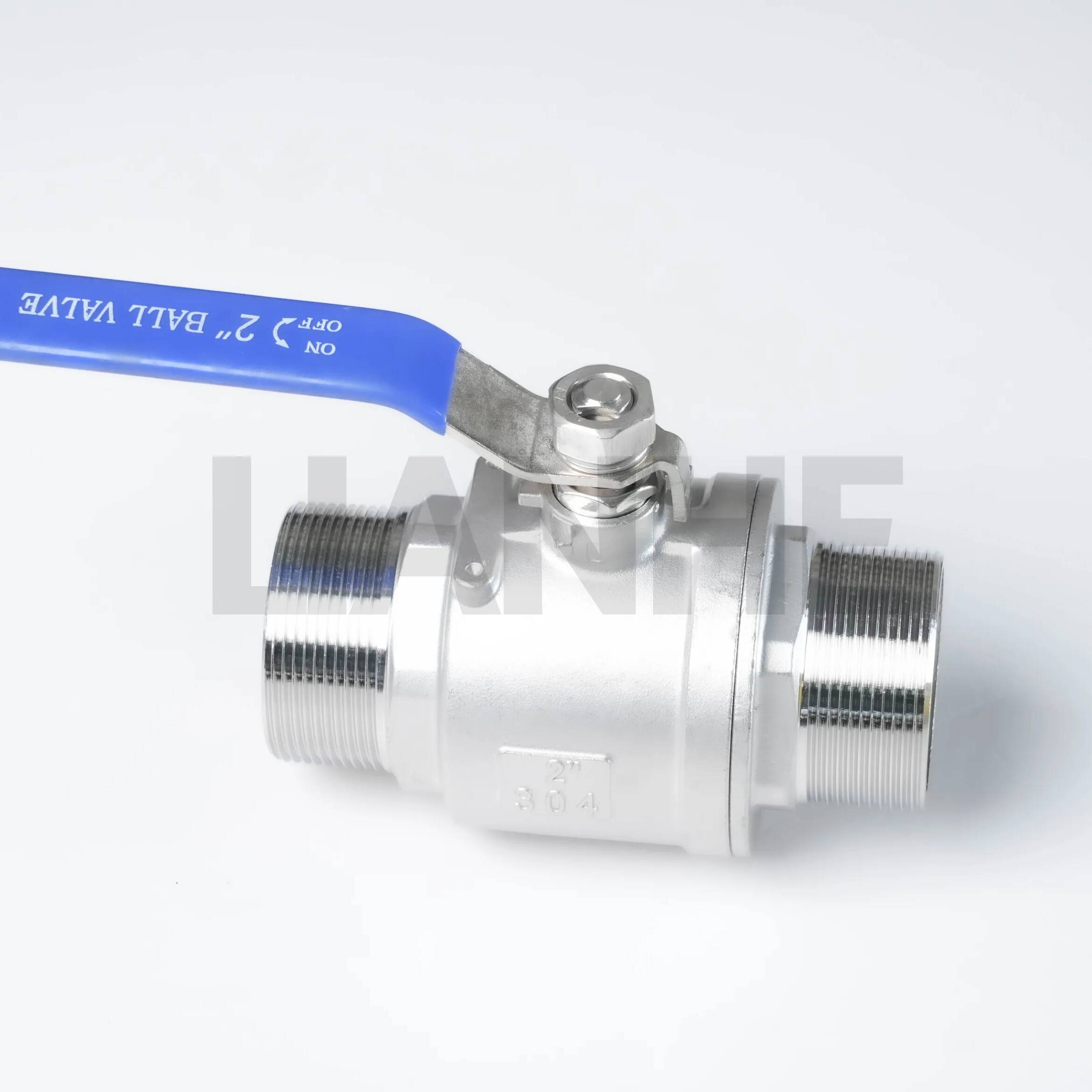

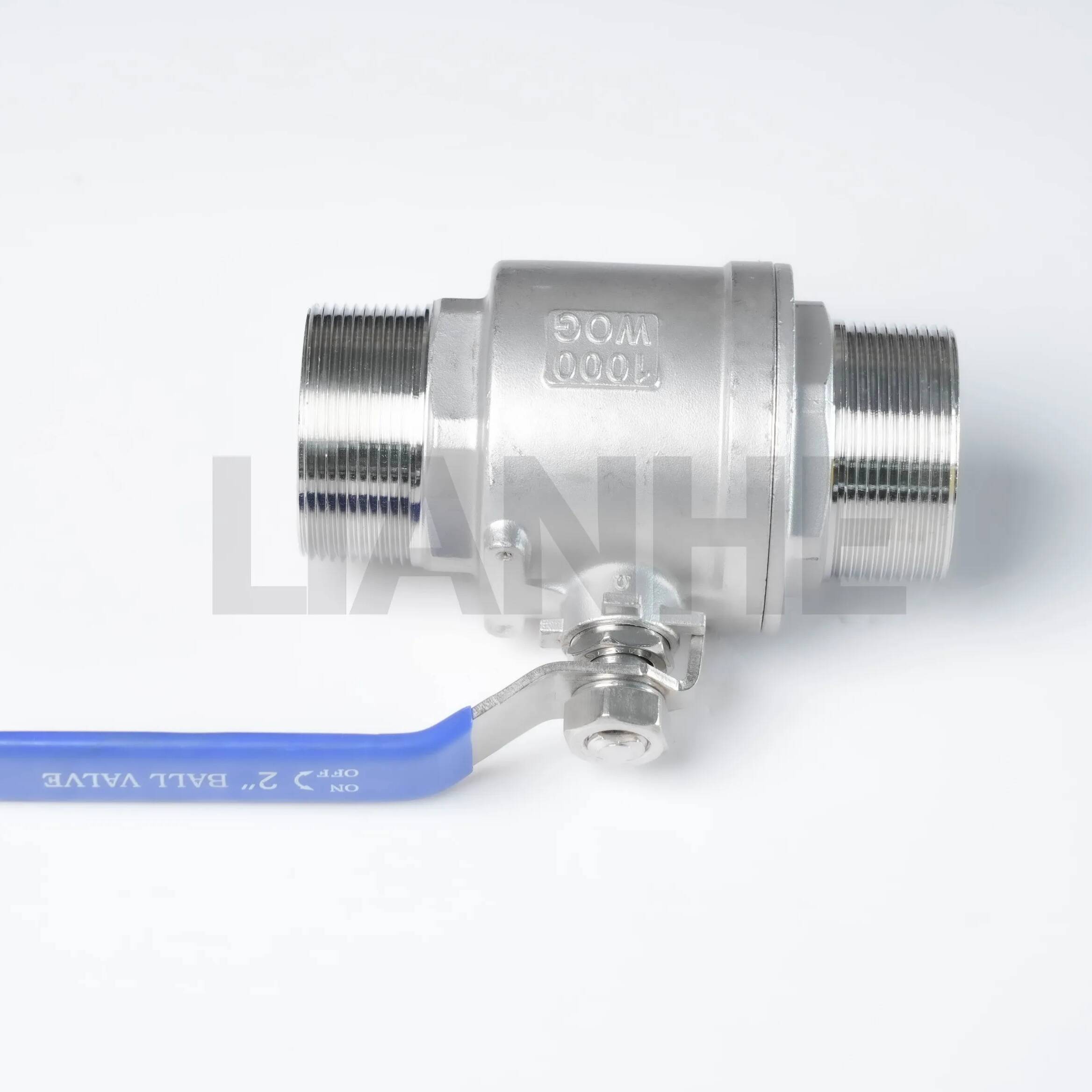

Nagynyomású rozsdamentes acél 2 részes apa menetes golyósszelep ipari rendszerekhez

Áttekintés

A nagynyomású rozsdamentes acél 2 részes apa menetes golyósszelep egy tartós áramlásszabályozási megoldás, amelyet nagynyomású menetes rendszerekhez terveztek, megbízható elzárást és hosszú élettartamot kínál ipari alkalmazásokban. Ez a 304-es vagy 316-os rozsdamentes acélból készült szelep NPT külső menettel (ANSI B1.20.1) és teljes furatú kialakítással rendelkezik, amely egyesíti a könnyű beszerelést a extrém körülmények közötti robusztus teljesítménnyel.

Jellemzők

Nagynyomású Ellenállás:

2000 PSI (304 rozsdamentes acél) és 3000 PSI (316 rozsdamentes acél) névleges teljesítménye 20°C-on, 4x üzemi nyomással a biztonsági ráhagyás érdekében.

A tömör szár és gömb (egy darabból álló szerkezet) csökkenti a meghibásodási pontokat, alkalmas pulzáló áramlásra a szivattyú nyomóvezetékeiben és a hidraulikus rendszerekben.

Precíziós menetes csatlakozások:

Az NPT külső menetek (kúpos) önzáró tömítéseket biztosítanak további tömítések nélkül, kompatibilisek a 80-as ütemtervű csövekkel és nagy teherbírású szerelvényekkel.

A menetek beragadásgátló keverékkel vannak bevonva az összeszerelés során, csökkentve az epedés kockázatát nagy nyomatékú telepítéseknél (ajánlott nyomaték: 60 N·m 1"-os szelepeknél).

Továbbfejlesztett tömítési technológia:

A PTFE ülék a támasztógyűrűvel megakadályozza a nagy nyomás alatti extrudálást, és az API 598 szerint tesztelve nulla szivárgást ér el (buborékmentes).

Antisztatikus eszköz (rugóterhelésű) biztosítja az elektromos folytonosságot a golyó és a szár között, ami elengedhetetlen a gyúlékony gázokkal történő alkalmazásokhoz a szikraképződés elkerülése érdekében.

Működési sokoldalúság:

Hőmérséklet-tartomány: -20°C és 180°C között (PTFE ülés); -40°C-tól 260°C-ig (RPTFE ülés), hidegtárolókhoz és meleg folyamatsorokhoz illeszthető.

1/4" és 3" NPS méretben kapható, opcionálisan zárható karral, amely megakadályozza az illetéktelen működést a biztonság szempontjából kritikus rendszerekben.

Alkalmazás

Kiválóan alkalmas nagynyomású ipari és kereskedelmi használatra:

Hidraulikus rendszerek: Nehéz gépek, prések és fröccsöntő gépek vezérlőszelepei, amelyek megbízható elzárást biztosítanak nyomáslökések esetén.

Sűrített levegő vezetékek: Be/ki vezérlés gyári pneumatikus rendszerekben, 304-es rozsdamentes acéllal, amely ellenáll a nedvesség okozta korróziónak a légkompresszorokban.

Petrolkémiai üzemek: Mintavevő szelepek illékony szerves vegyületekhez (VOC), 316 rozsdamentes acéllal, amelyek megfelelnek az OSHA veszélyes anyagok kezelésére vonatkozó szabványainak.

Bányászati ​​berendezések: Víz- és iszapvezetékek földalatti üzemekben, ellenállnak a koptató részecskéknek és a nagy ciklikus nyomásnak.

GYIK

K: A szelep beépíthető függőleges csővezetékbe??

V:Igen, de ügyeljen arra, hogy a kar hozzáférhető legyen a működéshez; vízszintes beépítés javasolt az optimális üléskopás érdekében.

K: Mi a különbség a 304 és 316 rozsdamentes acél változatok között??

V:A 316 molibdént tartalmaz a kiváló kloridállóság érdekében, így alkalmas tengervízre és vegyi alkalmazásokra, míg a 304 ideális általános használatra.

K: Hogyan kell biztonságosan ártalmatlanítani a régi szelepeket?

V:Újrahasznosítás tanúsított fém-újrahasznosítókon keresztül; A 304/316 rozsdamentes acél 100%-ban újrahasznosítható tulajdonságainak elvesztése nélkül.

K: Szükséges-e nyomáscsökkentő szelep az áramlás előtt?

V:Igen, nyomáslökésekre hajlamos rendszerekben (pl. szivattyúindítás), hogy megvédje a szelepet és a csővezetéket a túlnyomás okozta sérülésektől.
