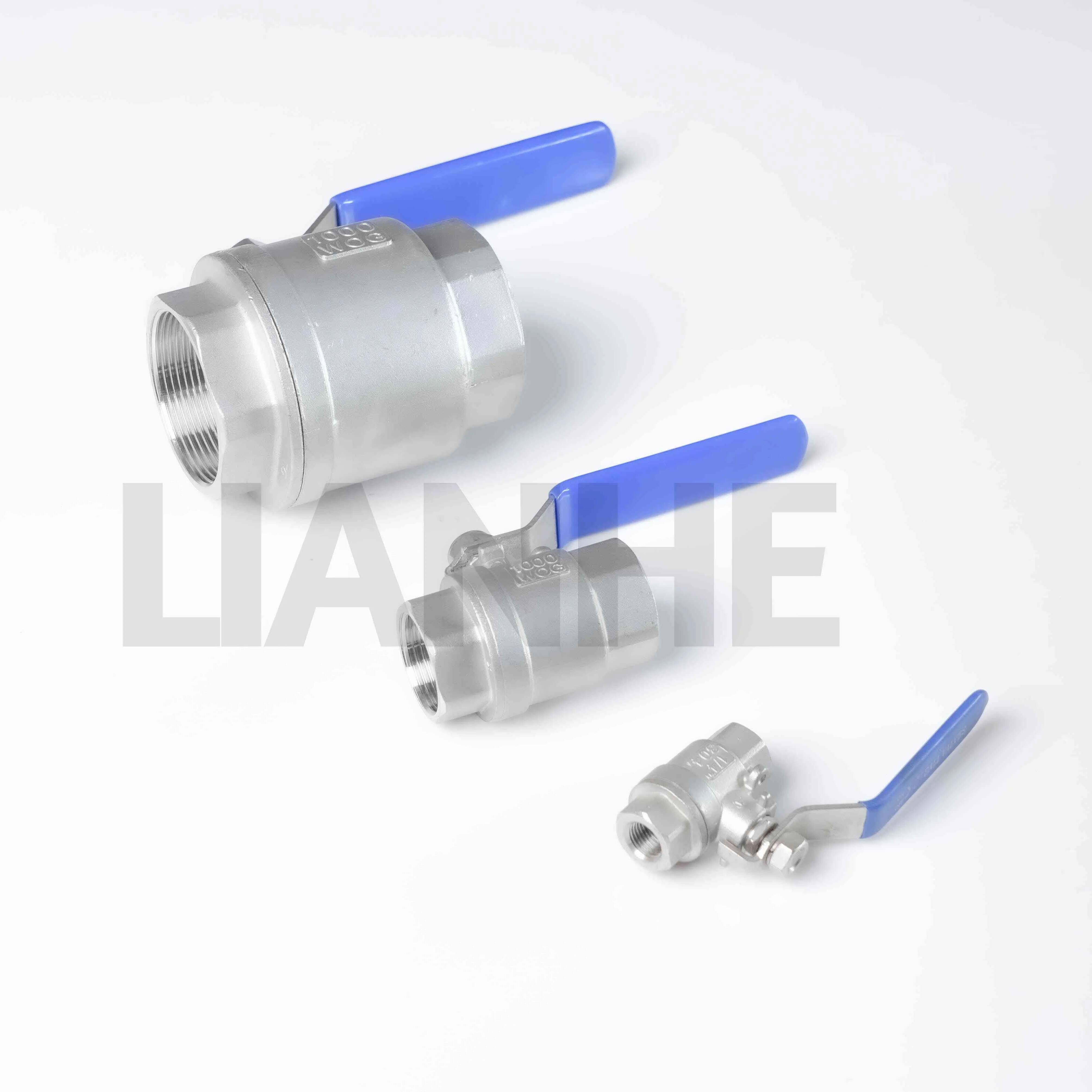

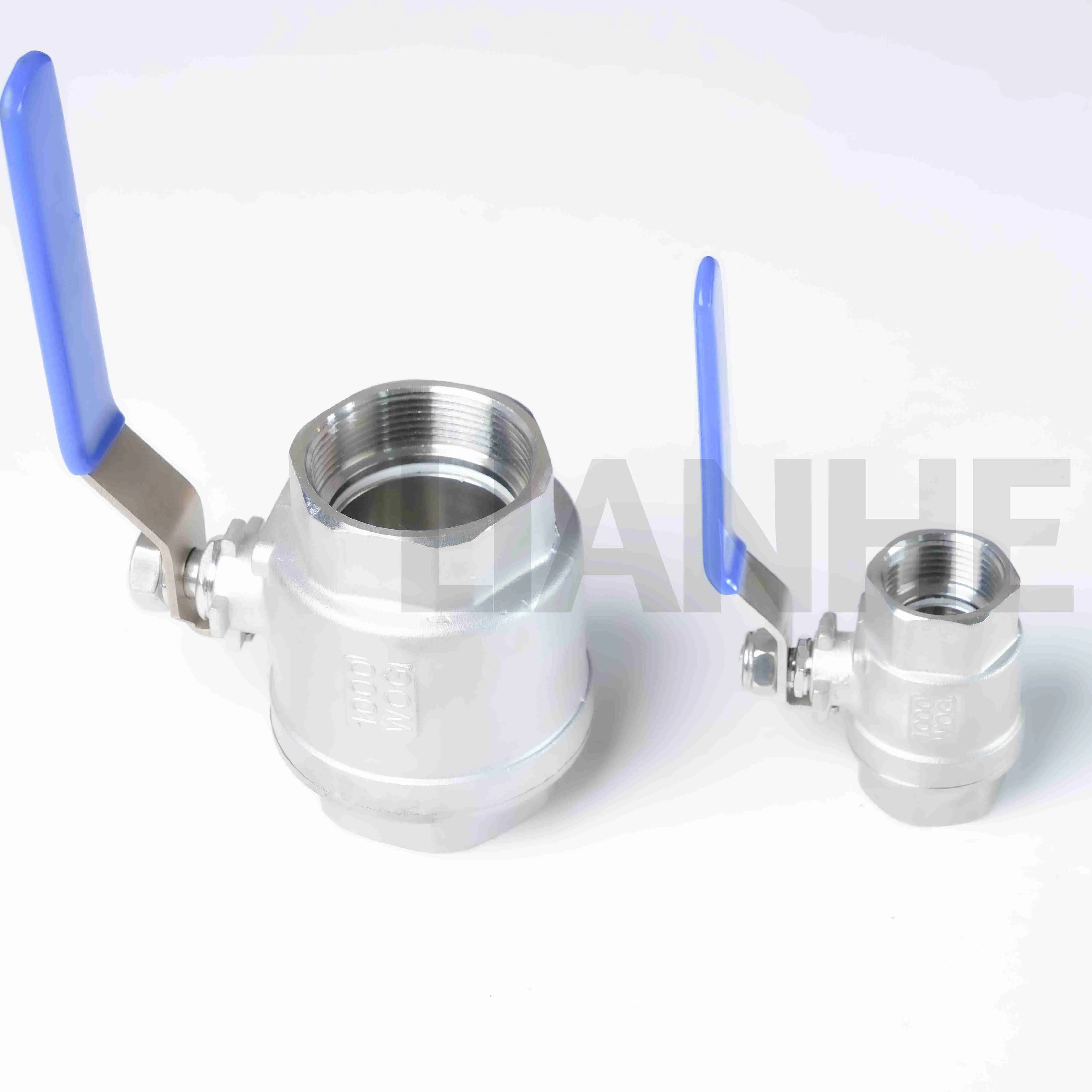

Nagy teherbírású rozsdamentes acél 2 részes menetes golyósszelep ipari nyomásrendszerekhez

Áttekintés

A nagy teherbírású, rozsdamentes acél 2 részes menetes golyósszelep egy robusztus áramlásszabályozó megoldás, amelyet nagynyomású, nagy korróziós ipari alkalmazásokhoz terveztek. A 316-os rozsdamentes acélból készült szelep NPT menetekkel (ANSI B1.20.1), teljes furatú kialakítással és nagy teherbírású testtel rendelkezik, megbízható teljesítményt biztosítva zord körülmények között is, ahol a tartósság és a szivárgásállóság nem alku tárgya.

Jellemzők

Ipari minőségű építés:

316-os rozsdamentes acél test (ASTM A316), 20%-kal vastagabb falvastagsággal, mint a szabványos szelepek, 2000 PSI üzemi nyomást és 10 000 ciklus élettartamot képes ellenállni.

A hőkezelt szár (HRC 38-42) és a megerősített golyó (teljes átmérőjű átmenő furat) csökkenti a kopást a nagyfrekvenciás üzemben, ideális automatizált rendszerekhez.

Teljes furatú áramlási teljesítmény:

A korlátlan áramlási út (a furat megegyezik a csőátmérővel) minimalizálja a nyomásveszteséget, 15%-kal magasabb Cv értékeket érve el, mint a versenytárs modelleknél, ami kritikus a nagy térfogatú folyadékszállításhoz.

A fém támgyűrűvel ellátott PTFE ülés buborékmentes lezárást (API 598) biztosít még 5 év folyamatos koptató közegben történő használat után is.

Menetes kapcsolat erőssége:

NPT külső/belső menetek (ANSI B1.20.1) opcionális tömítőhornyokkal, kompatibilisek a 80-as ütemtervű csövekkel és nagy teherbírású szerelvényekkel, 80 N·m nyomatékkal 2"-es szelepekhez.

Mágneses részecskék ellenőrzött (MPI) hegesztési varratok számára (hegesztett alkatrészeken), hogy a kritikus alkalmazásokban hibamentes legyen.

Extrém környezeti ellenállás:

Hőmérséklet-tartomány: -40°C és 260°C között (RPTFE ülés), alkalmas kriogén cseppfolyósított földgáz (LNG) vezetékekhez és forró olajvezetékekhez.

Megfelel a NACE MR0175-nek és az ISO 15156-3-nak a savanyú gázszolgáltatáshoz, így ideális a magas H2S-koncentrációjú olajmezőkhöz.

Alkalmazás

Ideális kritikus fontosságú ipari rendszerekhez:

Kőolaj-finomítók: Be/ki vezérlés a nyersolaj desztilláló egységekben és a katalizátor átviteli vonalakban, 316 rozsdamentes acél, amely ellenáll a kénsavnak és a benzin korróziójának.

Vegyi feldolgozás: Tömény lúgok és oldószerek kezelése a gyógyszergyártásban, megfelel a tisztítható felületekre vonatkozó cGMP szabványoknak (Ra ≤0,8μm).

Áramtermelés: Nagynyomású tápvíz vezetékek atomerőművekben, 316 rozsdamentes acéllal, amely megfelel az ASME BPVC III. szakaszának a nukleáris minőségű alkatrészekre vonatkozóan.

Bányászat és ásványok: Zagy- és zagycsővezetékek, nagy teherbírású szerkezettel, amely ellenáll a koptatószemcsés eróziónak és a nagynyomású túlfeszültségeknek.

GYIK

K: Használható ez a szelep fojtó alkalmazásokhoz??

V:Nem, a golyóscsapokat be/ki használatra tervezték; fontolja meg a gömbszelepet az áramlás szabályozására.

K: Mi a javasolt karbantartás nagy ciklusú alkalmazásokhoz?

V:Kenje meg a szárat és a golyót élelmiszer-minőségű zsírral 6 havonta, és boroszkóp segítségével ellenőrizze az ülések kopását.

K: Vannak-e lehetőségek az állandó korróziógátló bevonatra??

V:Igen, az opcionális elektromos nikkelezés (5-8 μm) növeli a felület keménységét és a korrózióállóságot tengeri és sópermetes környezetben.

K: A szelep tanúsítható oxigénrendszerekben való használatra??

V:Igen, megfelelő tisztítással és zsírtalanítással (az ASTM G93 előírásainak megfelelően), alkalmas 200 bar nyomásig oxigénellátásra.
