Méret: 1/4" - 4" (DN8-DN100)
Kikötő: Teljes furat;
Csatlakozás vége: Alsó/apa menetes BSPT BSP NPT, DIN259/2999, ISO 228
Folyamat:Befektetési öntőtest - CNC eszterga megmunkálás.
Üzemi nyomás: 1000 PSI a WOG-hoz.
Hidrosztatikus tesztnyomás:1500 psi
Állítható szártömítés
Tiszta teflon tömítések és ülések
Hőmérséklet tartomány: -60-450°

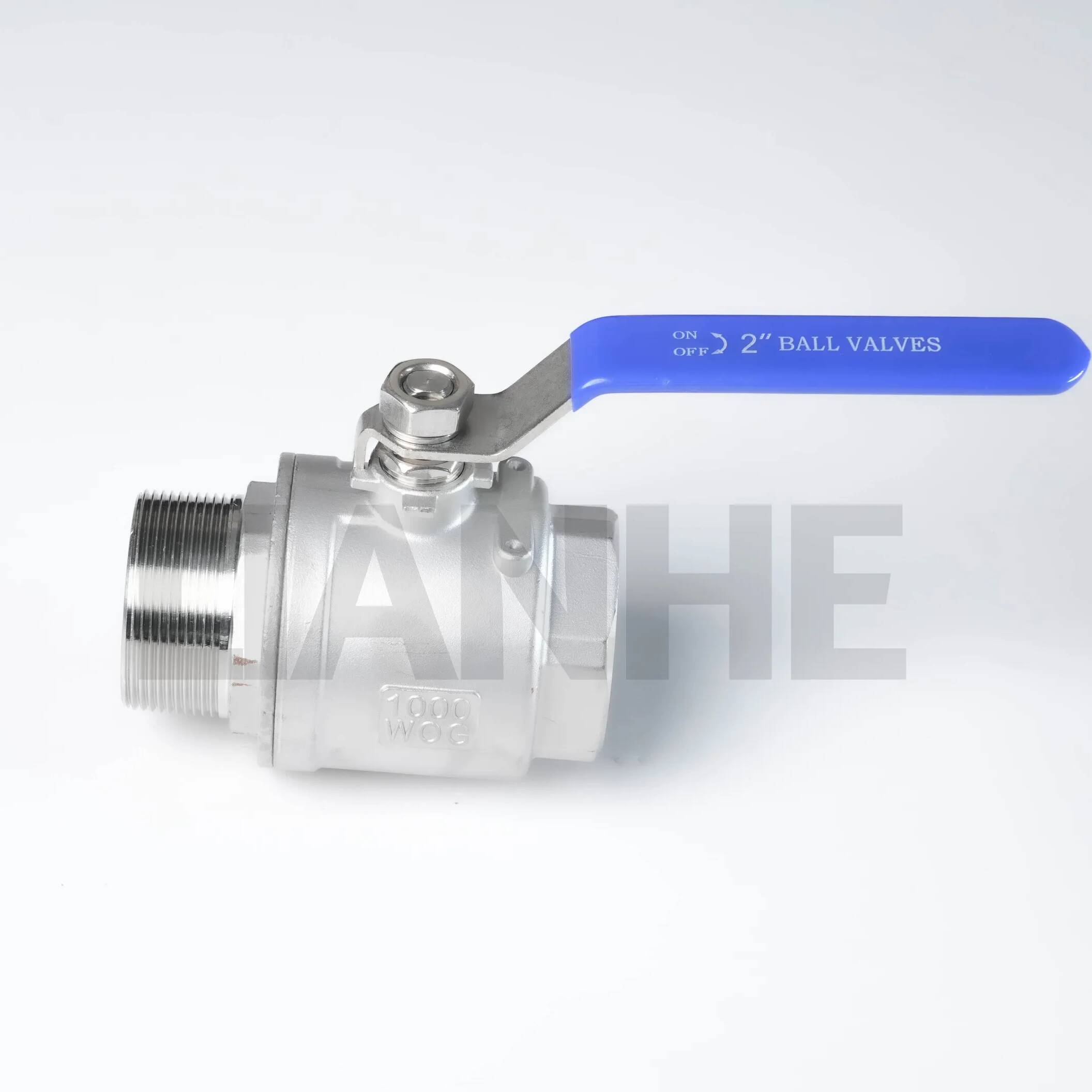

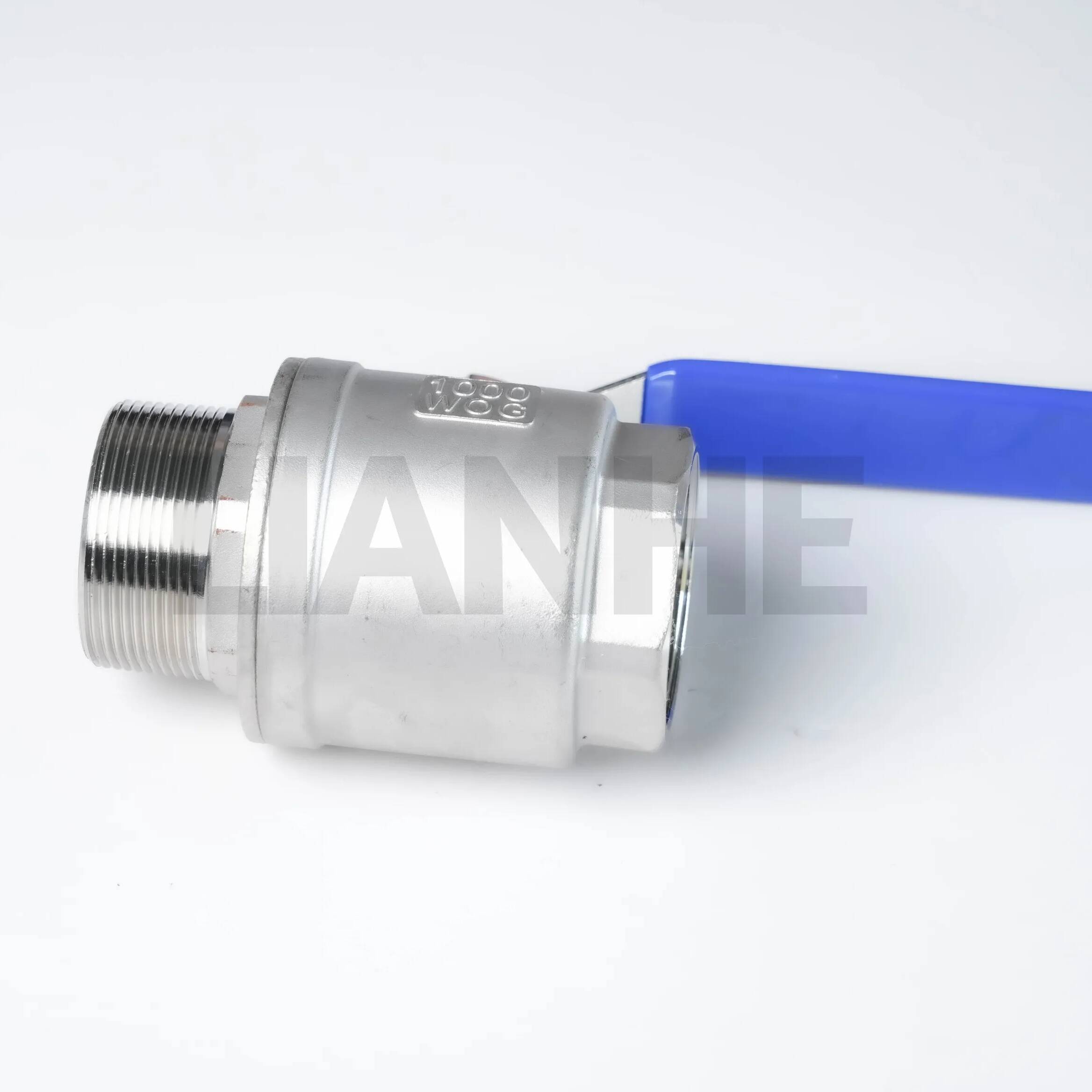

A nagy teherbírású rozsdamentes acél 2 részes F/M menetes golyósszelep egy robusztus áramlásszabályozó megoldás, amelyet nagynyomású, nagy korróziós ipari alkalmazásokhoz terveztek. A 316-os rozsdamentes acélból készült szelep belső és külső NPT-menettel (ANSI B1.20.1) és teljes furatú kialakítással rendelkezik, így megbízható teljesítményt biztosít zord körülmények között is, ahol a tartósság és a szivárgásállóság kritikus fontosságú.
Ipari minőségű építés:
316 rozsdamentes acél test (ASTM A316), 3,5% molibdén tartalommal, 50%-kal jobb ellenállást biztosít a kloridos lyukasztással szemben, mint a 304 rozsdamentes acél.
Kétrészes kialakítás, edzett szárral (HRC 35-40) és megerősített ülésrögzítővel, ellenáll 1500 PSI üzemi nyomásnak és 10 000 ciklus élettartamnak.
Teljes furatú áramlási hatékonyság:
A korlátlan áramlási út (a furat megegyezik a csőátmérővel) 25%-kal csökkenti a nyomásesést a csökkentett nyílású szelepekhez képest, ideális nagy áramlású rendszerekhez (pl. 50 GPM 2"-os szelepekhez).
Az extrudálásgátló gyűrűvel ellátott PTFE-ülés buborékmentes elzárást (API 598) és alacsony nyomatékú működést (≤15 N·m 2"-os szelepeknél) 5 év üzemidő után is biztosít.
Menetes kapcsolat erőssége:
Alsó NPT (bemeneti) és külső NPT (kimeneti) menetek a cső biztonságos rögzítéséhez, kompatibilisek acél-, sárgaréz- és PVC-csövekkel, opcionális menettömítő hornyokkal a fokozott szivárgásállóság érdekében.
A nagy teherbírású kézikerék (alumínium vagy rozsdamentes acél) 30%-kal nagyobb forgatónyomaték-kiegyenlítést biztosít, mint a szabványos karok, így a nehezen elérhető helyeken is kézi működtetésre alkalmas.
Extrém környezeti ellenállás:
Hőmérséklet-tartomány: -40°C és 260°C között (RPTFE ülés), alkalmas kriogén folyadékokhoz, forró olajokhoz és vegyi oldószerekhez.
Megfelel a NACE MR0175-nek a savanyú gázszolgáltatáshoz, így ideális olyan olaj- és gázipari alkalmazásokhoz, amelyek H2S-koncentrációja ≤3000 PPM.
Ideális igényes ipari környezetekhez:
Olaj- és gázkutatás: Be/ki szabályozás kútfej-mintavevő vezetékekben és vegyszerinjektáló rendszerekben, 316 rozsdamentes acél hidrogén-szulfid korrózióval szemben.
Vegyi feldolgozás: Agresszív közegek, például kénsav, nátrium-hidroxid és szerves oldószerek kezelése reaktorokban és desztillációs oszlopokban.
Tengerészmérnökség: Sósvízi ballasztrendszerek és offshore platform csővezetékek, amelyek állandóan ki vannak téve a tengervíznek és a tengeri légkörnek.
Áramtermelés: Nagynyomású tápvízvezetékek és gőzcsapdák kombinált ciklusú üzemekben, ellenállnak a gyors hőciklusnak és a részecskeeróziónak.
K: Automatizálható-e a szelep működtetővel?
V:Igen, az ISO 5211 rögzítőplatform (opcionális) lehetővé teszi az elektromos/pneumatikus működtetők közvetlen csatlakoztatását a távvezérléshez.
K: Mi az ajánlott menettömítő anyag vegyi alkalmazásokhoz?
V:Használjon PTFE-alapú tömítőanyagot, amely ellenáll a közegnek; A kémiai kompatibilitási táblázatokért tekintse meg műszaki adatlapunkat.
K: Hogyan ellenőrizhető az ülések kopása kritikus alkalmazásokban?
V:Végezzen éves buboréktesztet (5 PSI légnyomás), és ellenőrizze a szivárgást; cserélje ki az üléseket, ha a szivárgás meghaladja az API 598 szabványt.
K: Alkalmas-e a szelep koptató közeghez?
V:Igen, de az 50 μm-nél nagyobb részecskék kiszűrésére szereljen fel egy szűrőt, és fontolja meg a fém-fém üléket a hosszabb élettartam érdekében.
A nagy teherbírású rozsdamentes acél 2 részes F/M menetes golyósszelep egy robusztus áramlásszabályozó megoldás, amelyet nagynyomású, nagy korróziós ipari alkalmazásokhoz terveztek. A 316-os rozsdamentes acélból készült szelep belső és külső NPT-menettel (ANSI B1.20.1) és teljes furatú kialakítással rendelkezik, így megbízható teljesítményt biztosít zord körülmények között is, ahol a tartósság és a szivárgásállóság kritikus fontosságú.
Ipari minőségű építés:
316 rozsdamentes acél test (ASTM A316), 3,5% molibdén tartalommal, 50%-kal jobb ellenállást biztosít a kloridos lyukasztással szemben, mint a 304 rozsdamentes acél.
Kétrészes kialakítás, edzett szárral (HRC 35-40) és megerősített ülésrögzítővel, ellenáll 1500 PSI üzemi nyomásnak és 10 000 ciklus élettartamnak.
Teljes furatú áramlási hatékonyság:
A korlátlan áramlási út (a furat megegyezik a csőátmérővel) 25%-kal csökkenti a nyomásesést a csökkentett nyílású szelepekhez képest, ideális nagy áramlású rendszerekhez (pl. 50 GPM 2"-os szelepekhez).
Az extrudálásgátló gyűrűvel ellátott PTFE-ülés buborékmentes elzárást (API 598) és alacsony nyomatékú működést (≤15 N·m 2"-os szelepeknél) 5 év üzemidő után is biztosít.
Menetes kapcsolat erőssége:
Alsó NPT (bemeneti) és külső NPT (kimeneti) menetek a cső biztonságos rögzítéséhez, kompatibilisek acél-, sárgaréz- és PVC-csövekkel, opcionális menettömítő hornyokkal a fokozott szivárgásállóság érdekében.
A nagy teherbírású kézikerék (alumínium vagy rozsdamentes acél) 30%-kal nagyobb forgatónyomaték-kiegyenlítést biztosít, mint a szabványos karok, így a nehezen elérhető helyeken is kézi működtetésre alkalmas.
Extrém környezeti ellenállás:
Hőmérséklet-tartomány: -40°C és 260°C között (RPTFE ülés), alkalmas kriogén folyadékokhoz, forró olajokhoz és vegyi oldószerekhez.
Megfelel a NACE MR0175-nek a savanyú gázszolgáltatáshoz, így ideális olyan olaj- és gázipari alkalmazásokhoz, amelyek H2S-koncentrációja ≤3000 PPM.
Ideális igényes ipari környezetekhez:
Olaj- és gázkutatás: Be/ki szabályozás kútfej-mintavevő vezetékekben és vegyszerinjektáló rendszerekben, 316 rozsdamentes acél hidrogén-szulfid korrózióval szemben.
Vegyi feldolgozás: Agresszív közegek, például kénsav, nátrium-hidroxid és szerves oldószerek kezelése reaktorokban és desztillációs oszlopokban.
Tengerészmérnökség: Sósvízi ballasztrendszerek és offshore platform csővezetékek, amelyek állandóan ki vannak téve a tengervíznek és a tengeri légkörnek.
Áramtermelés: Nagynyomású tápvízvezetékek és gőzcsapdák kombinált ciklusú üzemekben, ellenállnak a gyors hőciklusnak és a részecskeeróziónak.
K: Automatizálható-e a szelep működtetővel?
V:Igen, az ISO 5211 rögzítőplatform (opcionális) lehetővé teszi az elektromos/pneumatikus működtetők közvetlen csatlakoztatását a távvezérléshez.
K: Mi az ajánlott menettömítő anyag vegyi alkalmazásokhoz?
V:Használjon PTFE-alapú tömítőanyagot, amely ellenáll a közegnek; A kémiai kompatibilitási táblázatokért tekintse meg műszaki adatlapunkat.
K: Hogyan ellenőrizhető az ülések kopása kritikus alkalmazásokban?
V:Végezzen éves buboréktesztet (5 PSI légnyomás), és ellenőrizze a szivárgást; cserélje ki az üléseket, ha a szivárgás meghaladja az API 598 szabványt.
K: Alkalmas-e a szelep koptató közeghez?
V:Igen, de az 50 μm-nél nagyobb részecskék kiszűrésére szereljen fel egy szűrőt, és fontolja meg a fém-fém üléket a hosszabb élettartam érdekében.
