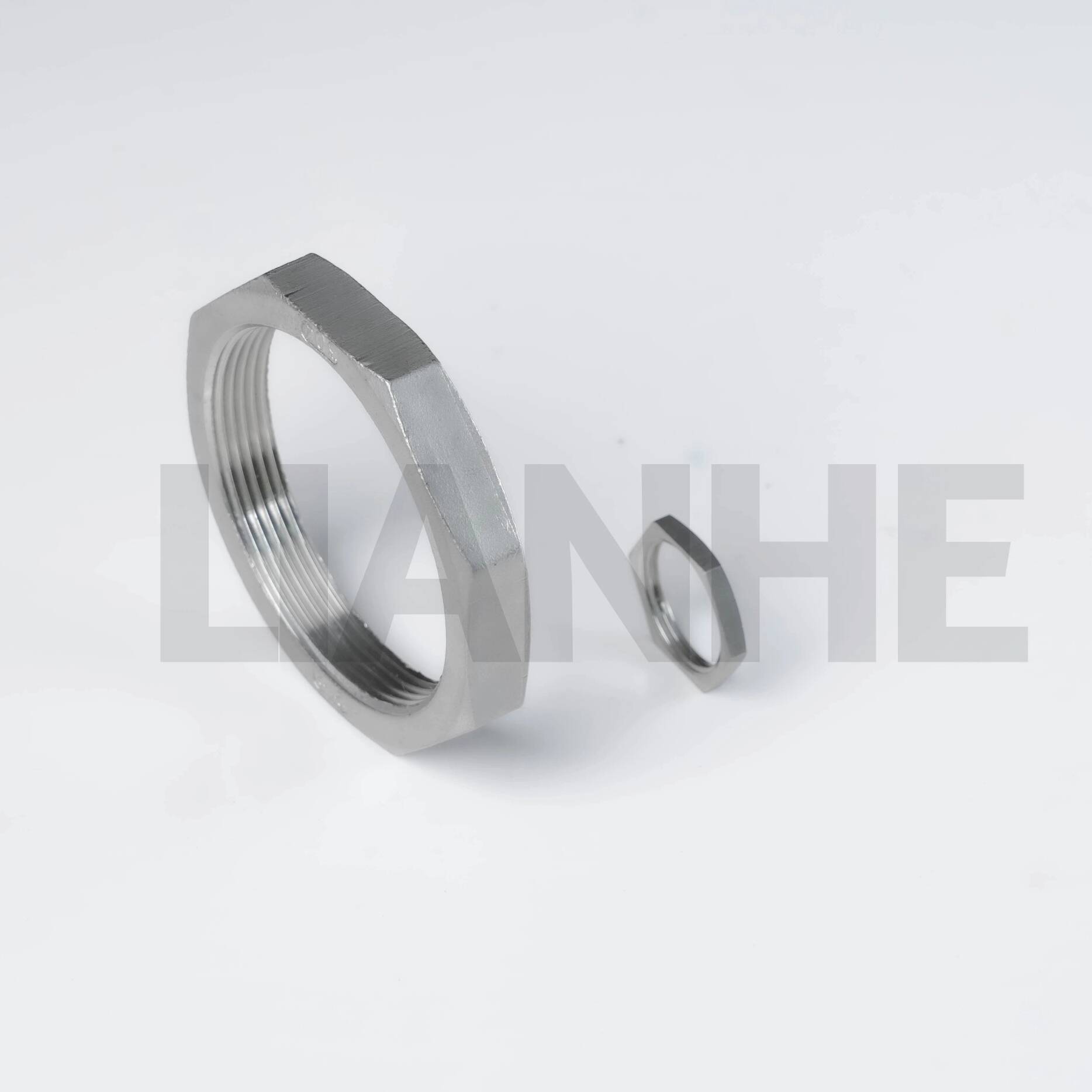

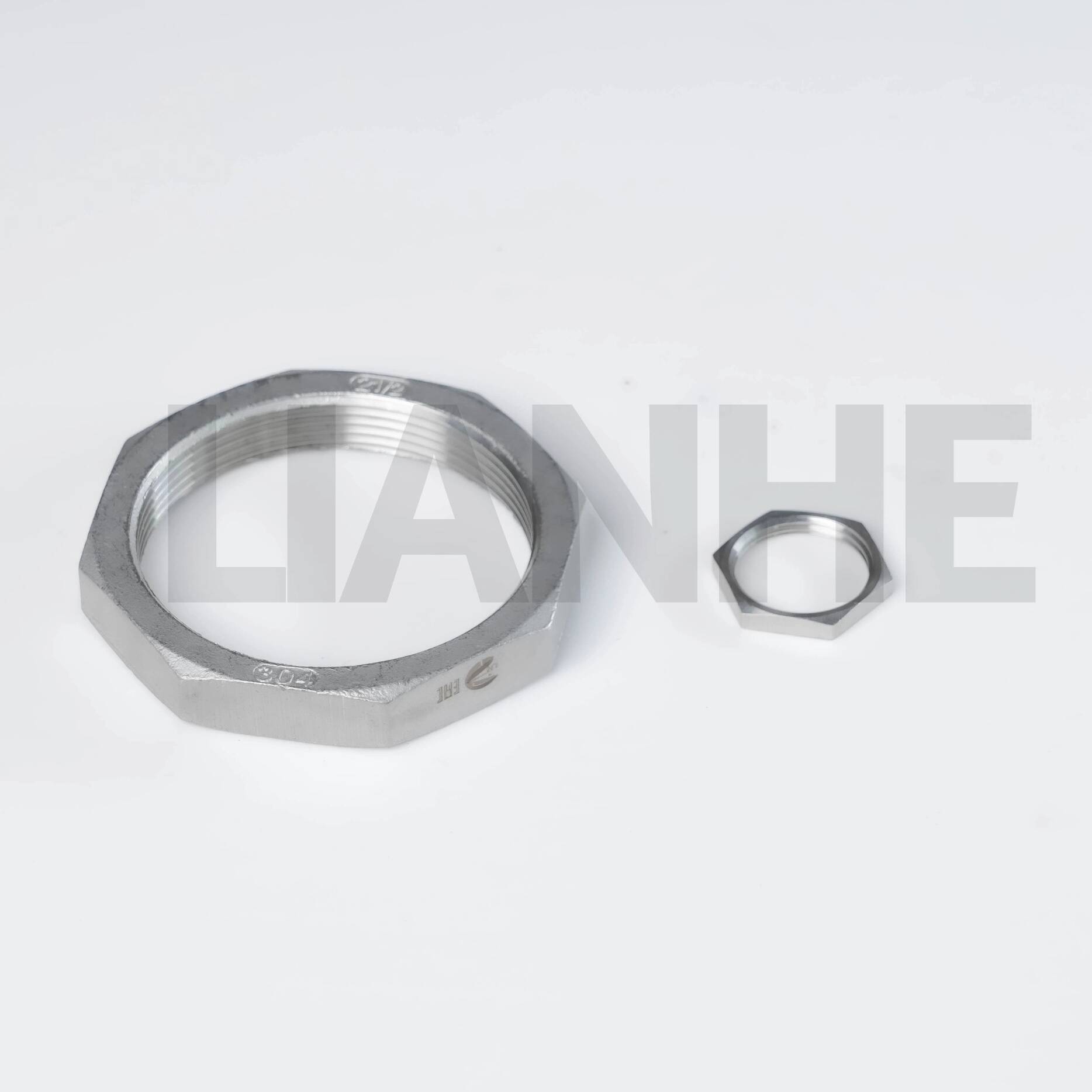

Rozsdamentes acél menetes anya

Műszaki előírások

Mérettartomány:1/8"–4" (DN6–DN100)

Nyomásérték:150. osztály

Alkalmazandó szabványok:MSS SP-43, ISO 4144 és GB/T 26120

Csatlakozás típusa:Női menetes kapcsolat

Elérhető szálszabványok:

• BS 21: BSPT és BSPP

• ANSI B2.1: NPT

• DIN 259 és DIN 2999

• ISO 228

Gyártási folyamat:Öntött test precíziós CNC megmunkálással

Elérhető anyagok:

• SS304, CF8, SUS304 és 1.4308

• SS316, CF8M, SUS316 és 1.4408

• SS304L

• SS316L

Felületkezelés:Pácolás

Termékjelölés:LIANHE logó + méret + anyagminőség. Vevői logók, privát márkák, köteginformációk és egyéb testreszabott jelölések egyedi igényeknek megfelelően alkalmazhatók.

Szabványos csomagolás:Műanyag zacskók, export kartonok, fa tokok vagy raklapok

Tanúsítványok:ISO 9001:2015, GB/T 19001-2016 és a vonatkozó termékek CE-dokumentációja

Márka:LIANHE

HS kód: 7307220000

Származási hely:Wenzhou, Zhejiang, Kína

A végső méretet, az anyagminőséget, a menetszabványt, a nyomásértéket, a felületkezelést, a jelölést és az ellenőrzési követelményeket a tervezett alkalmazásnak és az illeszkedő külső menetes alkatrésznek megfelelően meg kell erősíteni.

Szálbeállítások

A belső menetes csatlakozások a BS 21, ANSI B2.1, DIN 259/2999 és ISO 228 szabványok szerint állnak rendelkezésre.

A választható szálopciók a következők:

• NPT

• BSPT

• BSPP

• DIN 259

• DIN 2999

• ISO 228

Az NPT, BSPT és BSPP menetek különböző profilokat, kúpos jellemzőket, emelkedési méreteket és tömítési módszereket használhatnak. Nem használhatók felcserélhetően, kivéve, ha méretük és tömítésük kompatibilitásukat műszakilag megerősítették.

A kúpos csőmenetek általában megfelelő tömítőszalaggal vagy tömítőanyaggal együtt csavarkötést alkalmaznak. A párhuzamos menetekhez a termék szerkezetétől függően tömítésre, O-gyűrűre, tömítőfelületre vagy más tömítőelemre lehet szükség.

Az ügyfeleknek ajánlatkéréskor meg kell adniuk a teljes menettípust, a névleges méretet, a tömítési módot és az illesztési komponensekre vonatkozó információkat.

Anyagok

A termékek SS304, SS316, SS304L és SS316L rozsdamentes acél kivitelben kaphatók.

SS304 és CF8

Az SS304 jó általános korrózióállóságot biztosít vízben és számos szabványos ipari környezetben. A CF8 egy általánosan használt öntött rozsdamentes acél minőség, amely a 304-es anyagcsaládhoz kapcsolódik.

SS316 és CF8M

Az SS316 javított korrózióállóságot biztosít számos kloridtartalmú és kémiai környezetben. A CF8M egy molibdéntartalmú öntött rozsdamentes acél, amelyet általában a 316-os anyagcsaládhoz kötnek.

SS304L és SS316L

Az alacsony szén-dioxid-kibocsátású SS304L és SS316L minőségek akkor választhatók, ha jobb hegeszthetőségre vagy csökkentett érzékenységre van szükség a szemcseközi korrózióval szemben.

A megfelelő anyagot a szállított közeg, a vegyszerkoncentráció, az üzemi hőmérséklet, a rendszernyomás, a korróziós körülmények és a szükséges élettartam alapján kell kiválasztani.

Gyártási folyamat

A terméktestet rozsdamentes acél öntéssel gyártják, és precíziós CNC megmunkálással fejezik ki.

A fő gyártási szakaszok a következők lehetnek:

1. Nyersanyag előkészítés

2. Viaszmintás gyártás

3. Kerámiahéj előkészítés

4. Viasz eltávolítás

5. Rozsdamentes acél olvasztás és öntés

6. Héj eltávolítása és öntvény tisztítása

7. Szükség esetén hőkezelés

8. CNC megmunkálás

9. Női szál feldolgozás

10. Pácolás

11. Ellenőrzés és jelölés

12. Csomagolás

A befektetési öntés támogatja az egységes, összetett geometriájú rozsdamentes acél alkatrészek gyártását. A CNC megmunkálás segít megőrizni a menet pontosságát, a kritikus méreteket és a megadott csatlakozási szabvánnyal való kompatibilitást.

Felületkezelés

A késztermékeket öntés és megmunkálás után pácolják.

A pácolás segíthet eltávolítani az oxidréteget, a hőfestéket, a szabad vasat és a gyártás során keletkezett egyéb felületi szennyeződéseket. Segít a tiszta és egyenletes rozsdamentes acél felület visszaállításában is.

További zsírtalanítás, passziválás, polírozás vagy speciális tisztítás lehetséges az ügyfél és a projekt igényei szerint.

A menetes és kritikus tömítőfelületeket védeni kell a kezelés, kezelés, csomagolás, tárolás és szállítás során.

Termékjelölés

A szabványos termékjelölések a következőket tartalmazhatják:

• LIANHE logó

• Termék mérete

• Rozsdamentes acél anyagminőség

• A köteg vagy a nyomon követhetőségi információk, ha szükséges

Ügyféllogók, privát márkák, projektszámok és egyéb testreszabott jelölések alkalmazhatók a megerősített rendelési követelményeknek megfelelően.

A jelölés módját és tartalmát a gyártás előtt meg kell erősíteni, különösen akkor, ha állandó lézeres jelölésre vagy a tétel teljes nyomon követhetőségére van szükség.

Gyári ellenőrzési tanúsítványok

Ellenőrzési jelentések és minőségi dokumentumok a megerősített specifikációknak és rendelési követelményeknek megfelelően szállíthatók, beleértve:

• EN 10204 3.1 Anyagvizsgálati tanúsítvány

• Nyersanyag tanúsítvány

• Radiográfiai vizsgálati jelentés, ha van

• Méretvizsgálati jelentés

• Menetvizsgálati jelentés

• Felületi vizsgálati jelentés

• Harmadik fél által végzett vizsgálati jelentés

• Egyéb projektspecifikus minőségügyi dokumentumok

A szükséges ellenőrzési hatókört, a tesztelési arányt, a dokumentációt és a harmadik fél szemtanúinak megállapodásait a gyártás előtt meg kell erősíteni.

Termékminőség-ellenőrzés

A LIANHE vizsgálati eljárásokat alkalmaz a nyersanyag-ellenőrzés, a beruházási öntés, a CNC-megmunkálás, a menetfeldolgozás, a pácolás, a termékjelölés és a csomagolás során.

A fő minőség-ellenőrzési eljárások a következők:

1. A beérkező nyersanyag méretek, anyagminőségek és alátámasztó tanúsítványok ellenőrzése.

2. Az öntvény megjelenésének, kritikus méreteinek és felületi állapotának ellenőrzése.

3. Belső menetméretek ellenőrzése CNC megmunkálás közben.

4. A menetprofil, a méret, a menetemelkedés és a szelvény eredményének ellenőrzése megmunkálás után.

5. A termék felületeinek ellenőrzése pácolás után.

6. Logók, méretjelölések, anyagjelölések és egyéb meghatározott információk ellenőrzése.

7. Végső szemrevételezés és méretellenőrzés a csomagolás előtt.

8. A mennyiségek, csomagolóanyagok, címkék, szállítási jelek és egyéb rendelési adatok ellenőrzése a kiszállítás előtt.

A termékek a vonatkozó ellenőrzési eljárások elvégzése után jóváhagyásra kerülnek a szállításra.

További PMI-tesztek, nyomáspróbák, keménységvizsgálatok, kémiai elemzések, méretjelentések vagy harmadik fél által végzett ellenőrzések az ügyfelek igényei szerint megoldhatók.

OEM és testreszabott gyártás

Az OEM gyártás elfogadott. A termékek vevői rajzok, minták, műszaki adatok, méretek, anyagok, menetkövetelmények, jelölések, csomagolási utasítások szerint gyárthatók.

A személyre szabott gyártást igénylő ügyfeleknek biztosítaniuk kell:

• Műszaki rajz vagy fizikai minta

• A termék méretei

• Belső menet típusa és mérete

• Rozsdamentes acél anyagminőség

• Nyomás és hőmérséklet követelmények

• Szállított közeg

• Szükséges mennyiség

• Ellenőrzési követelmények

• Jelölési és csomagolási utasítások

A gyártás megvalósíthatóságát, a szerszámokra vonatkozó követelményeket, a minimális rendelési mennyiséget, az árat és a szállítási időt a műszaki felülvizsgálat után erősítik meg.

Minták

Ingyenes minták:A minták ingyenesen biztosíthatók a méretellenőrzés, a szálkompatibilitás és a minőség értékelése céljából.

A minták elérhetősége a szükséges mérettől, anyagminőségtől, menetspecifikációtól és az aktuális készlettől függ. A nemzetközi expressz kézbesítés díjait általában a címzett fizeti, hacsak másként nem állapodnak meg.

Csomagolás

Minden termék műanyag zacskóval van védve, hogy csökkentse a pornak, nedvességnek és a felületi szennyeződéseknek való kitettséget.

A termékeket ezután megerősített export kartondobozokba csomagolják, majd fadobozokba vagy raklapokra tömörítik a rendelési mennyiség, a termék méretei és a kiválasztott szállítási mód szerint.

Testreszabott kartondobozok, vásárlói logók, címkék, vonalkódok, raklapvédelem és egyéb csomagolási megoldások szállíthatók a megerősített követelményeknek megfelelően.

Fizetési feltételek

Normál fizetési feltételünk 30% T/T előleg, a fennmaradó 70% T/T egyenleg kiszállítás előtt.

A választható fizetési módok a következők:

• T/T banki átutalás

• Western Union

• PayPal

• Egyéb, kölcsönösen elfogadott módszerek

A konkrét fizetési módok a megrendelés értékének és az együttműködési feltételeknek megfelelően egyeztethetők.

Szállítási feltételek

Elérhető kereskedelmi feltételek:EXW, FOB, CFR, CIF, DDP és DDU

A termékek kiszállítása lehetséges:

• Tengeri fuvarozás

• Légi teherszállítás

• Szárazföldi szállítás

• Nemzetközi expressz szolgáltatás

A szállítási mód a rendelési mennyiség, a csomag mennyisége, a rendeltetési hely, a szükséges szállítási ütemezés és a szállítási költségkeret alapján választható ki.

Márka:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
