Rozsdamentes acél négyszögletes dugó és hatlapú dugó

Termékleírás

A LIANHE rozsdamentes acél négyszögletes dugó és hatlapú dugó kompatibilis belső menetes csővezeték-nyílások lezárására és tömítésére szolgál. A négyszögfejű és hatlapfejű konfigurációkban kapható termék támogatja a kényelmes telepítést, meghúzást, eltávolítást, ellenőrzést és csővezeték-karbantartást.

Az öntött rozsdamentes acélból készült menetes dugó jó mechanikai szilárdságot, korrózióállóságot és hosszú távú tartósságot biztosít. A külső menetes csatlakozások az NPT, BSPT, BSP, DIN 2999 és ISO 228 szabványok szerint állnak rendelkezésre.

Többféle rozsdamentes acélminőség, méret, menetszabvány, felületkezelés és testreszabott jelölési lehetőség áll rendelkezésre az ipari, kereskedelmi, lakossági, vízkezelési és gyógyszerészeti csővezetékek követelményeinek kielégítésére.

Műszaki előírások

Terméktípusok:

• Rozsdamentes acél négyzetfejű dugó

• Rozsdamentes acél hatlapú dugó

Mérettartomány:1/8"–4" (DN6–DN100)

Nyomásérték:150. osztály

Alkalmazandó szabványok:ISO 4144, MSS SP-43 és GB/T 26120

Csatlakozás típusa:Férfi menetes kapcsolat

Elérhető szálszabványok:NPT, BSPT, BSP, DIN 2999 és ISO 228

Gyártási folyamat:Rozsdamentes acél öntés és menetmegmunkálás

Elérhető anyagok:

• SS201

• SS304 és CF8

• SS316 és CF8M

• SS316L

• Kérésre más rozsdamentes acélminőségek

Felületkezelés:Pácolás

Termékjelölés:Méret + anyagminőség + 150-es osztály. Ügyféllogók, privát márkák, tételinformációk és egyéb testreszabott jelölések egyedi igényeknek megfelelően alkalmazhatók.

Szabványos csomagolás:Műanyag csomagolás, export kartondobozok, fa tokok vagy raklapok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015 és a vonatkozó termékek CE-dokumentációja

Márka:LIANHE

Származási hely:Wenzhou, Zhejiang, Kína

A végső méreteket, az anyagminőséget, a nyomásértéket és a menetszabványt a tervezett alkalmazásnak és az illeszkedő belső menetes csatlakozásnak megfelelően meg kell erősíteni.

Terméktípusok

Négyzetfejű dugó

A szögletes fejű kialakítás külső meghajtófelületet biztosít a beszereléshez és a kompatibilis csavarkulccsal vagy szerszámmal történő eltávolításhoz. Kompakt és praktikus menetes zárást igénylő alkalmazásokhoz alkalmas.

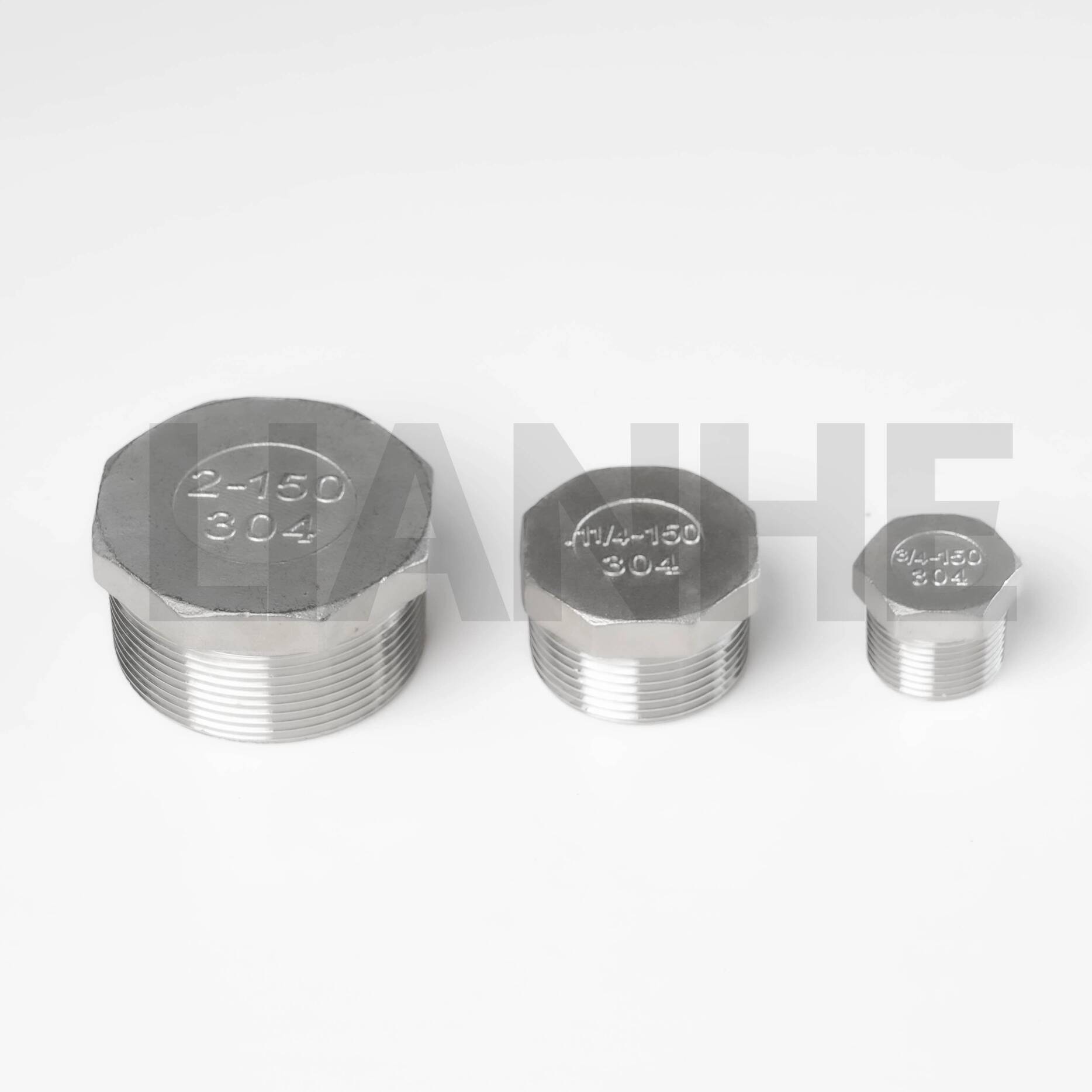

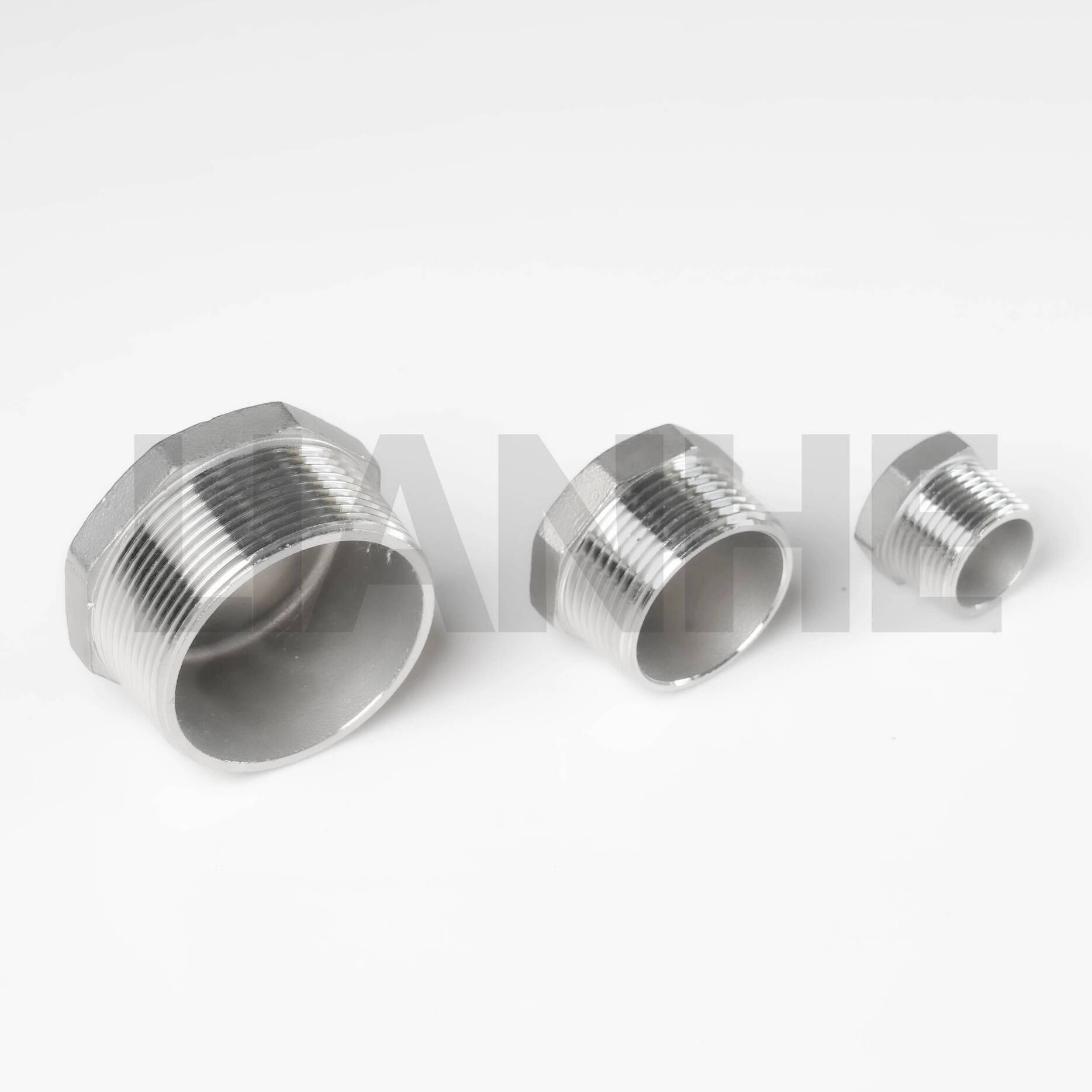

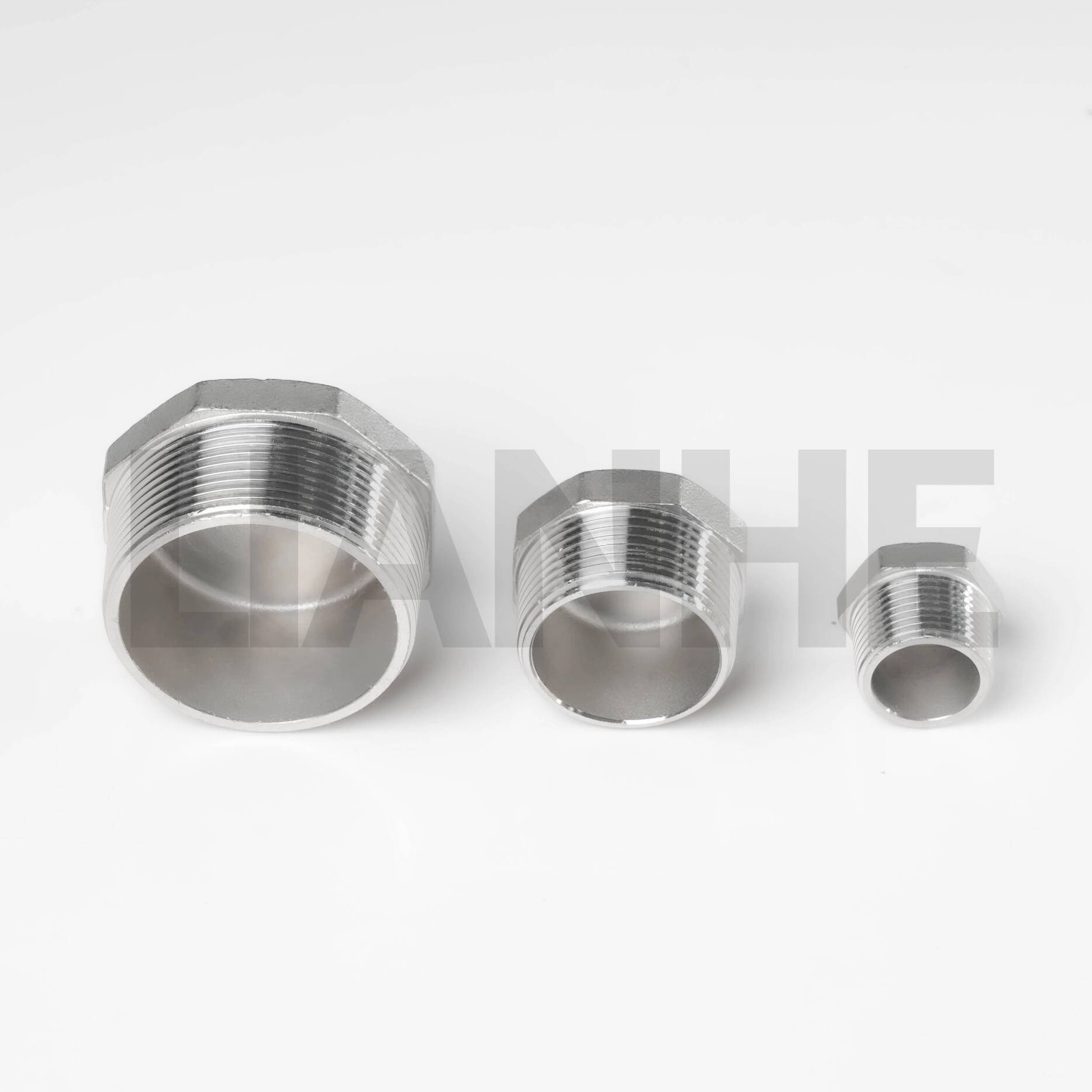

Hatlapfejű dugó

A hatlapfejű kialakítás lehetővé teszi a dugó meghúzását vagy eltávolítását szabványos, kompatibilis csavarkulccsal vagy dugaszolóaljzattal. Kényelmes szerszámbefogást biztosít a csővezeték összeszerelése, ellenőrzése és karbantartása során.

Az ügyfeleknek a rendelkezésre álló beépítési helynek, a szerszámokhoz való hozzáférésnek, a meghúzási követelményeknek és a karbantartási feltételeknek megfelelően kell kiválasztaniuk a megfelelő fejtípust.

Alkalmazható média

A rozsdamentes acél menetes dugók kompatibilis folyékony és gáznemű közegekkel használhatók, beleértve:

• Víz

• Olaj és kompatibilis folyékony közeg

• Gáz és kompatibilis gáznemű közeg

• Hígított savak és kompatibilis kémiai közegek

Az anyagok és a menettömítések kompatibilitását a szállított közeg, a vegyszerkoncentráció, az üzemi hőmérséklet, a rendszernyomás és a szükséges élettartam alapján kell értékelni.

Az SS304, SS316 és SS316L különböző szintű korrózióállóságot biztosítanak. A megfelelő anyagot az aktuális szolgáltatási környezetnek megfelelően kell kiválasztani.

Termék alkalmazások

A termékek felhasználhatók a fel nem használt menetes kimenetek, csővezeték-ágak, szelepnyílások, berendezésnyílások, ellenőrző csatlakozások és egyéb kompatibilis belső menetes interfészek lezárására.

Tipikus alkalmazási területek a következők:

• Ipari csőrendszerek

• Vízellátó és -tisztító rendszerek

• Háztartási vízrendszerek

• Kereskedelmi épületek csővezetékei

• Olaj és kompatibilis üzemanyagrendszerek

• Jóváhagyott anyagokat és tömítési módszereket használó gázrendszerek

• Gyógyszerészeti berendezések és létesítmények csővezetékei

• Vegyipari berendezések

• Környezetvédelmi rendszerek

• Gépek és műszerek csatlakozásai

• Általános folyadékszabályozási alkalmazások

Gyógyszerészeti, üzemanyag-gáz, vegyi vagy egyéb szabályozott alkalmazások esetén az ügyfeleknek meg kell erősíteniük, hogy szükség van-e további anyagdokumentációra, felületkezelésre, tesztelésre vagy tanúsításra.

A termék jellemzői és előnyei

1. Négyzetes fejű és hatlapfejű konfigurációk állnak rendelkezésre

2. Tartós öntött rozsdamentes acél szerkezet

3. Jó mechanikai szilárdság és méretstabilitás

4. Kiváló korrózió- és oxidációállóság

5. Több menetszabvány is elérhető

6. Kényelmes be- és kiszerelés

7. Alkalmas csővezetékek lezárására és berendezések karbantartására

8. Többféle rozsdamentes acélminőség kapható

9. Pácolt felületkezelés

10. Egyedi termékjelölések támogatottak

11. OEM gyártás az ügyfél rajzai szerint

12. Nemzetközi szállításra alkalmas export csomagolás

A külső menetes csatlakozás lehetővé teszi a dugó beszerelését egy kompatibilis belső menetes nyílásba. Megfelelő menettömítő anyagot, tömítőszalagot vagy tömítőanyagot kell kiválasztani a menetszabványnak, a szállított közegnek, az üzemi nyomásnak és az üzemi hőmérsékletnek megfelelően.

Az NPT, BSPT, BSP, DIN 2999 és ISO 228 szerinti menetek profilja, kúpos jellemzője, menetemelkedése és tömítési módja eltérő lehet. Nem használhatók felváltva, kivéve, ha a kompatibilitást technikailag megerősítették.

Gyártás és felületkezelés

A terméktestet rozsdamentes acél öntéssel gyártják, majd a külső menet megmunkálásával és a kritikus méretekkel.

A fő gyártási eljárások a következők lehetnek:

1. Nyersanyag előkészítés

2. Öntvény

3. Öntés tisztítás

4. Szükség esetén hőkezelés

5. Dimenziós megmunkálás

6. Szálfeldolgozás

7. Pácolás

8. Termékellenőrzés

9. Jelölés és csomagolás

A pácolás segít eltávolítani a felületi szennyeződéseket, a hőárnyalatot, a vízkőt és az öntés és megmunkálás során bekerült vasmentességet. További felületkezelési lehetőségek megbeszélhetők az ügyfél igényei szerint.

Termékjelölés

A szabványos jelölések a következőket tartalmazhatják:

• Termék mérete

• Rozsdamentes acél anyagminőség

• 150. osztályú nyomásjelölés

• LIANHE logó

• A köteg vagy a nyomon követhetőségi információk, ha szükséges

Ügyféllogók, privát márkák, projektszámok és egyéb testreszabott jelölések alkalmazhatók a megerősített rendelési követelményeknek megfelelően.

Termékminőség-ellenőrzés

A LIANHE minőségellenőrző személyzetet rendel a gyártás megfelelő szakaszaihoz. Az ellenőrzési eljárásokat a gyártás, megmunkálás, menetfeldolgozás, felületkezelés, jelölés és csomagolás során végzik.

A fő minőség-ellenőrzési eljárások a következők:

1. Nyersanyag minőség és dokumentáció ellenőrzése

2. Öntvény megjelenése és méretvizsgálata

3. Kritikus méretmérés megmunkálás után

4. Menetprofil, méret és szelvény vizsgálata

5. Felületi állapot ellenőrzés pácolás után

6. Termékjelölés és specifikáció ellenőrzése

7. Végső ellenőrzés a visszaigazolt rendelés szerint

8. A mennyiség, a csomagolás, a címke és a szállítási jel ellenőrzése

A termékek a vonatkozó ellenőrzési eljárások elvégzése után jóváhagyásra kerülnek szállításra.

További PMI-tesztek, méretjelentések, nyomáspróbák, menetellenőrzési jelentések, anyagtanúsítványok vagy harmadik fél általi ellenőrzés is megoldható a projekt követelményei szerint.

OEM és testreszabott gyártás

OEM megrendeléseket elfogadunk. A termékek a vásárlói rajzok, minták, műszaki előírások, menetkövetelmények, anyagminőségek, termékjelölések és csomagolási utasítások alapján gyárthatók.

A személyre szabott gyártást igénylő ügyfeleknek biztosítaniuk kell:

• Termékrajz vagy minta

• Fej típus

• A szál típusa és mérete

• Rozsdamentes acél anyagminőség

• Üzemi nyomás és hőmérséklet

• Szállított közeg

• Szükséges mennyiség

• Ellenőrzési követelmények

• Jelölési és csomagolási utasítások

A gyártás megvalósíthatóságát, a szerszámokra vonatkozó követelményeket, a minimális rendelési mennyiséget, az árat és a szállítási ütemtervet a műszaki felülvizsgálat után erősítik meg.

Csomagolás

Minden terméket műanyag csomagolással védenek, hogy csökkentsék a pornak, nedvességnek és a felületi szennyeződéseknek való kitettséget.

A termékeket ezután megerősített export kartondobozokba csomagolják, majd a rendelési mennyiségnek és szállítási módnak megfelelően fadobozokba vagy raklapokra tömörítik.

Testreszabott kartondobozok, vásárlói logók, címkék, vonalkódok, raklapvédelem és egyéb csomagolási megoldások biztosíthatók a megerősített követelményeknek megfelelően.

Fizetési feltételek

Normál fizetési feltételünk 30% T/T előleg, a fennmaradó 70% T/T egyenleg kiszállítás előtt. A rendelés értékének és az együttműködési feltételeknek megfelelően egyedi fizetési módok egyeztethetők.

A választható fizetési módok a következők:

• T/T banki átutalás

• Western Union

• PayPal

• Egyéb, kölcsönösen elfogadott módszerek

Szállítási feltételek

Elérhető kereskedelmi feltételek:EXW, FOB, CFR, CIF, DDP és DDU

A termékek kiszállítása lehetséges:

• Tengeri fuvarozás

• Légi teherszállítás

• Szárazföldi szállítás

• Nemzetközi expressz szolgáltatás

Wenzhou, Ningbo és Sanghaj kikötői kényelmesen megközelíthetők. A termékek a visszaigazolt szállítási megállapodásnak megfelelően az ügyfél által kijelölt rendeltetési helyre is szállíthatók.

A szállítási mód a rendelési mennyiség, a csomag mennyisége, a rendeltetési hely, a szállítási ütemezés és a szállítási költségkeret alapján választható ki.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
