Rozsdamentes acél D-típusú prés egyenlő póló

Termékleírás

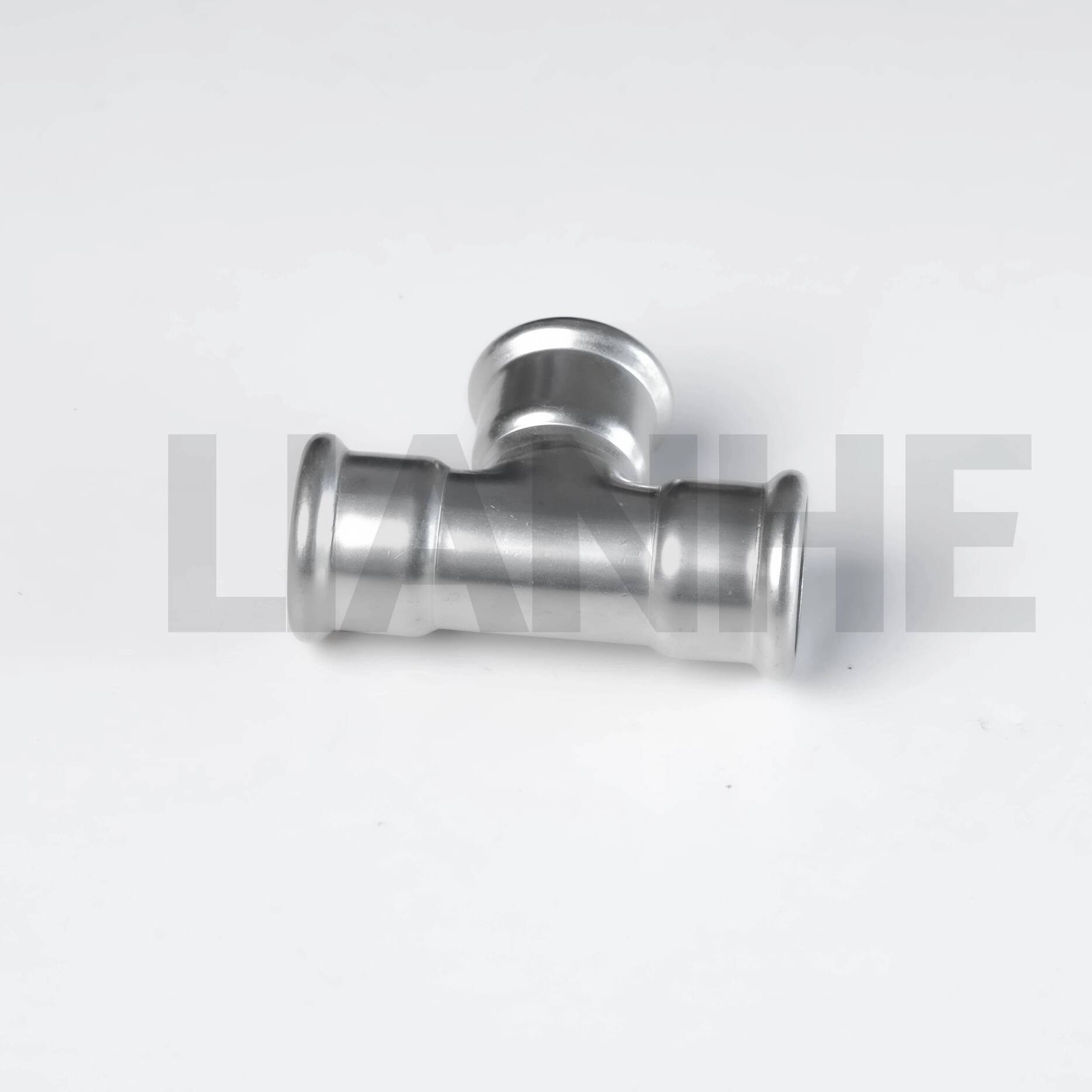

A LIANHE rozsdamentes acél D-típusú Press Equal Tee három, azonos névleges méretű préselt csatlakozást biztosít a kompatibilis folyadékok csőrendszerben való elosztásához vagy kombinálásához.

Lángmentes préscsatlakozása leegyszerűsíti a szerelést és csökkenti a helyszíni hegesztés vagy menetvágás szükségességét. A rozsdamentes acél szerkezet korrózióállóságot, mechanikai szilárdságot és hosszú élettartamot biztosít.

Műszaki előírások

Mérettartomány:1/4"–4" (DN10–DN100)

Falvastagság:0,6-2,0 mm

Alkalmazandó szabványok:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN és ASME

Elérhető anyagok:

• 0Cr18Ni9, SS304, S30408, SUS304 és 1.4301

• 0Cr17Ni12Mo2, SS316 és SUS316

• SS304L, S30403 és 1.4306

• SS316L, S31603 és 1.4404

A tömítőgyűrű anyagai:CIIR, EPDM, PTFE és NBR

Csatlakozás típusa:D-típusú préscsatlakozás három végén

Névleges nyomás:PN16

Hidrosztatikus tesztnyomás:2,5 MPa

Légtömörségi vizsgálati nyomás:1,05 MPa

Tömítés hőmérséklet tartomány:-20°C és +110°C között, a kiválasztott anyagtól és közegtől függően

Gyártási folyamat:Mechanikusan rozsdamentes acél csövekből kialakított

Felületkezelés:Vibrációs polírozás, mágneses polírozás vagy pácolás

Termékjelölés:LOGO + OD + falvastagság + anyag. Egyedi jelölések állnak rendelkezésre.

Csomagolás:Műanyag zacskók, export kartonok és fa tokok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015, a vonatkozó termékek CE-dokumentációja és egészségügyi engedély

Márka:LIANHE

HS kód: 7307230000

Származási hely:Wenzhou, Zhejiang, Kína

Alkalmazások

Alkalmas kompatibilis ivóvíz-, hideg- és melegvíz-, szennyvíz-, ipari víz-, olaj- és gázrendszerekhez.

Tipikus alkalmazások a következők:

• Vízellátó és vízelvezető rendszerek

• Fűtési és légkondicionáló rendszerek

• Gázvezeték rendszerek

• Ipari vízvezetékek

• Kereskedelmi és lakóépületek

• Hajók, kórházak és szállodák

• Környezetvédelmi projektek

A termék előnyei

1. Három egyforma méretű préscsatlakozó

2. Gyors, lángmentes szerelés

3. Jó korrózióállóság

4. Alacsony áramlási ellenállás

5. Megbízható tömítés helyes beszerelés esetén

6. Jó rezgésállóság

7. Csökkentett szerelési idő és munkaerőköltség

8. Többféle anyag és tömítőgyűrű elérhető

Telepítési útmutató

1. Vágja le a rozsdamentes acél csövet egy megfelelő csővágó segítségével.

2. Távolítsa el a belső és külső sorját, hogy elkerülje a tömítőgyűrű sérülését.

3. Tisztítsa meg a csővéget és a csatlakozóaljzatot.

4. Győződjön meg arról, hogy a tömítőgyűrű megfelelően van elhelyezve és sértetlen.

5. Jelölje be a szükséges beillesztési mélységet a csövön.

6. Dugja be teljesen a csövet az aljzatba.

7. Használjon a megadott D-típusú profillal kompatibilis présszerszámot és pofát.

8. Fejezze be a préselési ciklust, és szemrevételezéssel ellenőrizze a kötést.

9. Végezzen nyomás- vagy szivárgáspróbát a vonatkozó szabvány szerint.

Ne használjon S-, V- vagy M-profilú pofát, hacsak nincs megerősítve a termékkel való kompatibilitása.

Minőségellenőrzés

1. Nyersanyagminőség, külső átmérő és falvastagság vizsgálat

2. Vágás és csővég ellenőrzés

3. Aljzat és méretvizsgálat alakítás után

4. Hegesztés és felületvizsgálat adott esetben

5. Ellenőrzés hőkezelés és felületkezelés után

6. Hidraulikus nyomás és légtömörség vizsgálat

7. Termékjelölés és csomagolás ellenőrzése

A rendelkezésre álló dokumentumok közé tartozik az EN 10204 3.1 anyagvizsgálati tanúsítványok, a nyersanyagtanúsítványok, a méretjelentések, a hidraulikus vizsgálati jelentések és a harmadik féltől származó ellenőrzési jelentések. Adott esetben radiográfiás vizsgálati jegyzőkönyvek is rendelkezésre bocsáthatók.

Kereskedelmi feltételek

MOQ:Általában 5-10 darab, mérettől és raktárkészlettől függően.

Ingyenes minták:Elérhető a kiválasztott standard termékekhez; az expressz díjakat általában a címzett fizeti.

Árajánlat ideje:Általában három munkaórán belül.

Az árajánlat érvényessége:Általában 3-7 nap.

Szállítási idő:Körülbelül 3–7 nap a raktárról elérhető normál termékeknél, és körülbelül 25 nap új gyártásnál.

Fizetési feltételek:30% T / T letét és 70% egyenleg szállítás előtt.

Szállítási feltételek:EXW, FOB, CFR, CIF, DDP és DDU. A szállítás megoldható tengeri, légi, szárazföldi vagy nemzetközi expressz útján.

Garancia:Egy év a megerősített gyártási hibák ellen.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
