Rozsdamentes acél hornyos csatlakozó víz- és gázvezetékrendszerekhez

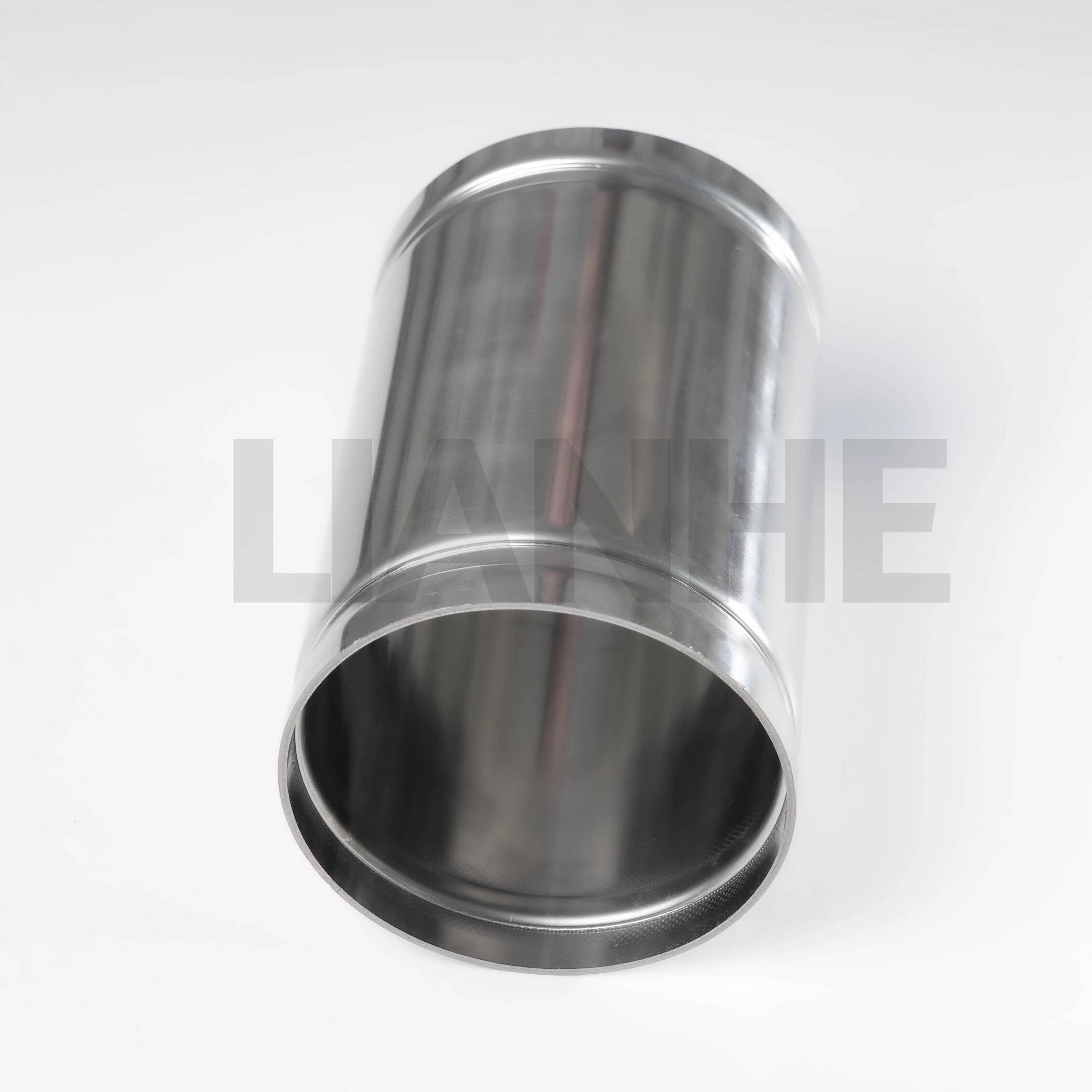

Rozsdamentes acél hornyolt tengelykapcsoló

Termék áttekintése

A LIANHE rozsdamentes acél hornyolt kuplungot úgy tervezték, hogy biztonságos és hatékony csatlakozást biztosítson közepes és nagy átmérőjű csőrendszerekhez. Hornyolt csatlakozószerkezete támogatja a gyors csővezeték-szerelést, miközben megbízható mechanikai szilárdságot és tömítési teljesítményt nyújt.

A mechanikusan kialakított rozsdamentes acélcsőből készült csatlakozó jó korrózióállóságot, méretstabilitást és hosszú távú tartósságot kínál. Alkalmas vízellátásra, gázelosztásra, fűtésre, hűtésre, környezetvédelemre és kompatibilis ipari folyadékrendszerekre.

A kiterjedt helyszíni hegesztést igénylő csatlakozási módokhoz képest a helyesen felszerelt hornyos tengelykapcsoló leegyszerűsítheti a csővezeték összeszerelését, lerövidítheti a telepítési időt, és kényelmesebbé teheti a jövőbeni ellenőrzést, karbantartást vagy cserét.

A kínai Zhejiang állambeli Wenzhou-ban található üzemünkben gyártott LIANHE rozsdamentes acél hornyos tengelykapcsolók a megállapított minőség-ellenőrzési eljárások szerint készülnek kereskedelmi, lakossági, ipari, tengeri és infrastrukturális projektek támogatására.

Műszaki előírások

Termék neve:Rozsdamentes acél hornyolt tengelykapcsoló

Mérettartomány:2"–8" (DN50–DN200)

Falvastagság:1,0-5,0 mm

Alkalmazandó szabványok:GB, EN, DIN és ASME

Elérhető anyagok:

• 0Cr18Ni9, SS304, S30408, SUS304 és 1.4301

• 0Cr17Ni12Mo2, SS316 és SUS316

• SS304L, S30403 és 1.4306

• SS316L, S31603 és 1.4404

Csatlakozás típusa:Hornyolt csatlakozás

Névleges nyomás:PN16

Hidrosztatikus tesztnyomás:2,5 MPa

Légtömörségi vizsgálati nyomás:1,05 MPa

Alkalmazható tömítés hőmérséklet-tartomány:-20°C és +110°C között

Gyártási folyamat:Mechanikusan rozsdamentes acél csövekből kialakított

Felületkezelési lehetőségek:Vibrációs polírozás, mágneses polírozás és pácolás

Termékjelölés:LOGO–OD–W.T.–Anyag. Vevői logók, privát márkák, köteginformációk és egyéb testreszabott jelölések alkalmazhatók az egyedi rendelési követelményeknek megfelelően.

Márka:LIANHE

HS kód: 7307230000

Származási hely:Wenzhou, Zhejiang, Kína

A tényleges üzemi nyomás és hőmérséklet határértékei a tengelykapcsoló méretétől, falvastagságától, a rozsdamentes acél minőségétől, a tömítés anyagától, a szállított közegtől, a hornyok méretétől és a vonatkozó projektszabványtól függenek.

A termék előnyei

A rozsdamentes acél hornyos tengelykapcsoló egyesíti a korrózióállóságot, a telepítési hatékonyságot, a mechanikai stabilitást és a kényelmes karbantartást.

Tartósság és megbízhatóság

• Nagy mechanikai szilárdság és szerkezeti stabilitás

• Kiváló korrózió- és oxidációállóság

• Jó kopásállóság és deformáció

• Hosszú élettartam megfelelő körülmények között

• Stabil teljesítmény igényes csővezetéki környezetben

Csatlakozás és működési teljesítmény

• Biztonságos csatlakozás a kompatibilis hornyolt csővégek között

• Megbízható tömítési teljesítmény megfelelő telepítés esetén

• Áramvonalas belső szerkezet korlátozott áramlási akadályokkal

• Jó rezgés- és csővezeték-mozgásállóság

• Alkalmas közepes és nagy átmérőjű csőrendszerekhez

Telepítés és költséghatékonyság

• Gyors és kényelmes mechanikus szerelés

• Csökkentett helyszíni hegesztési igény

• Rövidebb csővezeték beépítési idő

• Kényelmes ellenőrzés, karbantartás és csere

• Csökkentett teljes telepítési és karbantartási költségek

• Alkalmas rejtett telepítésre, ahol a projektkövetelmények lehetővé teszik

Környezetvédelmi és higiéniai előnyök

• Tartós és újrahasznosítható rozsdamentes acél konstrukció

• Korrózióálló belső felület

• Alkalmas kompatibilis ivóvízrendszerekhez

• Megfelelő egészségügyi feltételek mellett a másodlagos szennyeződés kockázatának csökkentése

• Többféle rozsdamentes acélminőség és tömítésanyag elérhető

A megfelelő horonyméretek, a tömítés kiválasztása, a csövek igazítása, a csavarok meghúzása és a szerelési eljárások elengedhetetlenek a megbízható teljesítményhez. A telepítőknek követniük kell a megadott szerelési utasításokat, és a kiválasztott tengelykapcsolóval kompatibilis alkatrészeket kell használniuk.

Alkalmazható média

A LIANHE rozsdamentes acél hornyos tengelykapcsolók használhatók:

• Ivóvíz

• Hideg víz és meleg víz

• Szennyvíz

• Ipari víz

• Olaj és kompatibilis folyékony közeg

• Gáz és kompatibilis gáznemű közeg

A kompatibilitást a rozsdamentes acél minősége, a tömítés anyaga, az üzemi hőmérséklet, a rendszernyomás és a szállított közeg kémiai tulajdonságai alapján kell értékelni.

Tipikus alkalmazások

A rozsdamentes acél hornyos tengelykapcsoló számos csőrendszerben és mérnöki projektben használható, beleértve:

Csővezetékrendszerek

• Vízellátó és elosztó rendszerek

• Közvetlen ivóvíz vezetékek

• Gázelosztó rendszerek

• Szennyvíz csőrendszerek

• Környezetvédelmi csővezetékek

• Gőzrendszerek a megerősített hőmérsékleti tartományon belül

• Fűtési hálózatok

• Klíma és hűtővíz rendszerek

• Ipari vízvezetékek

• Általános kompatibilis folyadékszállító rendszerek

Projekttípusok

• Mérnöki és infrastrukturális projektek

• Hajók és tengeri létesítmények

• Kereskedelmi épületek

• Lakóépületek

• Kórházak és egészségügyi létesítmények

• Szállodák és nyilvános létesítmények

• Környezetvédelmi berendezések

• Vízkezelő létesítmények

• Ipari feldolgozó üzemek

• Fűtési és légkondicionálási projektek

Megrendelés előtt az ügyfeleknek meg kell erősíteniük a termék anyagát, a tömítést, a nyomásértéket, a hőmérséklet-tartományt, a horony szabványát, a cső külső átmérőjét és a kívánt közeget.

Tanúsítványok és minőségbiztosítás

A LIANHE gyártási és minőség-ellenőrzési eljárásokat alkalmaz a nyersanyag-ellenőrzés, csővágás, alakítás, hegesztés, hőkezelés, felületkezelés, hornyolás, nyomáspróba, jelölés és csomagolás során.

Elérhető tanúsítványok:

• GB/T 19001-2016

• ISO 9001:2015

• A vonatkozó termékek CE-dokumentációja

• Egészségügyi engedély

A tényleges tanúsítvány hatókörét és elérhetőségét a kiválasztott terméknek, a tervezett alkalmazásnak és a célpiacnak megfelelően meg kell erősíteni.

Nyolclépcsős minőség-ellenőrzési folyamat

A minőség-ellenőrző személyzet folyamat közbeni és végső ellenőrzéseket végez. A termékeket kiszállítás előtt ellenőrzik, hogy anyagaik, méreteik, hornyok, felületeik, tömítési teljesítményük, jelöléseik és csomagolásaik megfelelnek-e a megerősített rendelési követelményeknek.

1. Ellenőrizze a beérkező nyersanyagok külső átmérőjét, falvastagságát, anyagminőségét és felületi állapotát.

2. Vágás után ellenőrizze a nyersanyagok hosszát, vágási helyzetét és végállapotát.

3. Megmunkálás és alakítás után ellenőrizze a hornyot, a külső átmérőt, a falvastagságot és az egyéb kritikus méreteket.

4. Ellenőrizze a hegesztési méreteket, a varrat megjelenését és a felület minőségét hegesztés és alakítás után, ahol lehetséges.

5. Hőkezelés után ellenőrizze a termék felületét, méreteit és hornyolt csatlakozási területét.

6. Vibrációs polírozás, mágneses polírozás, pácolás vagy egyéb felületkezelés után ellenőrizze a felület minőségét.

7. Végezzen hidraulikus nyomás- és légtömörségi vizsgálatokat a vonatkozó ellenőrzési követelményeknek megfelelően.

8. Szállítás előtt ellenőrizze a termékjelöléseket, mennyiségeket, csomagolóanyagokat, címkéket és szállítási jeleket.

Terméktesztelés

A rendelkezésre álló tesztelési eljárások a következők:

• Hidrosztatikus nyomás teszt

• Légtömörségi teszt

• Üzemi nyomás teszt

• Negatív nyomású teszt

• Kihúzási teszt

• Hideg- és melegvíz-hőmérséklet-ciklus teszt

• Hidrosztatikus hajlítási és csavarási teszt

• Hidrosztatikus vibrációs teszt

• Hidrosztatikus ütési teszt

Szállítási ellenőrzés:Anyagminőség, felület állapota, termék méretei, horonyméretek, hidrosztatikai teljesítmény, légtömörség, termékjelölések, mennyiség és csomagolás.

Az alkalmazandó vizsgálatok és a mintavételi arány a kiválasztott terméktől, az irányadó szabványtól, a tervezett alkalmazástól és a megerősített ellenőrzési tervtől függ.

Gyári ellenőrzési jelentések

Ellenőrzési jelentések és minőségi dokumentumok a megerősített termék- és rendelési követelményeknek megfelelően szállíthatók, beleértve:

• EN 10204 3.1 Anyagvizsgálati tanúsítvány

• Nyersanyag vizsgálati bizonyítvány

• Radiográfiai vizsgálati jelentés, ha van

• Hidraulikus tömítési vizsgálati jelentés

• Méret- és horonyvizsgálati jelentés

• Nyomás- és légtömörségi vizsgálati jelentés

• Harmadik fél által végzett vizsgálati jelentés

• Egyéb projektspecifikus minőségügyi dokumentumok

A gyártás előtt meg kell erősíteni az ellenőrzési hatókört, a tesztelési arányokat, a dokumentációs követelményeket és a harmadik fél tanúskodási megállapodásait.

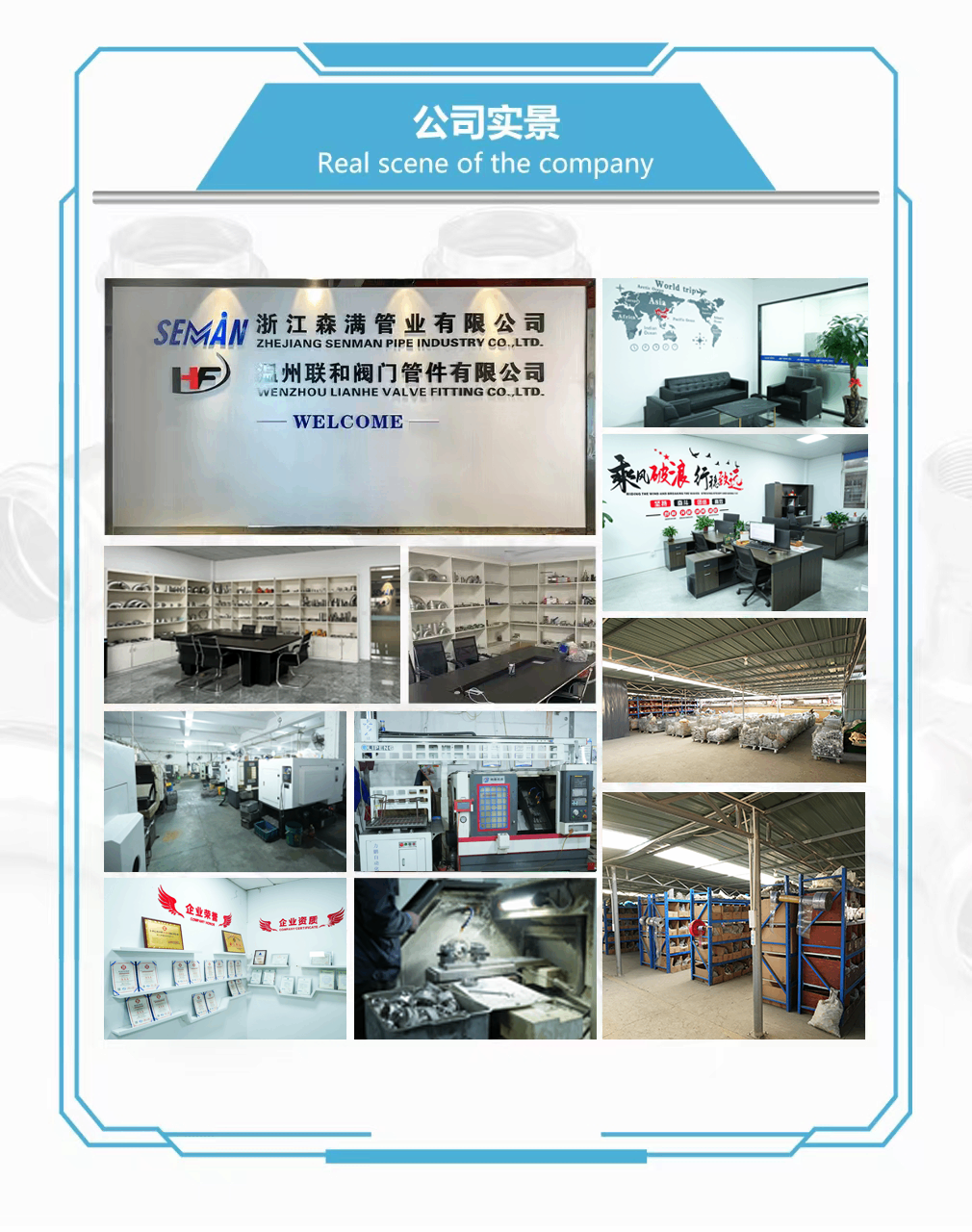

Gyártási kapacitás és berendezések

A kínai Zhejiang állambeli Wenzhou-ban található gyárunk fel van szerelve a szabványos és egyedi rozsdamentes acél hornyos szerelvények és présszerelvények gyártásának támogatására.

A fő gyártóberendezés a következőket tartalmazza:

• Öt automata csőhegesztő gyártósor

• Két lézervágó gép

• Öt vibrációs polírozó gép

• Két mágneses polírozógép

• Öt légtömörségi és hidraulikus vizsgáló egység

• Három formázógép

• Három hornyológép

• Két fúrógép

• Tíz CNC eszterga

• Hat végfeldolgozó gép

• Két függőleges hidroformázó gép

• Két keret típusú hidroformázó gép

• Tíz csőhajlító gép

• Nyolc automata argoníves hegesztőgép

• Négy hidraulikus húzógép

• Négy nagy sebességű hidraulikus lyukasztógép

• Két lézeres jelölőgép

• Két csomagolási egység

• Egyéb kapcsolódó gyártó és ellenőrző berendezések

Ezek a gyártási lehetőségek támogatják az anyag-előkészítést, a mechanikai alakítást, a hornyolást, a hegesztést, a hőkezelést, a felületkezelést, a nyomáspróbát, a jelölést, az ellenőrzést és az exportcsomagolást.

Csomagolás

Minden tengelykapcsoló műanyag zacskóval van védve, hogy csökkentse a pornak, nedvességnek és a felületi szennyeződéseknek való kitettséget. A termékeket ezután megerősített export kartondobozokba csomagolják, és szükség esetén fadobozokba tömörítik.

Ez a többrétegű csomagolás segít megvédeni a rozsdamentes acél hornyos tengelykapcsolókat az ütésektől, karcolásoktól, szennyeződésektől és kezelési sérülésektől a tárolás és a nemzetközi szállítás során.

Testreszabott kartondobozok, vásárlói logók, címkék, vonalkódok, raklapcsomagolás és egyéb csomagolási módok biztosíthatók a megerősített rendelési követelményeknek megfelelően.

Vásárlási és szállítási információk

Minimális rendelési mennyiség:Általában 5-10 darab, a termék méretétől és az aktuális készlettől függően.

Számos szokásos termékhez és gyakran kért mérethez tartunk készletet. A kiválasztott termékek akár 5000 darabot is tartalmazhatnak. Mivel a készletszintek folyamatosan változnak, az árajánlat kérésekor újra meg kell erősíteni a tényleges mennyiséget és az azonnali szállítási elérhetőséget.

Szállítási idő:A raktárról elérhető normál méretű termékeket általában 3-7 napon belül szállítjuk. Az új gyártást igénylő megrendelések általában körülbelül 25 napot vesznek igénybe.

Árajánlat ideje:Általában három munkaórán belül a teljes specifikáció és mennyiségi követelmények kézhezvétele után.

Az árajánlat érvényessége:Általában 3–7 nap, a rozsdamentes acél alapanyagáraktól, az árfolyamoktól és az aktuális piaci feltételektől függően.

Ingyenes minták:A minták ingyenesen biztosíthatók a méretellenőrzéshez és a minőségértékeléshez. A nemzetközi expressz kézbesítés díjait általában a címzett fizeti.

Fizetési és szállítási feltételek

Fizetési feltételek:30% T/T előleg fizetése szükséges, a fennmaradó 70% T/T egyenleg kiszállítás előtt. A konkrét fizetési módok a megrendelés értékének és az együttműködési feltételeknek megfelelően egyeztethetők.

Az elérhető fizetési módok közé tartozik a T/T, a Western Union, a PayPal és más, kölcsönösen elfogadott fizetési módok.

Elérhető kereskedelmi feltételek:EXW, FOB, CFR, CIF, DDP és DDU

A termékek szállíthatók tengeri, légi, szárazföldi vagy nemzetközi expressz fuvarozással. A szállítási mód a rendelési mennyiség, a csomag mennyisége, a rendeltetési hely, a szükséges szállítási ütemezés és a szállítási költségkeret alapján választható ki.

Értékesítés utáni szolgáltatás

Szabványos termékminőségi garanciaidőnk egy év. Ha a garanciális időszak alatt a gyártáshoz kapcsolódó minőségi probléma megerősítést nyer, csapatunk kivizsgálja az okot, és megfelelő műszaki vagy értékesítés utáni megoldást kínál.

Az ügyfeleknek meg kell adniuk a termék modelljét, a rendelési számot, a horony méreteit, a beépítési feltételeket, az üzemi nyomást, az üzemi hőmérsékletet, a szállított közeget, valamint a vonatkozó fényképeket vagy videókat a műszaki értékelés elősegítése érdekében.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
