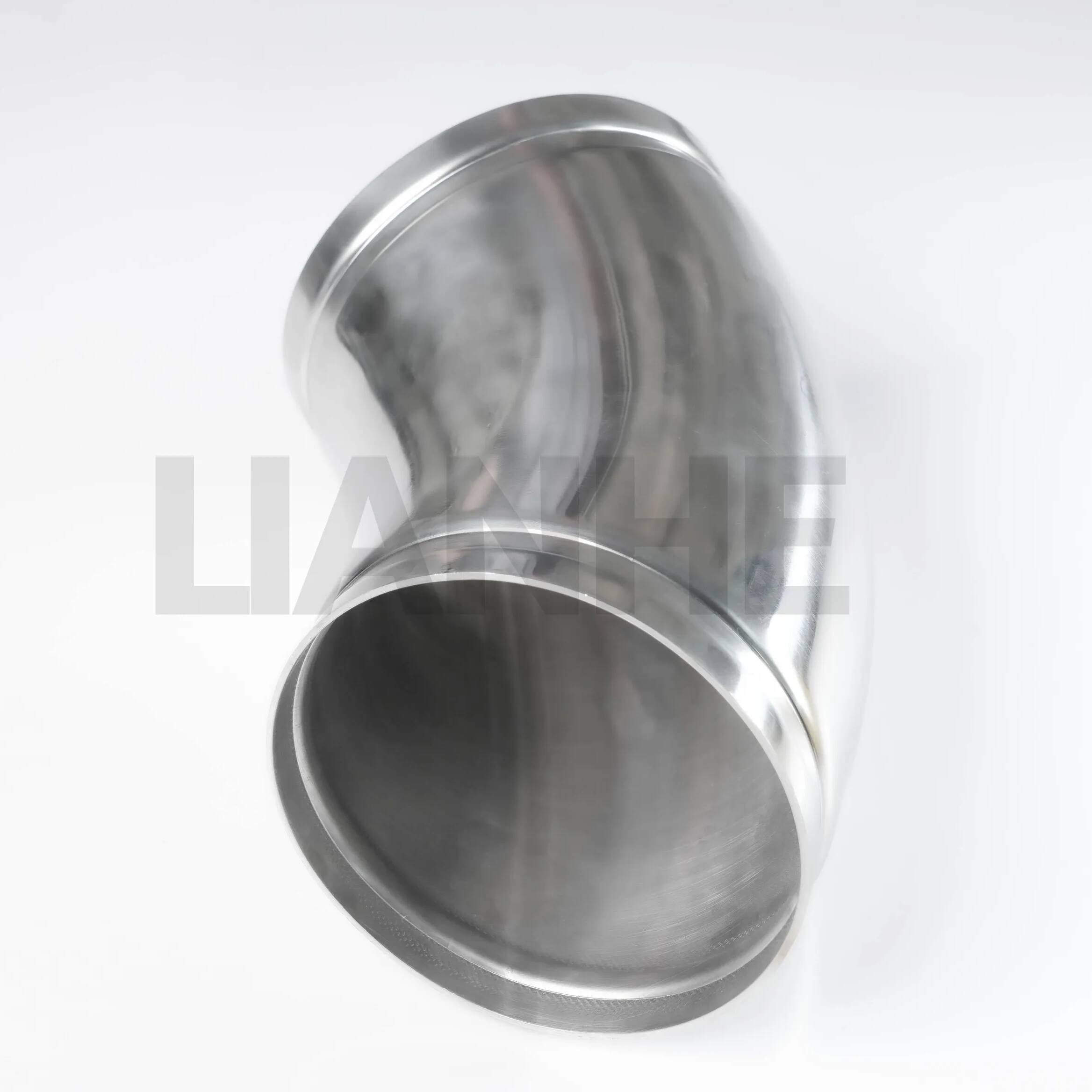

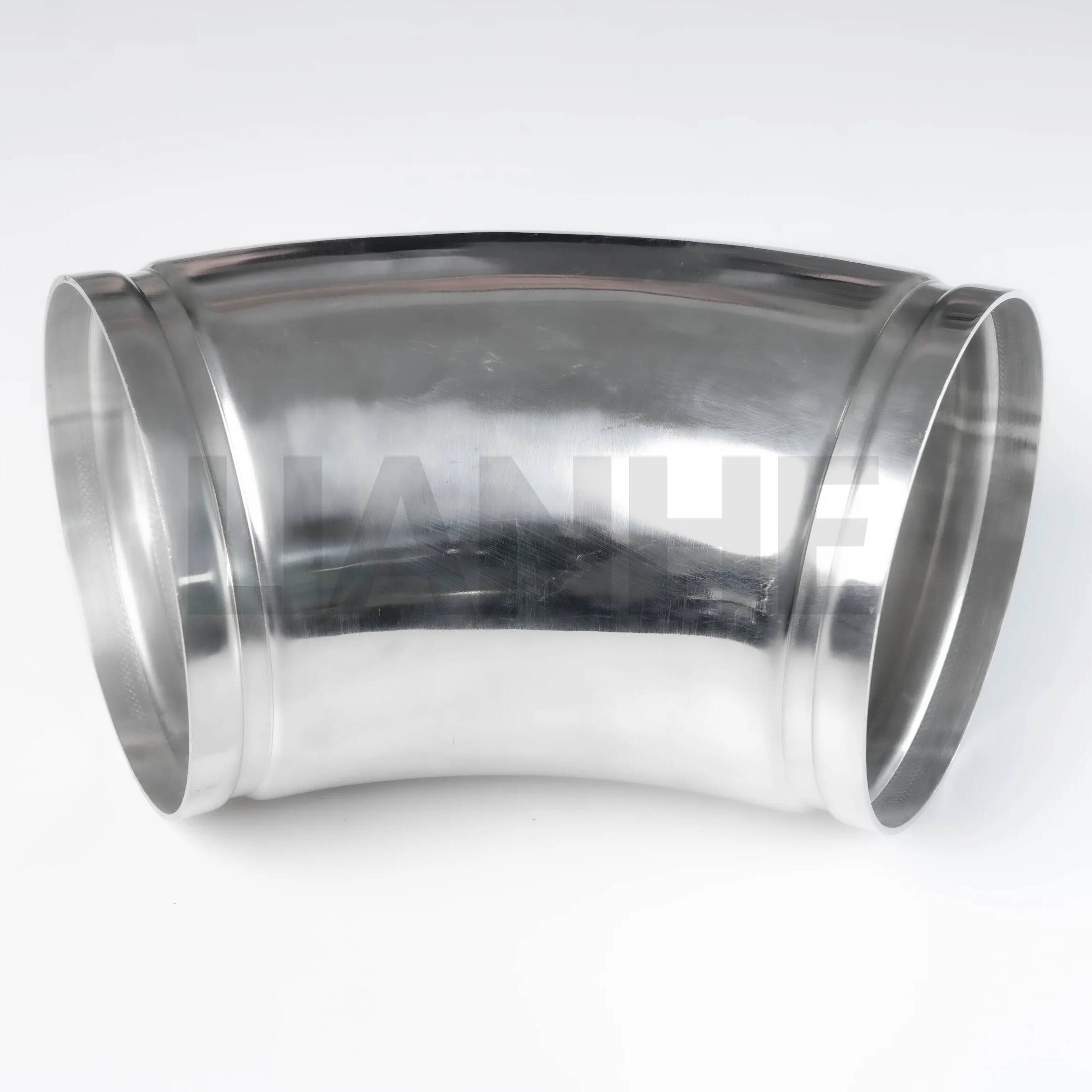

Stainless Steel Groove 45DEG Elbow for Heavy-Duty Piping

Alkalmazási csőrendszer:ivóvízvezeték, földgázvezeték, közvetlen ivóvízvezeték, környezetvédelmi berendezések csővezetéke, gőzvezeték, légkondicionáló csővezeték, fűtési vezeték, ipari vízvezeték stb.

Mérettartomány: 2"~8" (DN50~DN200)

Vastagság：1-5 mm

Standards: GB, EN, DIN, ASME

Anyag: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS36003L S3160041.

Kapcsolat Módája Soket End: Horony;

Névleges nyomás: PN16; Víznyomás teszt:2,5 MPa; Légtömörségi próbanyomás: 1,05 MPa.

A termék előnyei:
1, nagy ellenállási szilárdság: 304 rozsdamentes acélcső húzófény ≥520Mpa
2, korrózióállóság: a csőszerelvények felületén lévő oxidfilm jó korrózióállóságot biztosít a rozsdamentes acél csőszerelvényeknek.
3, hosszú élettartam: rozsdamentes acél anyag élettartama akár 100 év, cső élettartama több mint 70 év.
4. Alacsony áramlási ellenállás: a rozsdamentes acél szorító csőszerelvények belső fala sima, és az áramlási ellenállás nagyon alacsony.
5, jó szeizmikus teljesítmény: nagy szakítószilárdság a tömörítésnél, így hatékonyan csökkentheti a vízkalapács rezgése, a csővezeték rezonanciája és a földrengés által okozott vízszivárgás lehetőségét.
6, nagy nyomásállóság: csővíznyomás-teljesítmény-teszt, 2,5 mpa nyomásnak ellenáll (azaz 24,5 kg erő /CM²)
7, környezetvédelem: a rozsdamentes acél anyagok újrahasznosíthatók, szennyezésmentesek, elősegítik a fenntartható fejlődést, és a rozsdamentes acél hulladéknak is jelentős gazdasági értéke van.
8, egyszerű telepítés: Helyezze be a csövet a csőszerelvénybe egy speciális szerszámos szorítóval, mint a hagyományos hegesztési vagy vezetékes interfész egyszerű.
9, megfelelő beágyazott telepítés: a beágyazott telepítés követelményeinek megfelelő szorítócső, telepíthető, falba temethető is
10, alacsony átfogó költség: hosszú élettartam, karbantartási költségek nélkül, nincs rejtett vízszivárgás, nem könnyű öregíteni, alacsony hőmérsékletű és robbanásbiztos cső.
11, kopásálló: a rozsdamentes acél anyag akár 30 méter/sec hosszú távú eróziónak is ellenáll.
12, egészség: a rozsdamentes acél anyag egy elismert egészségügyi anyag, amely beültethető az emberi testbe, kiküszöböli a víz másodlagos szennyezését és fenntartja a víz tisztaságát.
13, jó tömítési teljesítmény, nincs szivárgás;

Kérdés küldése

termékleírás

Áttekintés

A Stainless Steel Groove 45-Degree Könyök egy nagy szilárdságú csőszerelvény, amelyet hornyos csőrendszerekhez terveztek, és megbízható, rezgésálló megoldást nyújt a csőirány megváltoztatására nagy igénybevételű alkalmazásokban. A 304-es vagy 316-os rozsdamentes acélból készült könyök hornyolt véggel rendelkezik (AWWA C606-kompatibilis), amely menet vagy hegesztés nélkül csatlakozik a tengelykapcsolókhoz vagy szelepekhez, lehetővé téve a gyors telepítést és karbantartást.

Jellemzők

Hornyolt csatlakozás előnyei:

Az AWWA C606 hornyos végei mechanikus tengelykapcsolókat (pl. Victaulic-stílusú) tesznek lehetővé, lehetővé téve az egyszerű csavarkulcsokkal történő percek alatti beszerelést, ami 40%-kal csökkenti a munkaerőköltséget a hegesztett rendszerekhez képest.

A horony méretei (mélység, szélesség) precíziós megmunkálásúak ±0,1 mm tűréssel a konzisztens tengelykapcsoló kapcsolódás érdekében.

Robusztus felépítés:

Varratmentes vagy hegesztett rozsdamentes acél test (304 általános használatra, 316 korrozív környezetre), folyáshatárral ≥250 MPa és ütésállósággal (Charpy V-bevágás ≥27 J 20°C-on).

A 45°-os szögű kialakítás csökkenti a feszültségkoncentrációt a 90°-os könyökökhöz képest, ideális olyan erős vibrációjú alkalmazásokhoz, mint a szivattyúk és kompresszorok.

Áramlásoptimalizálás:

A sima belső sugár (1,5-szeres csőátmérő) minimalizálja a turbulenciát és a nyomásveszteséget, polírozott furattal (Ra ≤1,6 μm) a lamináris áramlás érdekében víz-, olaj- és gázrendszerekben.

A horony a kanyartól távolabbi elhelyezkedése biztosítja, hogy a tengelykapcsoló tömítéseit ne befolyásolja a csőelhajlás, így a szivárgási ellenállás hőtágulás esetén is megmarad.

Megfelelőség és tesztelés:

Megfelel az ASME B16.24, MSS SP-83 és AWWA C606 szabványoknak, hidrosztatikusan tesztelve 1,5x MAWP-ig (akár 300 PSI 304-es rozsdamentes acél esetén).

Opcionális elektropolírozás nagy tisztaságú rendszerekhez, a felületi érdesség csökkentése Ra ≤0,8 μm-re gyógyszerészeti és félvezető alkalmazásokhoz.

Alkalmazás

Tökéletes nagy teherbírású és nagy átmérőjű csővezetékekhez:

Vízelosztás: Települési vízvezetékek, szennyvíztisztító telepek és tűzvédelmi rendszerek (NFPA 20-nak megfelelő), hornyos csatlakozásokkal, amelyek lehetővé teszik a csőhálózatok gyors bővítését.

Ipari üzemek: Hűtővíz körök, gőzvezetékek és ömlesztett anyag szállító rendszerek erőművekben és finomítókban, 316 rozsdamentes acéllal, amely ellenáll a kloridos feszültségkorróziónak.

Mechanikai rendszerek: Rezgésnek kitett berendezések csatlakozásai (pl. szivattyúk, generátorok), hornyos tengelykapcsolókkal, amelyek elnyelik a kisebb eltéréseket és csökkentik a könyök feszültségét.

Tengeri és tengeri: Tengervíz-beszívó rendszerek és fedélzeti csővezetékek, 316-os rozsdamentes acéllal, amely kiválóan ellenáll a sósvízi korróziónak és a bioszennyeződésnek.

GYIK

K: Mekkora a rendelkezésre álló maximális csőméret?

V:A méretek 2"-tól 48" NPS-ig terjednek, speciális projektekhez pedig egyedi méretek is elérhetők.

K: A hornyolt könyökök használhatók föld feletti és földalatti telepítésekben?

V:Igen, mindkét környezetre alkalmas; használjon polietilén burkolatot a föld alatti védelemhez korrozív talajok esetén.

K: Hogyan lehet megakadályozni a galvanikus korróziót különböző fémekkel?

V:Használjon dielektromos csatlakozókat, amikor a rozsdamentes acél könyököket szénacél csövekhez csatlakoztatja, a hornyolt végekre pedig ragasszon fel korróziógátló szalagot.

K: Mekkora az ajánlott nyomaték a tengelykapcsoló csavarokhoz?

V:Kövesse a tengelykapcsoló gyártójának útmutatásait, jellemzően 50-70 N·m 2"-12" könyökök esetén az egyenletes tömítési nyomás biztosítása érdekében.
