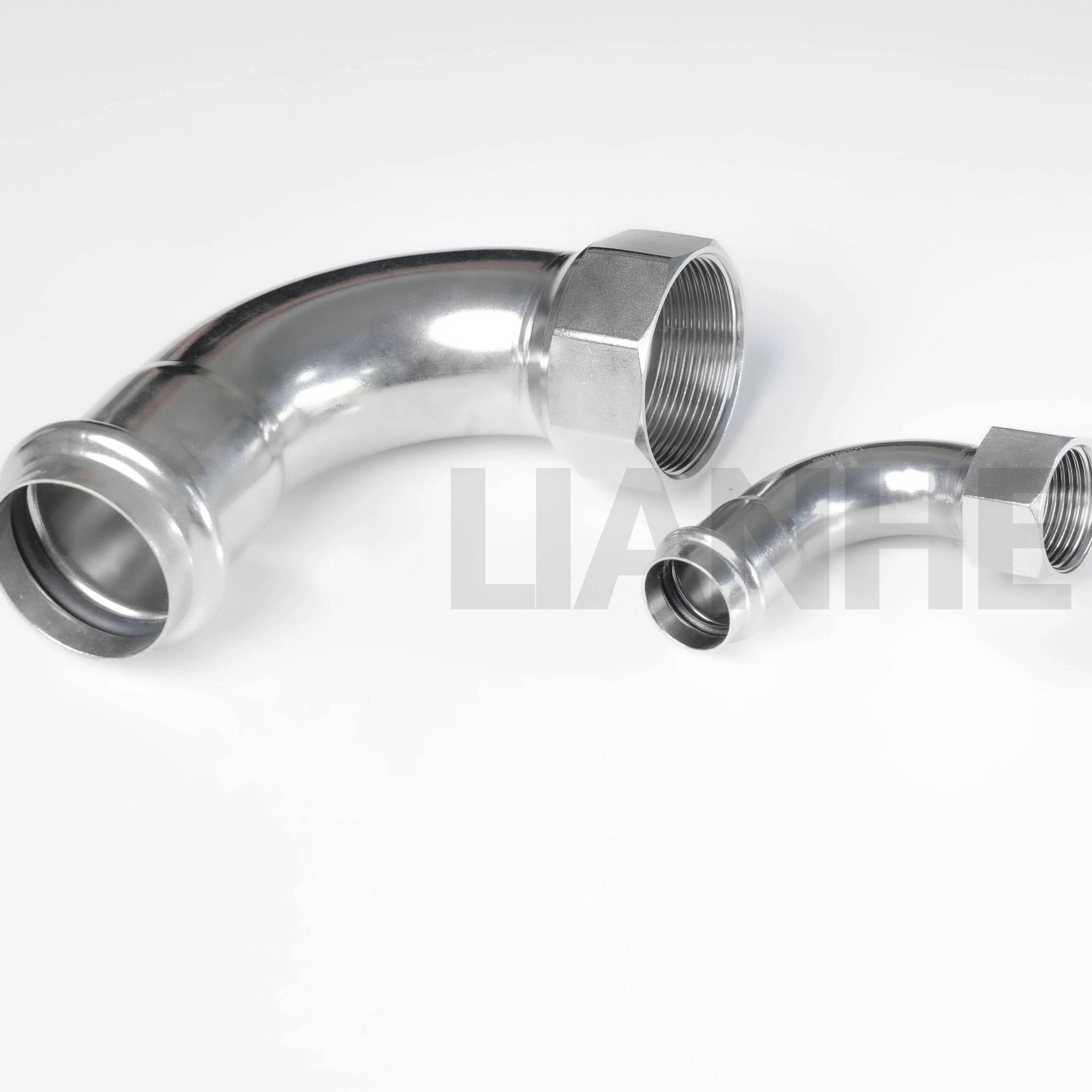

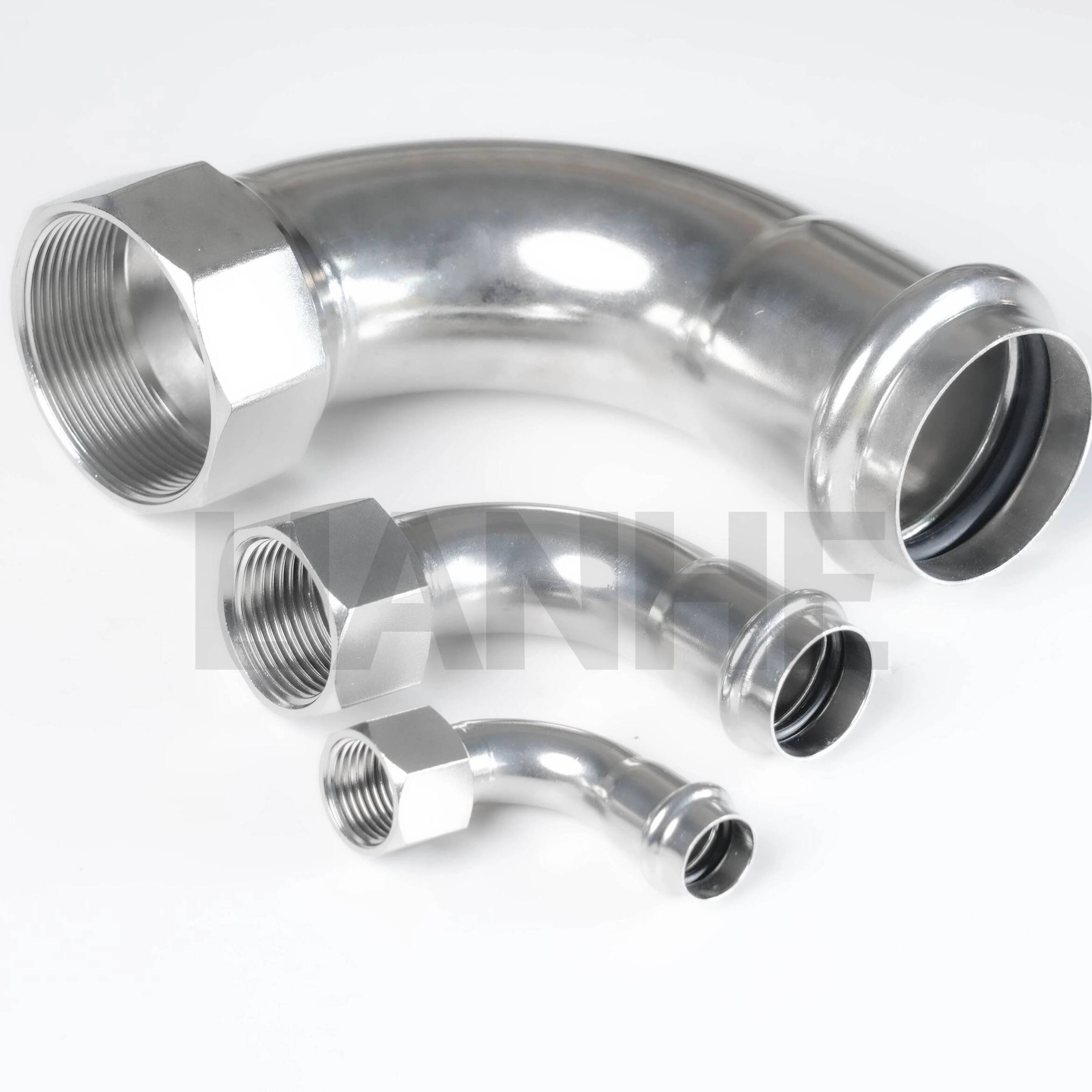

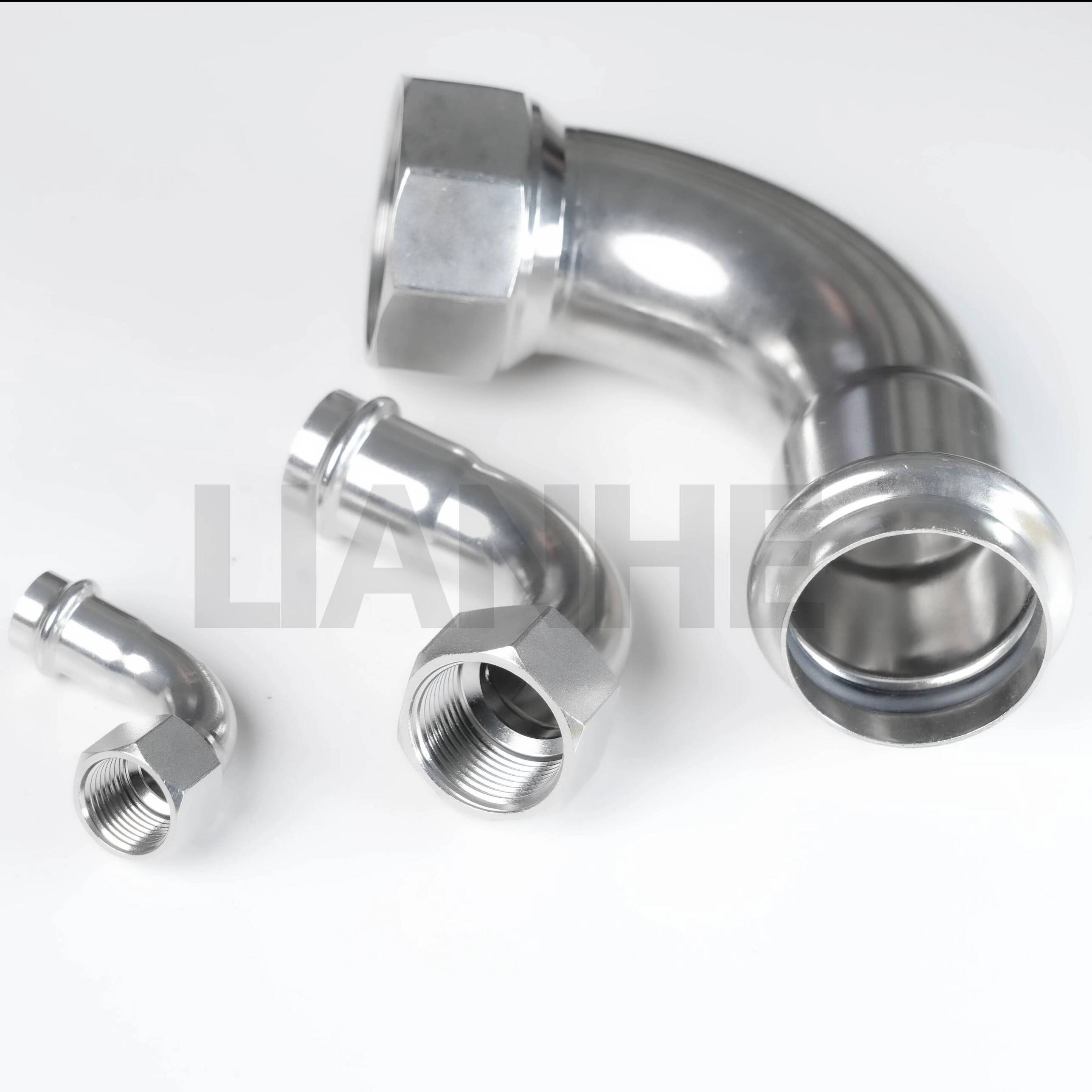

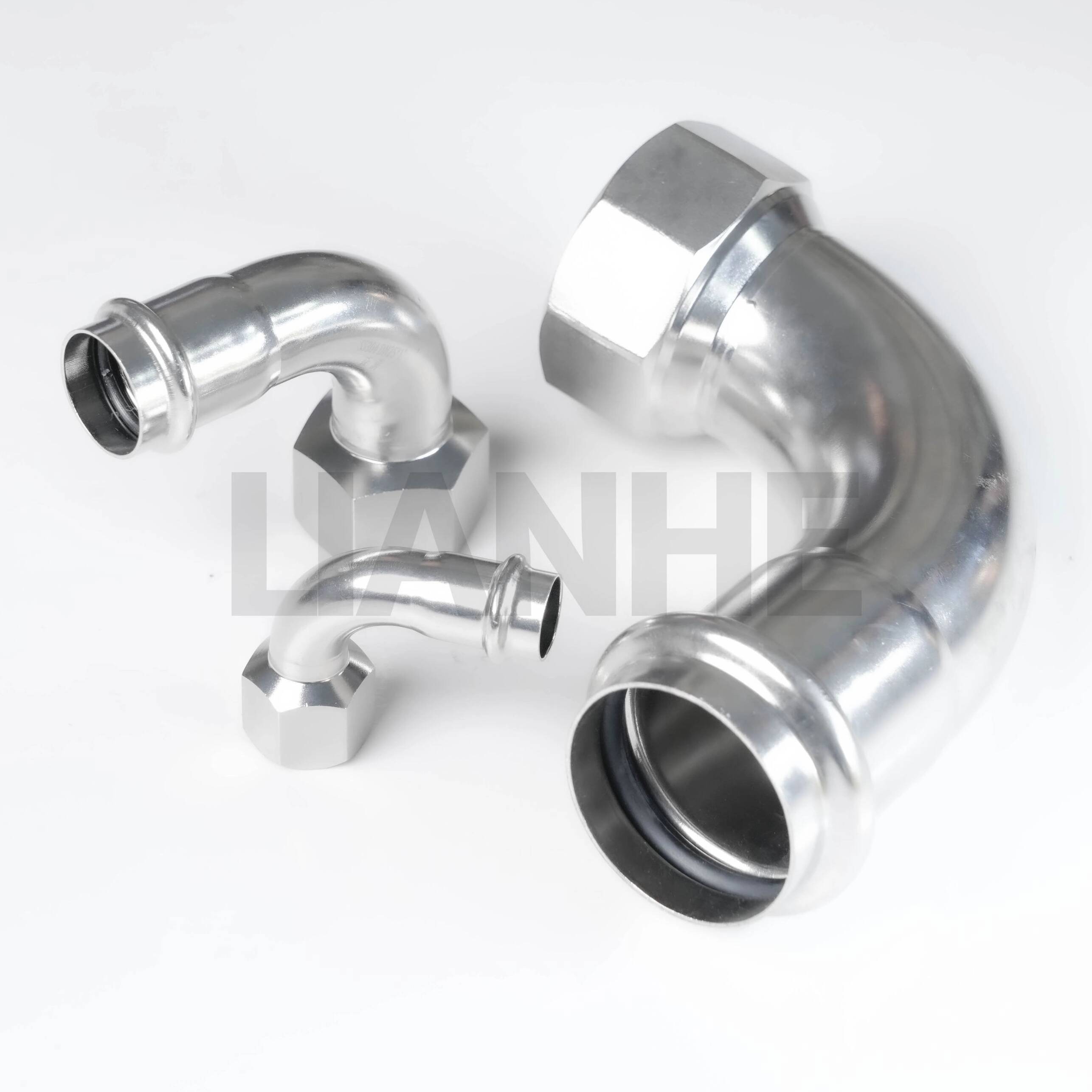

Rozsdamentes acél S-típusú prés 90°-os könyökfej, belső menettel

Termékleírás

A LIANHE rozsdamentes acél S-típusú 90°-os könyöknyomó belső menettel összeköti a préselhető csövet egy kompatibilis külső menetes elemmel, miközben 90 fokkal megváltoztatja a csővezeték irányát.

S-típusú préshüvelye gyors, lángmentes szerelést tesz lehetővé, míg a belső menetes vége szelepeket, műszereket, berendezéseket vagy egyéb menetes csővezeték-elemeket csatlakoztathat.

Műszaki előírások

Mérettartomány:1/4"–4" (DN10–DN100)

Falvastagság:0,6-2,0 mm

Elérhető anyagok:

• SS304, 0Cr18Ni9, S30408 ​​és 1.4301

• SS304L, S30403 és 1.4306

• SS316 és 0Cr17Ni12Mo2

• SS316L, S31603 és 1.4404

Csatlakozás típusa:S-Type Press Socket × Female Thread

Szál opciók:NPT, BSPT és BSPP

Névleges nyomás:PN16

Hidrosztatikus tesztnyomás:2,5 MPa

Légtömörségi vizsgálati nyomás:1,05 MPa

Alkalmazandó szabványok:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN és ASME

A tömítőgyűrű anyagai:CIIR, EPDM, PTFE és NBR

Tömítés hőmérséklet tartomány:-20°C és +110°C között, anyagtól és közegtől függően

Gyártási folyamat:Mechanikusan rozsdamentes acél csövekből kialakított

Felületkezelés:Vibrációs polírozás, mágneses polírozás vagy pácolás

Termékjelölés:LOGO + OD + falvastagság + anyag. Egyedi jelölések állnak rendelkezésre.

Csomagolás:Műanyag zacskók, export kartonok és fa tokok

Márka:LIANHE

Származási hely:Wenzhou, Zhejiang, Kína

Alkalmazások

Alkalmas kompatibilis ivóvíz-, hideg- és melegvíz-, szennyvíz-, ipari víz-, olaj- és gázrendszerekhez.

Tipikus alkalmazások a következők:

• Vízellátás és vízelvezetés

• Fűtési és légkondicionáló rendszerek

• Berendezések és műszerek csatlakozásai

• Kereskedelmi és lakóépületek

• Ipari csővezeték projektek

• Kórházak, szállodák és hajók

A termék előnyei

1. 90 fokkal megváltoztatja a csővezeték irányát

2. Kombinálja a prés- és belső menetes csatlakozásokat

3. Gyors, lángmentes szerelés

4. Jó korrózióállóság

5. Több menet és tömítés opció

6. Kompakt kialakítás szűk helyekre

7. Megbízható tömítés helyes beszerelés esetén

8. Egyedi jelölések elérhetők

A telepítéshez a megadott S-típusú profillal kompatibilis présszerszám és pofa szükséges. Az NPT, BSPT és BSPP szálak nem használhatók felváltva, hacsak a kompatibilitást nem erősítették meg.

Minőségellenőrzés

A standard ellenőrzés a következőket tartalmazza:

1. Nyersanyag és falvastagság vizsgálat

2. Aljzat-, menet-, szög- és méretvizsgálat

3. Hegesztés és felületvizsgálat adott esetben

4. Hidrosztatikus nyomás és légtömörség vizsgálat

5. Termékjelölés és csomagolás ellenőrzése

A rendelkezésre álló dokumentumok közé tartoznak az EN 10204 3.1 anyagvizsgálati tanúsítványok, a nyersanyag-tanúsítványok, a menet- és méretjelentések, a hidraulikus vizsgálati jelentések és a harmadik féltől származó ellenőrzési jelentések.

Kereskedelmi feltételek

MOQ:Általában 5-10 darab, mérettől és raktárkészlettől függően.

Ingyenes minták:Elérhető a kiválasztott standard termékekhez; az expressz díjakat általában a címzett fizeti.

Árajánlat ideje:Általában három munkaórán belül.

Fizetési feltételek:30% T / T letét és 70% egyenleg szállítás előtt. Western Union, PayPal és más egyeztetett módszerek állnak rendelkezésre.

Szállítási feltételek:EXW, FOB, CFR, CIF és DDP. A szállítás megoldható tengeri, légi, szárazföldi vagy nemzetközi expressz útján.

Garancia:Egy év a megerősített gyártási hibák ellen.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
