Rozsdamentes acél 304/316 lapos csuklós karima csőcsatlakozáshoz

Áttekintés

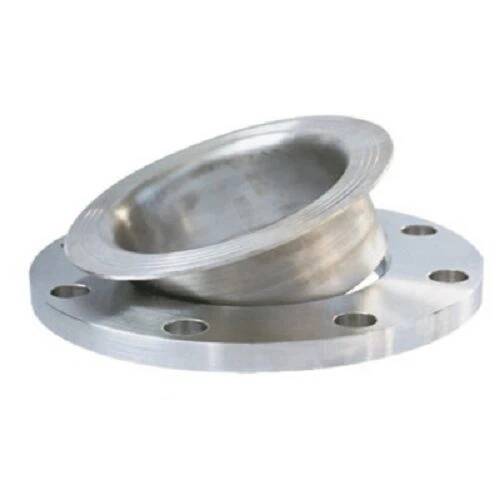

A kiváló minőségű rozsdamentes acél 304/316 lapos csatlakozási karima egy megbízható csőcsatlakozási megoldás, amelyet magas hőmérsékletű és korrozív környezetben történő egyszerű beállításra és karbantartásra terveztek. Ez a 304-es vagy 316-os rozsdamentes acélból készült karima lazán illeszkedő kialakítással rendelkezik, amely a csonk végén átcsúszik, lehetővé téve a forgási beállítást a csavarfuratok tökéletes igazítása érdekében a cső elfordulása nélkül.

Jellemzők

Egyedülálló lapos ízületi kialakítás:

A karimagyűrű szabadon csúszik a csonk végén (hegesztési nyak vagy dugaszoló varrat), lehetővé téve a 360°-os elforgatást a csavarlyukak igazításához, ami kritikus a tengeri és moduláris csővezetékeknél, ahol a pontos igazítás kihívást jelent.

Csökkenti a csatlakoztatott berendezések feszültségét azáltal, hogy elnyeli a kisebb beállítási eltéréseket, meghosszabbítja a szivattyúk, szelepek és műszerek élettartamát.

Kiváló anyagteljesítmény:

304 rozsdamentes acél (18Cr-8Ni) az általános korrózióállóság érdekében; 316 rozsdamentes acél (16Cr-10Ni-2Mo) kloridban gazdag környezetekhez, 515 MPa minimális szakítószilárdsággal.

Megfelel az ASME B16.5 (150#-2500#) és a BS EN 1092-1 szabványoknak, opcionálisan megemelt felülettel (RF) vagy lapos felülettel (FF) a különböző tömítéstípusokhoz.

Könnyű telepítés és karbantartás:

A csonk vége a csőre hegesztett (tompahegesztés vagy dugós varrat), míg a karimagyűrű külön csavarozva, lehetővé téve a karima cseréjét a cső elvágása nélkül.

50%-kal csökkenti a hegesztési igényeket a beépített karimákhoz képest, ideális helyszíni javításokhoz és utólagos felszerelési projektekhez.

Tömítés és nyomás minősítés:

Kompatibilis a spirális tekercsekkel, PTFE-vel és fém tömítésekkel, így szivárgásmentes tömítés érhető el 2500 PSI-ig (316 rozsdamentes acél, 150 # minősítés).

Hőmérséklet-tartomány: -250°C és 800°C között (megfelelő tömítésekkel), alkalmas kriogén, gőz- és magas hőmérsékletű folyamatsorokhoz.

Alkalmazás

Tökéletes igényes csőcsatlakozási forgatókönyvekhez:

Olaj és gáz tengeri: Tenger alatti csővezetékek és platformmodulok összekötése, 316 átlapolt csatlakozással, amelyek ellenállnak a tengervíz korróziójának és a ciklikus terhelésnek.

Erőmű turbinák: Magas hőmérsékletű gőzcsatlakozások, 304 karimával 550°C-ig, 316 karimával 700°C-ig megfelelő hőszigetelés mellett.

Vegyi reaktorok: Karimás csatlakozások korrozív közegekhez, 316 rozsdamentes acéllal, amely megfelel a CEPDG és az OSHA veszélyes vegyszerek kezelésére vonatkozó szabványainak.

Tengeri hajók: A motortér csővezetékei és a rakománytartály csatlakozásai, átlapolt csatlakozásokkal, amelyek megkönnyítik a beállítást vibráló fedélzeti környezetben.

GYIK

K: Mi a különbség az átlapolt kötés és a hegesztett nyakperemek között??

V:Az átlapolt kötések lehetővé teszik a karima elforgatását a csavarok beállításához, míg a hegesztési nyakak a cső szerves részét képezik, nagyobb nyomást biztosítva, de kisebb rugalmasságot biztosítanak.

K: Használhatók-e az átlapolt csatlakozási karimák nem rozsdamentes acél csövekkel?

V:Igen, de használjon dielektromos tömítést a galvanikus korrózió megelőzése érdekében, amikor szénacél csövekhez csatlakoztatja.

K: Hogyan válasszam ki a megfelelő tömítést az alkalmazásomhoz?

V:Tekintse meg a tömítések kompatibilitási táblázatát a közeg típusa, nyomása és hőmérséklete alapján; a gyakori választások közé tartozik a PTFE (általános használatú) és a fémburkolatú (nagynyomású).

K: Mekkora a minimális csőméret az átlapolt csatlakozási karimákhoz?

V:1" és 48" NPS között kapható, egyedi méretekkel és besorolásokkal speciális ipari projektekhez.
