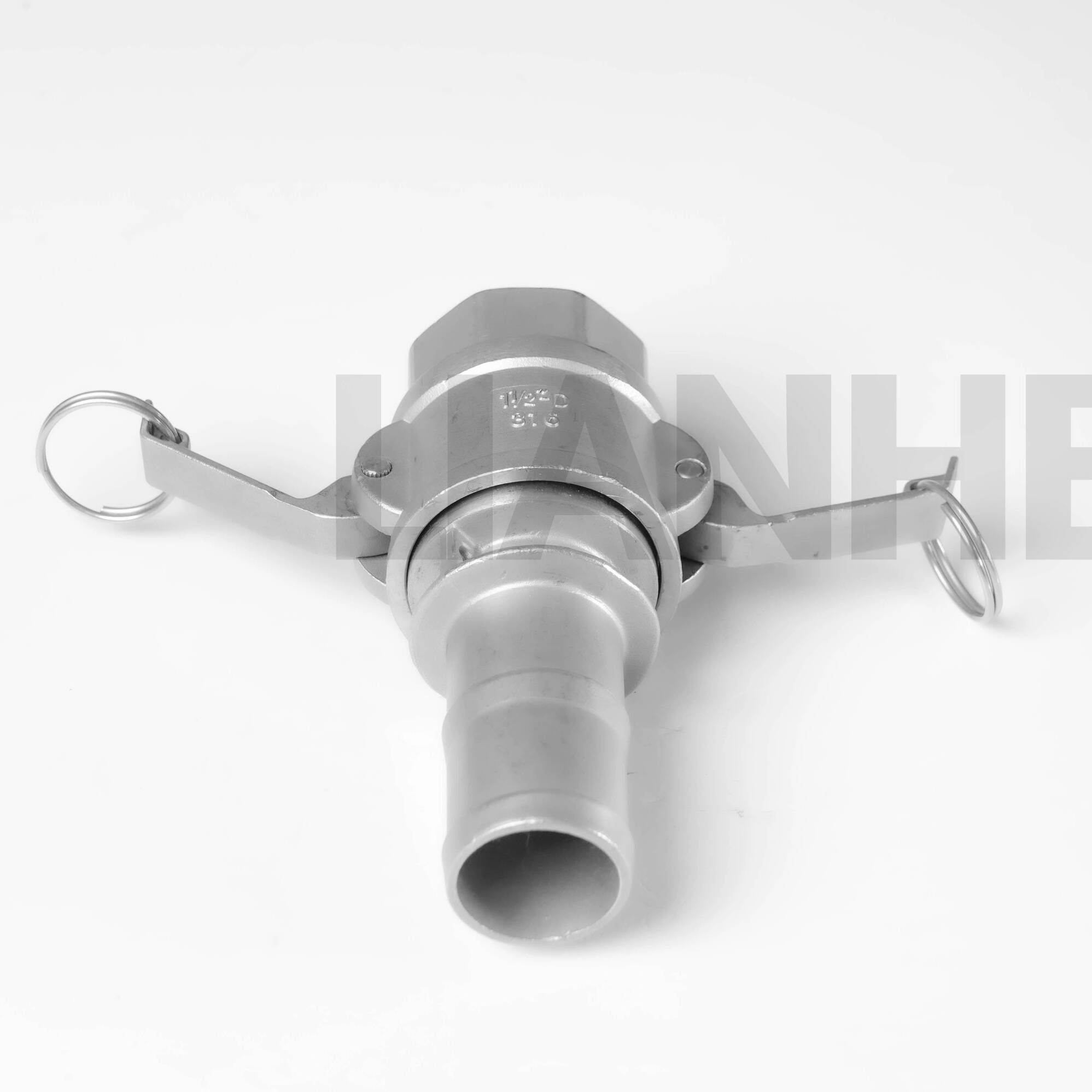

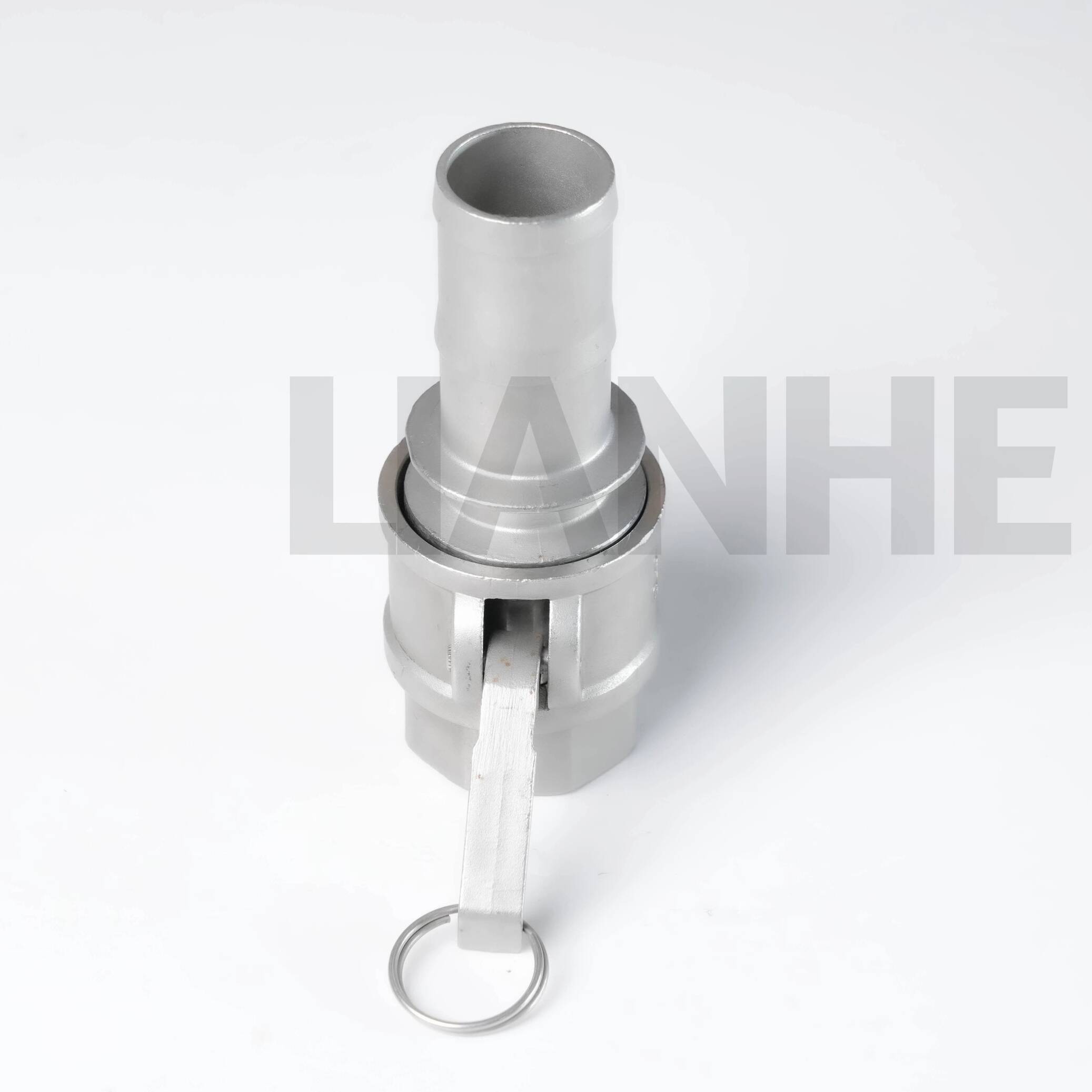

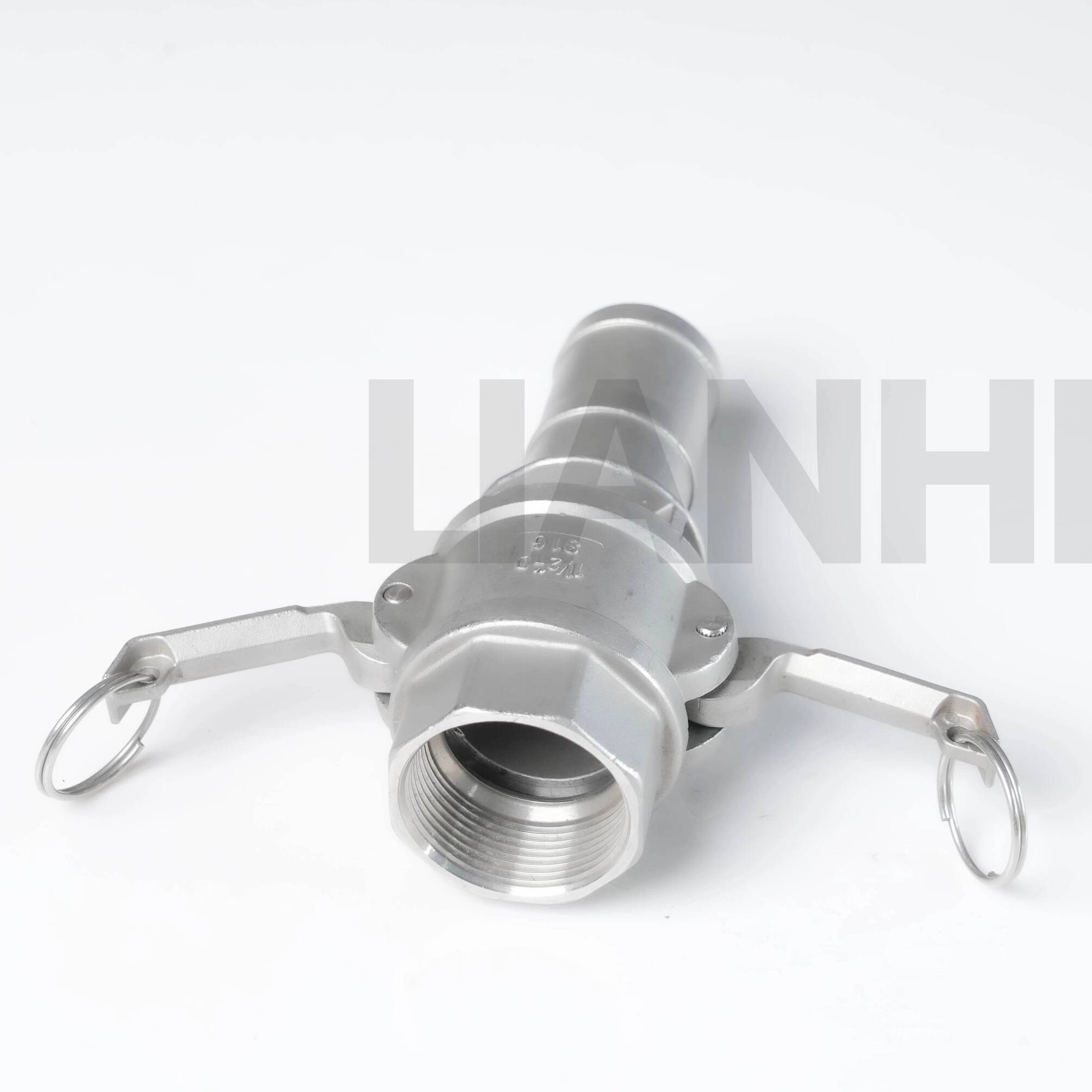

Higiénikus rozsdamentes acél C-típusú gyorscsatlakozó

Termékleírás

A higiénikus, rozsdamentes acél C-típusú gyorscsatlakozót a kompatibilis élelmiszer-, ital-, gyógyszer-, kozmetikai és biotechnológiai csőrendszerekben való gyors össze- és szétszerelésre tervezték.

Rozsdamentes acél konstrukciója és sima belső felülete támogatja a higiénikus folyadékkezelést és a kényelmes tisztítást. A kompatibilis tömítések a technológiai közeg, a hőmérséklet, a nyomás és a tisztítási követelmények szerint választhatók ki.

Műszaki előírások

Mérettartomány:1/2"–12" (DN15–DN300)

Anyag:SS316L rozsdamentes acél

Csatlakozás típusa:C-típusú gyorscsatlakozás

Hivatkozott szabvány:ISO 2852, méretigazolástól függően

Üzemi nyomás:Akár 10 bar, mérettől, tömítéstől, hőmérséklettől és csatlakozási szerkezettől függően

Elérhető tömítésanyagok:EPDM, szilikon és PTFE

Belső felület érdessége:Ra ≤0,8 μm

Opcionális felületkezelés:Elektropolírozás; alacsonyabb Ra értékek elérhetők ellenőrzés és megerősítés függvényében

Irányadó hőmérsékleti tartomány:-40°C és +200°C között, a kiválasztott tömítéstől és az üzemi feltételektől függően

Elérhető dokumentumok:

• EN 10204 3.1 Anyagvizsgálati tanúsítvány

• Anyagkövetési jelentés

• Felületi érdesség vizsgálati jelentés

• A tömítések megfelelőségi dokumentációja, ha van

• Harmadik fél által végzett vizsgálati jelentés

A termék előnyei

1. Gyors össze- és szétszerelés

2. SS316L korrózióálló konstrukció

3. Sima belső felület a kényelmes tisztítás érdekében

4. EPDM, szilikon és PTFE tömítési lehetőségek

5. Alkalmas kompatibilis CIP és SIP folyamatokhoz

6. Csökkentett karbantartási és tisztítási idő

7. Többféle méretben és felületkezelésben kapható

8. Az anyag nyomon követhetősége támogatott

Alkalmazások

Alkalmas a következő kompatibilis alkalmazásokhoz:

• Tej- és italfeldolgozás

• Sörfőzdék és gyümölcslé-gyártó sorok

• Élelmiszer-feldolgozó berendezések

• Gyógyszergyártási rendszerek

• Biotechnológiai berendezések

• Kozmetikai és testápolási termékek

• Szűrő-, keverő- és töltőrendszerek

• Általános higiéniai folyadékszállító csővezetékek

A csatlakozási méreteket, a tömítés anyagát, az üzemi nyomást, a hőmérsékletet, a vákuumviszonyokat, a felületi érdességeket és a tisztítási folyamatot megrendelés előtt vissza kell igazolni.

Telepítés és karbantartás

1. Összeszerelés előtt ellenőrizze a tömítőfelületeket és a tömítést.

2. Győződjön meg arról, hogy minden alkatrész kompatibilis méreteket használ.

3. Helyezze el megfelelően a tömítést, csavarás vagy extrudálás nélkül.

4. Rögzítse a csatlakozást a megadott összeszerelési módszer szerint.

5. Használat előtt végezzen nyomás- vagy szivárgáspróbát.

6. Ellenőrizze és cserélje ki a tömítést a tényleges állapotának, a folyamatközegnek, a hőmérsékletnek és a tisztítási ciklusoknak megfelelően.

Származási hely:Wenzhou, Zhejiang, Kína
