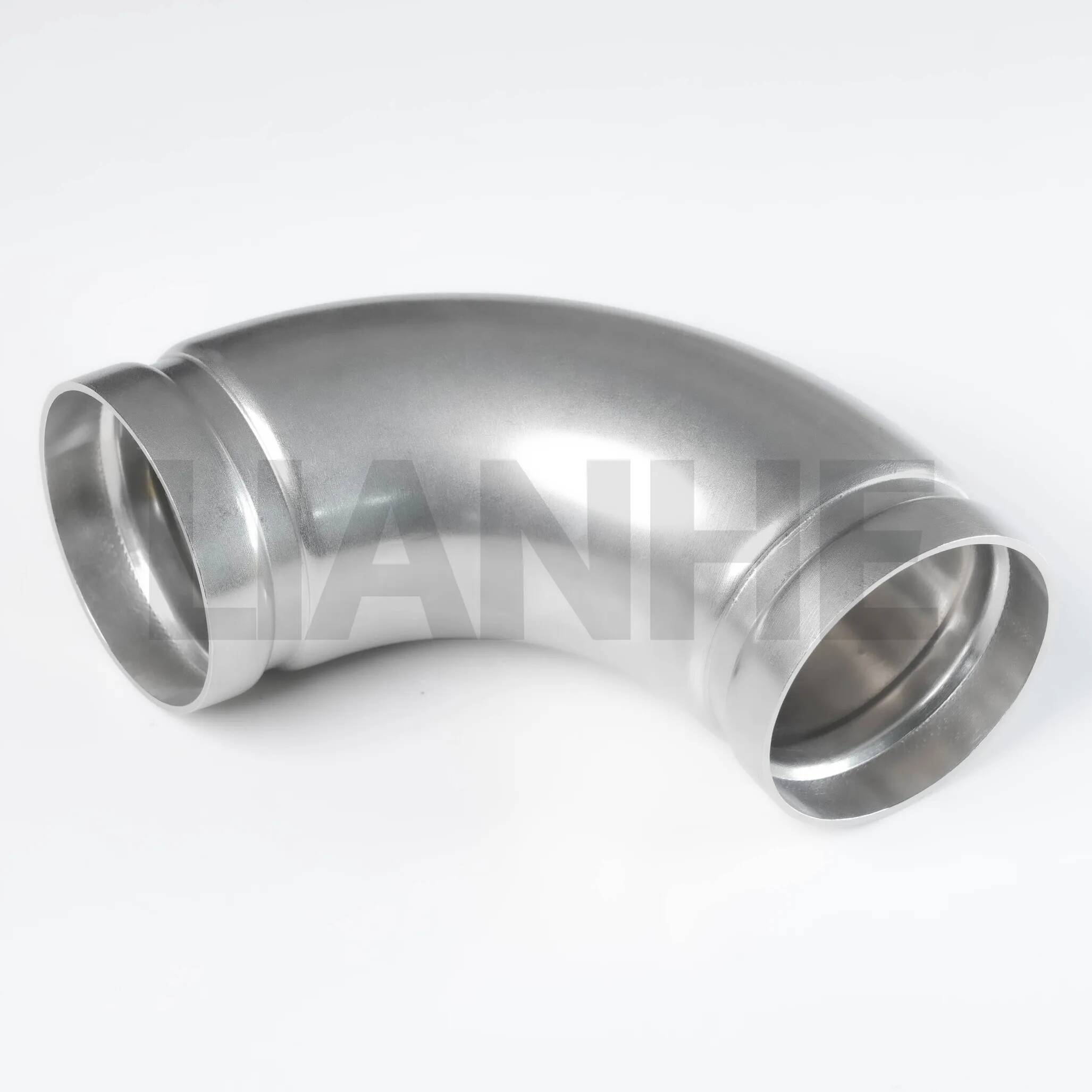

Nagy szilárdságú, 90°-os rozsdamentes acél könyökök ipari csövekhez

Környezeti adathordozó:ivóvíz (hideg-meleg víz), szennyvíz, ipari víz, olaj, földgáz stb.

Alkalmazási mezők:Mindenféle mérnöki projekt, beleértve a szállodákat, lakónegyedeket, kórházakat, bevásárlóközpontokat, környezetvédelmet, fűtést, légkondicionálást, hajókat stb.

Mérettartomány: 2"~8" (DN50~DN200)

Vastagság：1-5 mm

Standards: GB, EN, DIN, ASME

Anyag: 0Cr18Ni9 SS304 S30408 SUS304 1.4301,,0Cr17Ni12Mo2 SS316 S31603 SUS316 1.4404,SS304L S30403 1.4306 ,SS36003L S3160041.

A termék előnyei:
1, nagy ellenállási szilárdság: 304 rozsdamentes acélcső húzófény ≥520Mpa
2, korrózióállóság: a csőszerelvények felületén lévő oxidfilm jó korrózióállóságot biztosít a rozsdamentes acél csőszerelvényeknek.
3, hosszú élettartam: rozsdamentes acél anyag élettartama akár 100 év, cső élettartama több mint 70 év.
4. Alacsony áramlási ellenállás: a rozsdamentes acél szorító csőszerelvények belső fala sima, és az áramlási ellenállás nagyon alacsony.
5, jó szeizmikus teljesítmény: nagy szakítószilárdság a tömörítésnél, így hatékonyan csökkentheti a vízkalapács rezgése, a csővezeték rezonanciája és a földrengés által okozott vízszivárgás lehetőségét.
6, nagy nyomásállóság: csővíznyomás-teljesítmény-teszt, 2,5 mpa nyomásnak ellenáll (azaz 24,5 kg erő /CM²)
7, környezetvédelem: a rozsdamentes acél anyagok újrahasznosíthatók, szennyezésmentesek, elősegítik a fenntartható fejlődést, és a rozsdamentes acél hulladéknak is jelentős gazdasági értéke van.
8, egyszerű telepítés: Helyezze be a csövet a csőszerelvénybe egy speciális szerszámos szorítóval, mint a hagyományos hegesztési vagy vezetékes interfész egyszerű.
9, megfelelő beágyazott telepítés: a beágyazott telepítés követelményeinek megfelelő szorítócső, telepíthető, falba temethető is
10, alacsony átfogó költség: hosszú élettartam, karbantartási költségek nélkül, nincs rejtett vízszivárgás, nem könnyű öregíteni, alacsony hőmérsékletű és robbanásbiztos cső.
11, kopásálló: a rozsdamentes acél anyag akár 30 méter/sec hosszú távú eróziónak is ellenáll.
12, egészség: a rozsdamentes acél anyag egy elismert egészségügyi anyag, amely beültethető az emberi testbe, kiküszöböli a víz másodlagos szennyezését és fenntartja a víz tisztaságát.
13, jó tömítési teljesítmény, nincs szivárgás;

Kérdés küldése

termékleírás

Áttekintés

A nagy szilárdságú, rozsdamentes acél hornyos 90°-os könyökök prémium csőszerelvények, amelyeket úgy terveztek, hogy irányt változtassanak a hornyolt csőrendszerekben, miközben megőrzik a szerkezeti integritást és az áramlási hatékonyságot. A varrat nélküli 304-es vagy 316-os rozsdamentes acélból készült könyökök AWWA C606-kompatibilis hornyokkal és 1,5D-s sugárral rendelkeznek a sima lamináris áramlás érdekében, így ideálisak a vibrációállóságot és a korrózióállóságot igénylő nagy igénybevételű alkalmazásokhoz.

Jellemzők

Robusztus varrat nélküli konstrukció:

Extrudált vagy kovácsolt rozsdamentes acélból készül (304 általános használatra, 316 zord környezetre), falvastagsággal, amely megfelel a 40/80 ütemtervnek és folyáshatára ≥250 MPa.

A horony méretei (szélesség: 12,7 mm, mélység: 2,4 mm) precíziósan megmunkálva az AWWA C606 szabványok szerint a konzisztens tengelykapcsoló kapcsolódás érdekében.

Áramlás-optimalizált kialakítás:

Az 1,5D középvonali sugár 30%-kal csökkenti a nyomásveszteséget a rövid sugarú könyökökhöz képest, a polírozott belső furat (Ra ≤1,6μm) minimalizálja a turbulenciát és a vízkőképződést.

A 90°-os szög optimális irányváltást biztosít, miközben a feszültséget egyenletesen osztja el, alkalmas nagy áramlású rendszerekhez (akár 1000 GPM 12"-os könyököknél).

Telepítési rugalmasság:

Hornyolt csövekhez mechanikus csatlakozókkal csatlakozik (nincs hegesztés/menet), lehetővé téve a gyors szerelést percek alatt az alapvető szerszámokkal, 40%-kal csökkentve a munkaerőköltséget.

2" és 48" NPS méretben kapható, egyedi átmérőkkel és falvastagságokkal speciális projektekhez.

Környezeti Ellenállás:

A 316-os rozsdamentes acél változat ellenáll a klorid által kiváltott lyukacsosodásnak (kritikus tengeri és sósvízi alkalmazásokban), védőpasszivált felületével 20%-kal meghosszabbítja az élettartamot.

Hőmérséklet-tartomány: -250°C és 800°C között (megfelelő tömítésekkel), alkalmas kriogén folyadékokhoz és magas hőmérsékletű gőzvezetékekhez.

Alkalmazás

Tökéletes nagy igényű csőrendszerekhez:

Tűzvédelem: NFPA 20-kompatibilis könyökök sprinklerrendszerekben, megbízható áramlást biztosítva kereskedelmi épületekben és ipari létesítményekben.

Olaj- és gázfeldolgozás: Áramlás eltérítése finomítói csővezetékekben és tengeri platformokon, 316 könyökkel, amelyek megfelelnek a NACE MR0175 szabványnak savanyú gázkörnyezetben.

Áramtermelés: Gőz- és kondenzvízvezetékek hőerőművekben, ellenállnak a gyors hőmérséklet-változásoknak és a nagynyomású ciklusoknak (200 bar-ig).

Vízkezelés: Szennyvíz-elvezető rendszerek és vegyszer-adagoló vezetékek, 304 könyökkel, amelyek megfelelnek az NSF 61 szabványnak, nem korrozív vízhasználathoz.

GYIK

K: Használhatók-e ezek a könyökök földalatti létesítményekben??

V:Igen, de használjon polietilén burkolatot vagy korróziógátló fóliát az extra védelem érdekében a korrozív szennyeződések esetén.

K: Mekkora a maximális üzemi nyomás a 80-as könyök ütemezésnél?

V:Akár 300 PSI a 304 rozsdamentes acélhoz és 350 PSI a 316 rozsdamentes acélhoz 20°C-on.

K: A hornyok befolyásolják-e a könyök nyomását??

V:Nem, a barázdált kialakítás úgy lett kialakítva, hogy megfelelő csatlakoztatás esetén fenntartsa a csőrendszer teljes nyomáskapacitását.

K: Megfesthetem-e a könyököt esztétikai célból??

V:Igen, használjon rozsdamentes acéllal kompatibilis epoxi alapú festékeket; Győződjön meg arról, hogy a horony területe festetlen marad a tengelykapcsoló megfelelő kapcsolódása érdekében.
