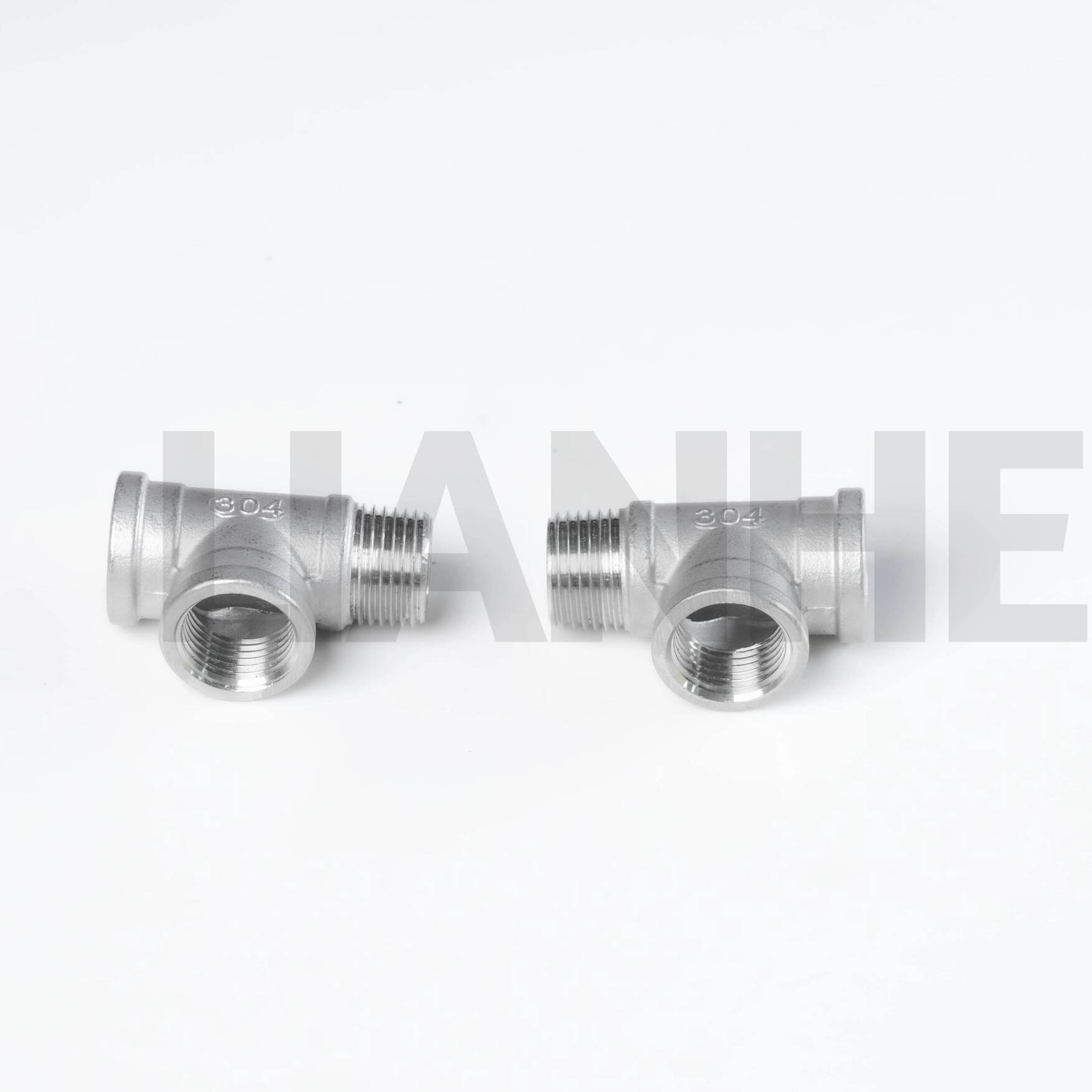

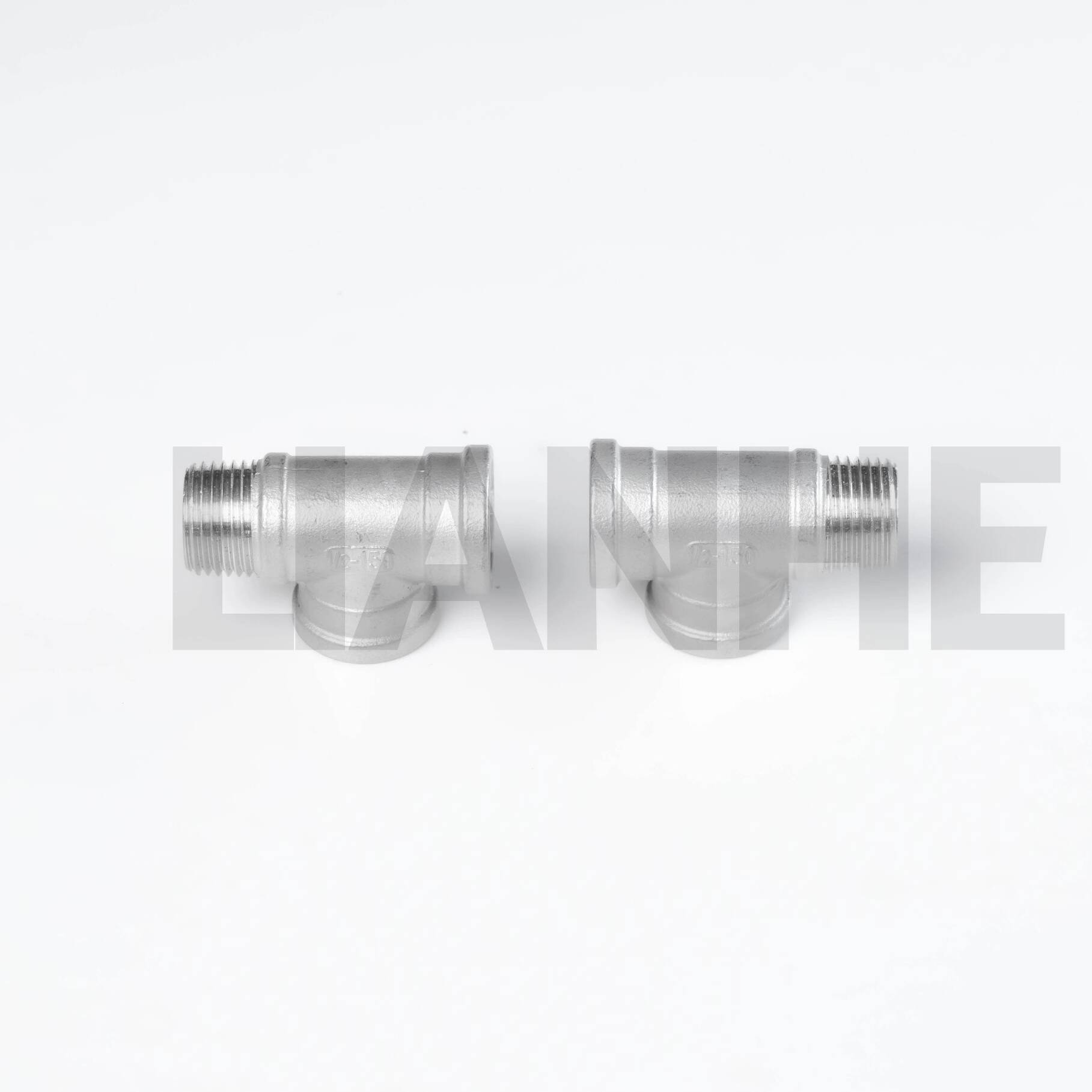

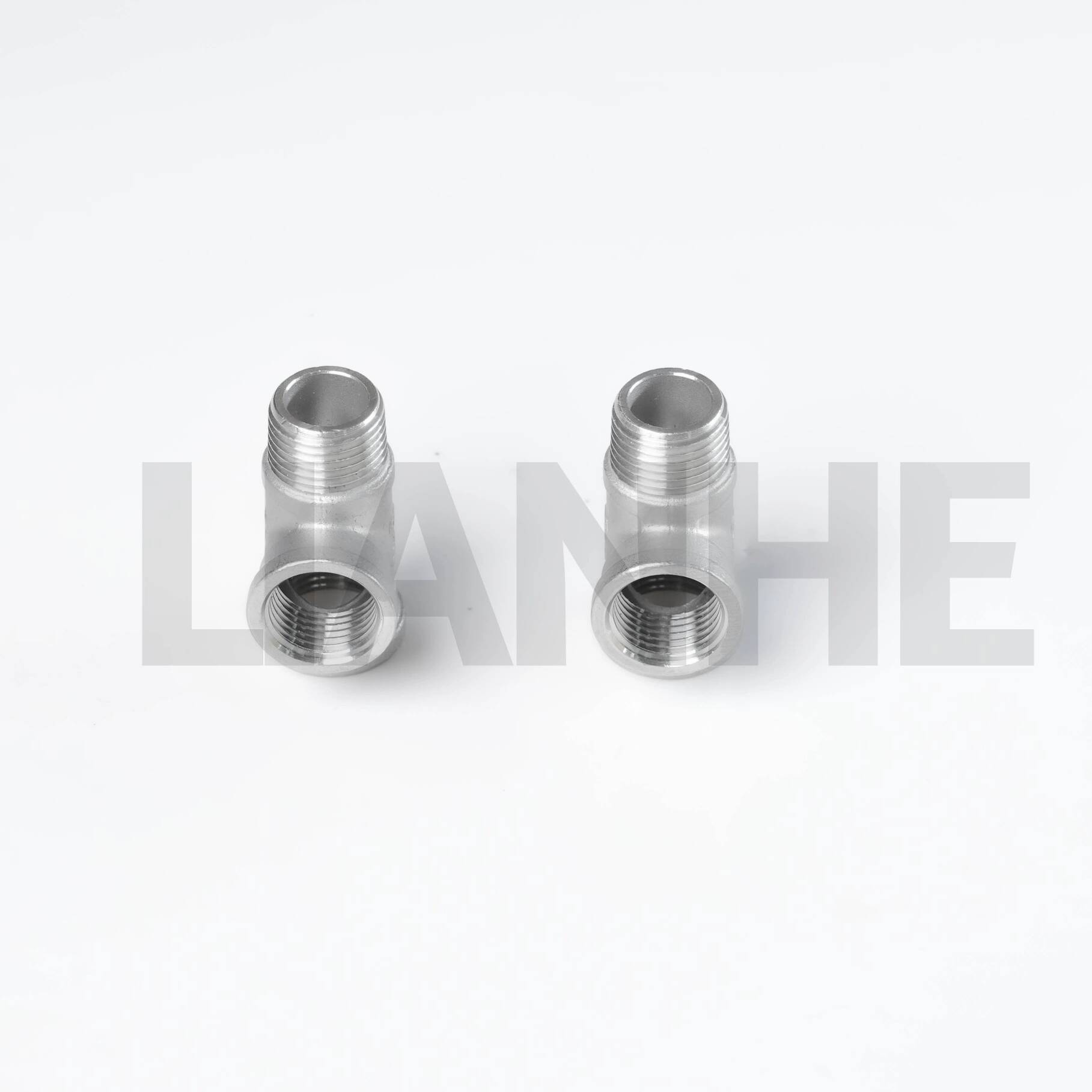

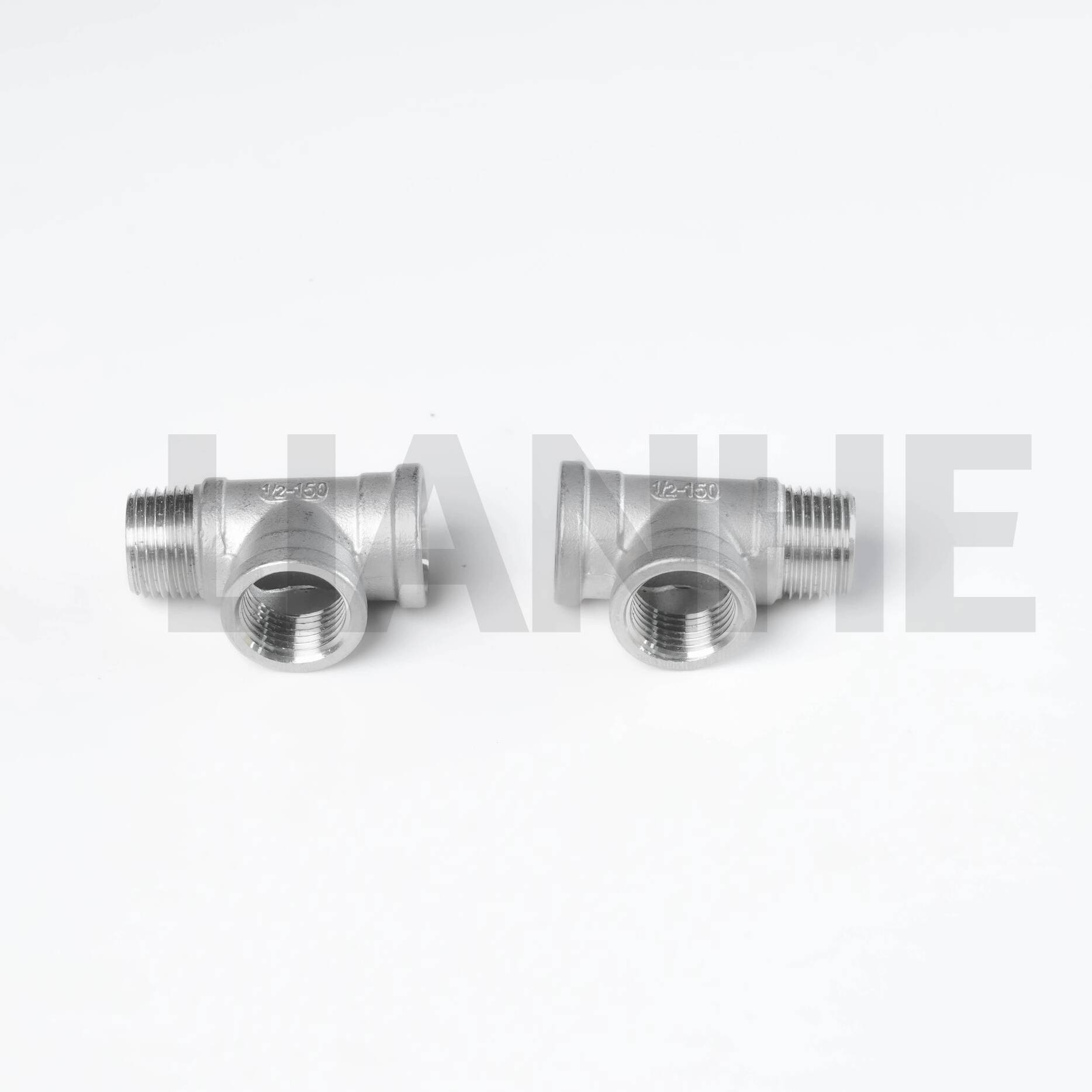

Nagynyomású rozsdamentes acél F/M menetosztály 150 Tee csőelágazáshoz

Áttekintés

A nagynyomású, rozsdamentes acél F/M menetosztály 150 Tee egy sokoldalú csőszerelvény, amelyet menetes csőrendszerek elágazásainak létrehozására terveztek, kombinálva a belső és külső NPT meneteket a rugalmas telepítés érdekében. A 304-es vagy 316-os rozsdamentes acélból készült póló megerősített ággal és 150-es osztályú minősítéssel rendelkezik, így ideális közepes nyomású ipari és kereskedelmi alkalmazásokhoz.

Jellemzők

Vegyes szál tervezés:

Alsó NPT (F) a fővezetéken és apa NPT (M) az ágon (vagy fordítva), lehetővé téve a közvetlen csatlakozást menetes szelepekhez, mérőeszközökhöz vagy adapterek nélküli csövekhez.

Az ANSI B1.20.1 szabványnak megfelelő (60°-os kúpos) menetek 300 PSI-ig (150-es osztály) szivárgásmentes tömítést biztosítanak PTFE szalaggal vagy csőadalékkal.

Megerősített ágszerkezet:

A vastagabb fal a leágazásnál (1,2x főfal) ellenáll a nyomásterhelésnek, így a feszültségkoncentráció 20%-kal csökken a szabványos pólókhoz képest.

A sima belső sugár (1,0x csőfalvastagság) minimalizálja a turbulenciát, 500 GPM (4" tee) áramlási sebességig alkalmas.

Anyag és teljesítmény:

304 rozsdamentes acél (ASTM A312) általános használatra; 316 rozsdamentes acél (ASTM A316) korrozív közegekhez, -20°C és 180°C közötti hőmérséklet-tartományban (PTFE-zárású menetek).

Max. 300 PSI üzemi nyomásra (150-es osztály), a 40-es ütemterv falvastagsága biztosítja a szerkezeti integritást közepes nyomású rendszerekben.

Megfelelőség és sokoldalúság:

Megfelel az ASME B16.11 és MSS SP-83 szabványoknak, 1/8" és 4" NPS méretben kapható, egyenlő pólóval (minden menet azonos méretű) és szűkítő pólóval (kisebb ággal).

Alkalmazás

Ideális menetes leágazásokhoz ipari és kereskedelmi rendszerekben:

HVAC rendszerek: Elágazás a fő hűtővíz vezetékektől a kereskedelmi épületek légkezelő egységeiig, 304 rozsdamentes acéllal, amely ellenáll a nedvesség okozta korróziónak.

Sűrített levegő vezetékek: Csatlakozások létrehozása légszerszámokhoz és szelepekhez a gyári automatizálásban, 150-es osztályú besorolással, 120 PSI nyomású levegőrendszerekhez.

Víz- és vízszerelési munkák: Elágazás a fő vízvezetékről a lakossági szolgáltató vezetékekre, megfelel az NSF/ANSI 61 ivóvíz alkalmazásokhoz.

Vegyi feldolgozás: Alacsony nyomású vegyszer-befecskendező vezetékek finomítókban, 316 rozsdamentes acéllal, amely ellenáll az enyhe savnak és lúgnak.

GYIK

K: Mi a különbség az F/M és M/F menetkonfigurációk között??

V:F/M-nek nőstény a fő, és hím az ágon; Az M/F ezt megfordítja, rugalmasságot biztosítva a különböző menetes alkatrészekhez való csatlakoztatásban.

K: Ez a póló használható British Standard Pipe (BSP) menetekkel??

V:Nem, az NPT szálak nem kompatibilisek a BSP-vel; használjon NPT-BSP adaptert a szabványok közötti kompatibilitás érdekében.

K: Hogyan lehet megakadályozni, hogy a rozsdamentes acél csatlakozások menete elakadjon?

V:Vigyen fel nikkel alapú beragadásgátló anyagot, és kerülje a túlhúzást; forgatónyomaték 30 N·m 1"-os meneteknél a sérülések elkerülése érdekében.

K: A póló alkalmas vákuum alkalmazásokhoz??

V:Igen, teljes vákuumra (29 Hg) méretezett, de használjon fém tömítéseket vagy anaerob tömítőanyagokat a vákuumvezetékek szivárgási ellenállásának növelése érdekében.
