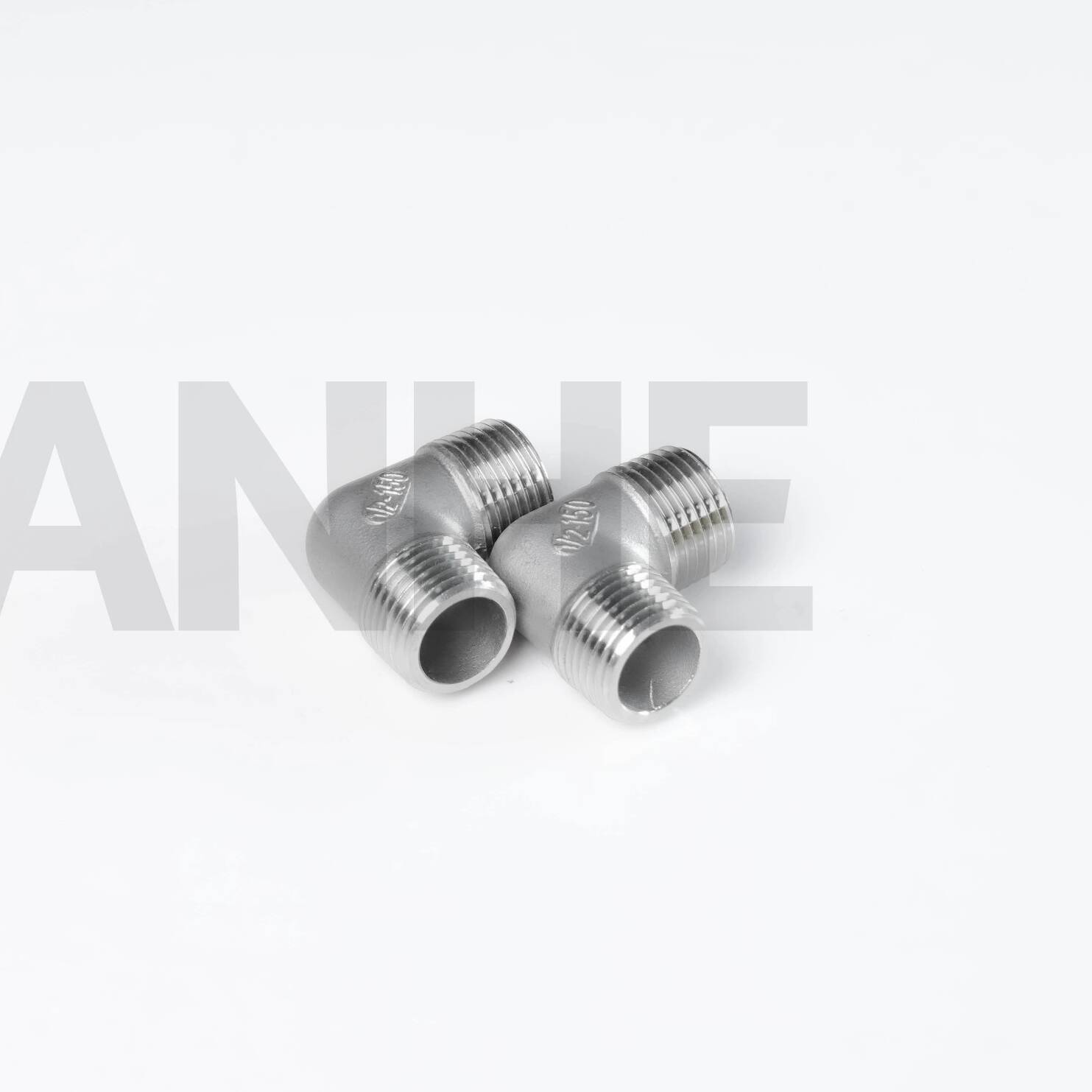

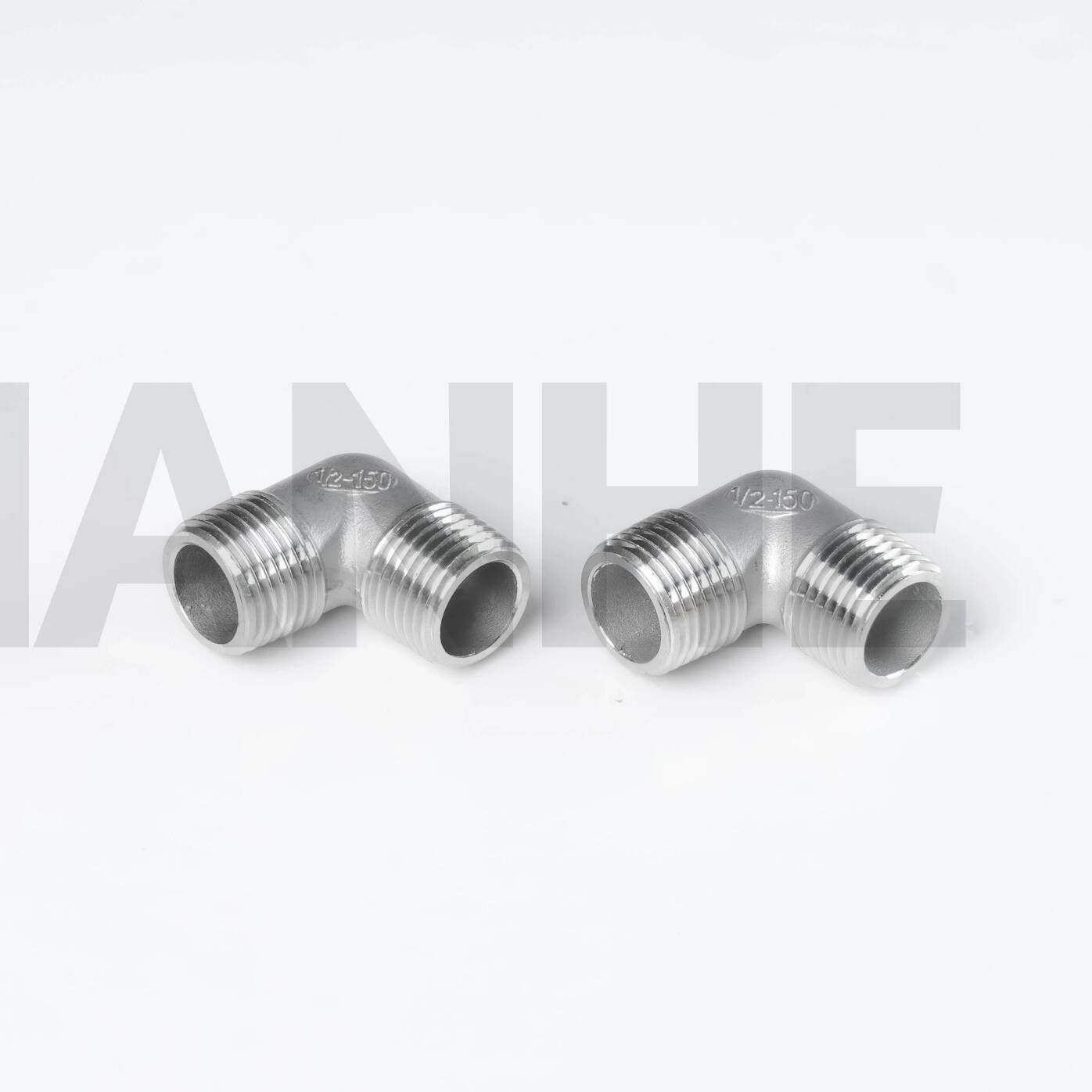

Nagynyomású rozsdamentes acél 150 # 90° menetes könyökidomok

Áttekintés

A nagynyomású rozsdamentes acél 150# 90 fokos menetes könyökök precíziós tervezésű csőszerelvények, amelyeket arra terveztek, hogy nagynyomású menetes rendszerekben irányt változtassanak, miközben biztosítják a szivárgásmentes csatlakozásokat és a szerkezeti stabilitást. A 304-es vagy 316-os rozsdamentes acélból készült könyökök NPT menettel (ANSI B1.20.1) és 1,5D sugarukkal rendelkeznek, ideálisak szilárdságot és korrózióállóságot igénylő ipari és kereskedelmi alkalmazásokhoz.

Jellemzők

Prémium anyag és menet:

ASTM A312 rozsdamentes acélból (304 vagy 316) készült, 515 MPa minimális szakítószilárdsággal és ≥30%-os nyúlással az ütésállóság érdekében nagynyomású forgatókönyvekben.

NPT belső menetek (60°-os szög, 11,5 menet hüvelykenként 1/2"-2" méreteknél), ±0,05 mm-es tűréshatárig megmunkálva, 1,5-szeres üzemi nyomásra tesztelve (150 PSI 150 # névleges érték esetén).

Áramlás és stressz optimalizálása:

Az 1.5D középvonali sugár (ANSI B16.11 kompatibilis) csökkenti az áramlási ellenállást és a turbulenciát, így 10%-kal magasabb Cv értékeket ér el, mint a szabványos rövid sugarú könyökök.

A megerősített sarok- és lábujjak (1,2-szeres falvastagság) ellenállnak a hőtágulásnak és a vibrációnak, ami kritikus a szivattyú és a kompresszor csatlakozásainál.

Sokoldalú kompatibilitás:

NPT menetes szénacél, rozsdamentes acél és műanyag csövekhez csatlakozik, alkalmas levegő-, víz-, olaj- és nem korrozív gázokhoz.

1/8" és 4" NPS méretben kapható, 40-es ütemezéssel (normál nyomás) és 80-as ütemezéssel (nagynyomású) opciókkal (akár 3000 PSI-ig a 80-as ütemtervhez).

Megfelelőség és befejezés:

Megfelel az ASME B16.11 és MSS SP-83 szabványoknak, opcionális elektropolírozással (Ra ≤0,8μm) a nagy tisztaságú rendszerekhez a gyógyszeriparban és a félvezetőiparban.

A passzivált felület (316 könyökhöz) csökkenti a fémionok kimosódását, biztosítva az FDA 21 CFR Part 177 követelményeinek való megfelelést az élelmiszeripari alkalmazásokhoz.

Alkalmazás

Ideális nagynyomású és korrozív környezetekhez:

Ipari hidraulika: Hidraulikafolyadék átirányítása a gépekben és automatizálási rendszerekben, 316 könyökkel, amely ellenáll az olajadalékok miatti lebomlásnak.

HVAC rendszerek: Kondenzvíz- és hűtőközeg vezetékek kereskedelmi épületekben, 304 könyökkel, amelyek megbízható csatlakozást biztosítanak párás környezetben.

Chemical Labs: Nagy tisztaságú vegyszertovábbító vezetékek, elektropolírozott 316-os könyökökkel, minimalizálva a szennyeződés kockázatát a reagens adagoló rendszerekben.

Tengeri hardver: Fedélzeti édesvíz- és üzemanyag-vezetékek összekötése, 316 rozsdamentes acélból, amely 10+ éven át tartós sósvízpermettel és korrózióval rendelkezik.

GYIK

K: Használhatók-e ezek a könyökök British Standard Pipe (BSP) menetekkel?

V:Nem, NPT szálakat tartalmaznak; használjon NPT-BSP adaptert a metrikus menetrendszerekkel való kompatibilitás érdekében.

K: Milyen menettömítő anyag javasolt?

V:Használjon PTFE szalagot vagy csőadalékot vízhez/gázhoz; nagynyomású olajrendszerek esetén fontolja meg az anaerob tömítőanyagokat a fokozott szivárgásállóság érdekében.

K: Hogyan lehet megakadályozni a rozsdamentes acél menetek epedéseit?

V:Vigyen fel beragadásgátló anyagot (nikkel alapú magas hőmérsékletekhez), és kerülje az ajánlott nyomatékon túli túlhúzást (pl. 40 N·m 1"-os könyököknél).

K: Vannak-e tűzbiztos lehetőségek a gyúlékony anyagokhoz??

V:Bár nem tűzálló, a 316 rozsdamentes acél magas olvadáspontja (1400 °C) alkalmassá teszi közepes tűzveszélyes környezetben való használatra, fém tömítésekkel párosítva.
