Nagy szilárdságú rozsdamentes acél vakkarima csővezetékek tömítéséhez

Áttekintés

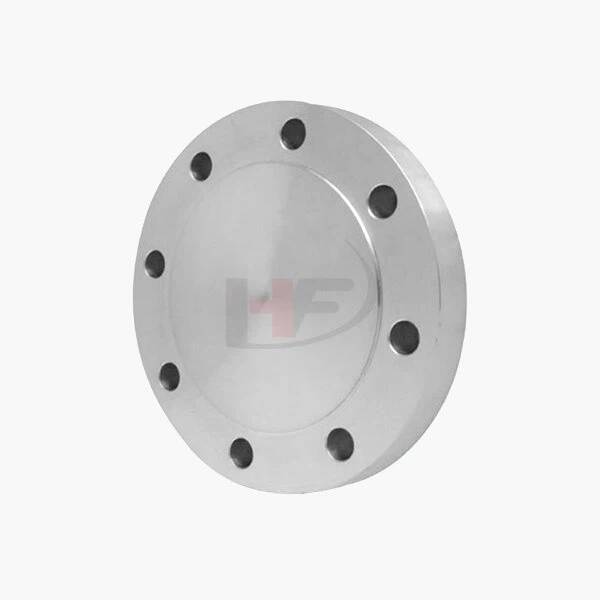

A nagy szilárdságú, rozsdamentes acél vakkarima egy prémium minőségű csőszerelvény, amelyet arra terveztek, hogy tartósan lezárja a csővezeték végét, vagy hozzáférést biztosítson az ellenőrzéshez és a karbantartáshoz nagynyomású, korrozív környezetben. A 304-es vagy 316-os rozsdamentes acélból készült karima tömör tárcsával és ANSI B16.5 szabványnak megfelelő csavarfuratokkal rendelkezik, így szivárgásmentes teljesítményt és szerkezeti stabilitást biztosít.

Jellemzők

Robusztus felépítés:

Masszív rozsdamentes acél tárcsa (304/316), vastagsága megfelel az ASME B16.5 szabványnak (150-2500 osztály), 2500 PSI-ig (316 rozsdamentes acél, 300-as osztály).

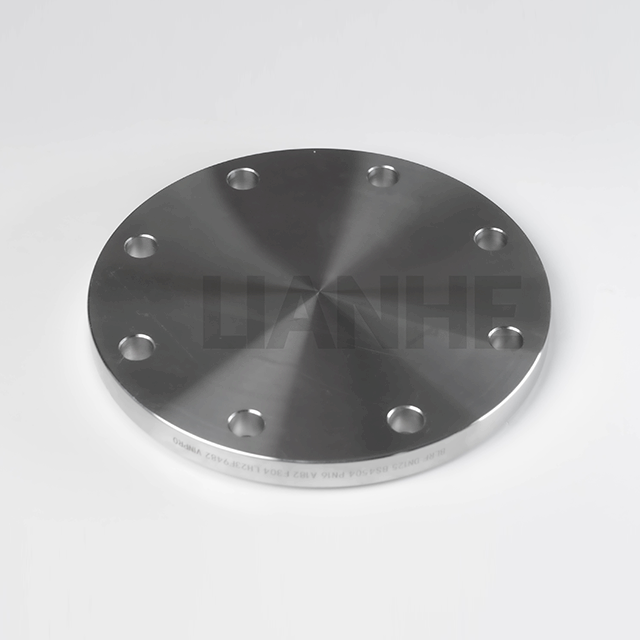

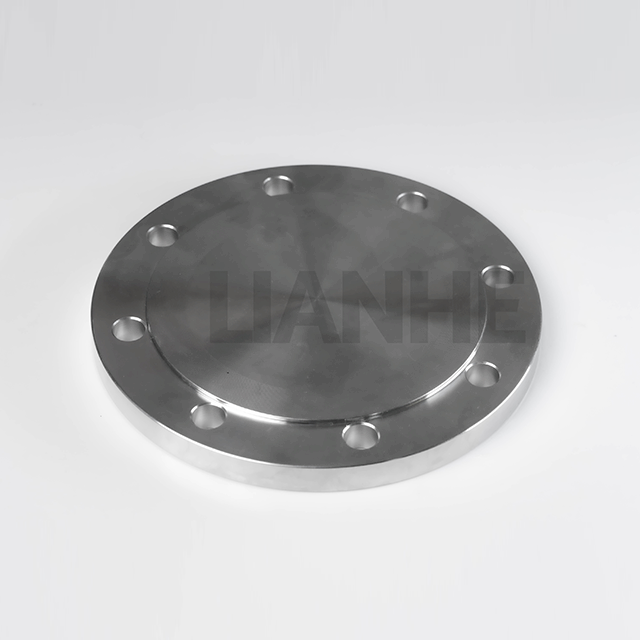

Sima megemelt felület (RF) vagy lapos felület (FF) (Ra ≤1,6 μm) az optimális tömítési érintkezés érdekében, 40%-kal csökkentve a szivárgás kockázatát az érdes felületekhez képest.

Precíziós megmunkálás:

Az ANSI B16.5 szerint precíz osztási körökre (P.C.D.) fúrt csavarlyukak biztosítják az illeszkedő karimákhoz való igazodást és a terhelés egyenletes eloszlását a csavarok között.

A lekerekített élek megakadályozzák a sorja kialakulását és megkönnyítik a tömítés beszerelését, opcionális ellenfúrt furatokkal a hegesztett csavarokhoz erős vibrációjú alkalmazásokhoz.

Korrózió- és hőmérsékletállóság:

A 316-os rozsdamentes acél változat ellenáll a klorid-pontosodásnak tengeri és vegyi környezetben, míg a 304 ideális általános ipari felhasználásra (hőmérséklet-tartomány: -250°C és 800°C között).

A passzivált felület (316) csökkenti a fémionok kimosódását, megfelel az FDA 21 CFR Part 177 előírásainak élelmiszeripari alkalmazásokhoz.

Megfelelőség és tanúsítás:

Ismerje meg az ASME B16.5, ISO 1092-1 és NACE MR0175 (316 rozsdamentes acél) szabványokat, az anyagkövetési jelentésekkel és a malomtanúsítványokkal, amelyek audit célokra állnak rendelkezésre.

Alkalmazás

Tökéletes a csővezetékek lezárására és a kritikus rendszerek hozzáférésére:

Olaj és gáz Downstream: Csővezeték végpontjainak tömítése finomítókban és petrolkémiai üzemekben 316 rozsdamentes acéllal, amely ellenáll a hidrogén-szulfidos korróziónak.

Ételek és italok: Hozzáférési nyílások biztosítása tejüzemekben és sörfőzdékben a tartályok tisztításához, 304-es rozsdamentes acéllal, amely megfelel a 3-A egészségügyi szabványoknak az élelmiszerekkel való közvetlen érintkezésre.

Áramtermelés: Gőzvezeték vizsgálati pontjainak tömítése hőerőművekben, 550°C-nak és 200 bar nyomásnak ellenálló kombinált ciklusú rendszerekben.

Tengerészmérnökség: A hajótest áttörései és a ballaszttartály hozzáférési pontjainak tömítése 316 rozsdamentes acéllal, amely állandó tengervíz alámerítést tesz lehetővé.

GYIK

K: Hogyan válasszam ki a megfelelő karimaosztályt az alkalmazásomhoz?

V:Válassza ki az üzemi nyomás alapján (pl. 150. osztály ≤300 PSI esetén, 300. osztály ≤800 PSI esetén), amelyet az ASME B16.5 nyomás-hőmérséklet táblázatai részletezünk.

K: A vakkarimák újra felhasználhatók?

V:Igen, ha a felület sértetlen és alaposan megtisztított; cserélje ki a tömítéseket és a csavarokat a megbízható újratömítés érdekében.

K: Milyen tömítésanyagot ajánlunk magas hőmérsékletű gőzhöz?

V:Használjon grafit- vagy fémburkolatú tömítéseket (650°C-ig), kerülje a PTFE tömítéseket, amelyek 260°C felett lebomlanak.

K: Vannak könnyű lehetőségek offshore alkalmazásokhoz??

V:Igen, kaphatók könnyű, 316-os rozsdamentes acél karimák csökkentett csavarmintával, amelyek megfelelnek a tengeri platformokra vonatkozó DNVGL szabványoknak.
