Nagy teherbírású rozsdamentes acél horonysapkák csővégek tömítéséhez

Áttekintés

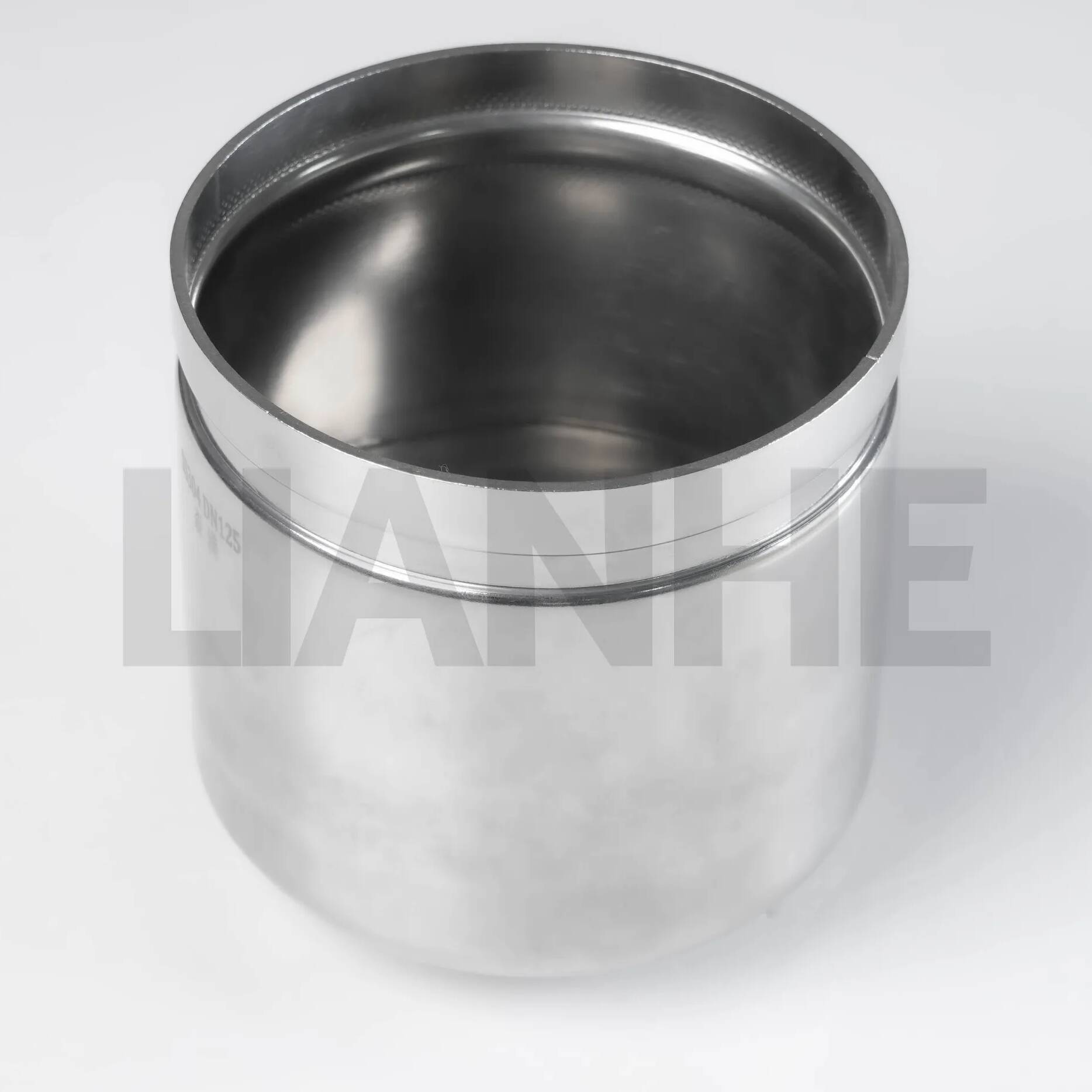

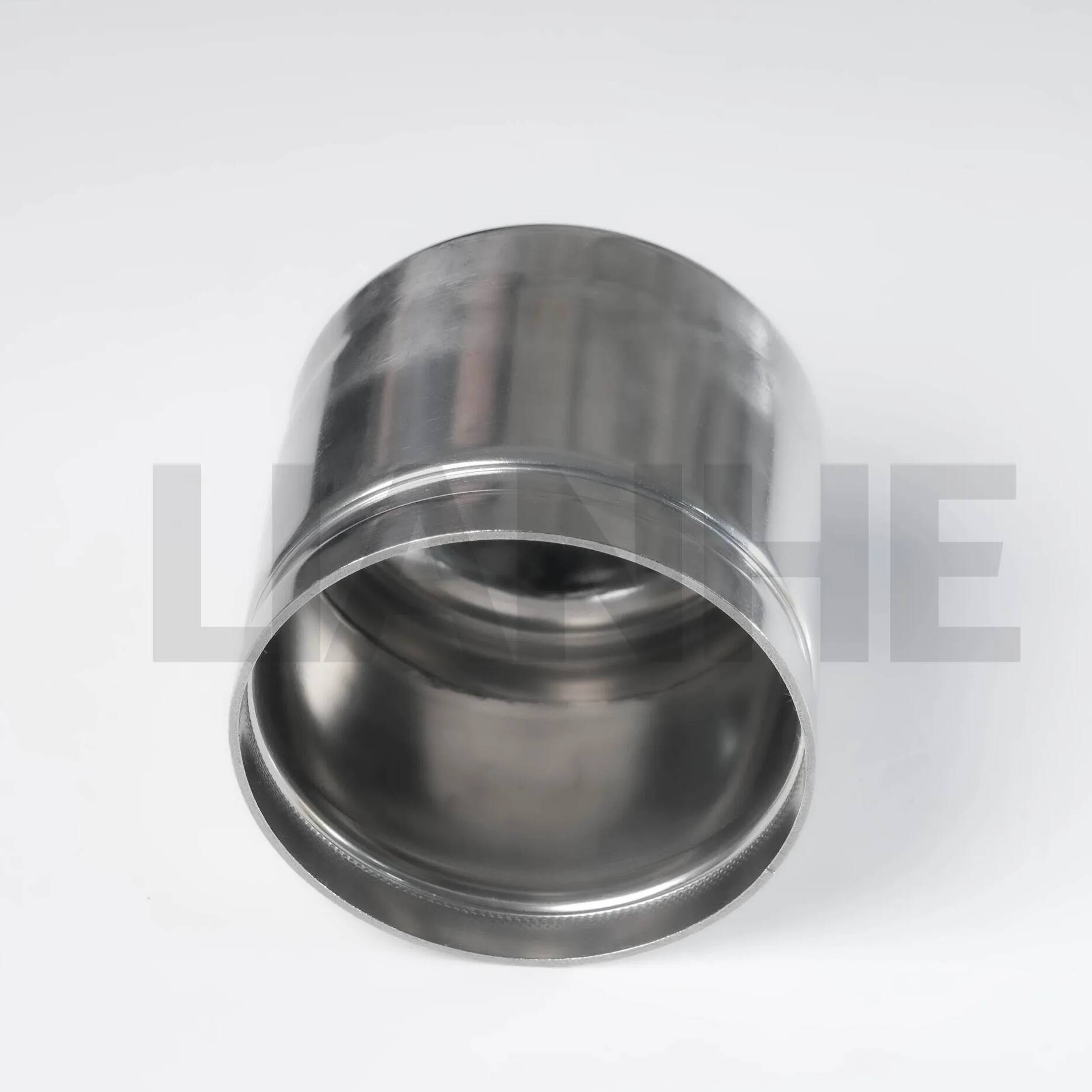

A 304-es vagy 316-os rozsdamentes acélból készült sapkák AWWA C606-kompatibilis hornyolt kialakítással rendelkeznek, amely zökkenőmentesen csatlakozik a mechanikus tengelykapcsolókhoz, biztosítva a szivárgásmentes teljesítményt erős vibrációjú és korrozív környezetben.

Jellemzők

Tartós anyagú konstrukció:

304 (általános korrózióállóság) és 316 (kloridálló) rozsdamentes acél kivitelben kapható, 205 MPa minimális folyáshatárral és ≥40%-os nyúlással az ütésállóság érdekében.

A sima belső felület (Ra ≤1,6 μm) megakadályozza az üledék felhalmozódását, míg a barázdált külső él (mélység: 2,4 mm ± 0,1 mm) szoros illeszkedést biztosít a Victaulic®-hoz hasonló csatlakozókkal.

Szivárgásmentes tömítési kialakítás:

A beépített EPDM vagy NBR tömítés (a közegtől függően) buborékmentes tömítést biztosít 16 bar-ig (232 PSI) víz-/gázrendszerekhez, opcionális Viton® tömítésekkel a vegyi kompatibilitás érdekében.

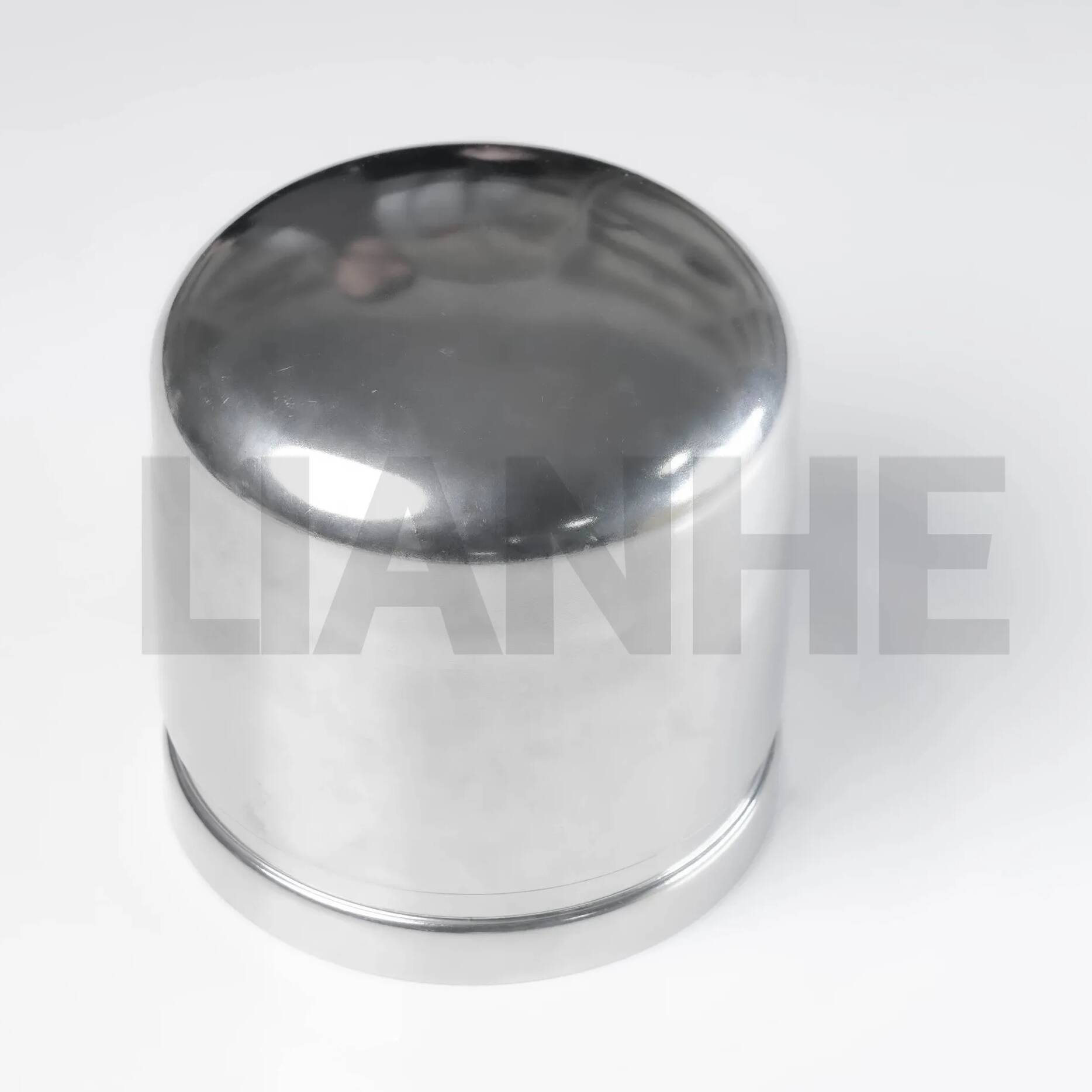

A megerősített kupolaforma egyenletesen osztja el a nyomást, csökkentve a feszültségkoncentrációt a cső végén túlfeszültség alatt.

Könnyű telepítés:

Nem igényel hegesztést vagy menetezést – egyszerűen csúsztassa át a hornyolt csővégen, és rögzítse egy csatlakozóval, így 60%-kal csökkenti a szerelési időt a hegesztett sapkákhoz képest.

Könnyű kialakítás (20%-kal könnyebb, mint a megfelelő menetes sapkák), ideális fej feletti és nehezen elérhető telepítésekhez.

Megfelelőség és tesztelés:

Megfelel az ASME B16.24, MSS SP-83 és AWWA C606 szabványoknak, hidrosztatikusan tesztelve 1,5-szeres üzemi nyomáson 30 percig, szivárgás nélkül.

Passzivált felület (316 kupakhoz) fokozza a korrózióállóságot tengeri és ipari környezetben.

Alkalmazás

Ideális csőrendszerek tömítésére és védelmére:

Vízelosztás: A tűzcsapvezetékek, a vízvezeték-bővítések és az öntözőrendszer végpontjainak ideiglenes lezárása, az ivóvízre vonatkozó NSF/ANSI 61 szabványnak megfelelően.

Ipari karbantartás: Nem használt leágazó csövek tömítése vegyi üzemekben, finomítókban és erőművekben, 316 kupakkal, amelyek ellenállnak az agresszív közegeknek, például tengervíznek és szulfidoknak.

Építőipar és infrastruktúra: Csővégek védelme a csővezeték tesztelése és üzembe helyezése során, csökkentve a szennyeződési kockázatokat önkormányzati és ipari projektekben.

Tengerészmérnökség: Offshore platform csővezetékek és hajófedélzeti csővezetékek tömítése 316 rozsdamentes acéllal, amely 15+ éven át kitart a sós vízben.

GYIK

K: Használhatók-e ezek a kupakok állandó csőlezárásra??

V:Igen, mechanikus tengelykapcsolóval és megfelelő tömítéssel párosítva ideiglenes és állandó tömítésre is alkalmasak.

K: Mi az EPDM tömítések hőmérsékleti tartománya?

V:-40°C és 150°C között, míg a Viton® tömítések ezt -20°C és 200°C között kiterjesztik a magas hőmérsékletű alkalmazásokhoz.

K: A kupakok felszereléséhez speciális szerszámok szükségesek??

V:Nem, csak egy nyomatékkulcs, amellyel a tengelykapcsoló csavarjait a gyártó által ajánlott értékre húzza meg (általában 50-70 N·m 2"-12" sapkák esetén).

K: Rendelkezésre állnak-e nem mágneses opciók?

V:Igen, a 316 literes rozsdamentes acél kupak alacsony mágneses permeabilitással rendelkezik, ideális MRI létesítményekhez és érzékeny elektronikus környezetekhez.
