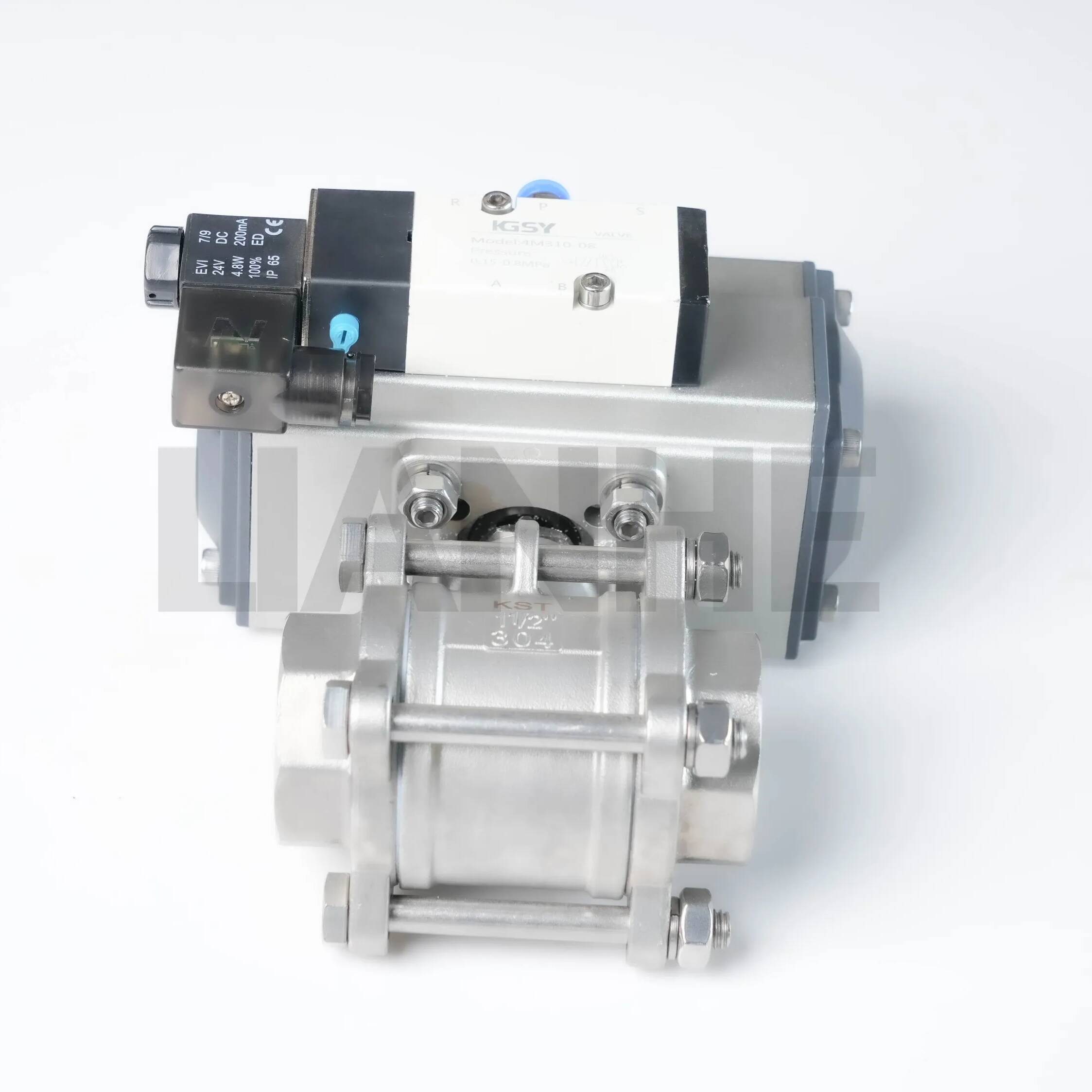

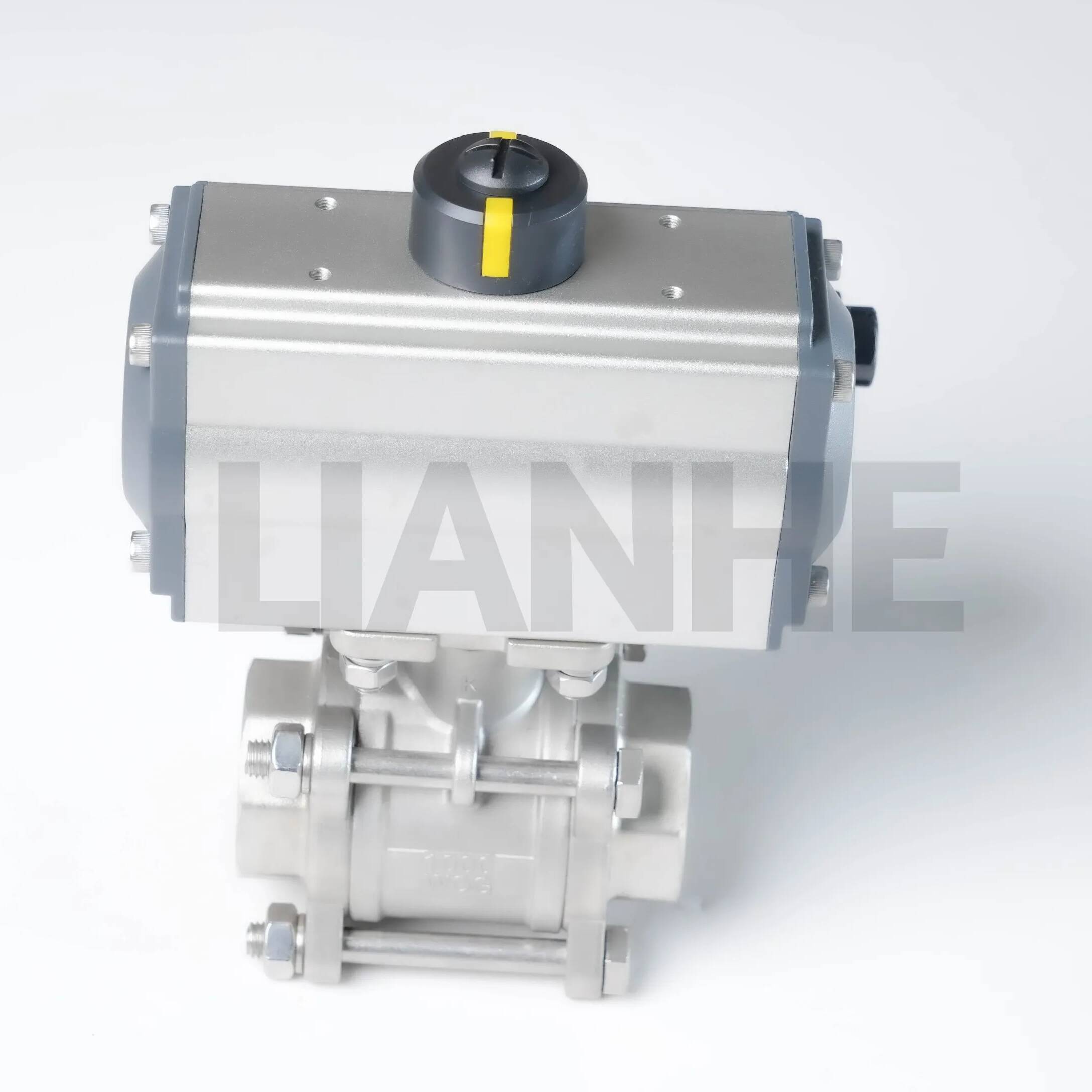

Elektromos működtetésű, 3 részes menetes golyóscsap automatizált rendszerekhez

Áttekintés

Az elektromos működtetésű 3-részes menetes golyósszelep egy sokoldalú áramlásszabályozási megoldás, amelyet automatizált ipari és kereskedelmi rendszerekhez terveztek, és egyesíti a háromrészes golyóscsap megbízhatóságát az elektromos működtető pontosságával. Ez a 304-es rozsdamentes acélból készült szelep NPT-menetekkel (ANSI B1.20.1) és beépített ISO 5211 rögzítőplatformmal rendelkezik, amely lehetővé teszi a zökkenőmentes integrációt a PLC/DCS rendszerekkel távoli vagy programozott működéshez.

Jellemzők

Integrált automatizálás:

24V DC vagy 230V AC elektromos hajtómű 90°-os negyedfordulattal, hibabiztos helyzettel (nyitva/zárva) és akár 50 N·m nyomatékkimenettel a 2"-os szelepekhez.

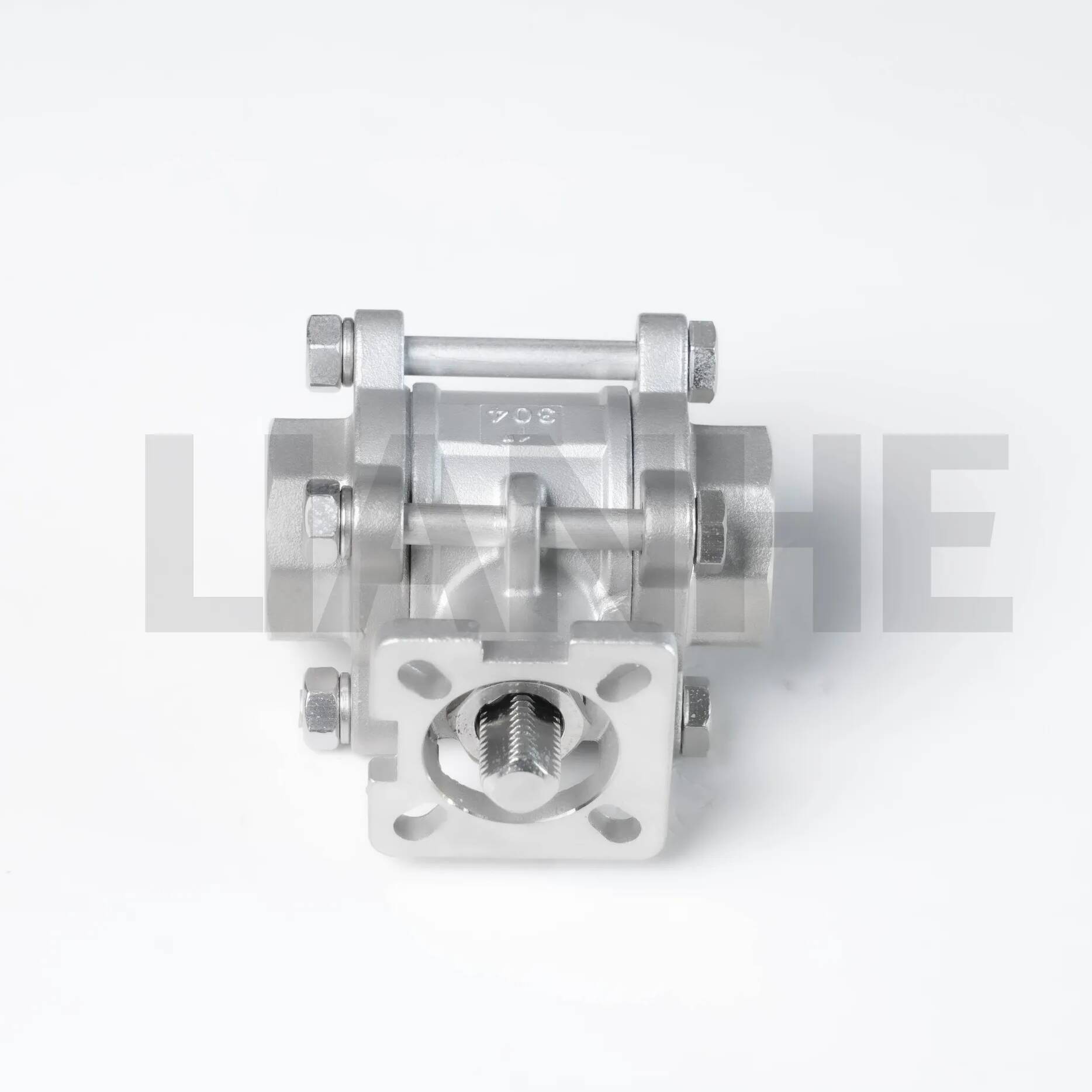

Az ISO 5211 platform kiküszöböli az adapterlemezeket, biztosítva a Rotork, Limitorque vagy Emerson márkájú hajtóművek közvetlen felszerelését, 40%-kal csökkentve a telepítési időt.

Precíziós menetes csatlakozások:

NPT külső/belső menetek (ANSI B1.20.1) acél-, réz- vagy műanyagcsövekkel történő gyors szereléshez, kompatibilisek a 40/80-as ütemtervű csövekkel, és 1500 PSI üzemi nyomáson tesztelték.

A menetek beragadásgátló anyaggal vannak bevonva az összeszerelés során, hogy megakadályozzák a felpörgést a nagy nyomatékú hajtóműveknél.

Megbízható tömítési teljesítmény:

A PTFE ülék buborékmentes lezárást (API 598) biztosít 180°C-ig, polírozott golyóval (Ra ≤0,8μm) alacsony nyomatékot (≤12 N·m 2"-os szelepeknél) és 1 000 000 ciklus élettartamot biztosít.

Kifújásbiztos szár és kettős blokkoló- és légtelenítő (DBB) kialakítás opcionális a biztonság szempontjából kritikus alkalmazásokhoz, amelyek mind a felfelé, mind a lefelé irányuló nyomás leválasztását igénylik.

Működési rugalmasság:

Hőmérséklet-tartomány: -20°C és 180°C között (PTFE ülés); -40°C és 260°C között (RPTFE ülés), alkalmas forró vízhez, sűrített levegőhöz és nem korrozív folyadékvezetékekhez.

A beépített végálláskapcsolók és helyzetjelzők valós idejű visszajelzést adnak a vezérlőrendszereknek, így biztosítva a pontos áramlásszabályozást.

Alkalmazás

Tökéletes automatizált áramlásszabályozáshoz különféle iparágakban:

Folyamatvezérlés: Távoli be-/kikapcsolás vegyszerkeverő tartályokban, 304-es rozsdamentes acéllal, amely megfelel az FDA közvetett élelmiszerekkel való érintkezésére vonatkozó követelményeinek az italgyártás során.

HVAC rendszerek: Hűtött víz és forró olaj körök automatizált vezérlése kereskedelmi épületekben, integrálva a BMS-szel (Building Management Systems) az energiahatékonyság érdekében.

Ipari automatizálás: Pneumatikus szállítórendszerek és robotkaros folyadékvezetékek, elektromos működtetéssel, amely gyors reagálást tesz lehetővé (≤5 másodperc 2"-os szelepeknél).

Vízkezelés: Automatikus lekapcsolás a szűrőrendszerekben és a fordított ozmózisos üzemekben, NPT menetekkel, amelyek megkönnyítik a gyors cserét kompakt telepítéseknél.

GYIK

K: Mennyi az elektromos hajtómű reakcióideje??

V:A tipikus válaszidő 8-15 másodperc 2"-os szelepeknél, a feszültség- és nyomatékkövetelményektől függően; a pontos specifikációkért tekintse meg az aktuátor adatlapját.

K: Működtethető-e manuálisan a szelep áramkimaradás esetén?

V:Igen, a legtöbb hajtómű kézi vezérlőkarral rendelkezik a vészhelyzeti működéshez, bár a rendszeres kézi használat nem javasolt a hosszú távú megbízhatóság érdekében.

K: Az indítószerkezet vízálló?

V:A hajtóművek szabványos IP67 besorolásúak, nedves környezetben használhatók; Az IP68-as változatok állnak rendelkezésre merülő alkalmazásokhoz (pl. szennyvíztisztító medencékhez).

K: Hogyan kell kalibrálni az aktuátort a szeleppel?

V:Használja a beépített kalibráló eszközt a nyitott/zárt helyzetek beállításához, biztosítva, hogy a golyó egy vonalba kerüljön az aktuátor végálláskapcsolóival a pontos visszacsatolás érdekében.
