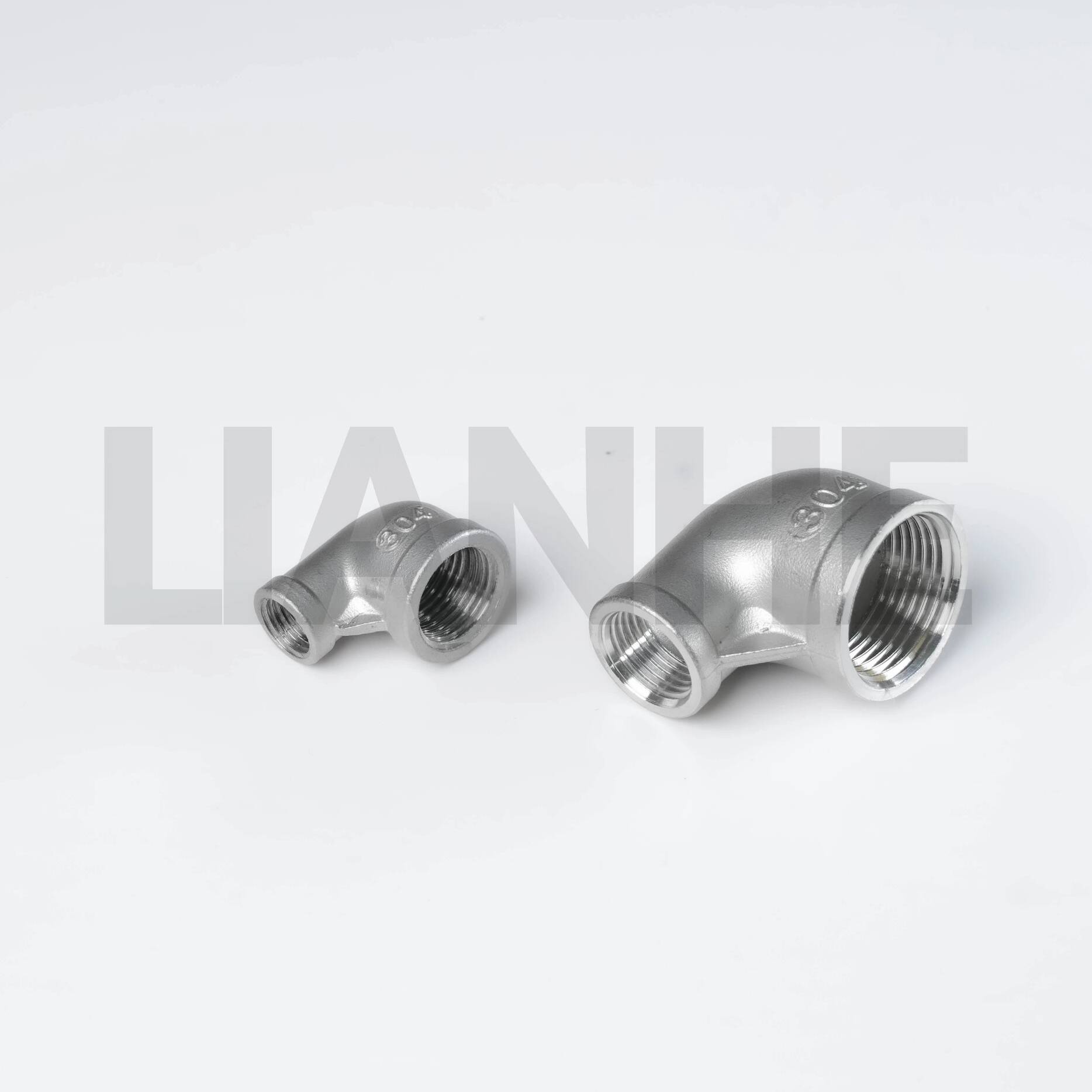

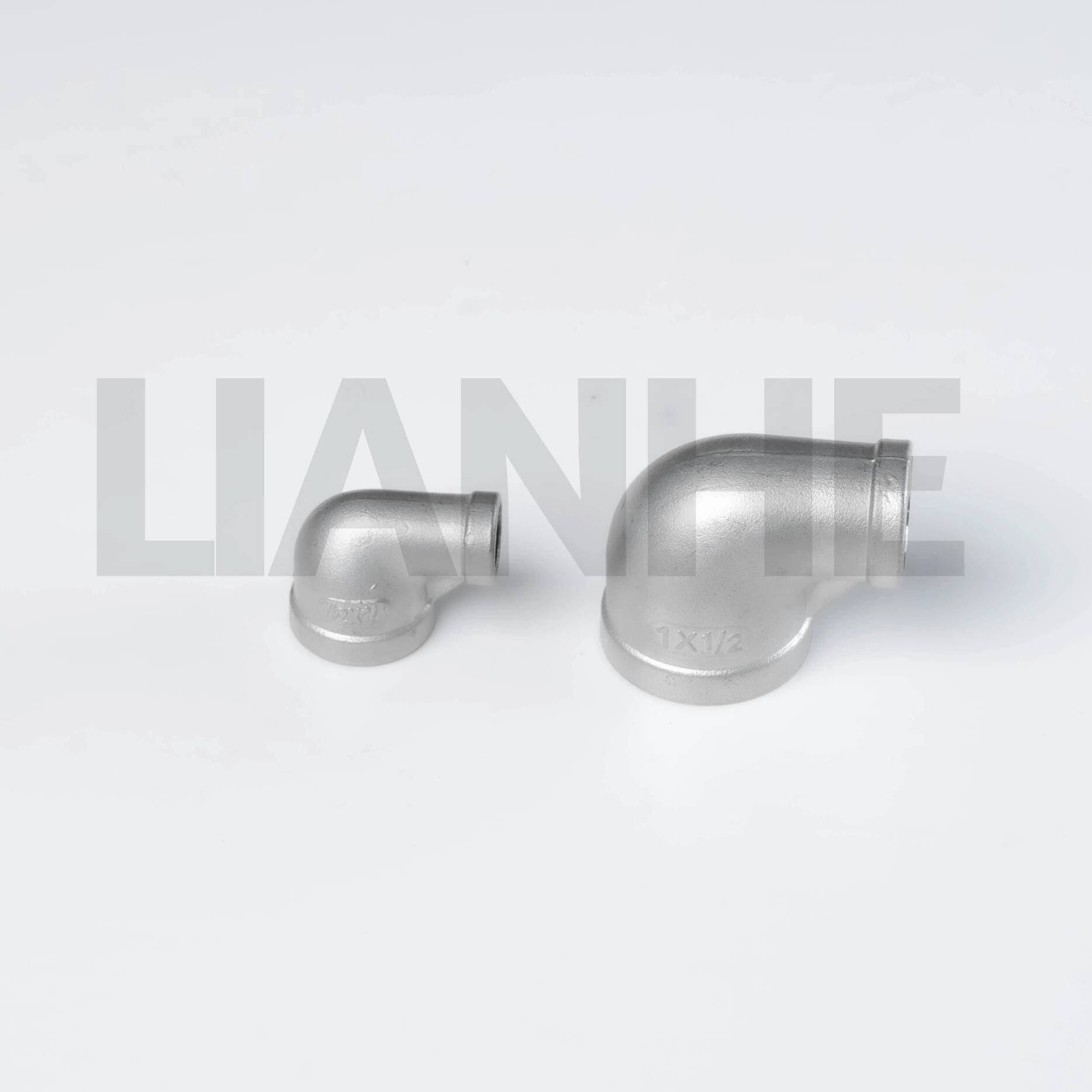

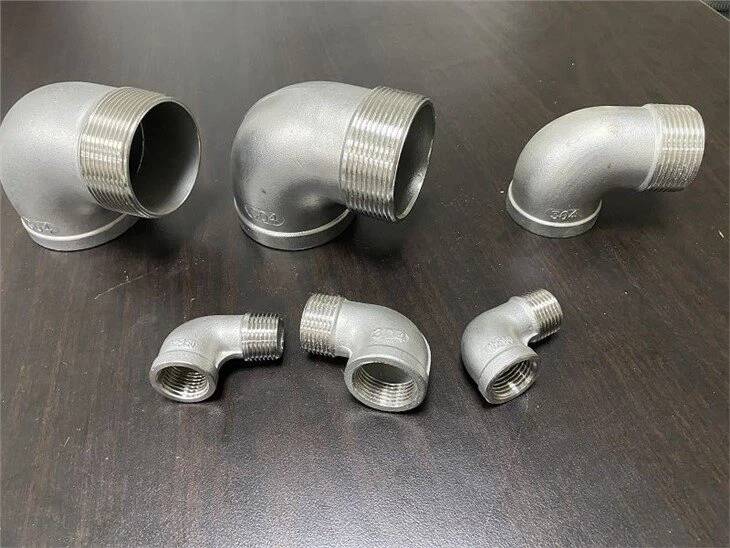

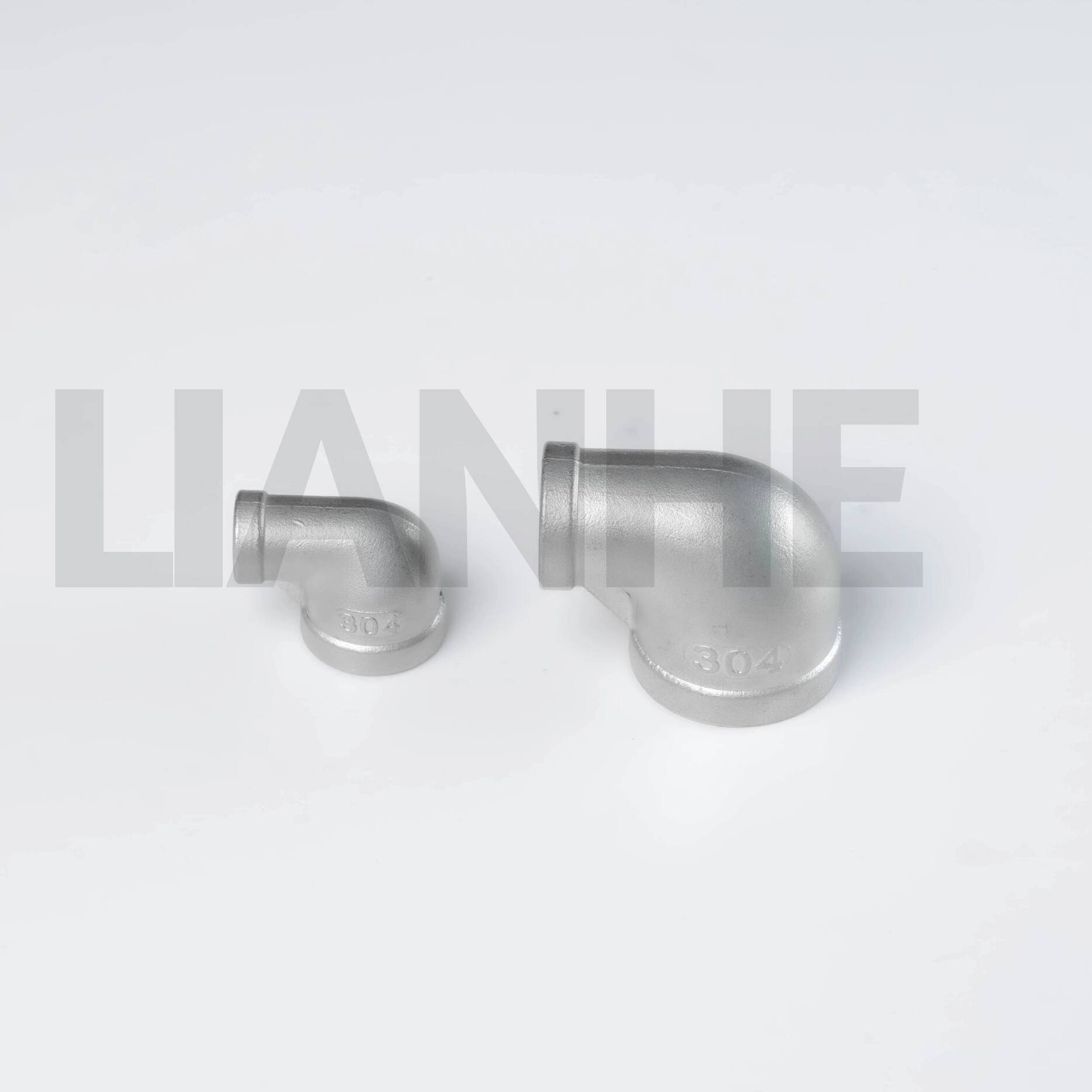

90°-os rozsdamentes acél anyamenetes könyökidomok csőrendszerekhez

Áttekintés

A 90 fokos rozsdamentes acél anyamenetes könyökszerelvények precíziós tervezésű csőalkatrészek, amelyek a menetes csőrendszerekben a cső irányának megváltoztatására szolgálnak, miközben megőrzik a szerkezeti integritást és a szivárgásállóságot. A kiváló minőségű 316-os rozsdamentes acélból (ASTM A312) gyártott könyökök sima belső felülettel és pontos menetméretekkel rendelkeznek, hogy biztosítsák a zökkenőmentes áramlást és a biztonságos csatlakozásokat korrozív és nagy tisztaságú alkalmazásokban.

Jellemzők

Prémium anyagok és felépítés:

A 316-os rozsdamentes acél (3,5% molibdéntartalom) kiválóan ellenáll a klorid által kiváltott lyukkorróziónak, és 50%-kal tartósabb, mint a 304-es rozsdamentes acél tengeri környezetben.

A befektetett öntési eljárás egyenletes falvastagságot (±10% tolerancia) és sima furatot (Ra ≤1,6μm) biztosít, csökkentve a turbulenciát és az üledékképződést.

Precíziós menetvágás:

NPT belső menetek (ANSI/ASME B1.20.1) 60°-os menetszöggel és 11,5 menettel hüvelykenként (1/2"-2" méretekhez), 1,5-szeres üzemi nyomásra tesztelve a szivárgásmentes csatlakozások érdekében.

A ferde bemeneti/kimeneti élek megakadályozzák a sorja kialakulását és megkönnyítik a csövek behelyezését, 20%-kal csökkentve a szerelési időt.

Sokoldalú Design:

Elérhető névleges csőméretekben (NPS) 1/8" és 4", 40-es ütemezéssel (normál nyomás) és 80-as ütemezéssel (nagynyomású) opciókkal (3000 PSI-ig).

A 90°-os szög optimális áramlási irányváltást biztosít, miközben minimalizálja a nyomásveszteséget, a sugár 1,5-szeres csőátmérővel a sima lamináris áramlás érdekében.

Megfelelőség és tanúsítás:

Megfelel az ASTM A312, ASME B16.11 és MSS SP-83 szabványoknak, és a kritikus alkalmazásokhoz (pl. gyógyszeripar, repülőgépipar) elérhetők az anyagok nyomon követhetőségi jelentései.

Passzivált felület (oxidréteg-eltávolítás) nagy tisztaságú rendszerekhez, fémion-kimosódás csökkentése ionmentesített vízben és kémiai folyamatok.

Alkalmazás

Ideális korrózióállóságot és pontos irányváltást igénylő csőrendszerekhez:

Tengerészmérnökség: Sósvizes hűtőrendszerek, hajófedélzeti csővezetékek és offshore platformok, 316 rozsdamentes acéllal, amely több mint 10 évig ellenáll a tengervíz korróziójának.

Vegyi feldolgozás: Nagy tisztaságú vegyszertovábbító vezetékek, kompatibilisek olyan agresszív közegekkel, mint a kénsav, nátrium-hidroxid és szerves oldószerek.

Élelmiszer és gyógyszerészet: Egészségügyi alkalmazások elektropolírozott felületekkel (Ra ≤0,8 μm), megfelelnek a 3-A egészségügyi szabványoknak és az FDA 21 CFR 177. részének.

HVAC és hűtés: Kondenzvízvezetékek, hűtőközegcsövek és sűrített levegős rendszerek zord környezetben (pl. tengerparti létesítmények, ipari fagyasztók).

GYIK

K: Ezek a könyökök hegeszthetők menetes helyett??

V:Nem, ezek menetes szerelvények; hegesztett alkalmazásokhoz használjon tompahegesztésű könyököket (ASTM A403 WP316).

K: Mi a 316-os rozsdamentes acél hőmérsékleti tartománya??

V:-250°C és 800°C között, megfelelő hőszigetelés mellett alkalmas kriogén és magas hőmérsékletű folyamatokhoz.

K: Hogyan tisztítsuk meg a passzivált felületet nagy tisztaságú rendszerekben?

V:Öblítse le ioncserélt vízzel vagy használjon nem súroló hatású tisztítószereket; kerülje a klorid alapú oldószereket a korrózióállóság fenntartása érdekében.

K: Vannak nem mágneses opciók??

V:Igen, a 316 literes rozsdamentes acél (alacsony szén-dioxid-kibocsátású) alacsony mágneses permeabilitással rendelkezik, ideális mágneses rezonancia képalkotási (MRI) létesítményekhez.
