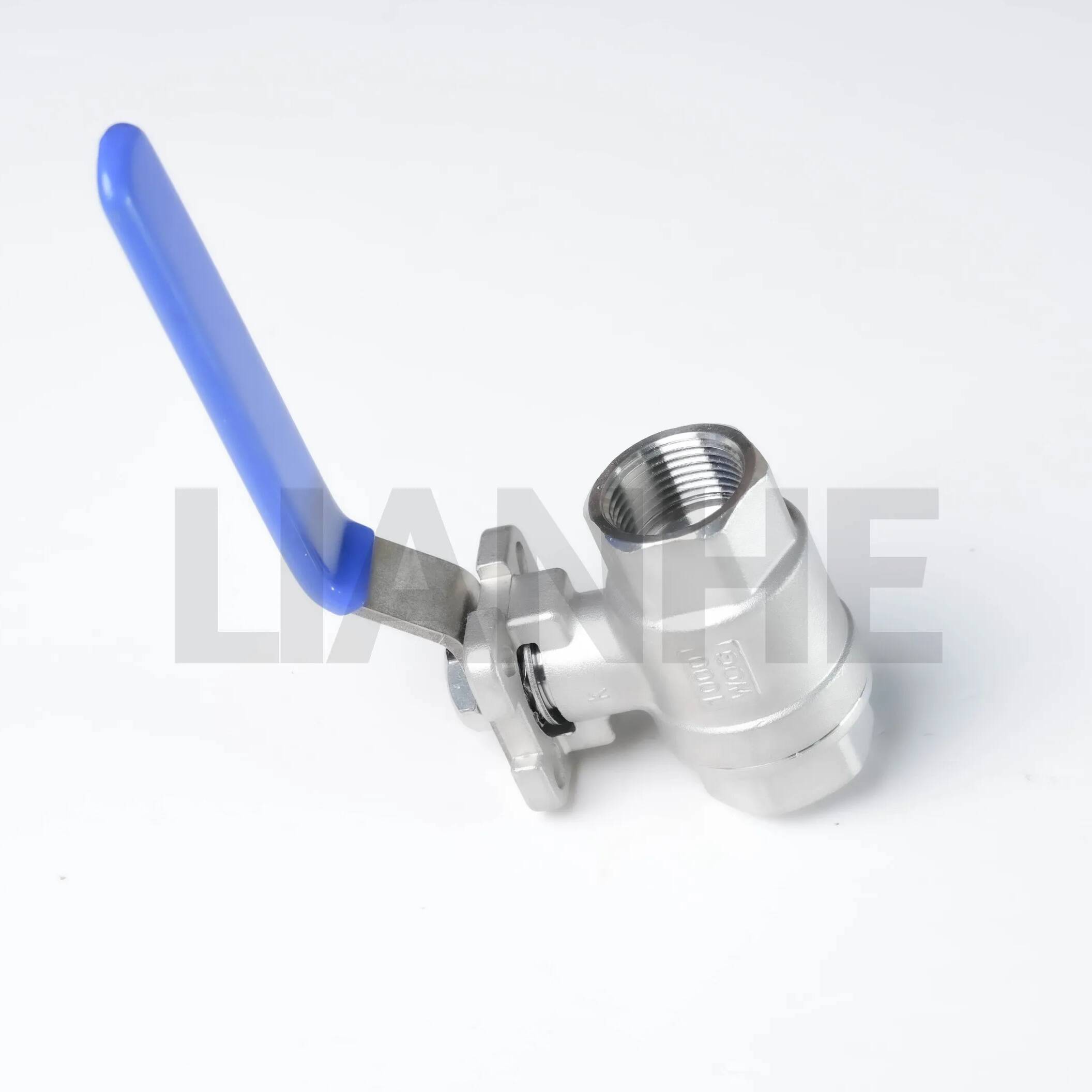

2 részes menetes golyóscsap platformmal a könnyű kezelés érdekében

Áttekintés

A 2 részes menetes golyóscsap platformmal egy sokoldalú, költséghatékony megoldás az alacsony-közepes nyomású csőrendszerek be/ki áramlásszabályozására. A kétrészes ház NPT menettel (ANSI/ASME B1.20.1) és egy beépített rögzítőplatform, ez a szelep egyesíti az egyszerű telepítést a megbízható teljesítménnyel a kereskedelmi és ipari alkalmazásokban. A kompakt kialakítás és a könnyű felépítés ideálissá teszi szűk helyekre és hordozható berendezésekhez.

Jellemzők

Felhasználóbarát kialakítás:

Integrált ISO 5211 rögzítőplatform a működtetőelemek közvetlen rögzítéséhez (elektromos, pneumatikus vagy kézi), kiküszöböli az adapterlemezeket és 30%-kal csökkenti a telepítési időt.

Kézikerékkel vagy karral működtethető egyértelmű helyzetjelzővel (nyitva/zárva), kompatibilis a kizáró/kijelölő eszközökkel a biztonsági megfelelés érdekében.

Menetes csatlakozás előnyei:

Az NPT kúpos menetek (apa/apa) szivárgásmentes csatlakozást biztosítanak további hegesztés nélkül, alkalmasak a karbantartási forgatókönyvek gyors össze- és szétszerelésére.

Menettömítés nem szükséges víz/gáz alkalmazásokhoz (a PTFE-ülés buborékmentes tömítést biztosít 100 PSI-ig).

Tartós konstrukció:

A karosszéria anyagai: szénacél (ASTM A105), rozsdamentes acél (A316) vagy sárgaréz (C37700), opcionális elektromentes nikkelezéssel a fokozott korrózióállóság érdekében.

Teljes és csökkentett nyílású opciók: Teljes port (100%-os áramlási hatékonyság) a minimális nyomásesés érdekében; csökkentett port (helytakarékos) alacsony áramlású alkalmazásokhoz.

Széles működési tartomány:

Nyomáshatár: 1000 PSI (szénacél), 1500 PSI (rozsdamentes acél), alkalmas levegőre, vízre, olajra és nem korrozív gázokra.

Hőmérséklet-tartomány: -20°C és 180°C között (PTFE ülés); -40°C és 260°C között (RPTFE ülés), változatos környezeti feltételekhez illeszthető.

Alkalmazás

Alkalmas kereskedelmi és könnyűipari környezetben:

Víz- és légtechnika: Lakossági és kereskedelmi vízellátó rendszerek, fűtési/hűtési körök és sűrített levegő vezetékek.

Ételek és italok: Egészségügyi alkalmazások rozsdamentes acél változatokkal (316 literesre polírozva, FDA-kompatibilis), ideális sörfőzdékhez, tejüzemekhez és palackozó üzemekhez.

Marine & RV: Sósvízálló sárgaréz szelepek fedélzeti vízvezetékekhez és szabadidőjárművek csővezetékeihez, NPT menettel, amelyek kompatibilisek a szabványos tengeri szerelvényekkel.

Ipari berendezések: Hordozható szivattyúk, keverők és szűrőrendszerek, amelyek gyorscsatlakozó szelepeket igényelnek a moduláris összeállításokhoz.

GYIK

K: A szelep használható vákuumrendszerekkel?

V:Igen, a PTFE ülés megbízható elzárást biztosít vákuum körülmények között (29" Hg-ig), de a fémülések ajánlottak a gyakori vákuumciklusokhoz.

K: Mi a különbség a teljes portos és a csökkentett portos modellek között??

V:A teljes nyílású szelepek furata megegyezik a csővel (pl. 2"-os szelep 2"-es csőhöz), míg a szűkített nyílású szelepek kisebb furattal rendelkeznek (pl. 1,5"-es furat egy 2"-es szelepben) a tömörség érdekében.

K: A szerelőplatform kompatibilis-e az összes működtetővel??

V:Az ISO 5211 platform univerzális, kompatibilis a legtöbb negyedfordulatú hajtóművel; ellenőrizze a működtető forgatónyomaték követelményeit a szelep specifikációihoz képest.

K: Hogyan lehet megakadályozni a menetkorróziót sósvízi alkalmazásokban?

V:Használjon rozsdamentes acél szelepeket beragadásgátló keverékkel a meneteken, és kerülje a különböző fémekkel való érintkezést (pl. sárgaréz szelepek acélcsövekkel).
