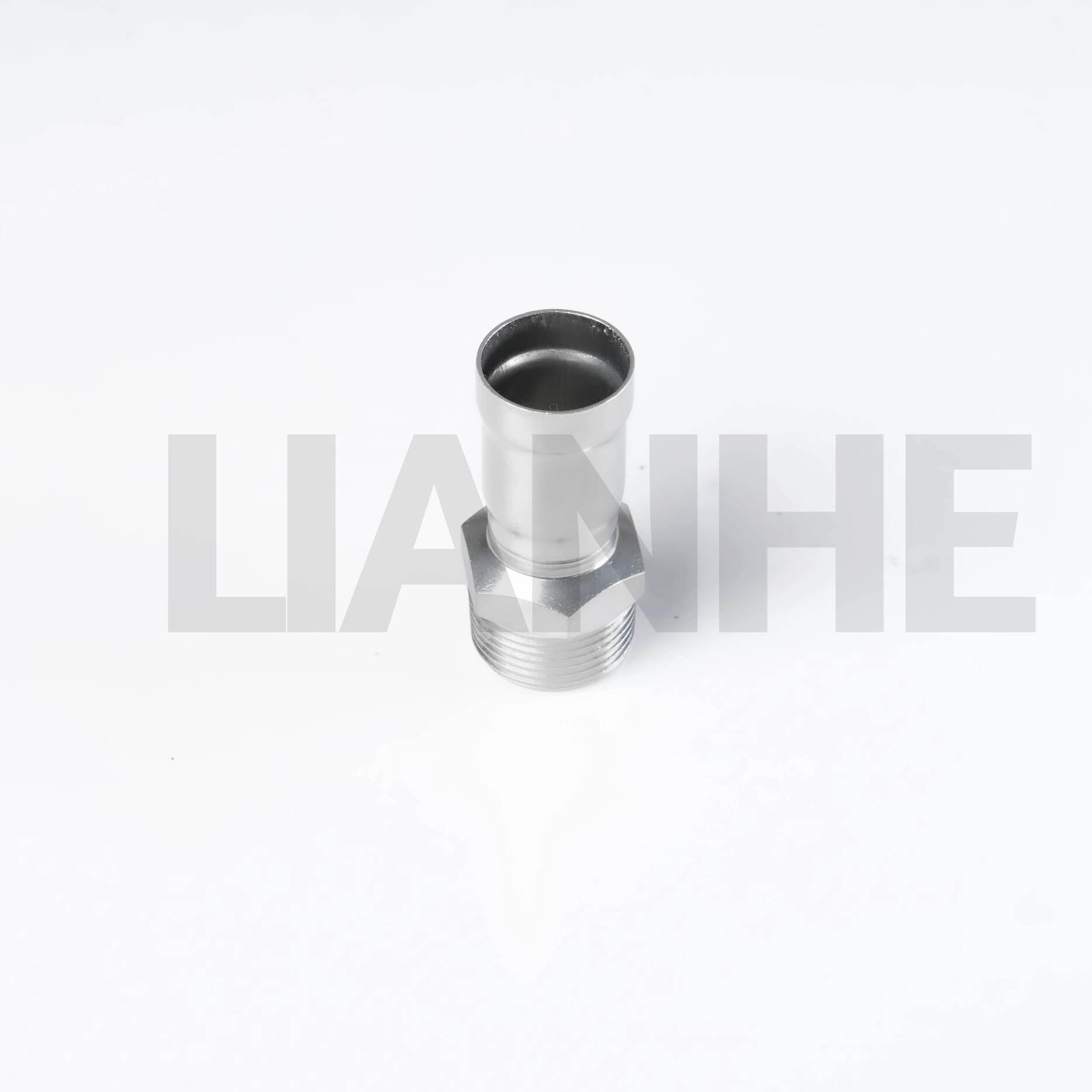

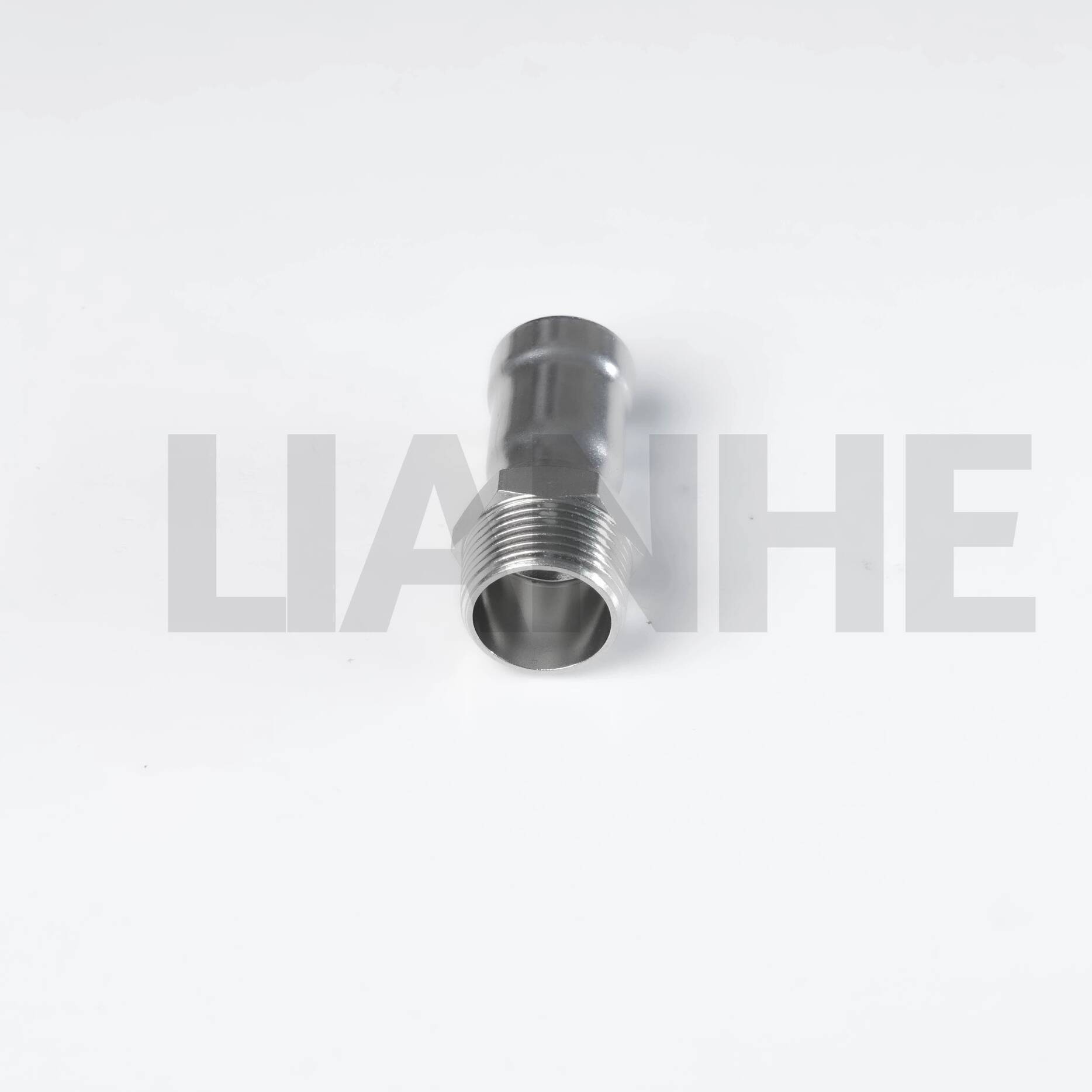

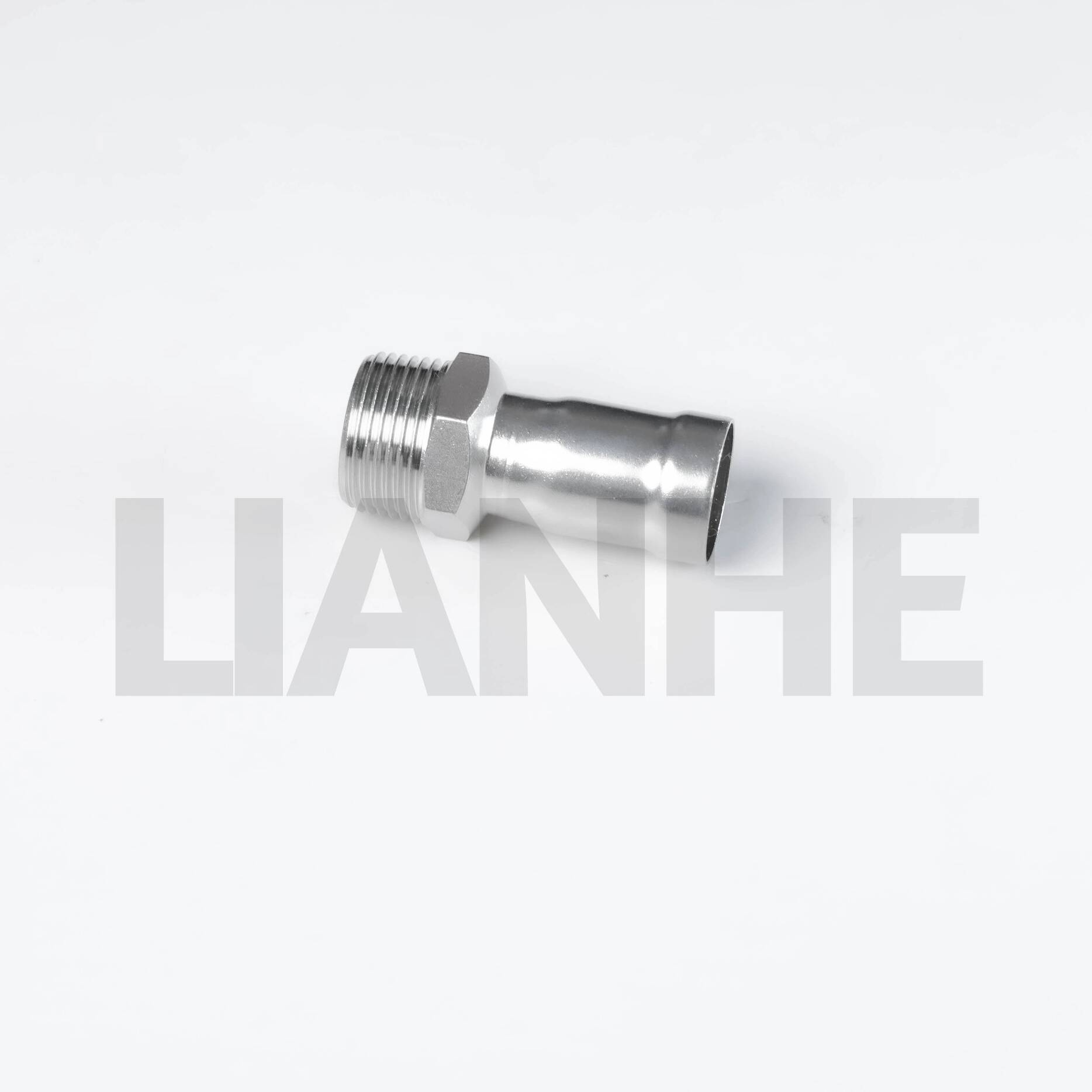

Rozsdamentes acél gyűrűs krimpelő apa menetes csatlakozó

Műszaki előírások

Mérettartomány:1/4"–4" (DN10–DN100)

Falvastagság:0,6-2,0 mm

Alkalmazandó szabványok:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN és ASME

Elérhető anyagok:
0Cr18Ni9, SS304, S30408, SUS304, 1,4301;
0Cr17Ni12Mo2, SS316, SUS316;
SS304L, S30403, 1,4306;
SS316L, S31603, 1.4404.

A tömítőgyűrű anyagai:CIIR, EPDM, PTFE és NBR

Aljzat csatlakozás:Gyűrűs krimpelő csatlakozás

Szál opciók:NPT és BSP, beleértve a BSPP-t és a BSPT-t

Névleges nyomás:PN16

Hidrosztatikus tesztnyomás:2,5 MPa

Légtömörségi vizsgálati nyomás:1,05 MPa

Gyártási folyamat:Mechanikusan rozsdamentes acél csövekből kialakított

Felületkezelések:Vibrációs polírozás, mágneses polírozás és pácolás

Termékjelölés:LOGO–OD–W.T.–Anyag. Az egyedi igényeknek megfelelően ügyféllogók és testreszabott termékjelölések biztosíthatók.

Szabványos csomagolás:Műanyag zacskók, export kartonok és fa tokok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015, CE és egészségügyi engedély

Márka:LIANHE

Alkalmazható média:Ivóvíz, hideg víz, meleg víz, szennyvíz, ipari víz, olaj, gáz és egyéb kompatibilis közegek.

Termék alkalmazások

A LIANHE rozsdamentes acél gyűrűs krimpelő szerelvényei mérnöki projektekhez, hajókhoz, kereskedelmi épületekhez, lakóépületekhez, kórházakhoz, szállodákhoz, környezetvédelmi létesítményekhez, fűtési rendszerekhez és klímaberendezésekhez alkalmasak.

A szerelvények különféle csőrendszerekben alkalmazhatók, beleértve a vízellátó rendszereket, a gázvezetékeket, a közvetlen ivóvízrendszereket, a környezetvédelmi csővezetékeket, a gőzrendszereket, a fűtési vezetékeket, a légkondicionáló rendszereket, az ipari vízrendszereket és más kompatibilis folyadékszállítási alkalmazásokat.

A szerelvény tényleges alkalmasságát az üzemi nyomás, az üzemi hőmérséklet, a szállított közeg, a tömítőgyűrű anyaga, a menetszabvány és a telepítési környezet alapján kell ellenőrizni.

A termék előnyei

1. Magas mechanikai szilárdság

2. Kiváló korrózióállóság

3. Hosszú működési élettartam

4. Alacsony folyadékáramlási ellenállás

5. Jó rezgés- és szeizmikus ellenállás

6. Megbízható és stabil csatlakozás

7. Környezetbarát építkezés

8. Gyors és kényelmes telepítés

9. Alkalmas rejtett vagy beágyazott telepítésre

10. Alacsony teljes telepítési és karbantartási költség

11. Jó kopásállóság

12. Higiénikus és alkalmas vízrendszerekhez

13. Megbízható tömítési teljesítmény csökkentett szivárgási kockázattal

A gyűrűs krimpeléses csatlakozási módszer gyors szerelést tesz lehetővé kiterjedt hegesztési munka nélkül. A megfelelő szerszámokkal és eljárásokkal történő felszerelés esetén a szerelvény stabil mechanikai csatlakozást és megbízható tömítési teljesítményt biztosít.

Tesztelés és ellenőrzés

Az elérhető terméktesztek a következők:

• Hidrosztatikus nyomás teszt

• Légtömörségi teszt

• Üzemi nyomás teszt

• Negatív nyomású teszt

• Kihúzási teszt

• Hőmérséklet-ciklus teszt hideg és meleg vízhez

• Hidrosztatikus hajlítási és csavarási teszt

• Hidrosztatikus vibrációs teszt

• Hidrosztatikus ütési teszt

A szállítási ellenőrzés kiterjed a nyersanyag ellenőrzésére, a felület állapotára, a termék méreteire, a hidrosztatikus nyomás teljesítményére, a légzárásra, a jelölésre és a csomagolásra.

Gyári ellenőrzési jelentések és tanúsítványok

Ellenőrzési jelentések és alátámasztó minőségi dokumentumok a megerősített termék- és rendelési követelményeknek megfelelően biztosíthatók, beleértve:

• EN 10204 3.1 Anyagvizsgálati tanúsítvány

• Nyersanyag vizsgálati bizonyítvány

• Radiográfiai vizsgálati jelentés, ha van

• Hidraulikus tömítési vizsgálati jelentés

• Menetvizsgálati jelentés

• Harmadik fél által végzett vizsgálati jelentés

• Egyéb projektspecifikus ellenőrzési dokumentumok

Megrendelés előtt meg kell erősíteni a dokumentumok elérhetőségét és a szükséges ellenőrzési kört.

A megfelelő tömítések alkalmazható hőmérséklet-tartománya:-20°C és +110°C között

A tényleges hőmérséklet-tartomány a kiválasztott tömítés anyagától, a szállított közegtől, az üzemi nyomástól és az üzemi körülményektől függ.

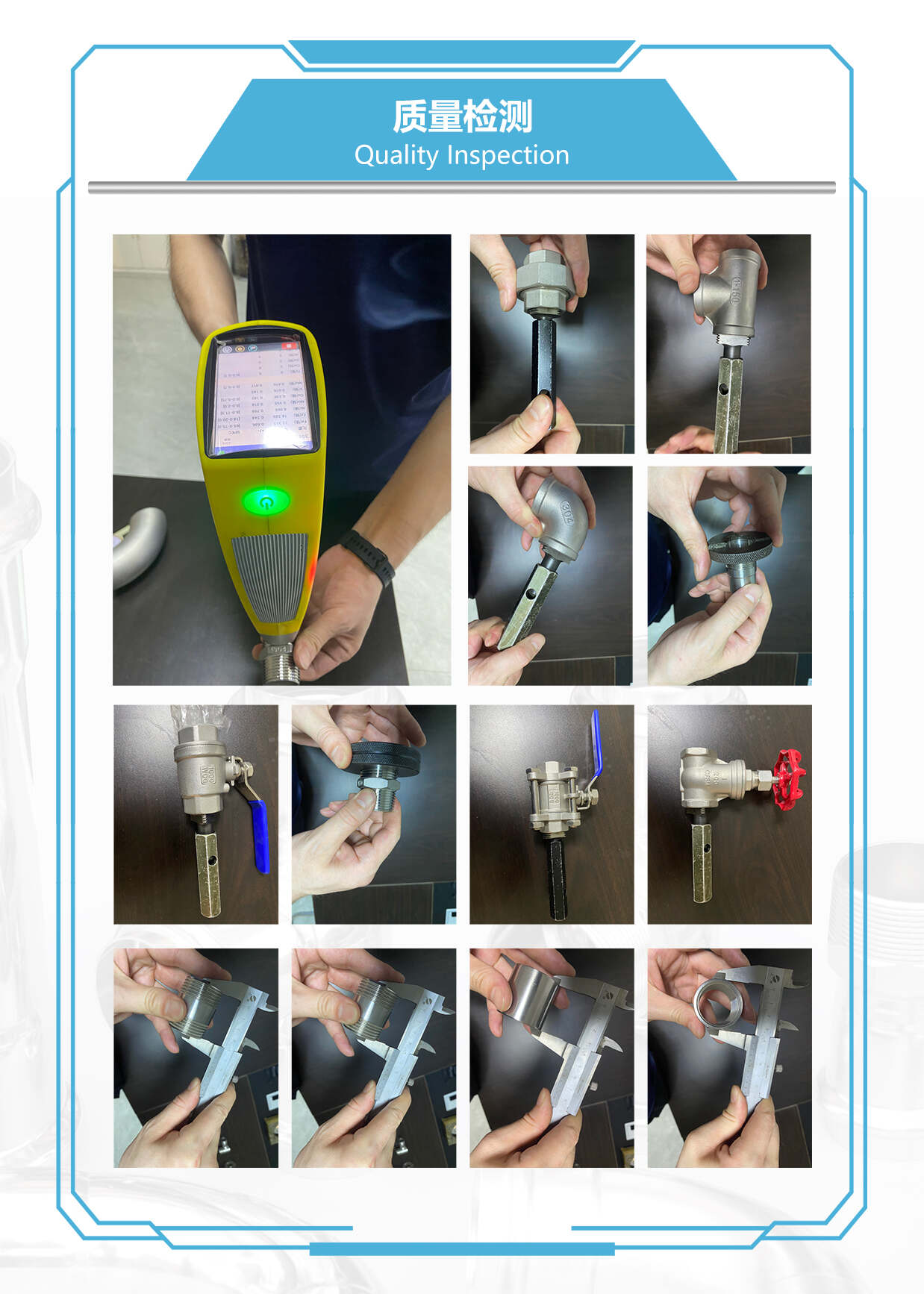

Termékminőség-ellenőrzés

A LIANHE gyártósor-ellenőrzést és végső ellenőrzést végez a gyártási folyamat során. A termékeket a kiszállítás előtt ellenőrizzük, hogy megbizonyosodjunk arról, hogy anyagaik, méreteik, felületeik, csatlakozásaik és tömítésük megfelel a megerősített rendelési követelményeknek.

A fő minőség-ellenőrzési eljárások a következők:

1. A beérkező nyersanyagok külső átmérőjének, falvastagságának és anyagminőségének vizsgálata.

2. Nyersanyagok hosszának és végállapotának ellenőrzése vágás után.

3. Az aljzat méreteinek, külső átmérőjének és falvastagságának ellenőrzése mechanikai alakítás után.

4. Hegesztési varratméretek és felületminőség ellenőrzése hegesztés és alakítás után.

5. A felület, a méretek és a foglalat szerkezetének vizsgálata hőkezelés után.

6. A felület minőségének ellenőrzése polírozás, pácolás vagy egyéb felületkezelés után.

7. Hidraulikus nyomás- és légtömörségi vizsgálatok elvégzése a vonatkozó ellenőrzési követelmények szerint.

8. Szállítás előtt ellenőrizze a termékjelöléseket, a mennyiségeket, a csomagolást és a rendelési információkat.

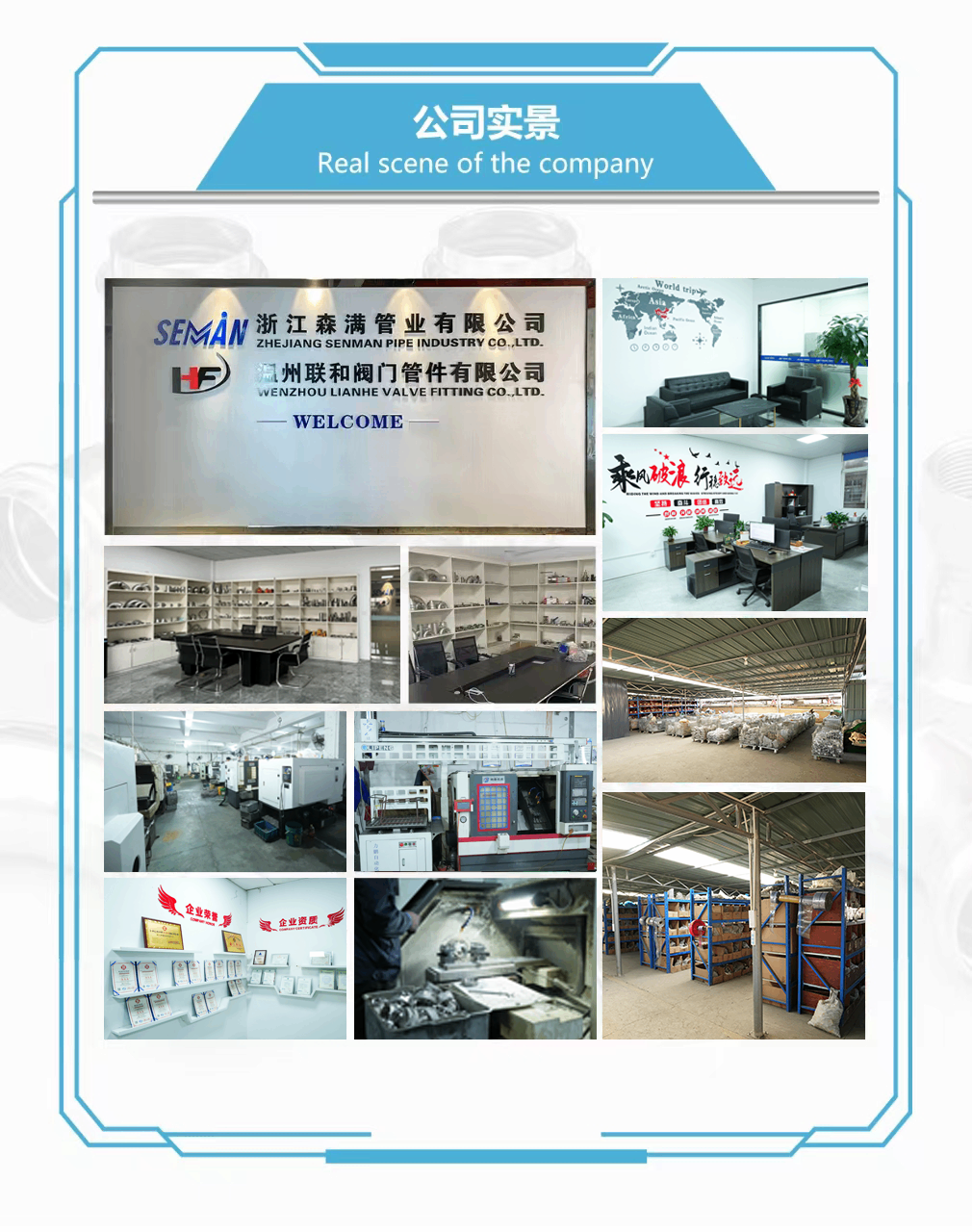

Gyártó berendezések

Gyártóüzemünk öt automata csőhegesztő gyártósorral, két lézervágó géppel, öt vibrációs polírozó géppel, két mágneses polírozógéppel, öt légtömörségi és hidraulikus vizsgáló egységgel, három alakítógéppel, három hornyológéppel, két fúrógéppel, tíz CNC esztergagéppel és hat végsimító géppel rendelkezik.

A további gyártóberendezések között szerepel két függőleges hidroformázó gép, két keret típusú hidroformázó gép, tíz csőhajlító gép, nyolc automata argoníves hegesztőgép, négy hidraulikus húzógép, négy nagy sebességű hidraulikus lyukasztógép, két lézeres jelölőgép, két csomagolóegység és egyéb kapcsolódó gyártó és ellenőrző berendezések.

HS kód: 7307230000

Fizetési és szállítási feltételek

Fizetési feltételek:30% T/T előleg fizetése szükséges, a fennmaradó 70% T/T egyenleg kiszállítás előtt. A konkrét fizetési mód a megrendelés szerint egyeztethető.

A fizetés történhet T/T, Western Union, PayPal és egyéb, kölcsönösen elfogadott fizetési módokon.

Elérhető kereskedelmi feltételek:EXW, FOB, CFR, CIF, DDP és DDU

A termékek szállíthatók tengeri, légi, szárazföldi árufuvarozással vagy nemzetközi expressz szolgáltatással a rendelési mennyiség, a rendeltetési hely, a szállítási ütemezés és az ügyfelek igényei szerint.

Minimális rendelési mennyiség:Általában 5-10 darab, a terméktől, mérettől és az aktuális raktárkészlettől függően.

A standard termékek és az általánosan kért méretek raktárról is elérhetőek. A készletmennyiséget és az azonnali szállítási elérhetőséget árajánlatkéréskor meg kell erősíteni.

Ingyenes minták:A minták ingyenesen szállíthatók termékvizsgálathoz és minőségértékeléshez. A nemzetközi expressz szállítási költséget általában a címzett fizeti.

Árajánlat ideje:Általában három munkaórán belül a teljes termékspecifikáció és mennyiségi követelmények kézhezvételét követően.

Szállítási idő:Körülbelül 3-7 nap normál méreteknél raktárról. A gyártási rendelések általában körülbelül 25 napot vesznek igénybe, a terméktől, a mennyiségtől, a testreszabási követelményektől és a gyári ütemtervtől függően.

Az árajánlat érvényessége:Általában 3-7 nap, a nyersanyagáraktól és a piaci feltételektől függően.

Értékesítés utáni szolgáltatás

Szabványos termékminőségi garanciaidőnk egy év. Ha a garanciális időszak alatt megerősített gyártási minőségi probléma lép fel, csapatunk kivizsgálja a problémát, és megfelelő műszaki vagy értékesítés utáni megoldást kínál.

Az ügyfeleknek meg kell adniuk a termék modelljét, a rendelési számot, a beépítési feltételeket, az üzemi nyomást, az üzemi hőmérsékletet, a szállított közeget, valamint a vonatkozó fényképeket vagy videókat a műszaki értékelés elősegítése érdekében.

Szolgáltatásaink

1. A nemzetközi piacok széleskörű ismerete és a különböző műszaki és kereskedelmi követelmények támogatásának képessége.

2. Közvetlen gyártás saját gyártóüzemünkből Wenzhou-ban, Kínában.

3. Tapasztalt műszaki és gyártási csapat, amely elkötelezett a termék állandó minőségének megőrzése érdekében.

4. Hatékony termelési és költségszabályozási rendszerek, amelyek versenyképes gyári árakat biztosítanak.

5. Széleskörű tapasztalat rozsdamentes présszerelvények gyártásában, minőségirányításában és nemzetközi értékesítésében.

Származási hely:Wenzhou, Kína
