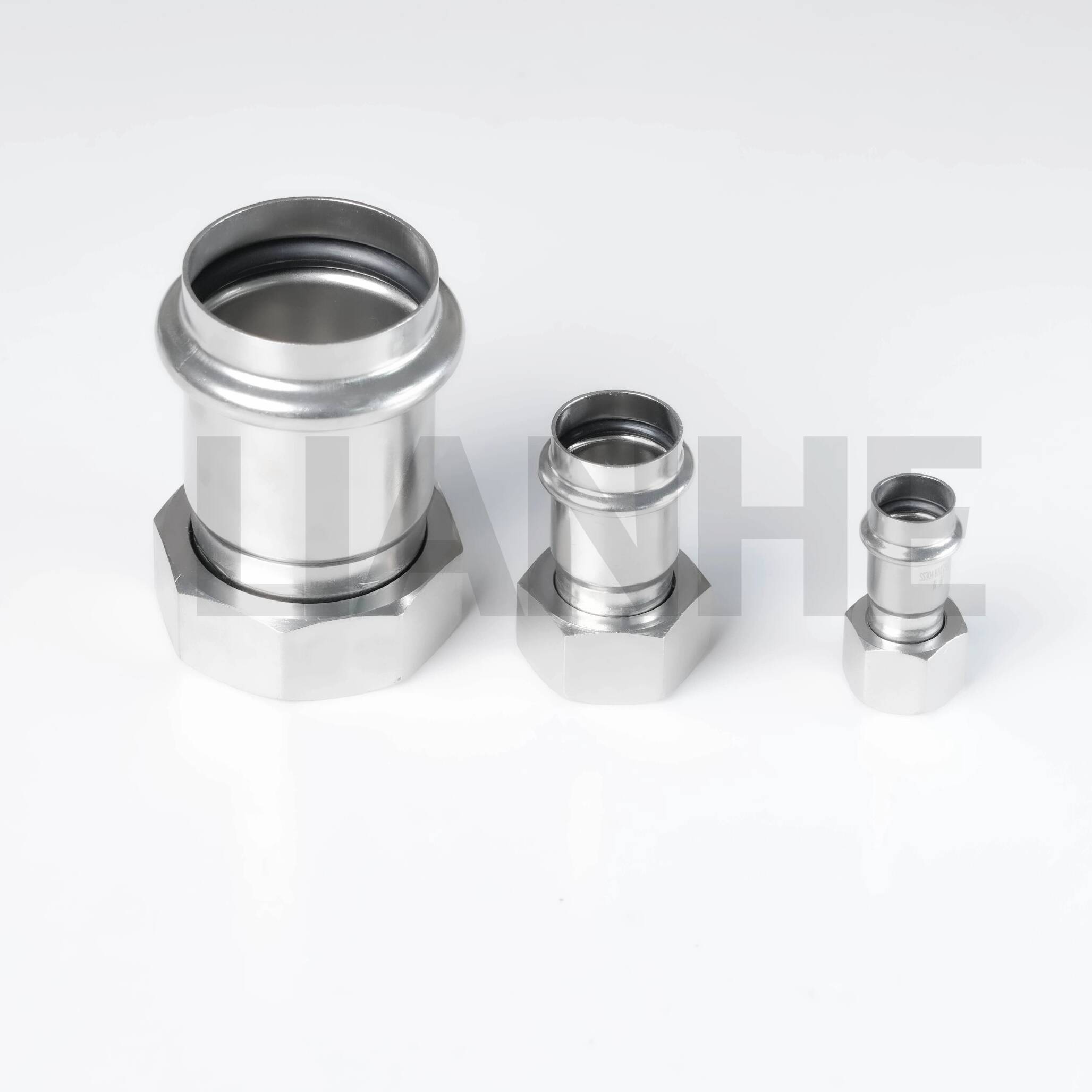

Rozsdamentes acél S-típusú préscsatlakozó

Termékleírás

A LIANHE rozsdamentes acél S-típusú préscsatlakozó csatlakozó két kompatibilis, azonos névleges átmérőjű csövet köt össze.

Lángmentes préscsatlakozása leegyszerűsíti a szerelést és csökkenti a helyszíni hegesztés vagy menetvágás szükségességét. A rozsdamentes acél szerkezet jó korrózióállóságot, mechanikai szilárdságot és hosszú élettartamot biztosít.

Műszaki előírások

Mérettartomány:1/4"–4" (DN10–DN100)

Falvastagság:0,6-2,0 mm

Alkalmazandó szabványok:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN és ASME

Elérhető anyagok:

• 0Cr18Ni9, SS304, S30408, SUS304 és 1.4301

• 0Cr17Ni12Mo2, SS316 és SUS316

• SS304L, S30403 és 1.4306

• SS316L, S31603 és 1.4404

A tömítőgyűrű anyagai:CIIR, EPDM, PTFE és NBR

Csatlakozás típusa:S-Type Press Connection

Névleges nyomás:PN16

Hidrosztatikus tesztnyomás:2,5 MPa

Légtömörségi vizsgálati nyomás:1,05 MPa

Tömítés hőmérséklet tartomány:-20°C és +110°C között, a kiválasztott anyagtól és közegtől függően

Gyártási folyamat:Mechanikusan rozsdamentes acél csövekből kialakított

Felületkezelés:Vibrációs polírozás, mágneses polírozás vagy pácolás

Termékjelölés:LOGO + OD + falvastagság + anyag. Egyedi jelölések állnak rendelkezésre.

Csomagolás:Műanyag zacskók, export kartonok és fa tokok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015, a vonatkozó termékek CE-dokumentációja és egészségügyi engedély

Márka:LIANHE

HS kód: 7307230000

Származási hely:Wenzhou, Zhejiang, Kína

Alkalmazások

Alkalmas kompatibilis ivóvíz-, hideg- és melegvíz-, szennyvíz-, ipari víz-, olaj- és gázrendszerekhez.

A tipikus alkalmazások közé tartozik a vízellátás, fűtés, légkondicionálás, ipari csővezetékek, kereskedelmi épületek, lakóépületek, hajók, kórházak és szállodák.

A termék előnyei

1. Két azonos átmérőjű csövet köt össze

2. Gyors, lángmentes szerelés

3. Jó korrózióállóság

4. Alacsony áramlási ellenállás

5. Megbízható tömítés helyes beszerelés esetén

6. Jó rezgésállóság

7. Csökkentett szerelési idő és munkaerőköltség

8. Többféle anyag és tömítőgyűrű elérhető

Telepítés

1. Vágja le a csövet egyenesen, és távolítsa el a belső és külső sorját.

2. Tisztítsa meg a csővégeket és a csatlakozóaljzatokat.

3. Ellenőrizze, hogy a tömítőgyűrűk megfelelően vannak-e elhelyezve.

4. Jelölje be a kívánt beillesztési mélységet.

5. Dugja be teljesen mindkét csövet a csatlakozóba.

6. Használjon a megadott S-típusú profillal kompatibilis présszerszámot és pofát.

7. Vizsgálja meg mindkét kötést, és végezze el a szükséges nyomás- vagy szivárgáspróbát.

Minőségellenőrzés

A szabványos ellenőrzés magában foglalja a nyersanyag ellenőrzését, a falvastagság mérését, a dugaszolóaljzat-ellenőrzést, a felületvizsgálatot, a hidraulikus és légtömörségi vizsgálatot, a termékjelölést és a csomagolás ellenőrzését.

A rendelkezésre álló dokumentumok közé tartozik az EN 10204 3.1 anyagvizsgálati tanúsítványok, a nyersanyagtanúsítványok, a méretjelentések, a hidraulikus vizsgálati jelentések és a harmadik féltől származó ellenőrzési jelentések. Adott esetben radiográfiás vizsgálati jegyzőkönyvek is rendelkezésre bocsáthatók.

Kereskedelmi feltételek

MOQ:Általában 5-10 darab, mérettől és raktárkészlettől függően.

Ingyenes minták:Elérhető a kiválasztott standard termékekhez; az expressz díjakat általában a címzett fizeti.

Árajánlat ideje:Általában három munkaórán belül.

Szállítási idő:Körülbelül 3-7 nap normál termékeknél és körülbelül 25 nap új gyártásnál.

Fizetési feltételek:30% T / T letét és 70% egyenleg szállítás előtt.

Szállítási feltételek:EXW, FOB, CFR, CIF, DDP és DDU.

Garancia:Egy év a megerősített gyártási hibák ellen.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
