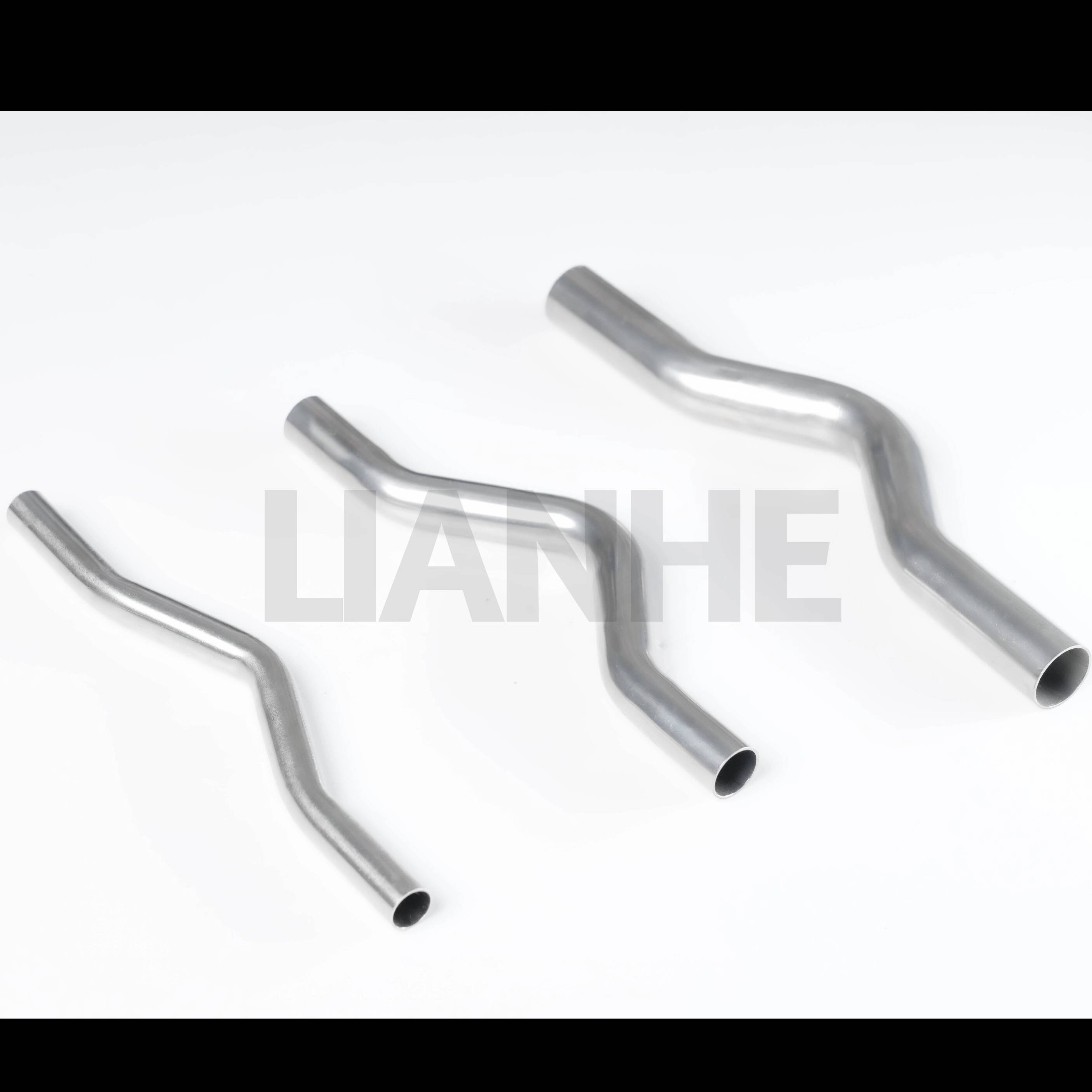

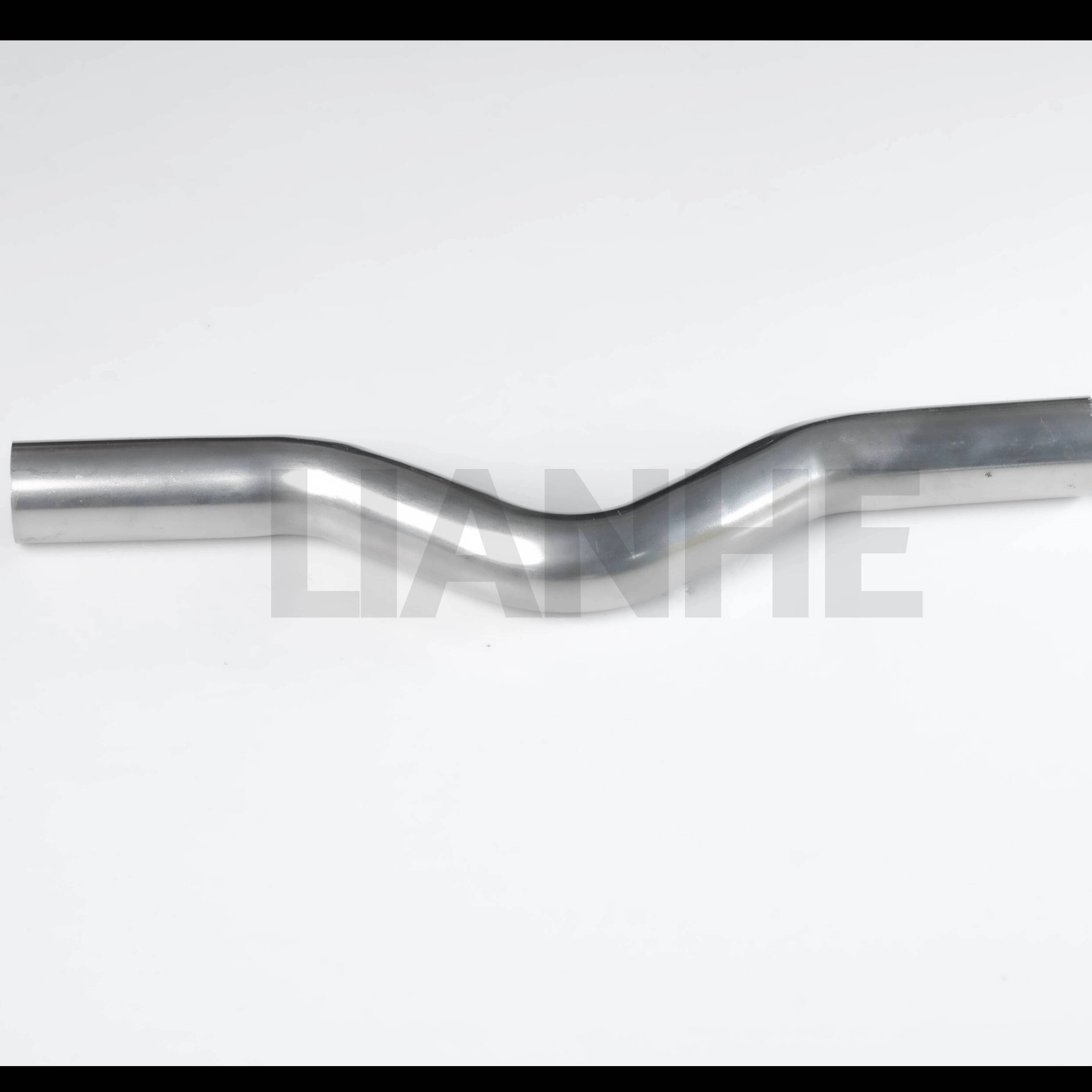

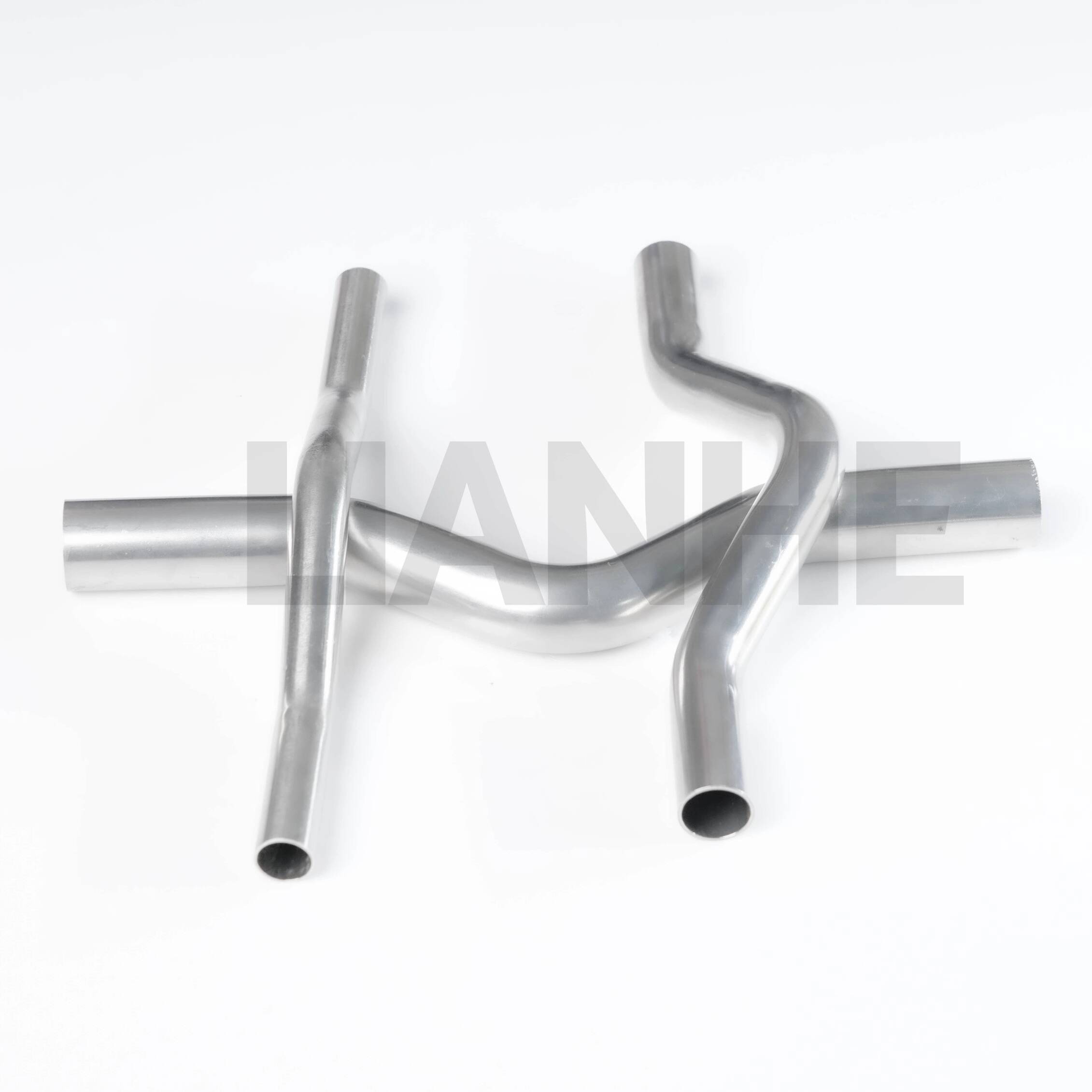

Rozsdamentes acél préshíd kanyar

Műszaki előírások

Márka:LIANHE

Mérettartomány:1/4"–4" (DN10–DN100)

Falvastagság:0,6-2,0 mm

Elérhető anyagok:

• SS304, 0Cr18Ni9, S30408, SUS304 és 1.4301

• SS304L, S30403 és 1.4306

• SS316 és 0Cr17Ni12Mo2

• SS316L, S31603 és 1.4404

Alkalmazandó szabványok:GB/T 19228.2-2011, CJ/T 152-2016, CJ/T 466-2014, EN, DIN és ASME

Csatlakozási profilok:D-Type és S-Type

A tömítőgyűrű anyagai:CIIR, EPDM, PTFE és NBR

Névleges nyomás:PN16

Hidrosztatikus tesztnyomás:2,5 MPa

Légtömörségi vizsgálati nyomás:1,05 MPa

Tömítés hőmérséklet tartomány:-20°C és +110°C között, a tömítés anyagától és a szállított közegtől függően

Gyártási folyamat:Mechanikusan rozsdamentes acél csövekből kialakított

Felületkezelés:Vibrációs polírozás, mágneses polírozás vagy pácolás

Termékjelölés:LOGO + külső átmérő + falvastagság + anyag. Személyre szabott logók és jelölések állnak rendelkezésre.

Csomagolás:Műanyag zacskók, export kartonok és fa tokok

Tanúsítványok:GB/T 19001-2016, ISO 9001:2015, a vonatkozó termékek CE-dokumentációja és egészségügyi engedély

HS kód: 7307230000

Származási hely:Wenzhou, Zhejiang, Kína

Termékleírás

A LIANHE rozsdamentes acél csővezeték-alkatrészeket gyárt víz-, gáz-, fűtés-, légkondicionáló- és kompatibilis ipari folyadékrendszerekhez.

Az SS304, SS304L, SS316 és SS316L kivitelben kapható termékek megfelelő működési feltételek mellett jó korrózióállóságot, mechanikai szilárdságot és hosszú távú teljesítményt biztosítanak.

D-típusú és S-típusú csatlakozási profilok állnak rendelkezésre a különböző csőrendszeri és szerelőszerszám-követelmények kielégítésére. Többféle tömítőgyűrű anyag választható a szállított közeg, az üzemi nyomás és a hőmérséklet szerint.

Főbb jellemzők

• Rozsdamentes acél szerkezet jó korrózióállósággal

• D-típusú és S-típusú csatlakozási lehetőségek

• SS304, SS304L, SS316 és SS316L anyagok

• CIIR, EPDM, PTFE és NBR tömítőgyűrű opciók

• PN16 névleges nyomás

• Mechanikusan kialakított szerkezet

• Többféle felületkezelési lehetőség

• Személyre szabott logók és termékjelölések

• Exportcsomagolás nemzetközi szállításhoz

Megrendelés előtt meg kell erősíteni a csatlakozási profilt, a tömítőgyűrűt, az anyagot, a nyomást, a hőmérsékletet és a közeg kompatibilitását. A D-típusú és S-típusú termékekhez különböző présszerszámok és pofák szükségesek.

Alkalmazások

Alkalmas a következő kompatibilis alkalmazásokhoz:

• Ivóvíz rendszerek

• Hideg- és melegvíz vezetékek

• Szennyvízrendszerek

• Ipari vízvezetékek

• Fűtési és légkondicionáló rendszerek

• Kereskedelmi és lakóépületek

• Kórházak és szállodák

• Hajók és tengeri létesítmények

• Környezetvédelmi berendezések

• Olaj- és gázrendszerek, műszaki visszaigazolástól függően

A gőz-, gáz-, olaj- és ivóvíz-alkalmazásokhoz megfelelő anyag, tömítés, tesztelés és hatósági megerősítés szükséges.

Terméktesztelés

A rendelkezésre álló tesztek a következők:

• Hidrosztatikus nyomás teszt

• Légtömörségi teszt

• Negatív nyomású teszt

• Kihúzási teszt

• Hideg- és melegvíz-hőmérséklet-ciklus teszt

• Hidrosztatikus hajlítási és csavarási teszt

• Hidrosztatikus vibrációs teszt

• Hidrosztatikus ütési teszt

Az alkalmazandó tesztelemek és mintavételi arányok a termékleírástól, a szabványtól és a rendelési követelményektől függenek.

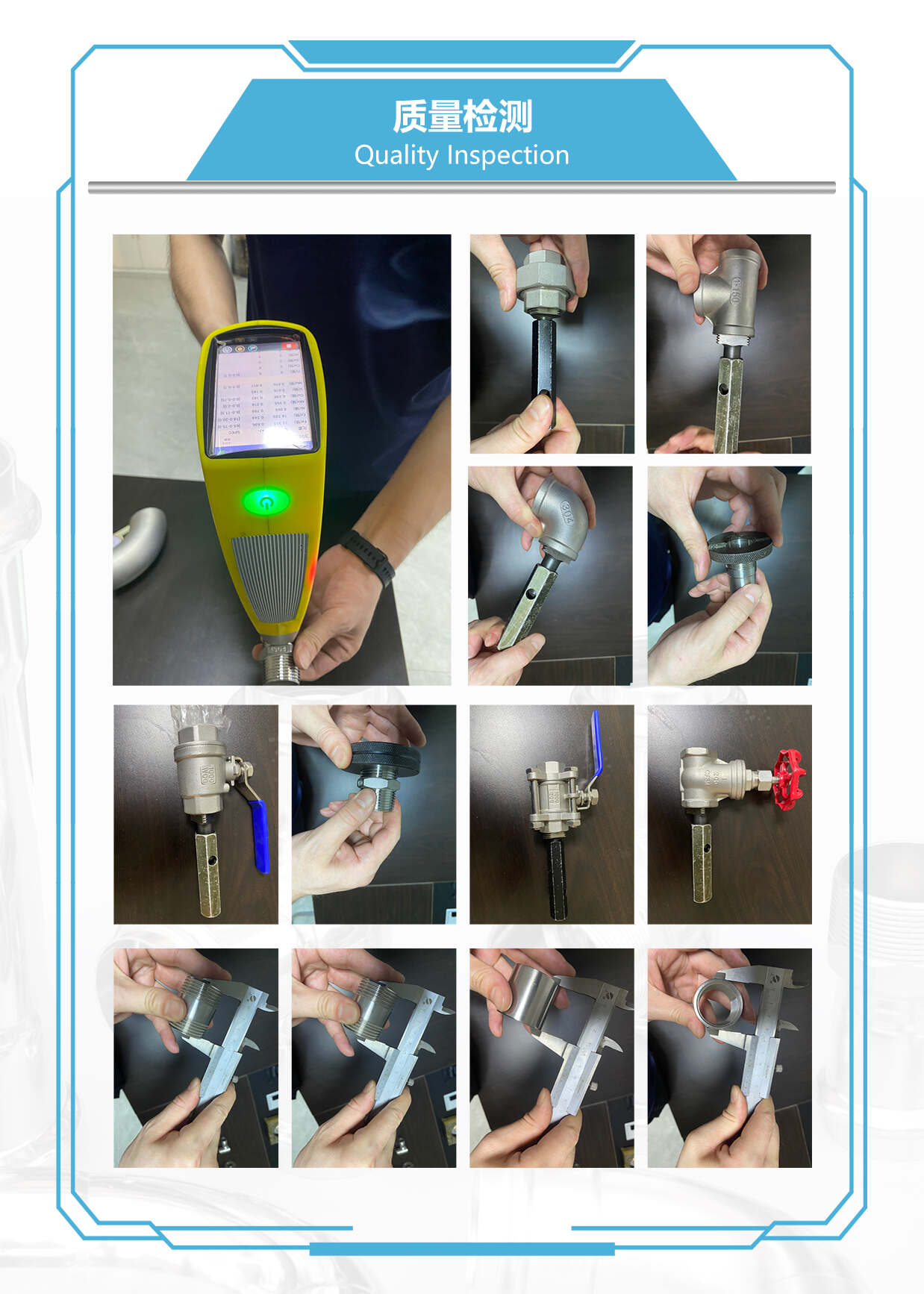

Minőségellenőrzés

A LIANHE folyamat közbeni és végső ellenőrzést végez a gyártás során:

1. Ellenőrizze a nyersanyag minőségét, a külső átmérőt és a falvastagságot.

2. Vágás után ellenőrizze a csővégek hosszát és állapotát.

3. Az alakítás után ellenőrizze az aljzat méreteit és falvastagságát.

4. Ellenőrizze a hegesztési méreteket és a felület minőségét, ahol lehetséges.

5. A hőkezelés után ellenőrizze a termék méreteit.

6. Polírozás vagy pácolás után ellenőrizze a felület minőségét.

7. Végezzen hidraulikus nyomás- és légtömörségi vizsgálatokat.

8. Szállítás előtt ellenőrizze a termék jelölését, mennyiségét és csomagolását.

Vizsgálati dokumentumok

A rendelkezésre álló dokumentumok a következők:

• EN 10204 3.1 Anyagvizsgálati tanúsítvány

• Nyersanyag vizsgálati bizonyítvány

• Méretvizsgálati jelentés

• Hidraulikus és légtömörségi vizsgálati jelentés

• Radiográfiai vizsgálati jelentés, ha van

• Harmadik fél által végzett vizsgálati jelentés

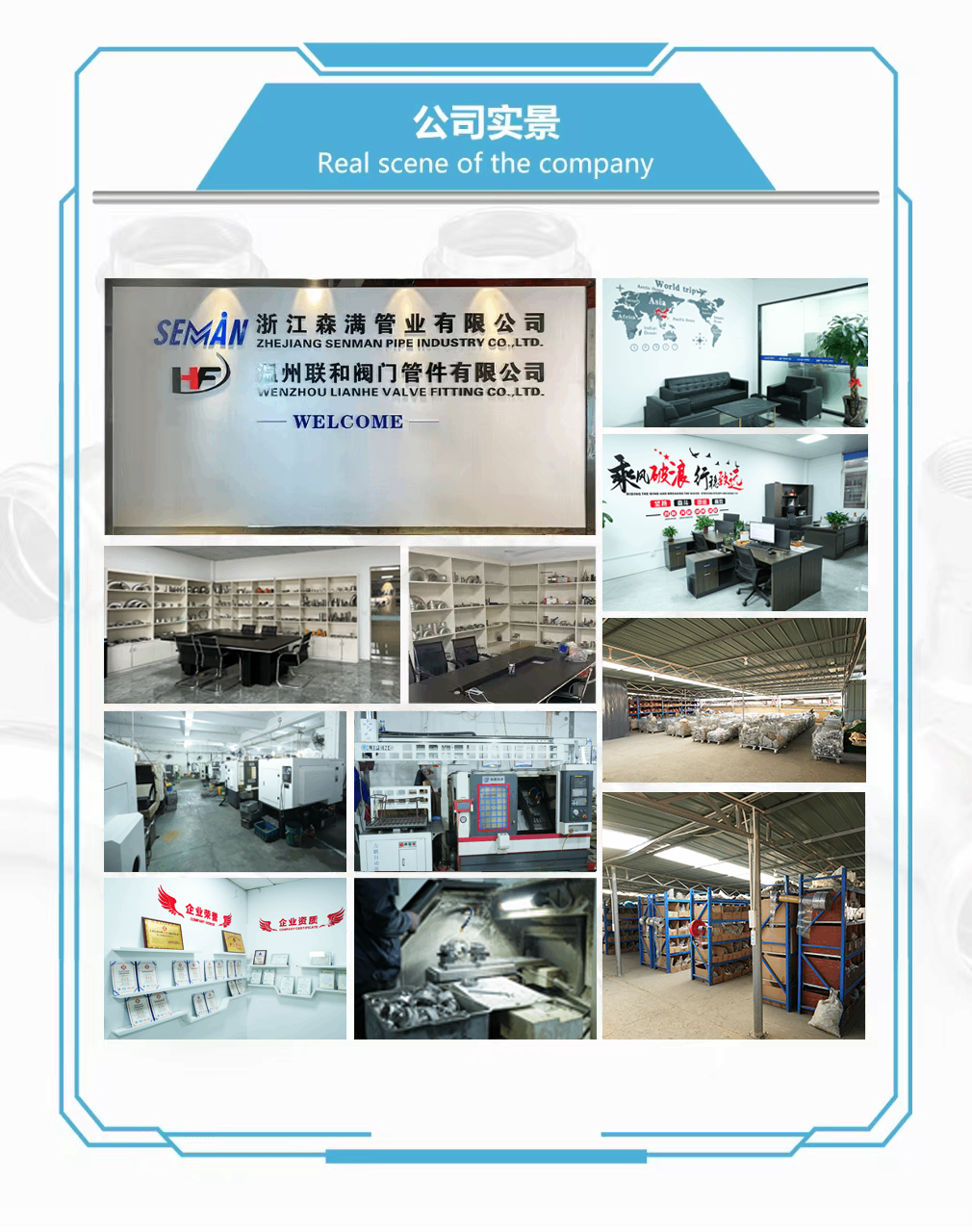

Termelési képesség

Üzemünk automata csőhegesztő sorokkal, lézervágó gépekkel, alakítógépekkel, CNC esztergagépekkel, csőhajlító berendezésekkel, polírozógépekkel, hornyoló berendezésekkel, hidraulikus és légtömörségvizsgáló egységekkel, lézeres jelölőgépekkel, export-csomagoló berendezésekkel felszerelt.

Rendelési információk

MOQ:Általában 5-10 darab, a termék specifikációjától és a raktárkészlettől függően.

Ingyenes minták:Elérhető a kiválasztott standard termékekhez; az expressz kézbesítés költségeit általában a címzett fizeti.

Árajánlat ideje:Általában három munkaórán belül a teljes specifikáció kézhezvételét követően.

Szállítási idő:Körülbelül 3–7 nap a raktárról elérhető normál termékeknél, és körülbelül 25 nap új gyártásnál.

Fizetési feltételek:30% T / T letét és 70% egyenleg szállítás előtt. Western Union, PayPal és más egyeztetett módszerek állnak rendelkezésre.

Szállítási feltételek:EXW, FOB, CFR, CIF, DDP és DDU.

Szállítás:Tengeri, légi, szárazföldi vagy nemzetközi expressz szállítás.

Garancia:Egy év a megerősített gyártási hibák ellen.

Gyártó:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
