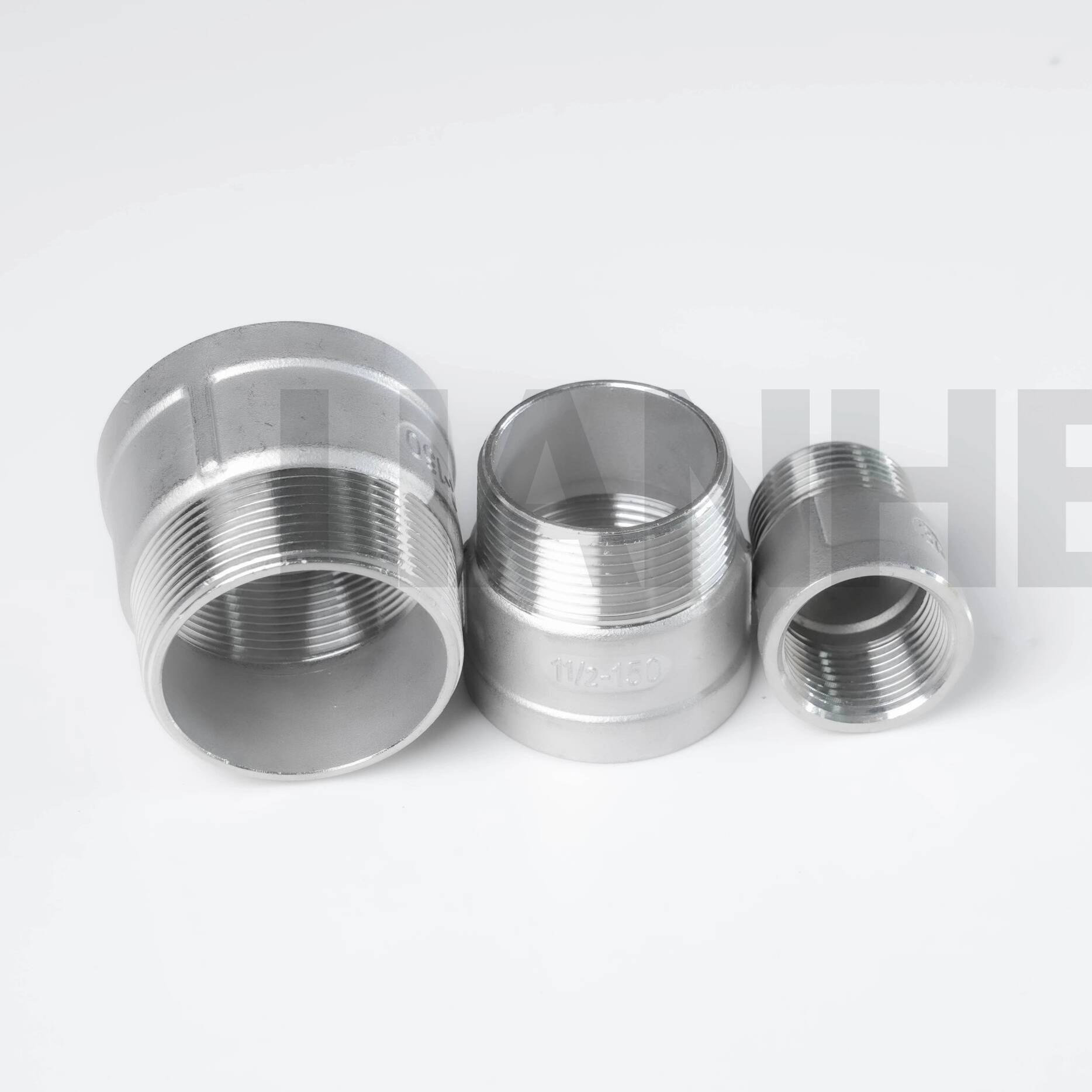

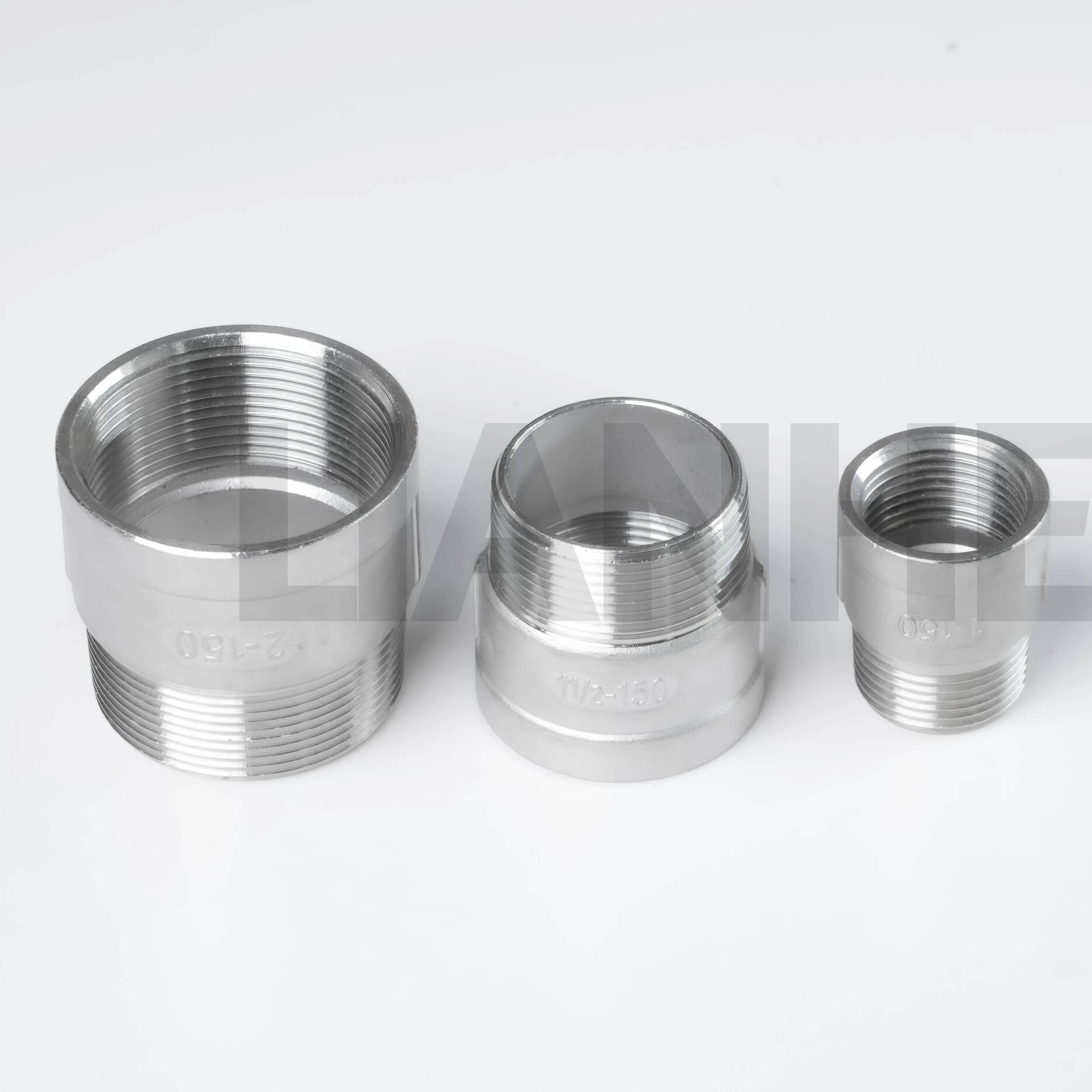

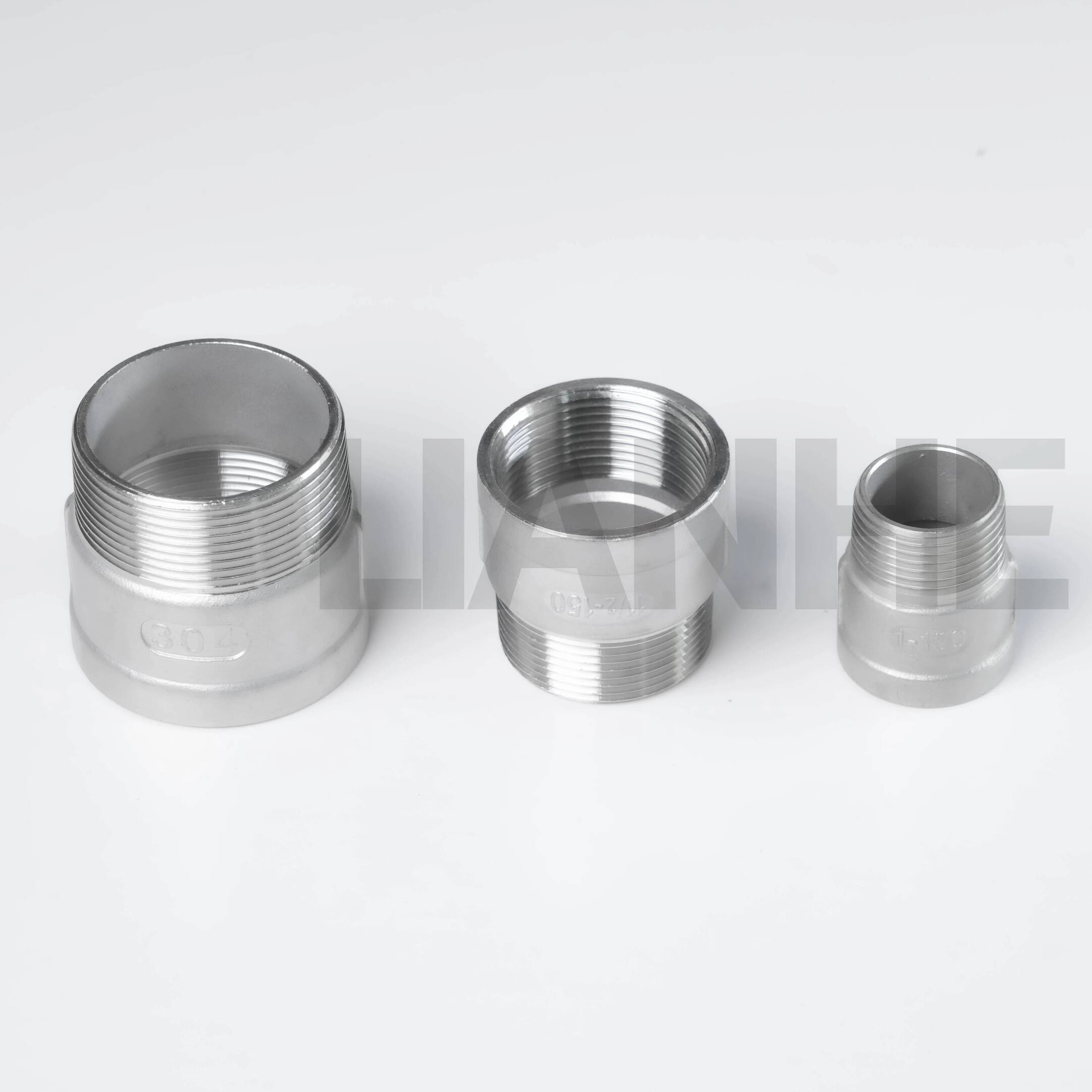

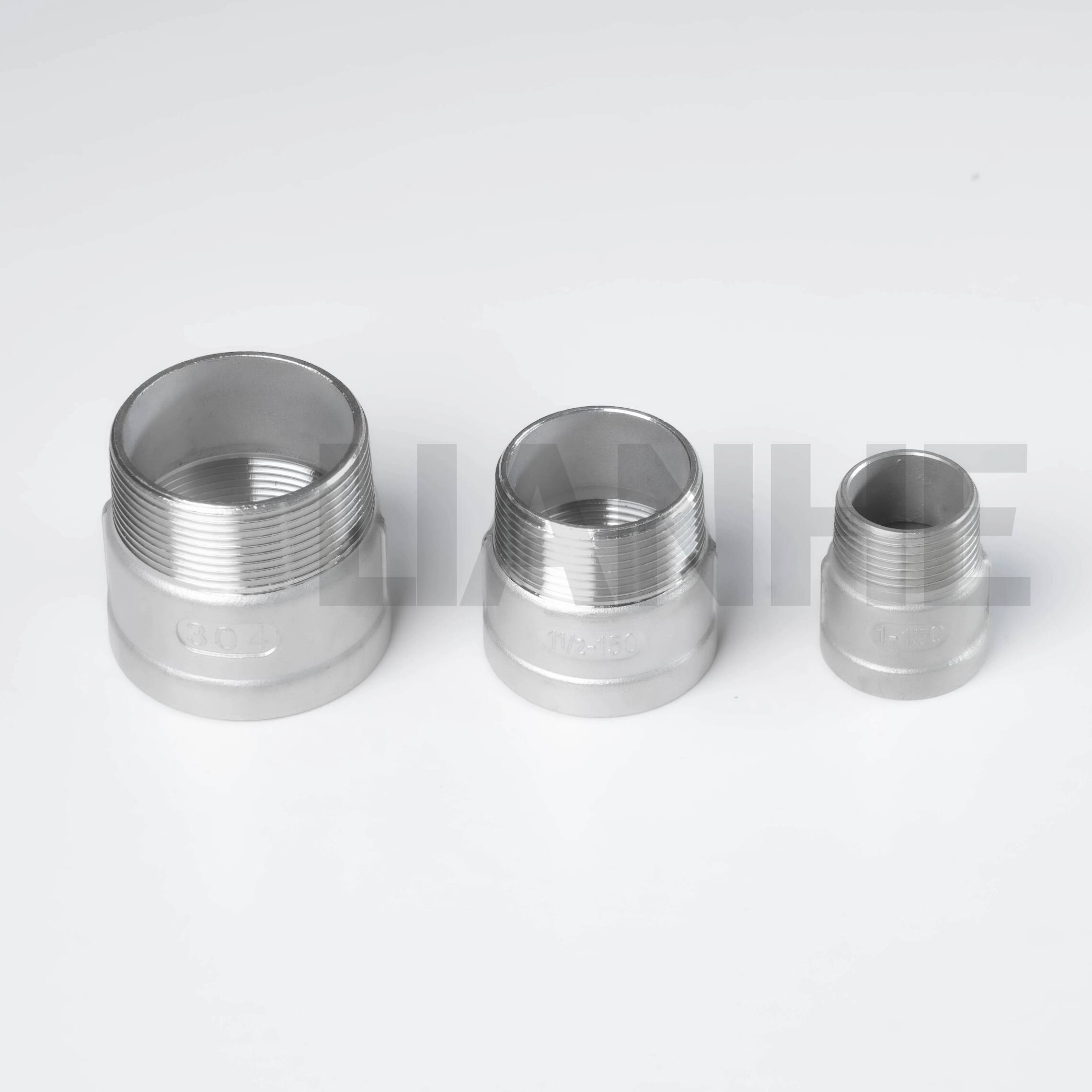

Rozsdamentes acél M/F menetcsökkentő

Műszaki előírások

Mérettartomány:1/4"–4" (DN8–DN100)

Nyomásérték:150. osztály

Alkalmazandó szabványok:MSS SP-43, ISO 4144 és GB/T 26120

Csatlakozás típusa:Női és férfi menetes kapcsolatok

Elérhető szálszabványok:

• BS 21: BSPT és BSPP

• ANSI B2.1: NPT

• DIN 259 és DIN 2999

• ISO 228

Gyártási folyamat:Öntött test precíziós CNC megmunkálással

Öntési mód:Lost-Wax Befektetési öntés

Elérhető anyagok:

• SS201 és 1.4372

• SS304 és 1.4301

• SS316 és 1.4401

• SS316L és 1.4404

• Kérésre más rozsdamentes acélminőségek

Felületkezelési lehetőségek:Pácolás vagy zsírtalanítás és tisztítás

Szabványos csomagolás:Műanyag zacskók, export kartonok és raklapok

Márka:LIANHE

HS kód: 7307220000

Származási hely:Wenzhou, Zhejiang, Kína

A végső méreteket, az anyagminőséget, a menetszabványt, a felületkezelést és a nyomásértéket a tervezett alkalmazásnak és a projekt követelményeinek megfelelően meg kell erősíteni.

Alkalmazható média

A termékek kompatibilis folyékony és gáznemű közegekkel való használatra szállíthatók, beleértve:

• Víz

• Olaj és kompatibilis folyékony közeg

• Gáz és kompatibilis gáznemű közeg

• Hígított savak és kompatibilis kémiai közegek

Az anyagok és a tömítések kompatibilitását a kémiai összetétel, a koncentráció, az üzemi hőmérséklet, a rendszernyomás és a várható élettartam alapján kell értékelni.

A különböző rozsdamentes acélminőségek különböző szintű korrózióállóságot biztosítanak. Az ügyfeleknek ellenőrizniük kell a megfelelő anyagot, mielőtt a termékeket savakkal, vegyi anyagokkal, kloridokkal, fűtőgázzal vagy más igényes közeggel együtt használnák.

Alkalmazási területek

A termékek különféle ipari, kereskedelmi és berendezések csővezetékekben használhatók, beleértve:

• Építőipari és építőipari csővezetékek

• Üzemanyag-gáz rendszerek kompatibilis anyagokkal és tömítési módszerekkel

• Orvosi berendezések és létesítmények csövek

• Élelmiszer- és italfeldolgozó berendezések

• Környezetvédelmi rendszerek

• Vegyipari berendezések

• Vízkezelő létesítmények

• Ipari vízvezetékek

• Gépek és műszerek csatlakozásai

• Általános folyadékszabályozó rendszerek

Orvosi, élelmiszeripari, üzemanyag-gáz, vegyi vagy egyéb szabályozott alkalmazások esetén az ügyfeleknek meg kell erősíteniük, hogy szükség van-e további anyagdokumentációra, termékvizsgálatra, felületkezelésre, tanúsításra vagy iparág-specifikus jóváhagyásra.

Gyártási folyamat

A termék teste viaszvesztes öntéssel készül. Ez az eljárás támogatja az állandó méretű és jó felületi minőséggel rendelkező, összetett rozsdamentes acél szerkezetek előállítását.

Az öntés után a kritikus méretek és a menetes csatlakozások feldolgozása CNC esztergagépekkel történik. A precíziós megmunkálás segít megőrizni a menet pontosságát, a méretkonzisztenciát és a megadott csatlakozási szabvánnyal való kompatibilitást.

A fő gyártási eljárások a következők lehetnek:

1. Viaszmintás előkészítés

2. Kagyló készítés és szárítás

3. Viasz eltávolítás

4. Rozsdamentes acél olvasztás és öntés

5. Héj eltávolítása és öntvény tisztítása

6. Szükség esetén hőkezelés

7. CNC megmunkálás

8. Szálfeldolgozás

9. Felületkezelés

10. Ellenőrzés, jelölés és csomagolás

A tényleges gyártási folyamat a termékspecifikációtól, az anyagminőségtől, a méretektől és az ellenőrzési követelményektől függően változhat.

Szálbeállítások

A belső és külső menetes csatlakozások a BS 21, ANSI B2.1, DIN 259/2999 és ISO 228 szabványok szerint állnak rendelkezésre.

Az NPT, BSPT és BSPP menetek profilja, kúpos jellemzője, emelkedési mérete és tömítési módja eltérő lehet. Nem szabad egymással felcserélhetően csatlakoztatni, kivéve, ha a méretek és a tömítés összeférhetőségét műszakilag megerősítették.

A kúpos csőmenetek általában a menetkötéssel és egy megfelelő menettömítő anyaggal hozzák létre az elsődleges csatlakozást. A párhuzamos menetekhez a termék szerkezetétől függően tömítésre, tömítőfelületre, O-gyűrűre vagy más tömítőelemre lehet szükség.

Az ügyfeleknek ajánlatkéréskor meg kell adniuk a kívánt menettípust, névleges méretet, dugasz- vagy anya konfigurációt, tömítési módot és az illesztési komponens adatait.

Felületkezelés

A rendelkezésre álló felületkezelési lehetőségek közé tartozik a pácolás, zsírtalanítás és tisztítás.

A pácolás segíthet eltávolítani a felületi szennyeződéseket, a hőárnyalatot és a gyártás során bekerült vasat. A zsírtalanítás és a tisztítás segít eltávolítani a megmunkálási olajat, szennyeződéseket és egyéb folyamatmaradványokat.

A megfelelő kezelést a tervezett alkalmazás, a megjelenési követelmények, a tisztasági követelmények és az ügyfél specifikációi alapján kell kiválasztani.

Műszaki megerősítéstől függően további polírozás, passziválás vagy speciális tisztítás is elérhető.

Tanúsítványok

A rendelkezésre álló tanúsítványok a következők:

• ISO 9001:2015

• GB/T 19001-2016

• A vonatkozó termékek CE-dokumentációja

Az egyes tanúsítványok terjedelmét és elérhetőségét a kiválasztott termék, a tervezett felhasználás, a nyomás besorolása és a rendeltetési piac szerint meg kell erősíteni.

Vizsgálati bizonyítványok és vizsgálati jelentések

Ellenőrzési jelentések és minőségi dokumentumok a megerősített specifikációknak és rendelési követelményeknek megfelelően szállíthatók, beleértve:

• EN 10204 3.1 Anyagvizsgálati tanúsítvány

• Nyersanyag vizsgálati bizonyítvány

• Radiográfiai vizsgálati jelentés, ha van

• Hidraulikus vizsgálati jelentés, ahol van

• Menetvizsgálati jelentés

• Méretvizsgálati jelentés

• Harmadik fél által végzett vizsgálati jelentés

• Egyéb projektspecifikus minőségügyi dokumentumok

A gyártás előtt meg kell erősíteni a szükséges ellenőrzési hatókört, a mintavételi arányt, a dokumentációt és a harmadik fél tanúskodási megállapodásait.

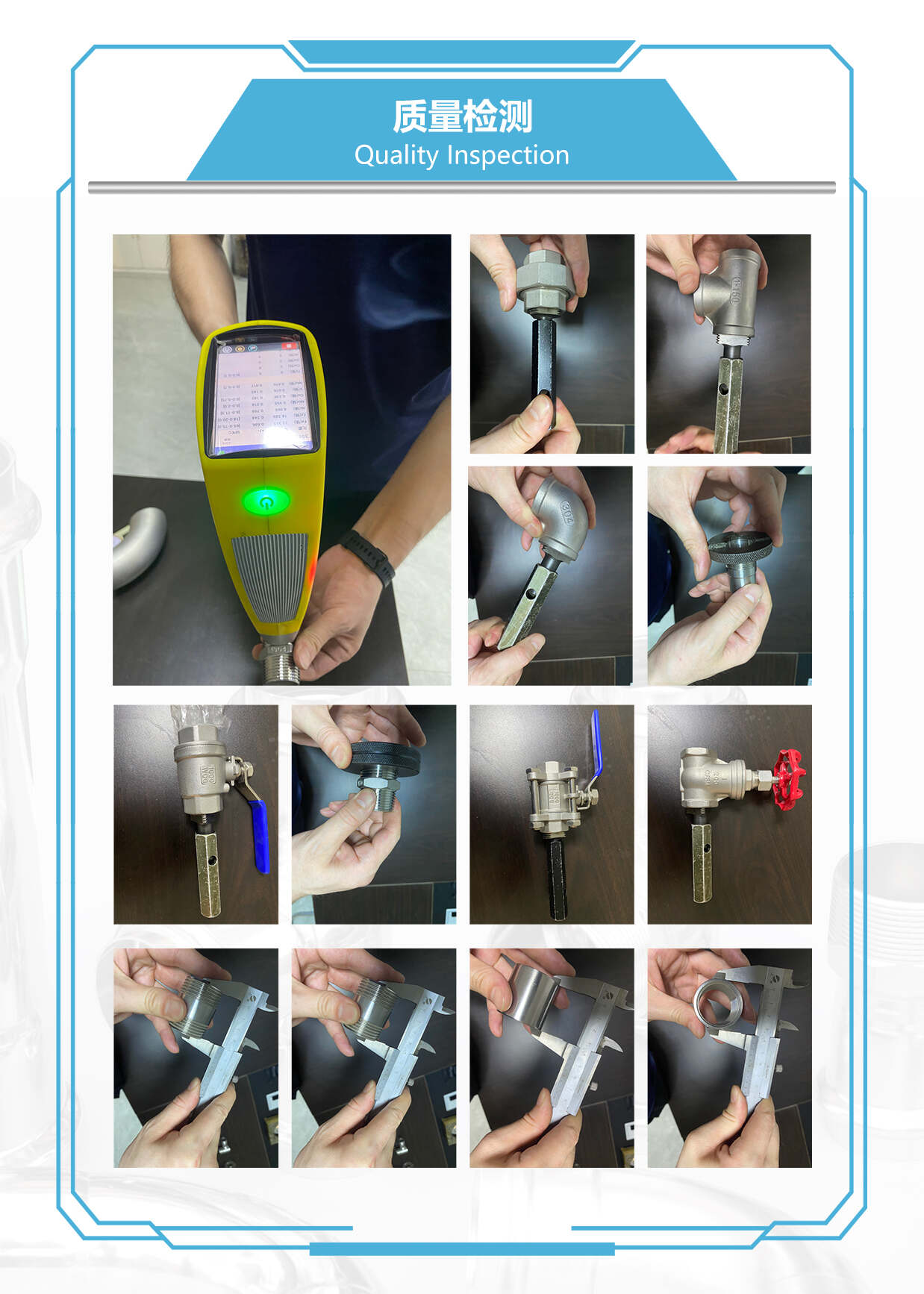

Termékminőség-ellenőrzés

A LIANHE vizsgálati eljárásokat alkalmaz a nyersanyag-ellenőrzés, az öntés, a megmunkálás, a menetfeldolgozás, a felületkezelés, a jelölés és a csomagolás során.

A fő minőség-ellenőrzési eljárások a következők:

1. PMI anyagellenőrzés lefolytatása és a beérkező alapanyagok külső átmérőjének és falvastagságának mérése.

2. Menetes csatlakozások mérése, ellenőrzése megmunkálás és gyártás során.

3. A felület állapotának és menetméreteinek ellenőrzése a termék jelölése előtt.

4. Végső méret-, vizuális és specifikációs ellenőrzés végrehajtása a csomagolás előtt.

5. A szállítási jelek, címkék, mennyiségek, csomagolóanyagok és a kapcsolódó rendelési információk ellenőrzése a csomagolás után.

A termékek a vonatkozó ellenőrzési eljárások elvégzése után jóváhagyásra kerülnek a szállításra.

További nyomásvizsgálat, kémiai összetétel ellenőrzése, mechanikai tesztelés vagy harmadik fél által végzett ellenőrzés az ügyfél és a projekt követelményei szerint megoldható.

Csomagolás

Minden termék műanyag zacskóval van védve, hogy csökkentse a pornak, nedvességnek és a felületi szennyeződéseknek való kitettséget.

A termékeket ezután megerősített export kartondobozokba csomagolják, és raklapokra helyezik tárolásra és nemzetközi szállításra.

Testreszabott kartondobozok, vásárlói logók, címkék, vonalkódok, fatokok, raklapvédelem és egyéb csomagolási megoldások biztosíthatók a megerősített rendelési követelményeknek megfelelően.

Fizetési feltételek

Normál fizetési feltételünk 30% T/T előleg, a fennmaradó 70% T/T egyenleg kiszállítás előtt.

A konkrét fizetési feltételek a megrendelés értékének, a termékigénynek és az együttműködési megállapodásoknak megfelelően egyeztethetők.

A választható fizetési módok a következők:

• T/T banki átutalás

• Western Union

• PayPal

• Egyéb, kölcsönösen elfogadott fizetési módok

Szállítási feltételek

Elérhető kereskedelmi feltételek:EXW, FOB, CFR, CIF, DDP és DDU

A termékek kiszállítása lehetséges:

• Tengeri fuvarozás

• Légi teherszállítás

• Szárazföldi szállítás

• Nemzetközi expressz szolgáltatás

A megfelelő szállítási mód a rendelési mennyiség, a csomag mennyisége, a rendeltetési hely, a szükséges szállítási dátum és a szállítási költségkeret alapján választható ki.

A szállítási költségeket, a szállítási időket, a csomagolási követelményeket és a szállítási feltételeket feladás előtt meg kell erősíteni.

Márka:LIANHE
Származási hely:Wenzhou, Zhejiang, Kína
